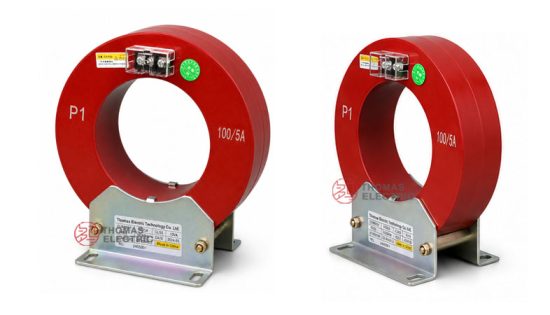

Prądowy transformator prądu zerowego sekwencji zerowej serii LXK z żywicy epoksydowej, jednostkowy, odlewany

Przegląd produktu

Transformator prądu zerowego sekwencji serii LXK to wewnętrzny transformator prądu z żywicy epoksydowej przeznaczony do ochrony przed zwarciem doziemnym przewodów, wykrywania prądu zerowego oraz monitorowania prądu resztkowego w układach małoprądowych z uziemieniem. Nadaje się do wewnętrznego stosowania w sieciach prądu przemiennego o częstotliwości znamionowej 50 Hz lub 60 Hz i napięciu znamionowym do 35 kV.

Seria LXK wykorzystuje jednolitą, nierozdzielaną strukturę rdzenia pierścieniowego. Rdzeń magnetyczny i uzwojenie wtórne są całkowicie zamknięte w odlewie z żywicy epoksydowej. W przeciwieństwie do transformatorów prądu zerowego typu otwartego, standardowa konstrukcja LXK nie jest podzielona na dwie połowy. Podczas montażu grupa przewodów lub szyna zbiorcza muszą przechodzić przez centralne okno transformatora. Taka zintegrowana konstrukcja zapewnia stabilne właściwości magnetyczne i nadaje się do zastosowań wymagających wysokiej spójności oraz niezawodnego wykrywania prądu zerowego.

W projektach, gdzie przewody zostały już zainstalowane i nie można ich rozłączyć, strukturę LXK można również dostosować jako wersję otwartą z mechanizmem zaciskowym. Standardowy model z katalogu jest jednak zalecany jako jednolity typ całkowity, gdy warunki montażu pozwalają na przeprowadzenie grupy przewodów przez okno transformatora.

Typ produktu

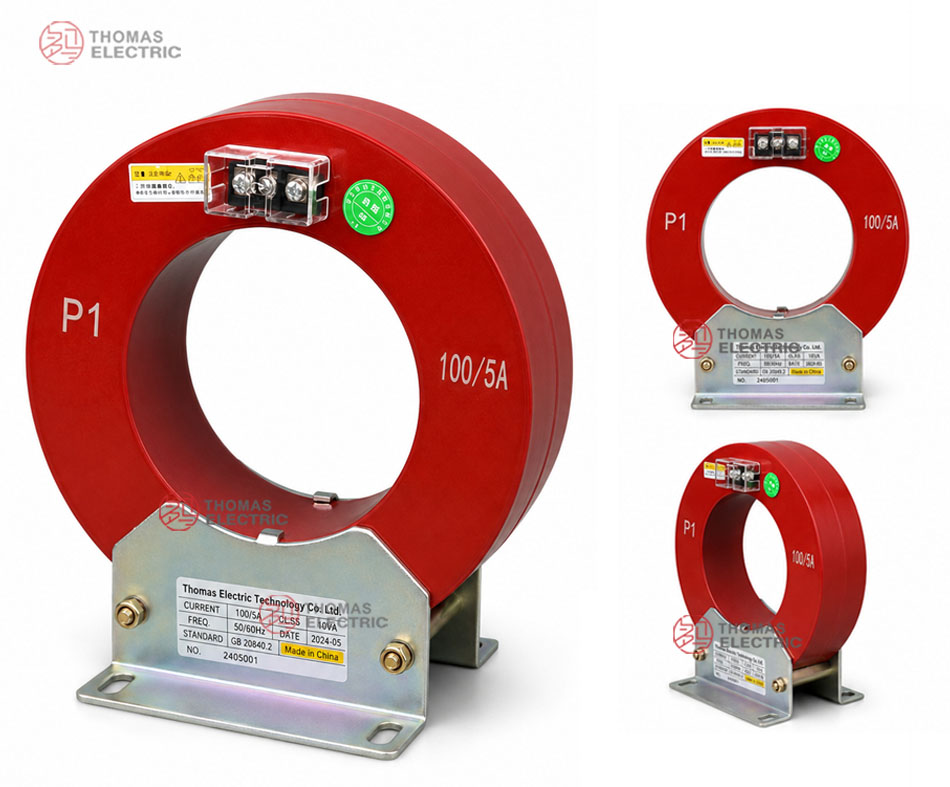

Prezentacja produktu

Główne zastosowania

• Wewnętrzna ochrona przed zwarciem doziemnym przewodów w układach do 35 kV
• Wykrywanie prądu zerowego w układach małoprądowych z uziemieniem
• Monitorowanie prądu resztkowego w obwodach zasilających przewodami
• Sygnalizacja i ochrona wyłączająca przy jednofazowym zwarciu doziemnym
• Szafy pierścieniowe, rozdzielnice oraz panele ochronne w aparatach łączeniowych
• Systemy ochrony zasilania silników, generatorów oraz odgałęzień przewodów
• Obwody ochrony przekaźnikowej wymagające wejścia prądu wtórnego 5 A lub 1 A

Główne cechy techniczne

• Jednolita konstrukcja rdzenia pierścieniowego: Standardowa seria LXK posiada zintegrowaną, nierozdzielaną strukturę, która zapewnia stabilne właściwości magnetyczne i dokładne wykrywanie prądu resztkowego.
• Odlew z żywicy epoksydowej: Rdzeń i uzwojenie wtórne są hermetycznie zamknięte w żywicy epoksydowej, co poprawia wytrzymałość izolacyjną, odporność na wilgoć oraz ochronę mechaniczną.
• Duży zakres przekroju otworu: Dostępne są różne średnice wewnętrzne od φ80 do φ260, obejmujące różne układy grup przewodów i szyn zbiorczych.
• Funkcja ochrony zerowosekwencyjnej: Transformator wykrywa niezrównoważony prąd resztkowy spowodowany uszkodzeniem doziemnym i generuje sygnał wtórny dla przekaźników ochronnych.
• Wyjście wtórne 5 A lub 1 A: Kompatybilne z powszechnie stosowanymi urządzeniami ochrony przekaźnikowej, modułami monitorującymi oraz wejściami prądowymi.
• Opcjonalna wersja otwarta na zamówienie: W przypadku modernizacji istniejących instalacji, konstrukcję jednolitą można wykonać na zamówienie jako rozdzielany typ zaciskowy.

Zasada działania

Transformator prądu zerowego LXK mierzy sumę wektorową wszystkich prądów fazowych przechodzących przez jego okno. W normalnym stanie pracy suma wektorowa prądów fazowych jest bliska zeru. Gdy wystąpi jednofazowe zwarcie doziemne, uszkodzenie izolacji lub prąd upływu, równowaga prądów zostaje zaburzona i pojawia się prąd zerowy. Transformator przekształca ten prąd resztkowy w sygnał prądu wtórnego dla celów ochrony przekaźnikowej, alarmowania lub monitorowania.

Aby zapewnić prawidłowe działanie, wszystkie chronione przewody fazowe muszą przechodzić przez to samo okno transformatora w tym samym kierunku. Główna izolacja pierwotna jest zapewniana głównie przez sam przewód. Produkt transformatora jest oceniany głównie pod kątem wytrzymałości izolacyjnej uzwojenia wtórnego oraz korpusu z odlewu żywicy.

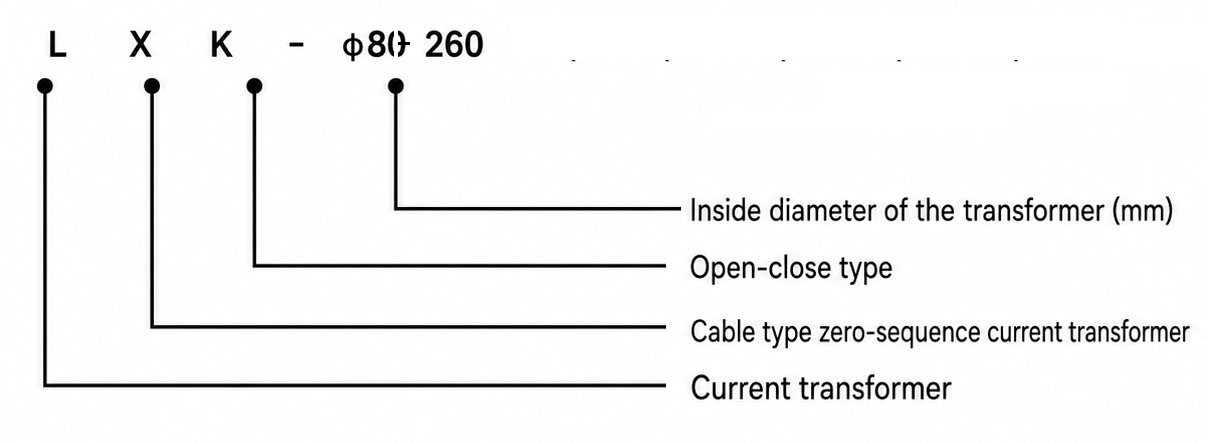

Oznaczenie modelu

Kod modelu można zinterpretować następująco:

Opis konstrukcji

Standardowy transformator prądu zerowego LXK posiada całkowitą, nierozdzielaną konstrukcję. Rdzeń magnetyczny nie jest podzielony na dwie połowy. Cały rdzeń pierścieniowy i uzwojenie wtórne są odlewane w żywicy epoksydowej, tworząc zwarty i mechanicznie stabilny korpus pierścieniowy. Podczas instalacji trzyfazowa grupa przewodów lub szyna zbiorcza przechodzi przez centralne okno transformatora.

Taka konstrukcja nadaje się do nowych instalacji, montażu w szafach oraz układów przewodów, w których przewodniki mogą zostać przeprowadzone przez transformator przed końcowym zakończeniem. W porównaniu z rozdzielanym rdzeniem typu otwartego, jednolity typ LXK zapewnia ciągłą ścieżkę magnetyczną i nadaje się do zastosowań wymagających stabilnej dokładności detekcji. Jeśli warunki montażu na miejscu wymagają instalacji otwartej, można wykonać na zamówienie wersję zaciskową typu otwartego.

Dane techniczne

Znamionowy przekład prądowy i dane wyjściowe

Uwaga: Tabela katalogowa zawiera wiele kombinacji przekładu prądowego, klasy ochronnej i znamionowej mocy wyjściowej. Ostateczne parametry należy potwierdzić zgodnie z wybranym modelem, obciążeniem przekaźnika i porozumieniem technicznym.

Warunki eksploatacji

• Miejsce instalacji: wewnętrzne
• Znamionowa częstotliwość: 50 Hz / 60 Hz
• Stosowany układ: układy małoprądowe z uziemieniem do 35 kV
• Temperatura otoczenia: -25°C do +40°C
• Środowisko instalacji powinno być wolne od silnych wibracji, gazów korozyjnych, pyłu przewodzącego, substancji wybuchowych, dużej wilgoci oraz znacznego zanieczyszczenia.
• Wszystkie przewody fazowe chronionego obwodu powinny przechodzić przez to samo okno transformatora w tym samym kierunku.
• Grupa przewodów powinna przechodzić przez okrągłe okno bez naprężeń mechanicznych na korpusie transformatora.
• W przypadku specjalnych średnic przewodów, modeli przekaźników, długości przewodów, obciążeń lub wymagań dotyczących nastawień ochrony, zaleca się potwierdzenie techniczne przed złożeniem zamówienia.

Normy i zgodność

Transformatory prądu zerowego sekwencji serii LXK są projektowane zgodnie z normami GB 20840.1-2010 oraz GB 20840.2-2014 i mogą być dostarczane zgodnie ze specyficznymi wymaganiami projektowymi klienta. Ostateczny przekład prądowy, klasa ochronna, znamionowa moc wyjściowa, zakres badań rutynowych, dane tabliczki znamionowej oraz wymagania dotyczące okablowania należy potwierdzić w porozumieniu technicznym.

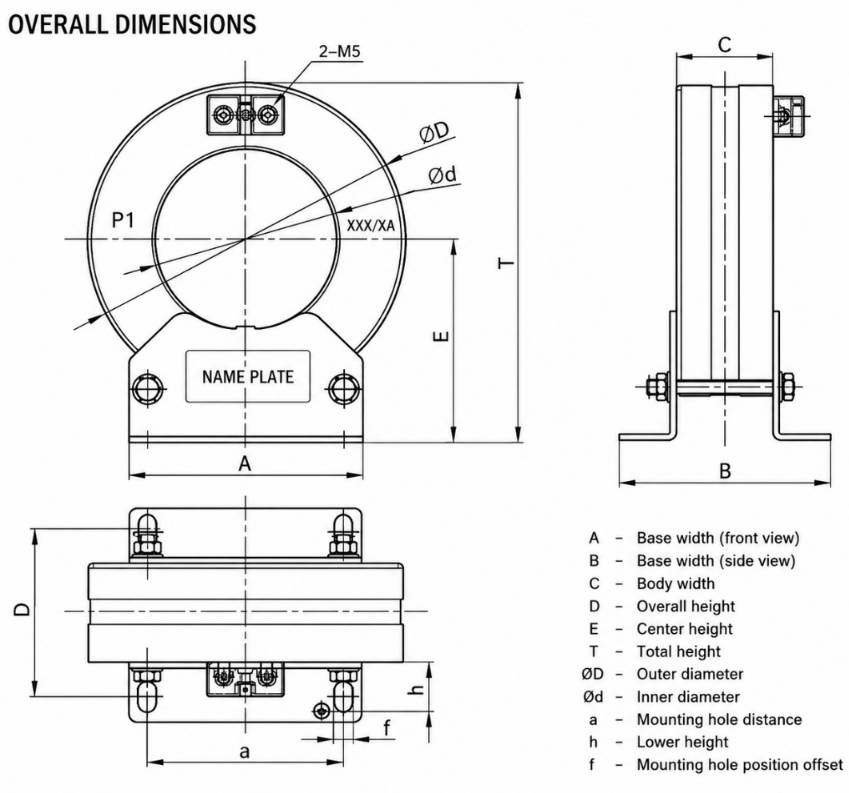

Montaż i wymiary

Standardowa seria LXK posiada zintegrowaną, okrągłą konstrukcję. Chroniona trzyfazowa grupa przewodów lub szyna zbiorcza musi być przeprowadzona przez centralne okno podczas instalacji. Nadaje się do montażu nowych szaf, planowanego prowadzenia przewodów lub układów, w których przewody mogą zostać przeprowadzone przez przekładnik prądowy przed końcowym zakończeniem.

Wymiary modeli – dane orientacyjne

Jednostka: mm. Ostateczne wymiary, położenie otworów montażowych, położenie skrzynki zaciskowej oraz luz montażowy podlegają zatwierdzonemu rysunkowi gabarytowemu.

Podłączenie i uwagi dotyczące okablowania

• Wszystkie przewody fazowe chronionego obwodu powinny przechodzić przez to samo okno w tym samym kierunku.
• Nie należy przepuszczać tylko jednego przewodu fazowego przez okno, gdy transformator jest używany do ochrony zerowosekwencyjnej.
• Połącz zaciski wtórne S1 i S2 zgodnie ze schematem podłączenia przekaźnika i wymaganiami polaryzacji.
• Sprawdź ciągłość okablowania wtórnego, dokręcenie zacisków oraz nastawy przekaźnika przed załączeniem napięcia.
• Obwód wtórny przekładnika prądowego nie może być rozwarty, gdy obwód pierwotny jest pod napięciem.
• Uziemienie obwodu wtórnego oraz ochrona zacisków powinny być zgodne ze specyfikacją projektową i lokalnymi przepisami elektrotechnicznymi.

Uwagi dotyczące montażu i bezpieczeństwa

• Potwierdź model, średnicę wewnętrzną, grubość korpusu, przekład prądowy, prąd wtórny, klasę ochronną oraz znamionową moc wyjściową przed montażem.
• Sprawdź, czy grupa przewodów może swobodnie przejść przez wybrane okrągłe okno z odpowiednim luzem i promieniem gięcia.
• Wybierz model zarówno według zewnętrznej średnicy przewodów, jak i dostępnej głębokości szafy.
• Zamontuj transformator we wnętrzu szafy lub komory kablowej zgodnie z zatwierdzonym rysunkiem.
• Utrzymuj grupę przewodów możliwie centralnie w oknie, aby zapewnić stabilne wykrywanie prądu resztkowego.
• Sprawdź śruby montażowe, oznaczenia zacisków, okablowanie wtórne oraz połączenie z przekaźnikiem przed uruchomieniem.
• Montaż, testowanie i konserwację powinny wykonywać wykwalifikowani pracownicy elektryczni.

Informacje do zamówienia

Prosimy o podanie poniższych informacji przy składaniu zamówienia lub zapytania ofertowego:

• Model produktu, np. LXK-80, LXK-120, LXK-180, LXK-240 lub LXK-260
• Kod wymiarowy, np. 120/210×65 lub 180/310×80
• Wymagana konstrukcja: standardowy typ jednolity lub niestandardowa konstrukcja otwarta z mechanizmem zaciskowym
• Znamionowy przekład prądowy, np. 100/5, 200/5, 300/5, 50/1 lub 100/1
• Znamionowy prąd wtórny: 5 A lub 1 A
• Wymagana klasa ochronna: 10P5, 10P10, 10P15 lub 10P20
• Znamionowa moc wyjściowa / obciążenie w VA
• Maksymalna zewnętrzna średnica chronionej grupy przewodów
• Model przekaźnika, schemat ochrony oraz wymagania dotyczące wykrywania uszkodzeń doziemnych
• Środowisko instalacji, układ szafy, ilość, rysunki, etykiety, certyfikaty oraz wymagania dotyczące opakowania

Wytyczne doboru

1. Potwierdź rozmiar grupy przewodów: Wybierz średnicę wewnętrzną umożliwiającą przeprowadzenie wszystkich chronionych przewodów fazowych przez to samo okno przekładnika prądowego.
2. Potwierdź metodę instalacji: Użyj standardowego typu jednolitego LXK, gdy przewody mogą być przeprowadzone przez przekładnik przed końcowym zakończeniem.
3. Rozważ wykonanie na zamówienie wersji otwartej: Jeśli przewody są już zainstalowane i nie można ich rozłączyć, określ niestandardową konstrukcję otwartą z mechanizmem zaciskowym.
4. Potwierdź grubość korpusu: Wybierz konstrukcję korpusu o grubości 55, 57, 65, 80 lub 100 mm zgodnie z wymaganiami mocy wyjściowej i głębokością szafy.
5. Potwierdź przekład prądowy: Wybierz przekład prądowy zgodnie z wymaganiami wejścia przekaźnika i nastawień ochrony.
6. Wybierz prąd wtórny: Wybierz 5 A lub 1 A zgodnie z podłączonym przekaźnikiem lub urządzeniem monitorującym.
7. Wybierz klasę ochronną: Wybierz klasę 10P5 do 10P20 zgodnie z wymaganiami obwodu ochronnego.
8. Sprawdź znamionowe obciążenie: Upewnij się, że wejście przekaźnika, okablowanie wtórne i obciążenie zacisków nie przekraczają znamionowej mocy wyjściowej.
