LXK Series Epoxy Resin Cast Unitary Zero Sequence Current Transformer

Ukumbusho wa Bidhaa

LXK series unitary zero sequence current transformer ni transformer ya sasa ya ndani iliyotengenezwa kwa resini ya epoxy, inayotumiwa kwa ulinzi dhidi ya makosa ya chanzo cha kabeli, utambuzi wa sasa ya zero sequence, na ufuatiliaji wa sasa ya ziada katika mfumo wa uzemaji wenye sasa ndogo. Inafaa kwa mfumo wa umeme wa AC wa ndani unaofanya kazi kwa kipimio kilichopangwa cha 50Hz au 60Hz na voltiki iliyopangwa hadi 35kV.

Mfululizo wa LXK unatumia muundo wa kituo cha pete lisilojengwa kutoka sehemu mbili. Moyo wa magnetiki na wayindingi wa sekondari zote zimefungwa kwa ubao wa resini ya epoxy. Tofauti na transformer za sasa za zero sequence zenye muundo wazi, muundo wa kawaida wa LXK haujagawanywa katika nusu mbili. Wakati wa usanidi, kikundi cha kabeli au kikundi cha busbar lazima kipite kupitia dirisha la kati la transformer. Muundo huu uliojengwa pamoja unatoa utendaji thabiti wa uwanja wa magnetiki na unafaa kwa matumizi yanayohitaji ukosefu wa tofauti na utambuzi thabiti wa sasa ya zero sequence.

Kwa miradi ambapo kabeli tayari imekusanywa na haiwezi kutenganishwa, muundo wa LXK unaweza pia kufanywa kwa kibali kuwa tofauti na muundo wa kawaida ili kuweka kwa urahisi. Hata hivyo, modeli ya katalogi ya kawaida inapendekezwa kuwa aina ya kituo kilichojengwa pamoja wakati hali za usanidi zinaruhusu kikundi cha kabeli kupita kupitia dirisha la transformer.

Aina ya Bidhaa

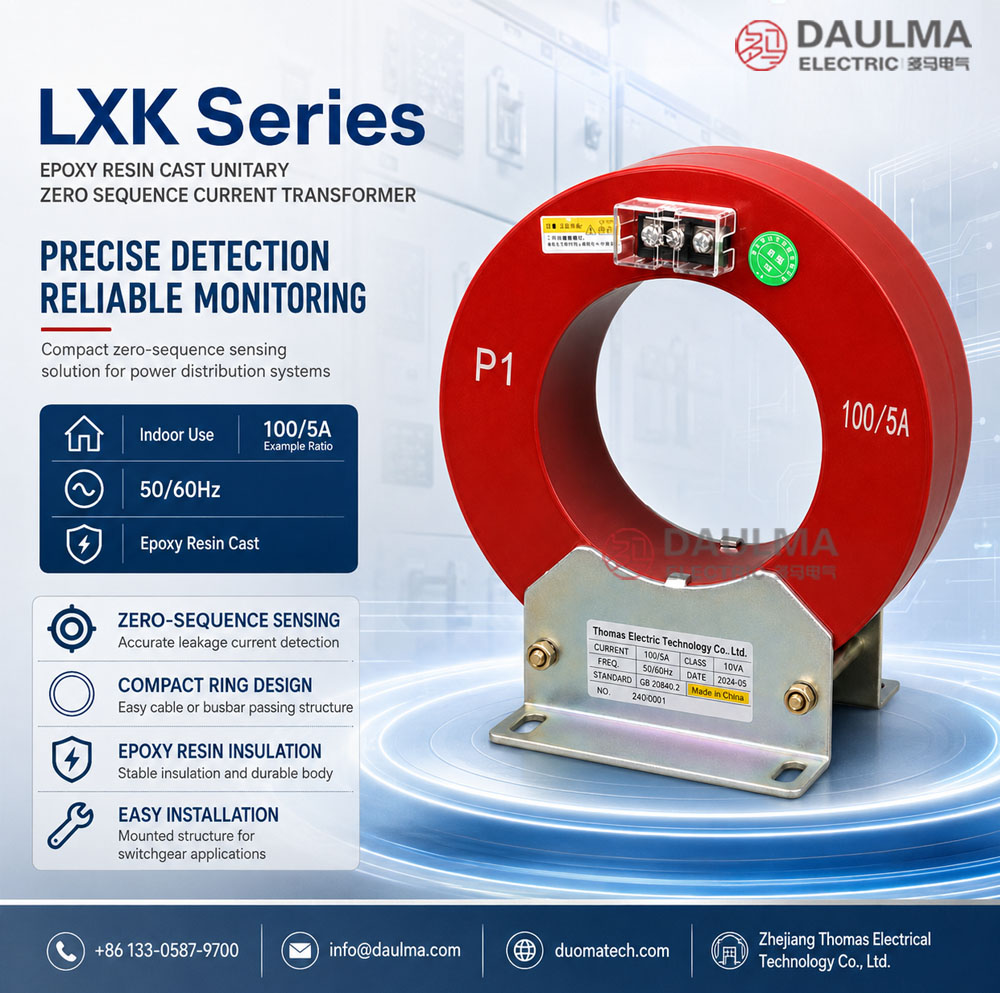

Onyesho la Bidhaa

Matumizi Makuu

• Ulinzi wa ndani dhidi ya makosa ya chanzo cha kabeli kwa mfumo hadi 35kV
• Utambuzi wa sasa ya zero sequence katika mfumo wa uzemaji wenye sasa ndogo
• Ufuatiliaji wa sasa ya ziada katika mzunguko wa kabeli za kusambaza
• Onyo la makosa ya uzemaji wa faze moja na ulinzi wa kupunguza
• Vifuko vya mtandao wa pete, vifuko vya usambazaji, na vifuko vya vifaa vya kubadilisha umeme
• Mifumo ya ulinzi ya kabeli za injini, kabeli za jenereta, na matawi ya kabeli
• Mizunguko ya ulinzi wa relay yanayohitaji ingizo la sasa ya sekondari ya 5A au 1A

Sifa muhimu za kiufundi

• Ubunifu wa kituo cha pete: Mfululizo wa kawaida wa LXK ni muundo usiojengwa kutoka sehemu mbili, ambao unasaidia utendaji thabiti wa uwanja wa magnetiki na utambuzi sahihi wa sasa ya ziada.
• Ubao wa resini ya epoxy: Moyo na wayindingi wa sekondari zimefungwa kwa resini ya epoxy ili kuboresha nguvu ya uzemaji, upinzani dhidi ya unyevu, na ulinzi wa kimakaniki.
• Aina kubwa ya ufunguo: Kipenyo cha ndani kikubwa kinapatikana kutoka φ80 hadi φ260, kinachofunika mpangilio tofauti wa kikundi cha kabeli na busbar.
• Funguo la ulinzi la zero sequence: Transformer hupima sasa ya ziada isiyo salama inayosababishwa na makosa ya uzemaji na kutoa ishara ya sekondari kwa relay za ulinzi.
• Pato la sekondari la 5A au 1A: Inafanana na vifaa vya kawaida vya ulinzi wa relay, vitengo vya ufuatiliaji, na moduli za ingizo la sasa.
• Chaguo la kufanya kwa kibali la muundo wa wazi: Kwa miradi ya usanidi wa baadaye, muundo wa kituo unaweza kufanywa kwa kibali kuwa muundo wa kushikilia unaogawanyika wakati inahitajika.

Kanuni ya Ufanya

Transformer ya sasa ya zero sequence ya LXK hupima jumla ya vekta za sasa zote za faze zinazopita kupitia dirishake. Wakati wa utendaji wa kawaida, jumla ya vekta za sasa za faze ni karibu sifuri. Wakati makosa ya uzemaji wa faze moja, makosa ya uzemaji, au sasa ya kutoroka yanatokea, usawa wa sasa unavunjwa na sasa ya zero sequence inatokea. Transformer hubadilisha sasa hii ya ziada kuwa ishara ya sasa ya sekondari kwa ajili ya ulinzi wa relay, onyo, au ufuatiliaji.

Kwa utendaji sahihi, waya wote wa faze walio ulini wanapaswa kupita kupitia dirisha moja la transformer kwa mwelekeo mmoja. Uzemaji wa msingi unatolewa hasa na kabeli yenyewe. Bidhaa ya transformer inachunguzwa hasa kwa utendaji wa uzemaji wa wayindingi wa sekondari na mwili wa ubao wa resini.

Utambulisho wa Modeli

Msimbo wa modeli unaweza kuelezewwa kama ifuatavyo:

Utangulizi wa Muundo

Transformer ya kawaida ya sasa ya zero sequence ya LXK ni muundo usiojengwa kutoka sehemu mbili. Moyo wa magnetiki haujagawanywa katika nusu mbili. Moyo kamili wa pete na wayindingi ya sekondari zimefungwa kwa resini ya epoxy, kuunda mwili wa pete ulio na nguvu na thabiti kimakaniki. Wakati wa usanidi, kikundi cha kabeli cha faze tatu au kikundi cha busbar kipita kupitia dirisha la kati la transformer.

Muundo huu unafaa kwa usanidi mpya, ukusanyiko wa vifuko, na mifumo ya kabeli ambapo waya inaweza kupita kupitia transformer kabla ya kuishia kuunganishwa. Ikilinganishwa na muundo wa moyo uliogawanyika wa aina ya wazi, aina ya LXK ya kituo inatoa njia ya mara moja ya uwanja wa magnetiki na inafaa kwa matumizi yanayohitaji utambuzi thabiti wa ukweli. Ikiwa usanidi wa tovuti unahitaji usanidi wa wazi, toleo la kushikilia la aina ya wazi linaweza kufanywa kwa kibali.

Takwimu za Kiufundi

Uwiano wa Sasa Ulipangwa na Marejeleo ya Pato

Kumbuka: Jedwali la katalogi lina mchanganyiko mbalimbali wa uwiano wa sasa, daraja la ulinzi na pato lililopangwa. Vigezo vya mwisho vinapaswa kuthibitishwa kulingana na modeli iliyochaguliwa, mzigo wa relay na mkataba wa kiufundi.

Hali za Huduma

• Mahali pa usanidi: ndani
• Kipimio kilichopangwa: 50Hz / 60Hz
• Mfumo unaotumika: mifumo ya uzemaji wenye sasa ndogo hadi 35kV
• Joto la mazingira: -25°C hadi +40°C
• Mazingira ya usanidi yanapaswa kuwa yasiyo na tetemeko kali, gesi ya kuchoma, vumbi vinavyoweza kusonga umeme, vifaa vya kuchomoza, unyevu mkubwa na uchafuzi mkubwa.
• Waya wote wa faze wa mzunguko ulioulizwa wanapaswa kupita kupitia dirisha moja la transformer kwa mwelekeo mmoja.
• Kikundi cha kabeli kinapaswa kupita kupitia dirisha la mviringo bila shinikizo la kimakaniki kwenye mwili wa transformer.
• Kwa kipenyo maalum cha kabeli, modeli ya relay, umbali wa waya, mzigo au mahitaji ya mipangilio ya ulinzi, inapendekezwa kuthibitisha kiufundi kabla ya kuagiza.

Viwango na Utii

Transformer za sasa za zero sequence za mfululizo wa LXK zimetengenezwa kulingana na GB 20840.1-2010 na GB 20840.2-2014, na zinaweza kuletekwa kulingana na mahitaji maalum ya mradi wa mteja. Uwiano wa sasa, daraja la ulinzi, pato lililopangwa, vitu vya jaribio la kawaida, data ya ubao wa jina na mahitaji ya kuunganisha waya yanapaswa kuthibitishwa katika mkataba wa kiufundi.

Usanidi na Vipimo

Mfululizo wa kawaida wa LXK ni muundo mviringo uliojengwa pamoja. Kikundi cha kabeli cha faze tatu kilicho ulini au kikundi cha busbar lazima kielekezwe kupitia dirisha la kati wakati wa usanidi. Ni sawa kwa ukusanyiko mpya wa vifuko, mpangilio wa kabeli, au mifumo ambapo kabeli inaweza kupita kupitia CT kabla ya kuishia kuunganishwa.

Ukubwa wa Modeli na Marejeleo ya Vipimo

Kitengo: mm. Vipimo vya mwisho, nafasi za shimo za usanidi, nafasi ya sanduku la viunganisho na nafasi ya usanidi zinafuatana na michoro ya kiatu iliyoidhinishwa.

Vidokezo vya Kuunganisha na Waya

• Waya wote wa faze wa mzunguko ulioulizwa wanapaswa kupita kupitia dirisha moja kwa mwelekeo mmoja.
• Usipite waya wa faze moja tu kupitia dirisha wakati transformer inatumika kwa ulinzi wa zero sequence.
• Unganishe viunganisho vya sekondari S1 na S2 kulingana na michoro ya waya ya relay na mahitaji ya upole.
• Angalia uendelezaji wa waya za sekondari, kuzibua vifungo na mipangilio ya relay kabla ya kutoa umeme.
• Mzunguko wa sekondari wa transformer ya sasa haupaswi kuwa mzunguko wazi wakati mzunguko wa msingi una umeme.
• Uzemaji wa sekondari na ulinzi wa viunganisho unapaswa kufuata kanuni za mradi na kanuni za umeme za eneo husika.

Vidokezo vya Usanidi na Usalama

• Thibitisha modeli, kipenyo cha ndani, urefu wa mwili, uwiano wa sasa, sasa ya sekondari, daraja la ulinzi na pato lililopangwa kabla ya usanidi.
• Angalia kwamba kikundi cha kabeli kinaweza kupita kupitia dirisha la mviringo lililochaguliwa kwa nafasi ya kutosha na radius ya kupinda.
• Chagua modeli kulingana na kipenyo cha nje cha kabeli na kina cha vifuko vilivyopo.
• Sanidi transformer katika vifuko vya ndani au sehemu ya kabeli kulingana na michoro iliyoidhinishwa.
• Weka kikundi cha waya kati iwezekanavyo katika dirisha ili kusaidia utambuzi thabiti wa sasa ya ziada.
• Angalia bolti za usanidi, alama za viunganisho, waya za sekondari na uhusiano wa relay kabla ya kuanzisha.
• Usanidi, majaribio na matengenezo yanapaswa kufanywa na wataalamu wa umeme walio na uwezo.

Taarifa za Kuagiza

Tafadhali toa taarifa zifuatazo wakati wa kuagiza au kuomba bei:

• Modeli ya bidhaa, kama vile LXK-80, LXK-120, LXK-180, LXK-240 au LXK-260
• Msimbo wa vipimo, kama vile 120/210×65 au 180/310×80
• Muundo unaohitajika: aina ya kawaida ya kituo au muundo wa kushikilia wa aina ya wazi uliofanywa kwa kibali
• Uwiano wa sasa uliopangwa, kama vile 100/5, 200/5, 300/5, 50/1 au 100/1
• Sasa ya sekondari iliyopangwa: 5A au 1A
• Daraja ya ulinzi inayohitajika: 10P5, 10P10, 10P15 au 10P20
• Pato lililopangwa / mzigo katika VA
• Kipenyo cha juu cha kikundi cha kabeli kilicho ulini
• Modeli ya relay, mpango wa ulinzi na mahitaji ya utambuzi wa makosa ya uzemaji
• Mazingira ya usanidi, mpangilio wa vifuko, idadi, michoro, lebo, cheti na mahitaji ya kifurushi

Mwongozo wa Uchaguzi

1. Thibitisha ukubwa wa kikundi cha kabeli: Chagua kipenyo cha ndani kinachoruhusu waya wote wa faze walio ulini kupita kupitia dirisha moja la CT.
2. Thibitisha njia ya usanidi: Tumia aina ya kawaida ya LXK ya kituo wakati kabeli inaweza kuelekezwa kupitia CT kabla ya kuishia kuunganishwa.
3. Fikiria kufanya kwa kibali aina ya wazi: Ikiwa kabeli tayari imekusanywa na haiwezi kutenganishwa, eleza muundo wa kushikilia wa aina ya wazi uliofanywa kwa kibali.
4. Thibitisha urefu wa mwili: Chagua miundo ya mwili ya 55, 57, 65, 80 au 100 mm kulingana na mahitaji ya pato na kina cha vifuko.
5. Thibitisha uwiano wa sasa: Chagua uwiano wa sasa kulingana na ingizo la relay na mahitaji ya mipangilio ya ulinzi.
6. Chagua sasa ya sekondari: Chagua 5A au 1A kulingana na relay iliyounganishwa au kifaa cha ufuatiliaji.
7. Chagua daraja la ulinzi: Chagua 10P5 hadi 10P20 kulingana na mahitaji ya mzunguko wa ulinzi.
8. Angalia mzigo uliopangwa: Hakikisha kwamba ingizo la relay, waya za sekondari na mzigo wa viunganisho hauna zaidi ya pato lililopangwa.
