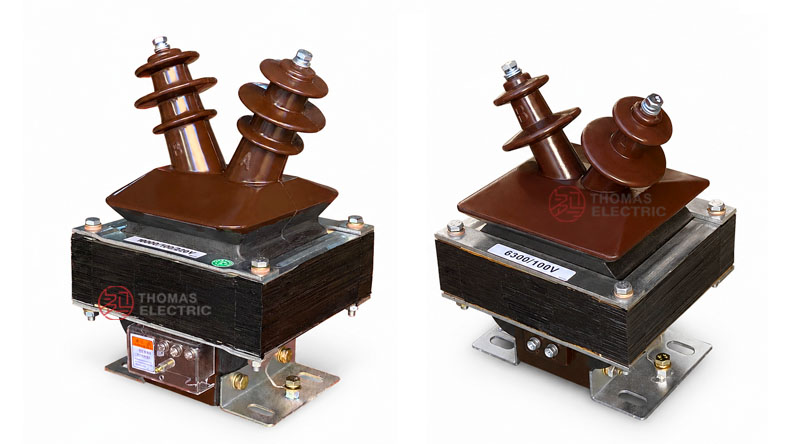

JDZ-3/6/10(W) / JDZF-10 Ya Nje ya Nyumba, Epoxy Illyoagizwa Kikamilifu PT

Ukumbusho wa Bidhaa

Vitengenezi vya umeme vya kati ya volti za ndani za JDZ-3/6/10(W) na JDZF-10 zenye muundo wa nusu-funikwa zenye resini ya epoxy ni vitengenezi vya umeme vya kati ya volti vilivyotengenezwa kwa ajili ya mifumo ya umeme ya AC yenye 3kV, 6kV na 10kV. Vinabadilisha volti ya mfumo wa msingi kuwa ishara za volti ya sekondari zilizostandarishwa kwa ajili ya kupima volti, kupima umeme, vifaa vya kufuatilia na mzunguko wa ulinzi wa relay.

Mfululizo huu unatumia muundo wa nusu-funikwa wenye resini ya epoxy. Kipande cha chini cha kitengenezi na matumbizi yamefungwa kwa resini ya epoxy, wakati vituo vya msingi, vituo vya sekondari na muundo wa usanidi vimepangwa kwa ajili ya usanidi katika vifungo vya ndani vya kubadilisha umeme.

Nafasi ya Matumizi

Vitengenezi vya umeme vya JDZ / JDZF kawaida huwekwa ndani ya vifungo vya kati ya volti vya ndani, ubao wa kupima au sehemu maalum za vitengenezi vya umeme. Vinatoa ishara za volti za sekondari kwa vifaa vya kupima volti, vifaa vya kupima umeme, relay za ulinzi, vifaa vya kufuatilia na mifumo ya udhibiti.

Matumizi Makuu

• Vifungo vya kati ya volti vya ndani vya 3kV, 6kV na 10kV
• Mzunguko wa kupima volti na kuonyesha volti
• Mifumo ya kupima umeme na kufuatilia umeme
• Mzunguko wa pembejeo la volti la ulinzi wa relay
• Kupima volti ya moja kwa moja katika mifumo ya usambazaji wa kati ya volti
• Matumizi ya vifuko vinavyohitaji funga la nusu-funikwa lenye resini ya epoxy

Maelezo Muhimu

Ufanisi wa Matumizi

Inafaa Kwa

• Vifungo vya kati ya volti vya ndani vilivyopewa daraja ya 3kV, 6kV au 10kV
• Mzunguko wa kupima volti unaohitaji pembejeo ya sekondari ya 100V
• Mzunguko wa jumla wa kuonyesha volti na kufuatilia
• Mzunguko wa ulinzi wa relay unaohitaji ishara za kumbukumbu za volti
• Miradi inayohitaji vitengenezi vya umeme vya volti vya nusu-funikwa vya resini ya epoxy

Haiinziwezi Kwa

• Usanidi wa nje bila sanduku la kulinda
• Mifumo juu ya kiwango kilichoelekezwa cha ufungaji
• Matumizi yanayohitaji muundo mzima wa vitengenezi vya umeme vya resini ya epoxy au vitengenezi vya umeme vya mafuta
• Uwiano maalum wa volti, mpangilio wa sekondari mbili au daraja za ukweli bila uthibitisho wa kiufundi

Muundo wa Kiufundi

Utambulisho wa Modeli

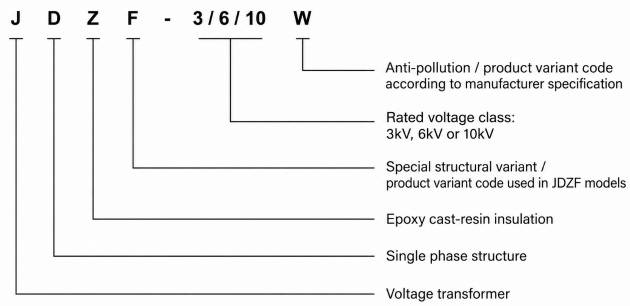

Msimbo wa modeli wa JDZ / JDZF unaweza kueleweka kama ifuatavyo:

Takwimu za Kiufundi

Takwimu zifuatazo za kiufundi zimepatwa kwa msingi wa jedwali la sampuli la JDZ-3(W), JDZ-6(W), JDZ-10(W) na JDZF-10. Thamani za mwisho zinapaswa kuthibitishwa kulingana na michoro iliyoidhinishwa, makubaliano ya kiufundi na takwimu za ubao wa jina.

Takwimu za Kiufundi za JDZ

Takwimu za Kiufundi za JDZF-10

Maelezo ya kiufundi:

• Bidhaa hii imeundwa kwa matumizi ya ndani katika mifumo ya kati ya volti ya 50Hz.
• Uwiano wa volti na pembejeo za sekondari zinapaswa kuchaguliwa kulingana na mahitaji ya pembejeo ya kifaa kilichounganishwa au relay.
• Mpangilio wa pembejeo za sekondari mbili zinapaswa kuthibitishwa kabla ya kuagiza.
• Pembejeo iliyopewa ya mwisho na daraja ya ukweli zinapaswa kufuata ubao wa jina na makubaliano ya kiufundi.

Masharti ya Huduma

• Kimo: si zaidi ya mita 1000
• Joto la mazingira: juu zaidi +40°C, chini zaidi -5°C
• Unyevunyevu wa hewa: chini ya 85% kwa 20°C
• Bidhaa imeshindwa jaribio la tishio moja kwa moja lenye nguvu ya 0.4g mawimbi tatu ya sine kulingana na taarifa ya sampuli ya bidhaa.
• Bidhaa inaweza kutumika chini ya hali za uchafuzi kulingana na maelezo ya sampuli.
• Mazingira ya usanidi yanapaswa kuwa ya ndani na yanayofaa kwa vifaa vya resini ya kati ya volti.

Usanidi na Viwango

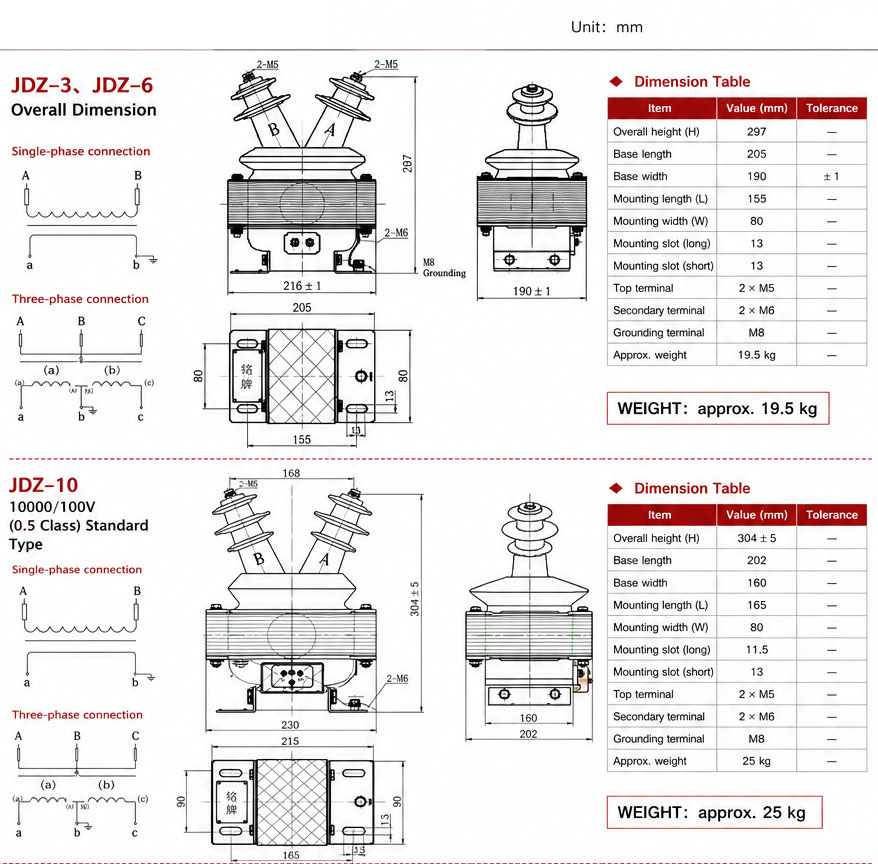

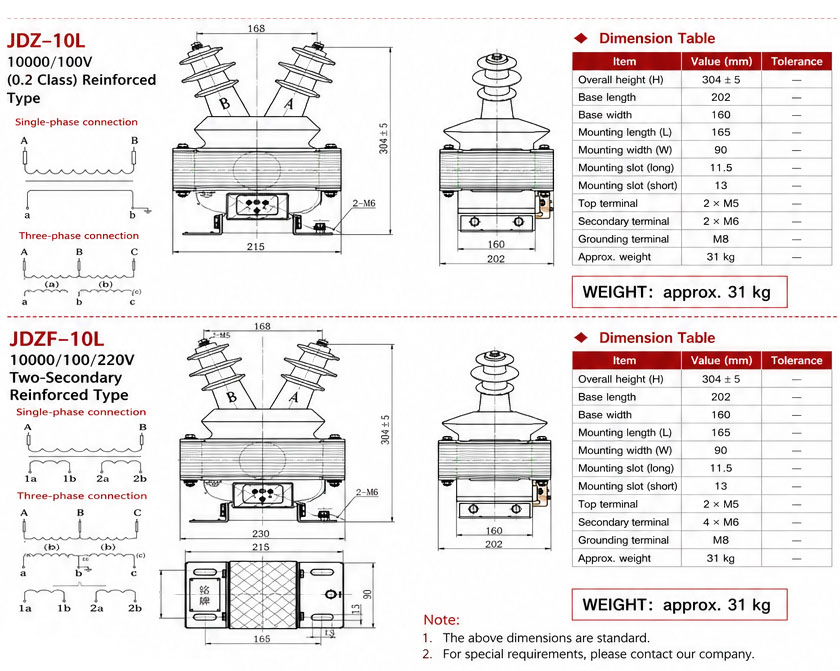

Mfululizo wa JDZ / JDZF unapaswa kusanyikwa kulingana na michoro ya nje iliyoidhinishwa, michoro ya waya na mpangilio wa vifungo. Michoro ya sampuli inaonyesha chaguzi mbalimbali za muundo kwa JDZ-3 / JDZ-6, aina ya kawaida ya JDZ-10, aina ya uwezo mkubwa wa JDZ-10L na aina ya uwezo mkubwa yenye sekondari mbili ya JDZF-10L.

Kipimo na Uzito

Vituo na Maelezo ya Waya

• Wayo ya msingi na wayo ya sekondari zinapaswa kufuata michoro ya waya iliyoidhinishwa.
• Chaguo la muunganiko wa moja kwa moja na muunganiko wa vipindi vitatu zinapaswa kuchaguliwa kulingana na mpango wa mradi.
• Alama za vituo vya sekondari zinapaswa kuchunguzwa kabla ya kuanzisha.
• Kitengenezi kinapaswa kufungwa kwa thamani kwenye msingi wa vifuko au ubao wa usanidi.
• Ufumbuzi wa umeme na umbali wa kuteleza zinapaswa kufuata kiwango cha ufungaji kilichopewa na mpango wa vifungo.

Ufuatiliaji na Majaribio

Mfululizo wa vitengenezi vya umeme vya volti wa nusu-funikwa wa resini ya JDZ / JDZF umetengenezwa kwa matumizi ya kati ya volti ya ndani. Viwango vilivyo fanikiwa, vitu vya ukaguzi na viwango vya kukubali vinapaswa kuthibitishwa kulingana na maelezo ya mradi, mahitaji ya mteja na makubaliano ya mwisho ya kiufundi.

Majaribio ya Kawaida

• Ukaguzi wa macho na uthibitisho wa ubao wa jina
• Uthibitisho wa uwiano
• Ukaguzi wa upole na alama za vituo
• Jaribio la ukweli kwenye mzigo uliopewa
• Jaribio la uvumilivu wa volti ya nguvu ya mzunguko
• Jaribio la upinzani wa ufungaji
• Uthibitisho wa matumbizi ya sekondari

Maelezo ya Uhandisi

• Chagua modeli kulingana na volti ya mfumo: JDZ-3, JDZ-6 au JDZ-10.
• Chagua JDZF-10 pale ambapo mpangilio maalum wa sekondari mbili au kupima kwa ukweli mkubwa zaidi unahitajika.
• Usizidi pembejeo iliyopewa inayolingana na daraja ya ukweli iliyochaguliwa.
• Hakikisha kama mzunguko unatumia muunganiko wa moja kwa moja au vipindi vitatu kabla ya kuunganisha waya.
• Thibitisha alama za vituo, mpangilio wa kuweka ardhi na ufumbuzi wa ufungaji kabla ya kuanzisha.
• Kwa uwiano maalum, uwezo maalum au hali maalum za mazingira, uthibitisho wa kiufundi unahitajika kabla ya kuagiza.

Mwongozo wa Uchaguzi

Jinsi ya Kuchagua Modeli Sahihi ya JDZ au JDZF

Chagua JDZ-3(W) kwa mifumo ya 3kV, JDZ-6(W) kwa mifumo ya 6kV na JDZ-10(W) kwa mifumo ya 10kV. Chagua JDZF-10(W) pale ambapo mradi unahitaji mpangilio maalum wa sekondari mbili au kupima kwa mfumo wa 10kV.

Jinsi ya Kuchagua Daraja ya Ukweli na Pembejeo Iliyopewa

Tumia daraja 0.5 au 0.2 kwa mzunguko wa kupima wenye ukweli mkubwa zaidi, daraja 1 kwa kupima kwa ujumla na daraja 3 kwa mzunguko wa kuonyesha au wa msaidizi wenye ukweli duni. Pembejeo iliyopewa inapaswa kuwa juu ya mzigo wa jumla uliounganishwa wa vifaa vya kupima, relay na waya.

Jinsi ya Kuthibitisha Uwiano wa Volti

Uwiano wa volti ya msingi unapaswa kulingana na volti ya mfumo, kama vile 1000/100V, 2000/100V, 3000/100V, 6000/100V au 10000/100V. Volti ya sekondari inapaswa kulingana na kiwango cha pembejeo cha kifaa kilichounganishwa au relay.

Jinsi ya Kuthibitisha Nafasi ya Usanidi

Angalia michoro ya nje, mashimo ya usanidi wa msingi, mwelekeo wa vituo, ufumbuzi wa buji na uzito kabla ya usanidi katika vifuko. Modeli za uwezo mkubwa zaidi au zenye sekondari mbili zinaweza kuhitaji nafasi tofauti ya usanidi.

Maelezo ya Kuagiza

Tafadhali toa habari zifuatazo wakati wa kuagiza au kuomba bei:

• Modeli ya bidhaa: JDZ-3(W), JDZ-6(W), JDZ-10(W), JDZF-10(W), JDZ-10L au JDZF-10L
• Uwiano wa volti uliopewa na mahitaji ya volti ya sekondari
• Urefu wa mzunguko uliopewa: kawaida 50Hz
• Daraja ya ukweli inayohitajika na pembejeo iliyopewa
• Mpangilio wa sekondari moja au mbili
• Kiwango cha ufungaji kilichopewa
• Viwango vya usanidi au mahitaji ya mpangilio wa vifungo
• Kiwango kilicho fanikiwa au maelezo ya mradi
• Kiasi
• Mahitaji maalum ya michoro, ripoti za majaribio, vyeti, lugha ya ubao wa jina, kifungo au usafirishaji

Maswali Yanayoulizwa Mara kwa Mara
