LZZBJ9-12A1, A2 11KV 12kV Transformer ya Sasa ya Nje ya Nyumba ya Cast-Resin

Ukumbusho wa Bidhaa

Kubadilishaji la sasa LZZBJ9-12A1 / LZZBJ9-12A2 ni kifaa cha ndani, kilichofungwa kabisa, kilichotengenezwa kwa resini ya epoxy, na kina muundo wa msaada wa kipindi kimoja, kilichoundwa kwa ajili ya mfumo wa umeme wa AC wa voltage ya kati hadi 12kV. Inatumika kutoa ishara za sasa za sekondari zilizotenganishwa kwa ajili ya kupima sasa, kupima umeme, kufuatilia vituo vya umeme, na ulinzi wa relay katika mfumo wa vifaa vya kusimamia umeme vya ndani.

Bidhaa hii imeundwa kwa matumizi ya 11KV, 12kV yenye mpangilio wa IEC na inafaa kwa mfumo wa usambazaji wa ndani wa 3kV–12kV wenye kipindi cha kawaida cha 50Hz au 60Hz. Toleo la A1 na A2 linachukuliwa kuwa toleo tofauti kwa muundo au kimakaniko chini ya jukwaa moja la LZZBJ9-12A. Uchaguzi wa mwisho unapaswa kufanyika kulingana na mpangilio wa vifaa vya kusimamia umeme, nafasi ya uwekaji, mpangilio wa vituo vya msingi, na mahitaji ya michoro ya mradi.

Aina ya Bidhaa

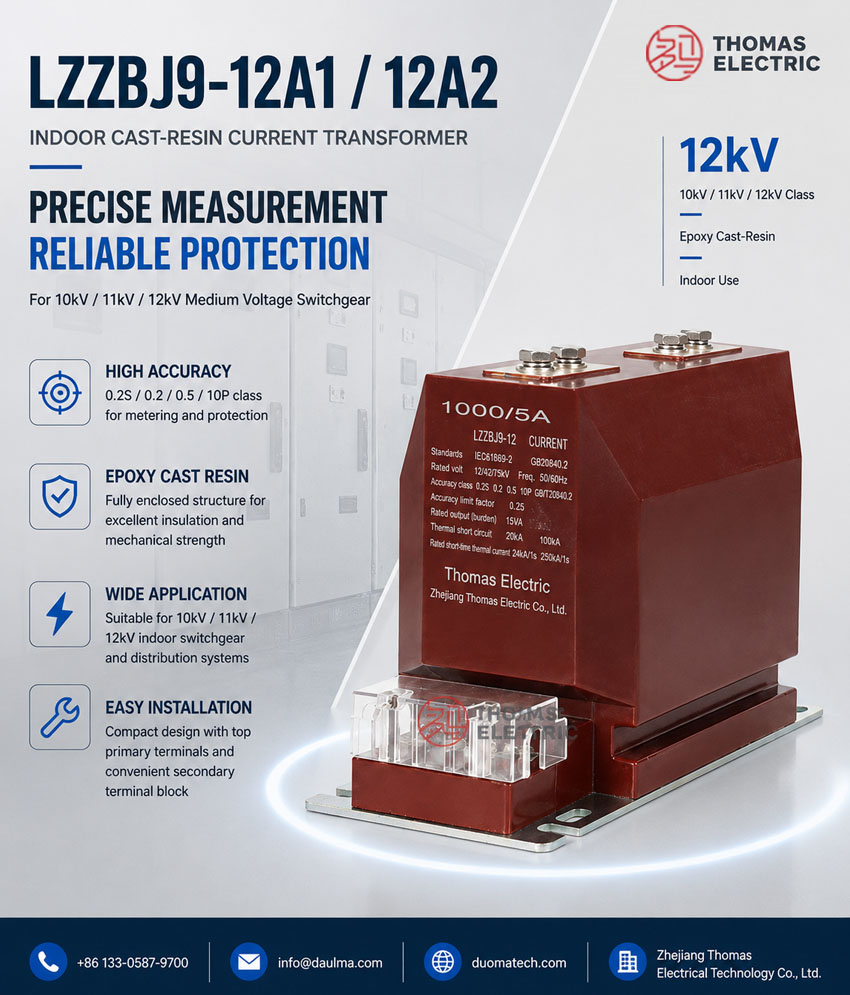

Onyesho la Bidhaa

Matumizi Makuu

• Mfumo wa usambazaji wa ndani wa voltage ya kati wa 3kV–12kV
• Vifaa vya kusimamia umeme vilivyofunikwa kwa chuma vya 11KV, 12kV, vituo vya vituo vya umeme, na ubao wa vipunjaji vya umeme
• Mzunguko wa kupima sasa na kupima umeme
• Mzunguko wa ulinzi wa relay kwa vituo vya umeme, kubadilishaji, mashine za umeme, na mistari ya usambazaji
• Mifumo ya SCADA, kufuatilia umeme, na usimamizi wa umeme
• Stesheni za umeme za viwanda, vyumba vya usambazaji vya biashara, na ubao wa usambazaji wa umeme

Sifa muhimu za kiufundi

• Upasuaji wa resini uliotengenezwa wa 11KV, 12kV uliofungwa kabisa: Muundo wa utengano wa resini ya epoxy unatoa utendaji thabiti wa upasuaji, nguvu ya kimakaniko, na ulinzi dhidi ya unyevunyevu wa ndani na uchafuzi.
• Muundo wa msaada: Kubadilishaji hujumuisha kazi za kubadilisha sasa na kutoa msaada kimakaniko kwa ajili ya uwekaji mdogo katika vifaa vya kusimamia umeme vya voltage ya kati.
• Chaguzi za toleo tofauti A1 / A2: A1 na A2 zinatozwa kama toleo tofauti kwa muundo kwa ajili ya mpangilio tofauti wa uwekaji, nafasi za vituo, na mahitaji ya kuunganisha kwenye vifaa.
• Mikondo ya kupima na ulinzi: Bidhaa inaweza kusanidiwa kwa madarasa ya usahihi wa kupima na madarasa ya ulinzi kama vile 10P kulingana na mahitaji ya mradi.
• Pato la sekondari la 1A au 5A: Inafanana na mitambo ya kawaida ya kupima umeme, relay za ulinzi, vifaa vya kufuatilia, na mfumo wa sekondari wa vifaa vya kusimamia umeme.
• Muundo wa kudumu dhidi ya mzunguko fupi: Sasa ya joto ya muda mfupi na daraja za sasa ya kimakaniko zinachaguliwa kulingana na uwiano wa sasa, data ya alama ya bidhaa, na kiwango cha hitilafu cha mfumo.

Kanuni ya Kufanya Kazi

Kubadilishaji la sasa LZZBJ9-12A1 / LZZBJ9-12A2 hufanya kazi kulingana na usukuzi wa umeme. Sasa ya msingi inayopita kwenye waya ya msingi hutoa mtiririko wa umeme katika kipande cha umeme. Waya ya sekondari kisha hutoa ishara ya sasa inayolingana kwenye mitambo, relay, au kifaa cha kufuatilia kilichounganishwa. Mfumo wa upasuaji wa resini ya epoxy hutoa utenganisho wa umeme kati ya mzunguko wa msingi wa voltage ya kati na mzunguko wa sekondari wa kupima wa voltage ya chini.

Kwa matumizi ya kupima, pato la sekondari lazima liweke usawa na uwiano na usahihi wa awamu ndani ya mzigo wa kawaida. Kwa matumizi ya ulinzi wa relay, kipande cha ulinzi lazima kitoze ishara ya sasa inayoweza kutegemewa chini ya hali za sasa ya hitilafu na kulinganisha na mipangilio ya relay ya ulinzi.

Utambulisho wa Modeli

Namba ya modeli inaweza kueleweka kama ifuatavyo:

Data ya Kiufundi

Mikondo na Alama za Vituo

Kubadilishaji la sasa LZZBJ9-12A1 / LZZBJ9-12A2 linaweza kutolewa na usanidi wa mikondo ya sekondari ya kipande kimoja au mikondo mingi kulingana na mahitaji ya kupima na ulinzi ya mradi. Vituo vya kawaida vya sekondari huwa na alama kama 1S1 / 1S2 kwa ajili ya kipande cha kwanza cha sekondari na 2S1 / 2S2 kwa ajili ya kipande cha pili cha sekondari wakati usanidi wa kupima na ulinzi unaposhirikiwa.

Alama za vituo zifuata kanuni za kawaida za ukubaliano wa polariti ya kubadilishaji la sasa. Chini ya hali za kawaida za uendeshaji, utambuzi sahihi wa vituo lazima uzingatiwe ili kuhakikisha usahihi wa kupima, utambuzi wa mwelekeo wa relay, na utendaji wa ulinzi. Mzunguko wa sekondari wa kubadilishaji la sasa haupaswi kuachwa wazi wakati mzunguko wa msingi una umeme.

Sasa ya Kawaida, Usahihi na Marejeleo ya Kudumu Dhidi ya Mzunguko Fupi

Kumbuka: Ushirikiano wa daraja ya usahihi, FS na ALF ni vipengele vilivyo shirikiana kwa ajili ya uwiano wa sasa uliotajwa. Data hapo juu ni kwa ajili ya uteuzi wa kiufundi wa awali. Uwiano wa sasa wa mwisho, daraja ya usahihi, mzigo wa kawaida, FS, ALF, Ith, Idyn, kiwango cha upasuaji, na mahitaji ya jaribio lazima yahakikishwe kulingana na alama ya bidhaa, michoro iliyoidhinishwa, na ripoti ya jaribio la kiwanda.

Masharti ya Huduma

• Mahali pa uwekaji: vifaa vya kusimamia umeme vya voltage ya kati vya ndani
• Voltage ya kawaida: 12kV na chini
• Kipindi cha kawaida: 50Hz / 60Hz
• Joto la mazingira: -5°C hadi +40°C
• Urefu: ≤1000m chini ya masharti ya kawaida ya huduma
• Mazingira ya uwekaji yanapaswa kuwa huru kutokana na tetemeko kali, mavumbi yanayoweza kusambaza umeme, gesi ya kuchoma, viumbe vya kuchoma, uchafuzi mkubwa, na unyevunyevu isiyo ya kawaida.
• Kwa urefu mkubwa, pwani, unyevunyevu, mavumbi mengi, uchafuzi mkubwa, au hali maalum za vifaa, uthibitisho wa kiufundi unahitajika kabla ya kuagiza.

Standardi na Utii

Kubadilishaji la sasa LZZBJ9-12A1 / LZZBJ9-12A2 limeundwa kwa ajili ya matumizi ya kubadilishaji la sasa ya voltage ya kati ya ndani. Linaweza kutolewa kulingana na IEC 60044-1, na mahitaji ya mradi pia yanaweza kufafanua IEC 61869-1, IEC 61869-2, GB/T 20840.1, au GB/T 20840.2. Majaribio ya kawaida, majaribio ya dielektriki, uthibitisho wa usahihi, ukaguzi wa polariti, na mahitaji ya utandaji wa sehemu lazima yahakikishwe kulingana na makubaliano ya kiufundi ya mwisho.

Uwekaji na Viwango

Mfululizo wa LZZBJ9-12A1 / LZZBJ9-12A2 umeundwa kwa ajili ya uwekaji katika vifaa vya kusimamia umeme vya ndani. Toleo la A1 na A2 linapaswa kuchaguliwa kulingana na nafasi ya uwekaji katika vifaa, muundo wa vituo vya msingi, mwelekeo wa vituo vya sekondari, nafasi kati ya vipindi na ardhi, na ufikiaji wa matengenezo. Viwango vya mwisho vya nje na mashimo ya uwekaji lazima yahakikishwe kwa michoro iliyoidhinishwa kabla ya kubunifu vifaa au uzalishaji wa wingi.

Muundo Unaotolewa na Viwango vya Jumla

Kumbuka kuhusu Uwekaji na Usalama

• Hakikisha modeli, daraja ya voltage, uwiano wa sasa, sasa ya sekondari, daraja ya usahihi, mzigo, FS/ALF, na mahitaji ya kudumu dhidi ya mzunguko fupi kabla ya uwekaji.
• Angalia kwamba nafasi ya uwekaji katika vifaa, muunganisho wa barabara ya umeme, nafasi kati ya vipindi, na mpangilio wa kuunganisha kwenye ardhi inafaa michoro iliyoidhinishwa.
• Unganisha vituo vya msingi na sekondari kulingana na alama za vituo na michoro ya waya ya mradi.
• Mzunguko wa sekondari wa kubadilishaji la sasa haupaswi kuachwa wazi wakati mzunguko wa msingi una umeme.
• Wakati wa matengenezo ya mitambo au relay, fungua mzunguko wa sekondari wa CT kabla ya kutenga waya yoyote ya sekondari.
• Nukta moja ya mzunguko wa sekondari inapaswa kuunganishwa kwenye ardhi kulingana na mahitaji ya mradi na mahitaji ya usalama wa umeme ya eneo husika.
• Uwekaji na matengenezo yanapaswa kufanywa na wataalamu wa umeme wa voltage ya kati walio na uwezo.

Maelezo ya Kuagiza

Tafadhali toa habari zifuatazo wakati wa kuagiza au kuomba bei:

• Modeli ya bidhaa: LZZBJ9-12A1 au LZZBJ9-12A2
• Voltage ya kawaida na kiwango cha voltage cha mfumo
• Sasa ya msingi ya kawaida / uwiano wa sasa
• Sasa ya sekondari ya kawaida: 1A au 5A
• Ushirikiano wa daraja ya usahihi wa kupima na ulinzi
• Mzigo wa kawaida kwa kila kipande cha sekondari
• Mahitaji ya FS na ALF ikiwa yameelezwa
• Mahitaji ya kudumu dhidi ya mzunguko fupi: Ith na Idyn
• Kiwango cha upasuaji, mahitaji ya utandaji wa sehemu, na standardi inayotumika
• Aina ya vifaa, mpangilio wa uwekaji, mwelekeo wa vituo, na michoro ya nje inayohitajika
• Kiasi, cheti, ripoti ya majaribio ya kawaida, alama, na mahitaji ya kifurushi

Mwongozo wa Uteuzi

1. Hakikisha voltage ya mfumo: Chagua CT hii kwa ajili ya mfumo wa ndani wa voltage ya kati wenye kiwango hadi 12kV.
2. Hakikisha toleo tofauti la kimakaniko: Chagua LZZBJ9-12A1 au LZZBJ9-12A2 kulingana na mpangilio wa uwekaji katika vifaa na mwelekeo wa vituo.
3. Hakikisha uwiano wa sasa: Chagua sasa ya msingi ya kawaida kulingana na mzigo wa vituo vya umeme, sasa ya kawaida ya uendeshaji, na eneo la ulinzi.
4. Chagua sasa ya sekondari: Tumia 5A kwa ajili ya mpangilio wa kawaida wa waya fupi za sekondari na 1A pale ambapo mzigo wa sekondari duni au umbali mrefu wa waya unahitajika.
5. Fafanua mikondo ya kupima na ulinzi: Eleza kila kipande cha sekondari kwa kujitegemea kwa daraja ya usahihi, mzigo, FS, au ALF.
6. Thibitisha mzigo wa kawaida: Jumla ya mzigo wa mitambo, relay, na waya za sekondari haipaswi kuzidi pato la kawaida la kila kipande.
7. Angalia kudumu dhidi ya mzunguko fupi: Ith na Idyn lazima kikutoshe au kizidi sasa ya mzunguko fupi inayotarajiwa na sasa ya juu ya mfumo wa vifaa.
8. Hakikisha majaribio na nyaraka: Fafanua vicheti vya majaribio ya kawaida, jaribio la utandaji wa sehemu, nyaraka za majaribio ya aina, na standardi zinazotumika ikiwa zinahitajika.
