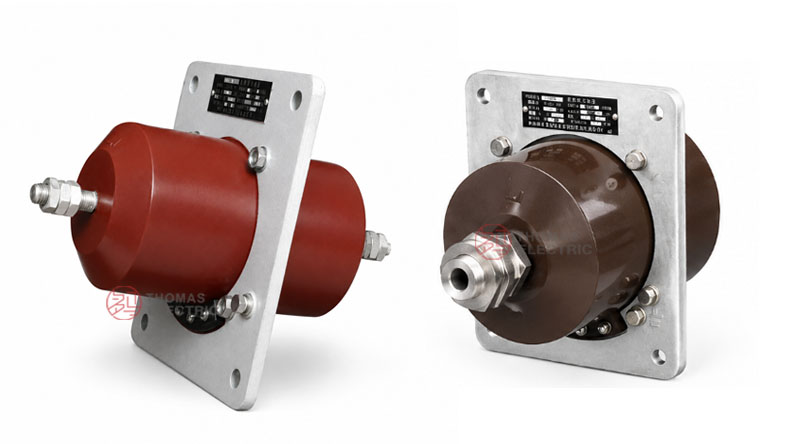

Ürün Genel Bakışı
LDZ1-10 akım transformatörü, 50 Hz anma frekanslı ve 10 kV anma gerilim sınıfına sahip AC güç sistemleri için tasarlanmış, iç mekânda kullanılan epoksi reçineli döküm tek geçişli bir akım transformatörüdür. Esas olarak iç mekân orta gerilimli şalter hücrelerinde ve dağıtım sistemlerinde akım ölçümü, elektrik enerjisi sayaçlaması ve röle koruması amacıyla kullanılır.
Ürün, tavlanmış halka nüve yapısını benimsemiştir. Primer iletken, transformatör gövdesinden tek tur olarak primer devreyi oluşturacak şekilde geçerken, sekonder sargı ve manyetik nüve, yalıtım ve mekanik koruma amacıyla epoksi reçinesiyle birlikte dökülür. Döküm gövde tabanında etiket plakası, topraklama cıvatası ve montaj delikleri bulunur; bu da ürünün sabit iç mekân şalter hücrelerine duvardan geçirme yöntemiyle monte edilmesine uygundur.
Uluslararası projelerde bu ürün, yalıtım seviyesi, işletme koşulları, dış boyut çizimi ve proje standardının seçim öncesi onaylanması şartıyla 10 kV, 11 kV ve 12 kV sınıfı iç mekân orta gerilimli uygulamalar için kullanılabilir.
Ürün Türü
| Öğe | Teknik Özellik |
|---|---|
| Ürün adı | İç Mekân Epoksi Reçineli Döküm Tek Geçişli Akım Transformatörü |
| Model serisi | LDZ1-10 |
| Ürün yapısı | Tek geçişli tip, epoksi reçineli döküm yalıtımı, tavlanmış halka nüve yapısı |
| Gerilim sınıfı | 10 kV sınıfı; proje onayı ile 10 kV, 11 kV ve 12 kV sınıfı iç mekân sistemlerinde uygulanabilir |
| Anma frekansı | 50 Hz |
| Montaj türü | Sabit iç mekân şalter hücrelerine duvardan geçirme yöntemiyle montaj |
| Tipik uygulamalar | Akım ölçümü, elektrik enerjisi sayaçlaması, röle koruması, şalter hücresi ölçüm aletleri |

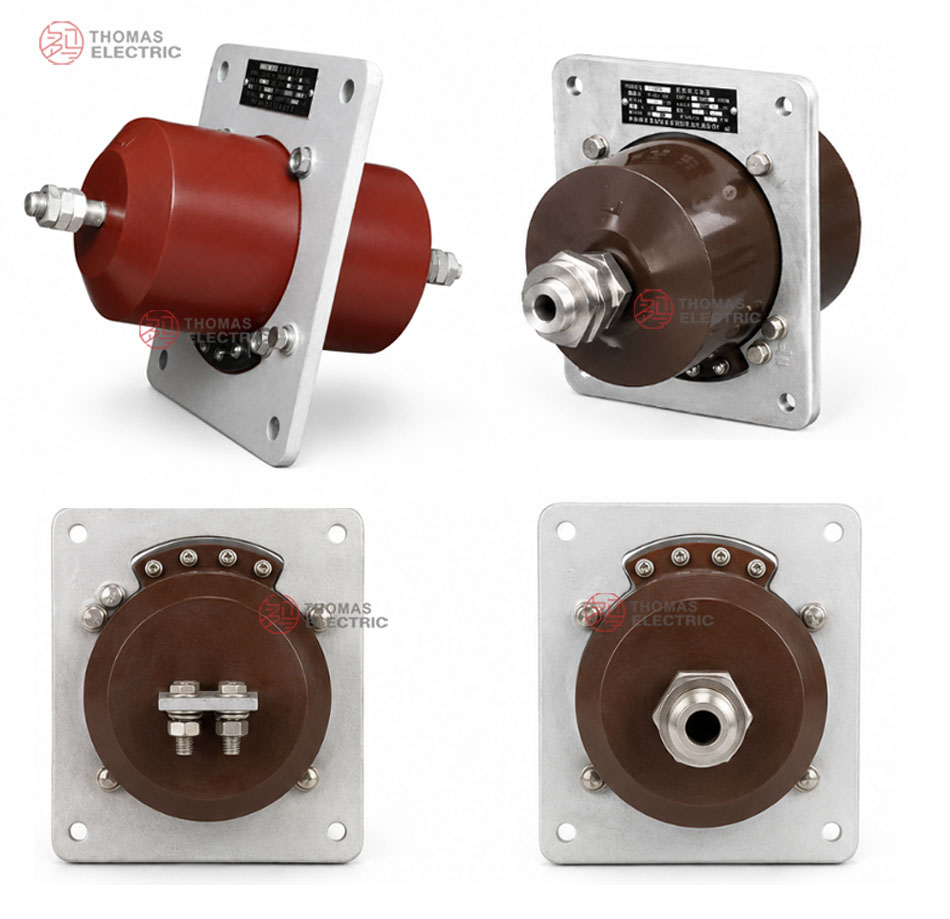

Ürün Görseli
Uygulama Alanları
- 10 kV, 11 kV ve 12 kV sınıfı iç mekân orta gerilimli dağıtım sistemleri
- Sabit şalter hücreleri, besleme panoları ve iç mekân güç dağıtım panoları
- Akım ölçümü ve elektrik enerjisi sayaçlama devreleri
- Röle koruma ve besleme izleme devreleri
- Primer iletkenin AKT gövdesinden geçtiği duvardan geçirme montajları
- Endüstriyel trafo merkezleri, güç dağıtım odaları ve tam donanımlı elektrik ekipmanları
Özellikler
- Tek geçişli tasarım: Primer iletken AKT gövdesinden bir kez geçerek iç mekân şalter hücrelerinde primer devre düzenini basitleştirir.
- Epoksi reçineli döküm yalıtımı: Sekonder sargı ve tavlanmış halka nüve, yalıtım kararlılığı ve mekanik koruma sağlamak üzere epoksi reçinesiyle dökülür.
- Duvardan geçirme montajı: Döküm gövde tabanında, pano veya şalter hücresi yapılarına sabit montaj için montaj delikleri bulunur.
- Sayaçlama ve koruma kullanımı: Ürün, akım ölçümü, enerji sayaçlaması ve röle koruma devreleri için uygundur.
- Entegre topraklama ve etiketleme: Ürün gövdesinde etiket plakası yeri ve topraklama cıvatası bulunarak daha güvenli montaj ve bakım tanımlaması sağlanır.
- İç mekân orta gerilimli uygulama: Reçine yalıtımlı AKT yapısının gerekli olduğu kontrollü iç mekân ortamları için uygundur.
Çalışma Prensibi
LDZ1-10 akım transformatörü elektromanyetik indüksiyon prensibine göre çalışır. Primer iletken transformatör gövdesinden geçip akım taşıdığında, tavlanmış halka nüvede manyetik akı oluşur. Sekonder sargı, bağlı sayaçlar, röleler veya izleme cihazları için orantılı bir akım sinyali üretir. Epoksi reçineli döküm yalıtımı, orta gerilimli primer devreyi alçak gerilimli sekonder devreden ayırır.
Sayaçlama devreleri için AKT, gerekli doğruluk sınıfı, anma yükü ve bağlanan enstrüman yüküne göre seçilmelidir. Röle koruma devreleri için akım oranı, sekonder yükü ve koruma ayarları, sistem çalışma akımı ve arıza akımı seviyesiyle uyumlu olmalıdır.

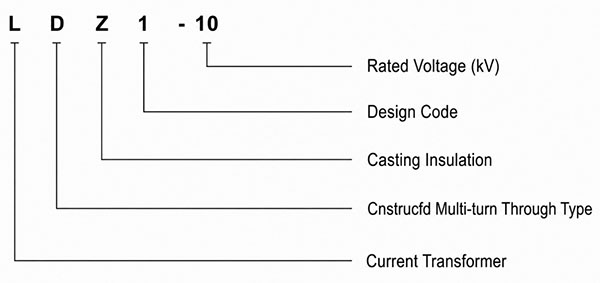

Model Tanımı
Model kodu aşağıdaki gibi yorumlanabilir:
| Kod | Anlamı |
|---|---|
| L | Akım transformatörü |
| D | Tek geçişli tip |
| Z | Epoksi reçineli döküm yalıtımı |
| 1 | Tasarım sıra kodu |
| 10 | Anma gerilim sınıfı: 10 kV sınıfı |
Teknik Veriler
| Öğe | Teknik Özellik |
|---|---|
| Anma gerilim sınıfı | 10 kV sınıfı; proje onayı ile 10 kV, 11 kV ve 12 kV sınıfı iç mekân sistemlerinde uygulanabilir |
| Anma frekansı | 50 Hz |
| Yalıtım türü | Epoksi reçineli döküm yalıtımı |
| Nüve yapısı | Tavlanmış halka nüve |
| Primer yapısı | Tek geçişli primer iletken düzeni |
| Sekonder çıkışı | Sayaçlama veya röle koruma gereksinimine göre yapılandırılır |
| Montaj yöntemi | Sabit şalter hücresi veya pano yapısına duvardan geçirme yöntemiyle montaj |
| İşletme irtifahı | Standart işletme koşullarında 1000 m’yi geçmez |
| Ortam sıcaklığı | -5°C ila +40°C |
| Göreli nem | 20°C referans koşulunda %85’in altındadır |
| Titreşim performansı | 0,4g üç sinüs dalgalı doğrudan titreşim testinden başarıyla geçmiştir; bu, dokuz şiddet dereceli deprem referansına eşdeğerdir |
Seçim Tablosu
Son akım oranı, sekonder akımı, doğruluk sınıfı ve anma çıkış gücü, bağlı sayaç, röle, kablo yükü ve şalter hücresinin arıza akımı seviyesine göre seçilmelidir. Uyumlu web sitesi görünümü için uzun tablo başlıkları birden fazla satıra bölünmüştür.
| Seçim Öğesi |
Genel Gereksinim |
Mühendislik Notu |
|---|---|---|
| Anma gerilimi | 10 kV sınıfı | 10 kV, 11 kV ve 12 kV sınıfı iç mekân sistemleri için yalıtım seviyesi ve uygulanabilir standart onaylanmalıdır. |
| Anma frekansı | 50 Hz | 60 Hz gereksinimi sipariş öncesi ayrı olarak onaylanmalıdır. |
| Akım oranı | Proje özelidir | Besleme anma akımı, sayaçlama aralığı ve koruma ayarına göre seçilmelidir. |
| Sekonder akımı | Siparişe göre 5 A veya 1 A | Kısa sekonder kablolar için 5 A yaygındır; uzun kablolu devrelerde yükü azaltmak için 1 A tercih edilebilir. |
| Doğruluk sınıfı | Sayaçlama veya koruma sınıfı | Hem sayaçlama hem de koruma işlevi gerekiyorsa her sekonder nüve ayrı ayrı belirtilmelidir. |
| Anma yükü | Proje özelidir (VA) | Toplam sayaç, röle ve kablo yükü, seçilen nüvenin anma çıkış gücünü aşmamalıdır. |
Not: Nihai teknik parametreler, etiket plakası, onaylı çizim, teknik anlaşma ve fabrika test raporuna göre onaylanmalıdır.
İşletme Koşulları
- Montaj yeri: iç mekân orta gerilimli şalter hücresi
- İrtifa: standart işletme koşullarında 1000 m’yi geçmez
- Ortam sıcaklığı: -5°C ila +40°C
- Göreli nem: 20°C referans koşulunda %85’in altındadır
- Ürün, 0,4g üç sinüs dalgalı doğrudan titreşim testinden başarıyla geçmiştir; bu, dokuz şiddet dereceli deprem referansına eşdeğerdir.
- Montaj ortamı, belirtilen koşulların ötesinde şiddetli titreşim, aşındırıcı gaz, patlayıcı ortam, iletken toz, ağır kirlilik ve anormal yoğuşmadan arındırılmış olmalıdır.
Standartlar ve Uyumluluk
LDZ1-10 akım transformatörü, iç mekân orta gerilimli akım transformatörü uygulamaları için tasarlanmıştır. Proje gereksinimleri, nihai teknik anlaşmaya göre IEC veya GB akım transformatörü standartlarını belirtebilir. Rutin muayene genellikle görünüş kontrolü, oran testi, polarite doğrulaması, doğruluk testi, yalıtım direnci testi ve gerekli olduğunda güç frekanslı dayanım testini içerir.

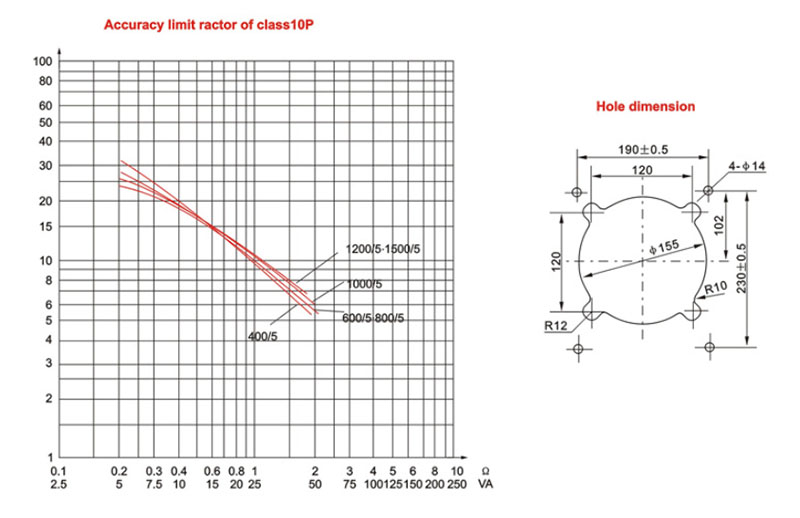

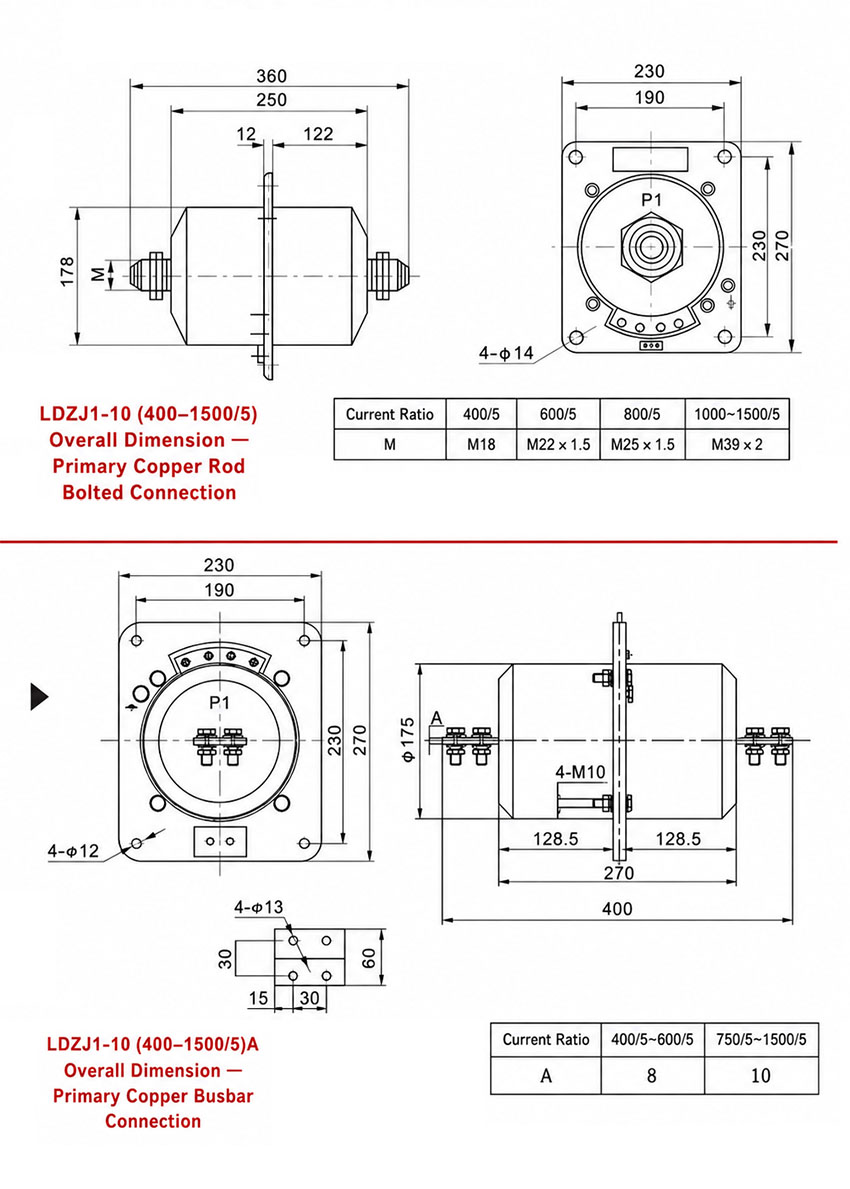

Montaj ve Boyutlar
LDZ1-10 akım transformatörü, sabit şalter hücrelerine duvardan geçirme yöntemiyle monte edilmek üzere tasarlanmıştır. Döküm gövde tabanında etiket plakası, topraklama cıvatası ve montaj delikleri bulunur. Pano üretimi öncesinde montaj deliği pozisyonu, primer iletken yolu, uç erişimi ve yalıtım açıklığı onaylı dış boyut çizimiyle doğrulanmalıdır.
Boyutlar
| Öğe | Boyut / Not |
|---|---|
| Montaj yapısı | Sabit şalter hücresi veya pano yüzeyine duvardan geçirme yöntemiyle montaj |
| Primer yolu | Tek geçişli iletken veya bara düzeni |
| Taban yapısı | Montaj delikleri olan döküm gövde tabanı |
| Topraklama noktası | Ürün gövdesinde topraklama cıvatası bulunmaktadır |
| Çizim onayı | Nihai dış boyutlar ve delik ölçüleri pano üretimi öncesinde onaylanmalıdır |
Güvenlik Notları
- Montajdan önce model, gerilim sınıfı, akım oranı, doğruluk sınıfı ve anma yükünü doğrulayın.
- Montajdan önce duvardan geçirme deliği pozisyonunu, primer iletken açıklığını, sekonder uç erişimini ve topraklama düzenini kontrol edin.
- Primer ve sekonder uçları, uç işaretlemelerine ve proje kablo bağlantısı şemasına göre bağlayın.
- Akım transformatörünün sekonder devresi, primer devre enerjiliyken açık devre yapılmamalıdır.
- Sayaçlar veya röleler sökülmeden önce, AKT sekonder devresi onaylı kısa devre bloğu kullanılarak kısa devre yapılmalıdır.
- Montaj ve bakım işlemleri, yetkili orta gerilimli elektrik personeli tarafından gerçekleştirilmelidir.
Sipariş Bilgileri
Sipariş verirken veya fiyat teklifi talep ederken lütfen aşağıdaki bilgileri sağlayın:
- Ürün modeli: LDZ1-10
- Anma gerilimi ve sistem gerilim sınıfı
- Anma primer akımı ve anma sekonder akımı
- Doğruluk sınıfı ve anma yükü
- Sayaçlama veya röle koruma uygulama gereksinimi
- Montaj çizimi, duvardan geçirme açıklığı ve uç yönü
- İrtifa, nem, kirlilik seviyesi veya titreşim gereksinimi özel ise işletme koşulları
- Miktar, sertifikalar, test raporları, etiketleme ve ambalaj gereksinimleri
Seçim Kılavuzu
- Gerilim sınıfını onaylayın: Yalıtım onayı sonrası uluslararası 10 kV, 11 kV ve 12 kV sınıfı uygulamalar dahil olmak üzere yaklaşık 10 kV sınıfı iç mekân orta gerilimli sistemler için LDZ1-10’u seçin.
- Montajı onaylayın: Şalter hücresine duvara monte edilen tek geçişli AKT yapısı gerektiğinde bu modeli kullanın.
- Akım oranını seçin: Akım oranını, besleme yük akımına, sayaçlama aralığına ve koruma ayarına göre belirleyin.
- Nüve işlevini belirtin: Sekonder devrenin ölçüm, enerji sayaçlaması veya röle koruması için mi kullanılacağını tanımlayın.
- Yükü kontrol edin: Sayaçlar, röleler ve sekonder kabloların toplam yükü, AKT’nin anma çıkış gücünü aşmamalıdır.
- Çizimi onaylayın: Üretim öncesinde duvardan geçirme açıklığını, taban montaj deliklerini, iletken yolunu, uç yönünü ve bakım erişimini kontrol edin.
