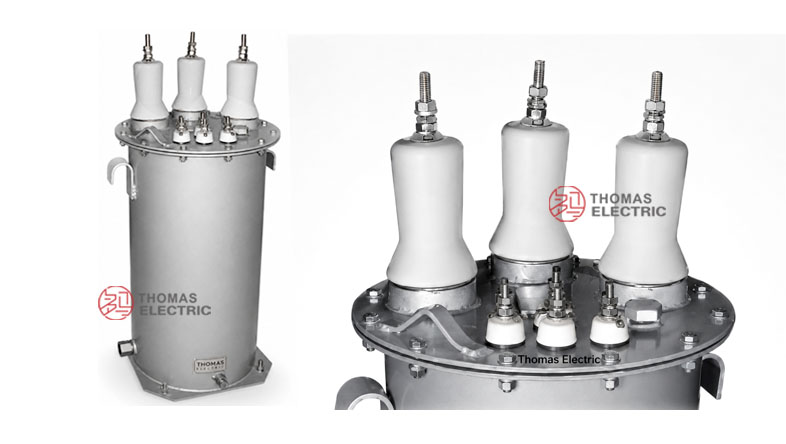

پروڈکٹ کا جائزہ
JSJB-6/10G انڈور آئل امیرسڈ وولٹیج ٹرانسفارمر ایک تین فیز میڈیم وولٹیج وولٹیج ٹرانسفارمر ہے جو 6kV اور 10kV AC پاور سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ یہ پرائمری سسٹم وولٹیج کو معیاری 100V سیکنڈری وولٹیج سگنل میں تبدیل کرنے کے لیے استعمال ہوتا ہے تاکہ وولٹیج کی پیمائش، توانائی کی ناپ تول اور ریلے حفاظتی سرکٹس کے لیے استعمال کیا جا سکے۔
یہ سیریز ایسے تین فیز سسٹمز کے لیے ڈیزائن کی گئی ہے جن کا نیوٹرل پوائنٹ براہ راست زمین سے منسلک نہ ہو۔ یہ میڈیم وولٹیج ڈسٹری بیوشن رومز، میٹرنگ پینلز، پاور میٹرنگ سرکٹس اور حفاظتی سسٹمز میں انڈور انسٹالیشن کے لیے موزوں ہے جہاں آئل امیرسڈ وولٹیج ٹرانسفارمر کی ساخت درکار ہو۔
درخواست کی پوزیشن
JSJB-6/10G وولٹیج ٹرانسفارمر عام طور پر میڈیم وولٹیج ڈسٹری بیوشن سسٹم کے وولٹیج میٹرنگ اور حفاظتی سرکٹ میں نصب کیا جاتا ہے۔ یہ میٹرز، ریلے، کنٹرول ڈیوائسز اور مانیٹرنگ انسٹرومنٹس کو سیکنڈری وولٹیج سگنل فراہم کرتا ہے۔
اہم درخواستیں
- 6kV اور 10kV میڈیم وولٹیج پاور ڈسٹری بیوشن سسٹمز
- وولٹیج میٹرنگ اور اشارہ دینے والے سرکٹس
- توانائی کی ناپ تول اور پاور میٹرنگ سسٹمز
- ریلے حفاظتی وولٹیج ان پٹ سرکٹس
- انڈور سب اسٹیشنز اور ڈسٹری بیوشن رومز
- تین فیز سسٹمز جن کے نیوٹرل پوائنٹس براہ راست زمین سے منسلک نہ ہوں
اہم خصوصیات
| آئٹم | خصوصیات |
|---|---|
| ماڈل سیریز | JSJB-6 / JSJB-10 / JSJB-6/10G |
| پروڈکٹ کی قسم | تین فیز وولٹیج ٹرانسفارمر / پوٹینشل ٹرانسفارمر |
| انسٹالیشن | انڈور |
| انسولیشن ساخت | آئل امیرسڈ / آئل فِلڈ انسولیشن |
| سسٹم وولٹیج کلاس | 6kV اور 10kV |
| درجہ بند پرائمری وولٹیج | 6000V یا 10000V |
| درجہ بند سیکنڈری وولٹیج | 100V |
| درجہ بند فریکوئنسی | 50Hz یا 60Hz |
| ونڈنگ کنکشن گروپ | Y/Y0-12 |
| سروس کی حالت | نیوٹرل پوائنٹ براہ راست زمین سے منسلک نہ ہونے والا سسٹم |
| اہم کام | وولٹیج میٹرنگ، توانائی کی ناپ تول اور ریلے حفاظت |
درخواست کی مناسبت
مناسب ہے
- انڈور 6kV اور 10kV AC ڈسٹری بیوشن سسٹمز کے لیے
- ایسے تین فیز سسٹمز جن کے نیوٹرل پوائنٹس براہ راست زمین سے منسلک نہ ہوں
- وولٹیج میٹرنگ اور مانیٹرنگ کی درخواستیں جنہیں 100V سیکنڈری آؤٹ پٹ کی ضرورت ہو
- ریلے حفاظتی سرکٹس جنہیں وولٹیج ریفرنس سگنلز کی ضرورت ہو
- منصوبے جنہیں انڈور آئل امیرسڈ وولٹیج ٹرانسفارمر کی ضرورت ہو
غیر مستحسن ہے
- بلا حفاظتی انکلوژر کے بغیر آؤٹ ڈور ننگی انسٹالیشن کے لیے
- میڈیم وولٹیج ڈیزائن رینج سے نیچے کے لو وولٹیج سسٹمز کے لیے
- براہ راست زمین سے منسلک نیوٹرل کی ضرورت والے سسٹمز کے لیے جب تک تکنیکی تصدیق نہ ہو جائے
- کمپیکٹ سوئچ گیئر جس میں ڈرائی ٹائپ یا ایپوکسی کاسٹ ریزن وولٹیج ٹرانسفارمرز کی ضرورت ہو
- منصوبے جنہیں خصوصی کنکشن گروپس یا سیکنڈری تناسب کی ضرورت ہو بغیر تصدیق کے
ٹیکنیکل ساخت
| جزو | تفصیل |
|---|---|
| کور | CR-ٹائپ آئرن کور جو تین پوسٹس پر نصب تین فیز کوائل یونٹس پر مشتمل ہے |
| ونڈنگ | وولٹیج ٹرانسفارمیشن اور سیکنڈری سگنل آؤٹ پٹ کے لیے پرائمری اور سیکنڈری ونڈنگز |
| انسولیشن | ڈائی الیکٹرک کارکردگی اور حرارت کی منتقلی کے لیے آئل امیرسڈ انسولیشن ساخت |
| آئل ٹینک | آئل فِلڈ ساخت والی سلنڈریکل آئل ٹینک |
| پورسلین بشنگز | ٹینک کے ڈھکن سے پرائمری آؤٹ لیٹ پورسلین بشنگز کے ذریعے |
| آئل لیول کلیئرنس | نمونہ ڈیٹا کے مطابق آئل سطح سے ٹینک کے ڈھکن تک کا فاصلہ تقریباً 10–15mm ہے |
| سیکنڈری وائرنگ | میٹرنگ انسٹرومنٹس اور ریلے حفاظتی ڈیوائسز کے لیے سیکنڈری ونڈنگ آؤٹ پٹ |
ماڈل کی نامزدگی
JSJB-6/10G ماڈل کوڈ کی وضاحت درج ذیل ہے:
| کوڈ | معنی |
|---|---|
| J | وولٹیج ٹرانسفارمر |
| S | تین فیز ساخت |
| J | آئل فِلڈ / آئل امیرسڈ انسولیشن ٹائپ |
| B | حفاظتی ٹائپ / حفاظت سے متعلق ڈیزائن کوڈ |
| 6 / 10 | درجہ بند وولٹیج گریڈ: 6kV یا 10kV |
| G | پروڈکٹ ویریئنٹ / مینوفیکچرر کی خصوصیات کے مطابق ڈیزائن کوڈ |
ٹیکنیکل ڈیٹا
مندرجہ ذیل ٹیکنیکل ڈیٹا JSJB-6 اور JSJB-10 پروڈکٹ نمونہ معلومات پر مبنی ہے۔ حتمی پیرامیٹرز کی تصدیق منظور شدہ ٹیکنیکل خصوصیات، منصوبہ کی ضروریات اور نیم پلیٹ ڈیٹا کے مطابق کی جانی چاہیے۔
| ٹائپ | درجہ بند
وولٹیج (V) |
درجہ بند
صارفیت (VA) |
حد کی صارفیت (VA) | کنکشن
گروپ |
وزن
(kg) |
|||
|---|---|---|---|---|---|---|---|---|
| پرائمری
ونڈنگ |
سیکنڈری
ونڈنگ |
0.5 | 1 | 3 | ||||
| JSJB-6 | 6000 | 100 | 80 | 150 | 320 | 640 | Y/Y0-12 | 48 |
| JSJB-10 | 10000 | 100 | 120 | 200 | 480 | 960 | Y/Y0-12 | 105 |
ٹیکنیکل نوٹس:
- ہائی وولٹیج اور لو وولٹیج دونوں اطراف کا فیز ترتیب A-B-C اور a-b-c کے مطابق ہونا چاہیے؛ بصورت دیگر درستگی متاثر ہو سکتی ہے۔
- پروڈکٹ نمونہ نوٹ کے مطابق یہ پروڈکٹ 115% درجہ بند وولٹیج کی طویل مدتی حالت میں کام کر سکتا ہے۔
- سروس کی حالت: نیوٹرل پوائنٹ براہ راست زمین سے منسلک نہ ہونے والا سسٹم۔
سروس کی شرائط
- بلندی: 1000m سے زیادہ نہ ہو
- ماحول کا درجہ حرارت: -25°C سے +40°C
- نسبتی نمی: 20°C پر 85% سے کم
- پروڈکٹ نمونہ بیان کے مطابق 0.4g تین سائن ویوز کی شدت کے ساتھ براہ راست کمپن ٹیسٹنگ پاس کر چکا ہے، جو زلزلے کی شدت کی اعلیٰ حالت کے برابر ہے۔
- انسٹالیشن کا ماحول انڈور، صاف اور آئل امیرسڈ میڈیم وولٹیج سامان کے لیے موزوں ہونا چاہیے۔

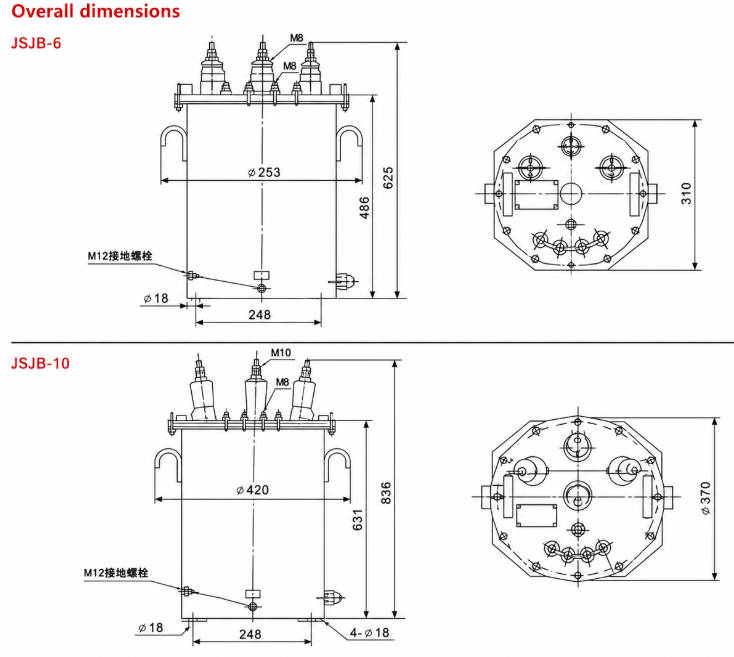

انسٹالیشن اور پیمائشیں
JSJB-6/10G سیریز کو منظور شدہ منصوبہ ڈرائنگ، وائرنگ ڈائریم اور فاؤنڈیشن لے آؤٹ کے مطابق انسٹال کیا جانا چاہیے۔ انسٹالیشن سے پہلے ٹینک کے سائز، پورسلین بشنگ کلیئرنس، سیکنڈری ٹرمینل کی پوزیشن، گراؤنڈنگ پوائنٹ اور درکار رکھ رکھاؤ کی جگہ کی تصدیق کریں۔

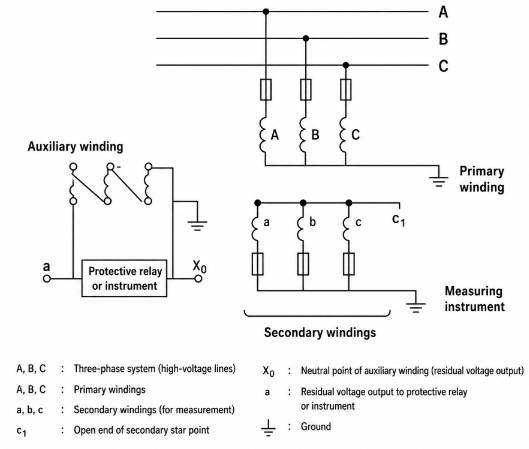

ٹرمینل اور وائرنگ کے نوٹس
- پرائمری ٹرمینلز ٹینک کے ڈھکن پر پورسلین بشنگز کے ذریعے مرتب کیے جاتے ہیں۔
- سیکنڈری ٹرمینلز کو منظور شدہ وائرنگ ڈائریم کے مطابق جوڑا جانا چاہیے۔
- متعلقہ فیز ترتیب ہائی وولٹیج اطراف پر A-B-C اور لو وولٹیج اطراف پر a-b-c ہونا چاہیے۔
- ونڈنگ کنکشن گروپ ٹیکنیکل ڈیٹا ٹیبل کے مطابق Y/Y0-12 ہے۔
- گراؤنڈنگ منصوبہ کے بجلی کی حفاظتی اصولوں کے مطابق مکمل کی جانی چاہیے۔
مطابقت اور ٹیسٹنگ
JSJB-6/10G سیریز میڈیم وولٹیج وولٹیج ٹرانسفارمر کی درخواستوں کے لیے ڈیزائن کی گئی ہے۔ لاگو ہونے والے معیارات، ٹیسٹ کی ضروریات اور قبولیت کے معیارات کی تصدیق منصوبہ کی خصوصیات، مقامی گرڈ کی ضروریات اور حتمی ٹیکنیکل معاہدے کے مطابق کی جانی چاہیے۔
عام رُٹین ٹیسٹس
- ظاہری معائنہ اور نیم پلیٹ کی تصدیق
- تناسب کی تصدیق
- قطبیت اور ٹرمینل مارکنگ کی جانچ
- مخصوص بوجھ پر درستگی کا ٹیسٹ
- پاور فریکوئنسی وِد اسٹینڈ وولٹیج ٹیسٹ
- انسولیشن ریزسٹنس ٹیسٹ
- آئل لیول اور سیلنگ کی جانچ
- منصوبہ کی ضرورت ہونے پر کنکشن گروپ کی تصدیق
انجینئرنگ کے نوٹس
- عام آپریشن کے دوران سیکنڈری سرکٹ کو شارٹ سرکٹ نہیں کیا جانا چاہیے۔
- غلطی کی پیمائش سے بچنے کے لیے کمیشننگ سے پہلے فیز ترتیب کی جانچ کریں۔
- کل سیکنڈری بوجھ منتخب کردہ درستگی گریڈ کے لیے درجہ بند صارفیت سے زیادہ نہیں ہونا چاہیے۔
- ٹرانسفارمر کو تکنیکی تصدیق کے بغیر مقررہ سروس کی شرائط سے باہر آپریٹ نہیں کیا جانا چاہیے۔
- معائنہ کے دوران آئل لیول، سیلنگ کی حالت، پورسلین بشنگز اور گراؤنڈنگ کنکشن کی جانچ کریں۔
- انسٹالیشن اور کمیشننگ اہل بجلی کے عملے کے ذریعے کیا جانا چاہیے۔
انتخاب کی گائیڈ
درجہ بند وولٹیج تناسب کا انتخاب کیسے کریں
پرائمری سسٹم وولٹیج کے مطابق ٹرانسفارمر کا انتخاب کریں۔ 6kV سسٹم کے لیے، عام طور پر 6000V پرائمری وولٹیج اور 100V سیکنڈری وولٹیج کے ساتھ JSJB-6 منتخب کیا جاتا ہے۔ 10kV سسٹم کے لیے، عام طور پر 10000V پرائمری وولٹیج اور 100V سیکنڈری وولٹیج کے ساتھ JSJB-10 منتخب کیا جاتا ہے۔
درجہ بند آؤٹ پٹ کا انتخاب کیسے کریں
درجہ بند آؤٹ پٹ کا انتخاب جڑے ہوئے سیکنڈری بوجھ کے مطابق کیا جانا چاہیے۔ سیکنڈری بوجھ میں میٹرز، ریلے، مانیٹرنگ ڈیوائسز، ٹرمینل ڈیوائسز اور وائرنگ کا نقصان شامل ہوتا ہے۔ کل بوجھ درکار درستگی کلاس کے تحت درجہ بند آؤٹ پٹ سے زیادہ نہیں ہونا چاہیے۔
درستگی کلاس کا انتخاب کیسے کریں
درستگی کلاس کا انتخاب سرکٹ کے کام کے مطابق کیا جانا چاہیے۔ کلاس 0.5 عام طور پر زیادہ درستگی والے میٹرنگ سرکٹس کے لیے استعمال ہوتی ہے، کلاس 1 عام پیمائش کے لیے استعمال کی جا سکتی ہے، اور کلاس 3 عام طور پر اشارہ دینے یا حفاظت سے متعلق معاون کاموں کے لیے استعمال ہوتی ہے جہاں کم درستگی قابل قبول ہو۔
سسٹم نیوٹرل کی حالت کی تصدیق کیسے کریں
یہ سیریز ایسے سسٹمز کے لیے ہے جہاں نیوٹرل پوائنٹ براہ راست زمین سے منسلک نہ ہو۔ انتخاب سے پہلے سسٹم گراؤنڈنگ کا طریقہ، وائرنگ ڈائریم اور حفاظتی اسکیم کی تصدیق کریں تاکہ یقینی بنایا جا سکے کہ منتخب کردہ وولٹیج ٹرانسفارمر بجلی کے ڈیزائن سے مماثل ہے۔
آرڈرنگ کی معلومات
آرڈر دینے یا قیمت کی درخواست دیتے وقت درج ذیل معلومات فراہم کریں:
- پروڈکٹ ماڈل: JSJB-6، JSJB-10 یا JSJB-6/10G
- درجہ بند پرائمری وولٹیج اور سیکنڈری وولٹیج
- درجہ بند فریکوئنسی: 50Hz یا 60Hz
- درکار درستگی گریڈ اور درجہ بند آؤٹ پٹ
- کنکشن گروپ کی ضرورت، جیسے Y/Y0-12
- سسٹم نیوٹرل گراؤنڈنگ کا طریقہ
- انسٹالیشن سائٹ کی حالت: انڈور، بلندی، ماحول کا درجہ حرارت اور نمی
- مقدار
- ڈرائنگز، ٹیسٹ رپورٹس، سرٹیفکیٹس، نیم پلیٹ کی زبان، پیکیجنگ یا شپنگ کے لیے خصوصی ضروریات
