پروڈکٹ کا جائزہ

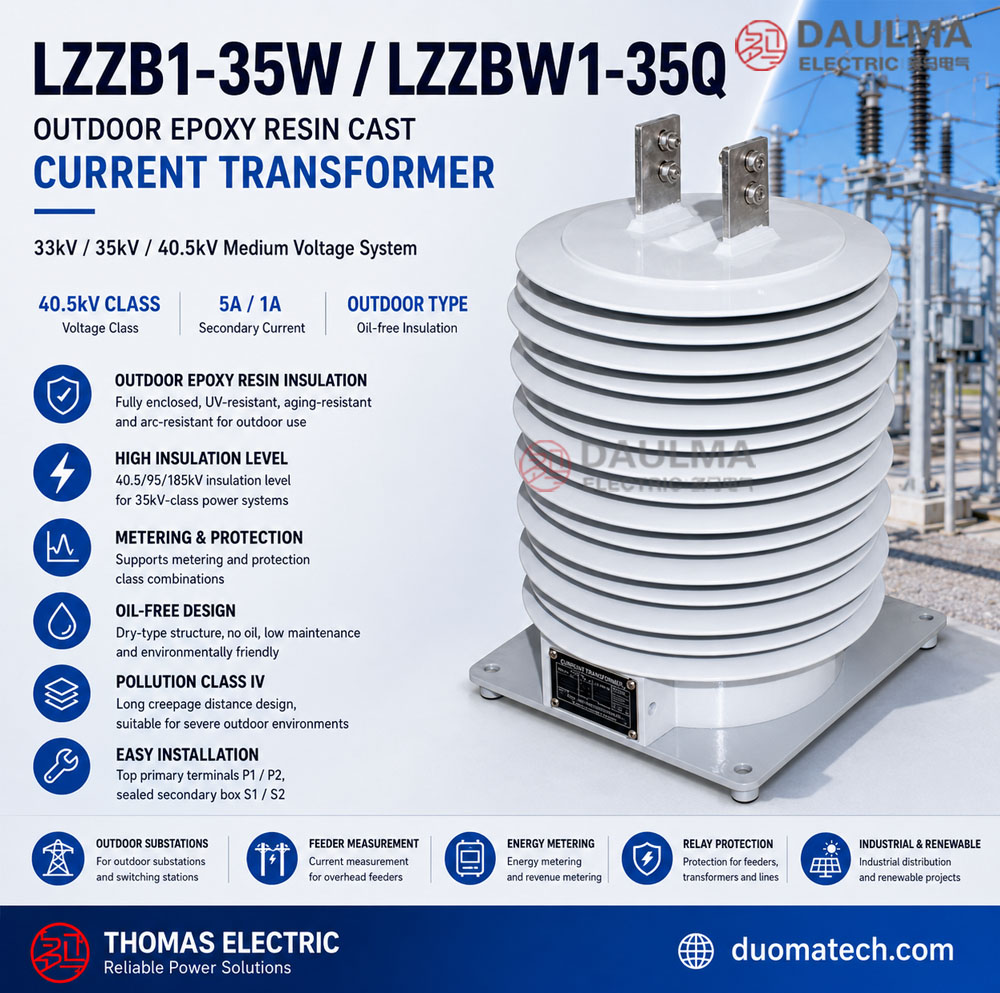

LZZB1-35W / LZZBW1-35Q آؤٹ ڈور ایپوکسی ریزن کاسٹ کرنٹ ٹرانسفارمر ایک مکمل طور پر بند، ستون نما خشک کرنٹ ٹرانسفارمر ہے جو 33kV، 35kV اور 40.5kV آؤٹ ڈور پاور سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ یہ 50Hz یا 60Hz کی درجہ بندی شدہ فریکوئنسی والے AC نیٹ ورکس میں کرنٹ کی پیمائش، توانائی کی ناپ تول اور رلے کے تحفظ کے لیے استعمال ہوتا ہے۔ اس پروڈکٹ میں آؤٹ ڈور گریڈ ایپوکسی ریزن کاسٹنگ انسولیشن استعمال ہوتی ہے، جس میں پرائمری وائنڈنگ، سیکنڈری وائنڈنگ اور مقناطیسی کور ریزن باڈی کے اندر سیل ہوتے ہیں تاکہ ایک میکینیکلی مضبوط اور موسم کے خلاف مزاحمت رکھنے والا انسولیشن ڈھانچہ تشکیل دیا جا سکے۔
یہ ماڈل یوٹیلیٹی فیڈرز، آؤٹ ڈور سب اسٹیشنز، پول پر نصب شدہ آلات، کمپیکٹ سب اسٹیشنز اور صنعتی تقسیم کے نظاموں کے لیے ایک 40.5kV کلاس کا آؤٹ ڈور خشک قسم کا CT ہے۔ تیل میں ڈوبے ہوئے آؤٹ ڈور CTs کے مقابلے میں، LZZB1-35W / LZZBW1-35Q میں تیل بالکل نہیں ہوتا، اس کی دیکھ بھال آسان ہوتی ہے اور رساؤ سے متعلق خطرات کم ہوتے ہیں۔ 24kV آؤٹ ڈور ایپوکسی CTs کے مقابلے میں، یہ 40.5/95/185kV کی اعلیٰ انسولیشن سطح، زیادہ کریپیج فاصلہ، مضبوط اوور وولٹیج برداشت کی صلاحیت اور آلودگی کلاس IV تک کی آؤٹ ڈور آلودگی کی خدمات کے لیے بنایا گیا ہے۔
پروڈکٹ کی قسم
| آئٹم | تفصیل |
|---|---|
| پروڈکٹ کا نام | آؤٹ ڈور ایپوکسی ریزن کاسٹ کرنٹ ٹرانسفارمر |
| ماڈل | LZZB1-35W / LZZBW1-35Q |
| انسٹالیشن کی حالت | آؤٹ ڈور |
| ڈھانچہ | مکمل طور پر بند ستون نما ڈھانچہ |
| درخواست | کرنٹ کی پیمائش، توانائی کی ناپ تول اور رلے کا تحفظ |
| سسٹم وولٹیج کلاس | 33kV / 35kV / 40.5kV |
| درجہ بندی شدہ انسولیشن کی سطح | 40.5/95/185kV |
| درجہ بندی شدہ فریکوئنسی | 50Hz یا 60Hz |
| درجہ بندی شدہ سیکنڈری کرنٹ | 5A یا 1A |
| انسولیشن کا مادہ | آؤٹ ڈور ایپوکسی ریزن، آرک مزاحم، UV مزاحم اور عمر بڑھنے کے خلاف مزاحم |
ماڈل کی وضاحت
- L: کرنٹ ٹرانسفارمر۔
- Z: ستون نما / پوسٹ نما کرنٹ ٹرانسفارمر کا ڈھانچہ۔
- Z: ایپوکسی ریزن کاسٹ انسولیشن۔
- B: میٹرنگ اور تحفظ کی وائنڈنگ کے اختیارات والی کرنٹ ٹرانسفارمر سیریز۔
- 1: ڈیزائن ترتیب / ساختی پلیٹ فارم کوڈ۔
- 35: 35kV کلاس کا پروڈکٹ پلیٹ فارم، جو 33kV، 35kV اور 40.5kV سسٹمز کے لیے موزوں ہے۔
- W: آؤٹ ڈور قسم۔
- 5A یا 1A: درجہ بندی شدہ سیکنڈری کرنٹ کا اختیار۔
- درستگی کا امتزاج: منصوبے کی ضروریات کے مطابق 0.2S/0.2S، 0.2S/0.5S، 0.5S/0.5S، 0.2S/5P اور 0.5S/5P جیسے میٹرنگ اور تحفظ کے امتزاج۔
پروڈکٹ کی پوزیشننگ
LZZB1-35W / LZZBW1-35Q کو اعلیٰ انسولیشن والے تقسیم کے میٹرنگ اور تحفظ کے لیے 35kV آؤٹ ڈور خشک قسم کا ایپوکسی کرنٹ ٹرانسفارمر کے طور پر لکھا جانا چاہیے۔ اس کی اہم قدر صرف کرنٹ کے تناسب کی حد تک محدود نہیں ہے بلکہ آؤٹ ڈور انسولیشن سسٹم میں بھی ہے: آرک مزاحم ایپوکسی ریزن، UV مزاحمت، بڑا کریپیج فاصلہ، کم جزوی ڈسچارج کی سطح، مضبوط اوور وولٹیج کی صلاحیت اور آلودگی کلاس IV کی خدمات کے لیے موزوں ہونا۔
| پوزیشننگ کا نقطہ | ٹیکنیکل معنی | ویب سائٹ کا اظہار |
|---|---|---|
| 40.5kV انسولیشن پلیٹ فارم | 33kV / 35kV / 40.5kV سسٹمز کے لیے موزوں | 35kV کلاس کے تقسیم کے نیٹ ورکس کے لیے آؤٹ ڈور CT |
| آؤٹ ڈور ایپوکسی ریزن انسولیشن | خشک قسم، تیل سے پاک انسولیشن باڈی | رساؤ اور دیکھ بھال کے خطرات کو کم کرنے والا تیل سے پاک آؤٹ ڈور CT |
| آلودگی کلاس IV | زیادہ سخت آؤٹ ڈور آلودگی والے ماحول کے لیے ڈیزائن کیا گیا | کھلے آؤٹ ڈور تقسیم اور سب اسٹیشن کی درخواستوں کے لیے موزوں |
| کم جزوی ڈسچارج | میڈیم وولٹیج کے تناؤ کے تحت بہتر انسولیشن کی قابل اعتمادی | قابل اعتماد 40.5kV کلاس کی انسولیشن کارکردگی |
| اوپری پرائمری ٹرمینلز | P1 اور P2 CT کے اوپر سے باہر نکلتے ہیں | آؤٹ ڈور کنڈکٹرز کے لیے واضح پرائمری کنکشن |
| سیل شدہ سیکنڈری ٹرمینل باکس | S1 اور S2 نچلے سیل شدہ آؤٹ لیٹ باکس سے باہر نکلتے ہیں | زیادہ محفوظ سیکنڈری وائرنگ اور آسان دیکھ بھال کی جانچ |
درخواستیں
- 33kV، 35kV اور 40.5kV آؤٹ ڈور تقسیم کے نظام
- آؤٹ ڈور سب اسٹیشنز اور یوٹیلیٹی فیڈر میٹرنگ پوائنٹس
- میڈیم وولٹیج اوور ہیڈ اور تقسیم کے فیڈرز کے لیے کرنٹ کی پیمائش
- یوٹیلیٹی، صنعتی اور کمرشل بجلی کی فراہمی کے نظاموں کے لیے توانائی کی ناپ تول
- آنے والے اور جانے والے فیڈر سرکٹس کے لیے رلے کا تحفظ
- کمپیکٹ سب اسٹیشنز، پول پر نصب شدہ آلات اور آؤٹ ڈور سوئچنگ اسٹیشنز
- سورج اور ہوا کے فارم کے ذخیرہ کرنے والے نیٹ ورکس سمیت قابل تجدید توانائی کے گرڈ کنکشن سسٹمز
- اعلیٰ کریپیج فاصلے والے تیل سے پاک انسٹرومنٹ ٹرانسفارمرز کی ضرورت والے آؤٹ ڈور منصوبے
خصوصیات
- مکمل طور پر بند ستون نما ڈھانچہ: پرائمری وائنڈنگ، سیکنڈری وائنڈنگ اور کور ایپوکسی ریزن کاسٹنگ باڈی کے اندر سیل ہوتے ہیں۔
- آؤٹ ڈور گریڈ ایپوکسی ریزن: آرک مزاحمت، UV مزاحمت، عمر بڑھنے کے خلاف مزاحمت اور لمبی خدمت کی زندگی کے ساتھ ڈیزائن کیا گیا۔
- اعلیٰ انسولیشن کی سطح: 35kV کلاس کے سسٹمز کے لیے 40.5/95/185kV کی درجہ بندی شدہ انسولیشن کی سطح۔
- بڑا کریپیج فاصلہ: آلودہ خدمات کے ماحول میں خاص طور پر آؤٹ ڈور انسولیشن کی قابل اعتمادی کی حمایت کرتا ہے۔
- کم جزوی ڈسچارج: میڈیم وولٹیج کے آپریٹنگ تناؤ کے تحت طویل مدتی انسولیشن کی استحکام کو بہتر بنانے میں مدد کرتا ہے۔
- مضبوط اوور وولٹیج برداشت کی صلاحیت: سوئچنگ اور بجلی کی چمک کے اوور وولٹیج کی حالت سے متاثر ہونے والے آؤٹ ڈور تقسیم کے نظاموں کے لیے موزوں۔
- میٹرنگ اور تحفظ کے کام: ایک CT پلیٹ فارم میں توانائی کی ناپ تول، کرنٹ کی پیمائش اور رلے کے تحفظ کی حمایت کرتا ہے۔
- محفوظ ٹرمینل کا ترتیب: پرائمری ٹرمینلز P1 / P2 اوپر سے باہر نکلتے ہیں، اور سیکنڈری ٹرمینلز S1 / S2 سیل شدہ نچلے ٹرمینل باکس سے باہر نکلتے ہیں۔
آپریٹنگ کا اصول
LZZB1-35W / LZZBW1-35Q کرنٹ ٹرانسفارمر 33kV / 35kV / 40.5kV سرکٹ کے پرائمری کرنٹ کو معیاری شدہ سیکنڈری کرنٹ کے سگنل میں تبدیل کرتا ہے۔ سیکنڈری سگنل توانائی کے میٹرز، پیمائش کے آلات، تحفظ کے رلے یا نگرانی کے آلات کو فراہم کیا جاتا ہے۔ اس سے براہ راست بجلی کے کنکشن کے بغیر محفوظ پیمائش اور تحفظ کی اجازت ملتی ہے۔
میٹرنگ کی درخواستوں کے لیے، منتخب کردہ میٹرنگ وائنڈنگ کو درجہ بندی شدہ بوجھ کے اندر اپنی درستگی کی کلاس برقرار رکھنی چاہیے۔ تحفظ کی درخواستوں کے لیے، تحفظ کی وائنڈنگ کو خرابی کے کرنٹ کی حالت میں کافی سیکنڈری آؤٹ پٹ فراہم کرنا چاہیے۔ کرنٹ کا تناسب، درجہ بندی شدہ سیکنڈری کرنٹ، درستگی کلاس کا امتزاج، درجہ بندی شدہ آؤٹ پٹ، مختصر وقت کا حرارتی کرنٹ اور متحرک کرنٹ کو سسٹم کے بوجھ اور خرابی کی سطح کے مطابق مل کر منتخب کیا جانا چاہیے۔
ٹیکنیکل ڈیٹا
| پیرامیٹر | تفصیل |
|---|---|
| ماڈل | LZZB1-35W / LZZBW1-35Q |
| پروڈکٹ کی قسم | آؤٹ ڈور ایپوکسی ریزن کاسٹ کرنٹ ٹرانسفارمر |
| سسٹم وولٹیج کلاس | 33kV / 35kV / 40.5kV |
| درجہ بندی شدہ انسولیشن کی سطح | 40.5/95/185kV |
| درجہ بندی شدہ فریکوئنسی | 50Hz یا 60Hz |
| درجہ بندی شدہ سیکنڈری کرنٹ | 5A یا 1A |
| درجہ بندی شدہ پرائمری کرنٹ | فراہم کردہ کیٹلاگ ڈیٹا کے مطابق 10A سے 1500A حوالہ کی حد |
| درستگی کلاس کا امتزاج | 0.2S/0.2S، 0.2S/0.5S، 0.5S/0.5S، 0.2S/5P، 0.5S/5P اور متعلقہ امتزاج |
| درجہ بندی شدہ سیکنڈری آؤٹ پٹ | 10VA، 15VA، 20VA، 30VA، 50VA اور درستگی کلاس اور وائنڈنگ کے کام کے لحاظ سے متعلقہ اقدار |
| ماحول کا درجہ حرارت | -25°C سے +40°C |
| آلودگی کی سطح | کلاس IV |
| جزوی ڈسچارج کی سطح | GB1208-1997 / متعلقہ CT معیار کی ضروریات کے مطابق |
| قابل اطلاق معیارات | IEC 61869-1، IEC 61869-2، GB/T 20840.1، GB/T 20840.2؛ قدیم IEC 60044-1 / IEC185 اور GB1208 کے حوالے جاتی ہوئی رضامندی کے ذریعے |
انتخاب کی میز
مندرجہ ذیل انتخاب کی میز فراہم کردہ کیٹلاگ کی معلومات سے دوبارہ ترتیب دی گئی ہے اور ویب سائٹ کی ڈسپلے کے لیے بہتر بنائی گئی ہے۔ لمبے سرخیوں اور درستگی کلاس کے خانوں کو ریسپونسیو لے آؤٹ کو بہتر بنانے کے لیے متعدد لائنوں میں تقسیم کیا گیا ہے۔
| درجہ بندی شدہ پرائمری کرنٹ (A) |
مختصر وقت کا حرارتی کرنٹ Ith / 1s |
درجہ بندی شدہ متحرک کرنٹ Idyn |
درستگی کلاس امتزاج |
درجہ بندی شدہ سیکنڈری آؤٹ پٹ (VA) |
|---|---|---|---|---|
| 10 | 2kA | 5kA | 0.2S / 0.2S 0.2S / 0.5S 0.5S / 0.5S 0.2S / 5P 0.5S / 5P |
0.2S: 10VA 0.5S: 10VA 0.2: 15VA 0.5: 30VA 5P10: 50VA 5P15: 30VA 5P20: 20VA |
| 15 | 2.7kA | 6.75kA | ||
| 20, 25 | 4kA | 10kA | ||
| 30 | 6.3kA | 15.7kA | ||
| 40 | 8.1kA | 20.2kA | ||
| 50 | 10.8kA | 27kA | ||
| 75 | 16.2kA | 40.5kA | ||
| 100 | 21.6kA | 51.5kA | ||
| 150 | 37.8kA | 94.5kA | ||
| 200, 250 | 37.8kA | 94.5kA | ||
| 300, 400 | 54kA | 110kA | ||
| 500, 600 | 68.4kA | 136kA | ||
| 700, 800 | 95.5kA | 190kA | منصوبے کے مخصوص امتزاج | رضامندی کے ذریعے |
| 1000 | 95.5kA | 190kA | منصوبے کے مخصوص امتزاج | رضامندی کے ذریعے |
| 1200–1500 | 140kA | 200kA | منصوبے کے مخصوص امتزاج | رضامندی کے ذریعے |
نوٹ: یہ میز ابتدائی انتخاب کے لیے ہے۔ اگر مطلوبہ ڈیٹا مندرجہ بالا حد سے باہر ہے، تو اسے تیار کنندہ اور خریدار کے درمیان ٹیکنیکل رضامندی سے تصدیق کیا جا سکتا ہے۔ حتمی اقدار نام پلیٹ، منظور شدہ ڈرائنگ اور فیکٹری ٹیسٹ رپورٹ کی پیروی کریں گے۔
آپریٹنگ کی حالتیں
- انسٹالیشن: 33kV / 35kV / 40.5kV تقسیم کے نظاموں کے لیے آؤٹ ڈور انسٹالیشن۔
- ماحول کا درجہ حرارت: -25°C سے +40°C۔
- درجہ بندی شدہ فریکوئنسی: 50Hz یا 60Hz۔
- آلودگی کی سطح: آؤٹ ڈور خدمات کے لیے کلاس IV کا حوالہ۔
- بلندی: منصوبے کی تفصیل کے مطابق معیاری خدمات کی بلندی؛ اعلیٰ بلندی کی درخواستوں کی علیحدہ تصدیق کی جانی چاہیے۔
- سائٹ کا ماحول: شدید کھاردار گیس، دھماکہ خیز ماحول یا پروڈکٹ کی ڈیزائن کی حدود سے باہر غیر معمولی میکینیکل اثر نہیں۔
- آؤٹ ڈور انسولیشن: UV کی نمائش، نمی، عمر بڑھنے کے خلاف مزاحمت، بڑا کریپیج فاصلہ اور کم جزوی ڈسچارج کی کارکردگی کے لیے ڈیزائن کیا گیا۔
انسٹالیشن اور پیمائشیں
LZZB1-35W / LZZBW1-35Q کو مستحکم اسٹیل بریکٹ، ماونٹنگ پلیٹ، پول پر نصب شدہ ڈھانچہ یا سب اسٹیشن کی بنیاد پر آؤٹ ڈور انسٹال کیا جاتا ہے۔ پروڈکٹ اوپری پرائمری ٹرمینلز اور نچلے سیل شدہ سیکنڈری ٹرمینل باکس کو اپنانے والا ہے۔ ماونٹنگ ڈھانچہ منتخب کردہ کرنٹ کی حد اور کنڈکٹر کے ترتیب کے لیے کافی میکینیکل سپورٹ اور بجلی کی صفائی فراہم کرنا چاہیے۔
| انسٹالیشن کا آئٹم | تجویز کردہ چیک پوائنٹ |
|---|---|
| ماونٹنگ بیس | انسٹالیشن سے پہلے بیس کی پیمائشیں، چار ماونٹنگ پوائنٹس، بریکٹ کی طاقت اور بنیاد کی استحکام کی تصدیق کریں۔ |
| پرائمری ٹرمینلز | P1 / P2 ٹرمینل کی سمت، کنڈکٹر کنکشن کا طریقہ اور فیز ٹو گراؤنڈ کلیئرنس کی جانچ کریں۔ |
| سیکنڈری ٹرمینل باکس | وائرنگ، جانچ، سیلنگ اور ٹیسٹنگ کے لیے رسائی کی جگہ مختص کریں۔ |
| گراؤنڈنگ | CT بیس اور سیکنڈری سرکٹ کے ایک پوائنٹ کو اسٹیشن گراؤنڈنگ سسٹم سے جوڑیں۔ |
| آؤٹ ڈور انسولیشن کلیئرنس | کریپیج فاصلہ، آلودگی کی سطح، بجلی کی چمک کے امپلس کی ضرورت اور سائٹ انسولیشن کی ہم آہنگی کی تصدیق کریں۔ |
| ڈرائنگ کی تصدیق | منتخب کردہ کرنٹ کے تناسب اور ٹرمینل کے ترتیب کے لیے منظور شدہ آؤٹ لائن ڈرائنگ استعمال کریں۔ |
وائنڈنگز اور ٹرمینل کی نشان دہی
پرائمری ٹرمینلز P1 اور P2 پروڈکٹ کے اوپر سے باہر نکلتے ہیں۔ سیکنڈری ٹرمینلز S1 اور S2 نچلے سیل شدہ ٹرمینل باکس سے باہر نکلتے ہیں۔ متعدد سیکنڈری وائنڈنگز والے پروڈکٹس کے لیے، شپمنٹ سے پہلے منظور شدہ وائرنگ ڈائریکٹری کے مطابق ٹرمینل گروپس کی نشان دہی کی جانی چاہیے۔
| ٹرمینل | کام | درخواست کا نوٹ |
|---|---|---|
| P1 / P2 | پرائمری ٹرمینلز | پرائمری کرنٹ کی سمت اور پولیرٹی کے حوالے کے لیے استعمال ہوتے ہیں۔ |
| S1 / S2 | سیکنڈری ٹرمینلز | میٹر، رلے یا نگرانی کے آلے کو ایک سیکنڈری آؤٹ پٹ فراہم کرنے کے لیے استعمال ہوتے ہیں۔ |
| 1S1 / 1S2 | پہلی سیکنڈری وائنڈنگ | عام طور پر متعدد وائنڈنگز کی تفصیل ہونے پر میٹرنگ یا کرنٹ کی پیمائش کے لیے مقرر کی جاتی ہے۔ |
| 2S1 / 2S2 | دوسری سیکنڈری وائنڈنگ | عام طور پر متعدد وائنڈنگز کی تفصیل ہونے پر رلے کے تحفظ کے لیے مقرر کی جاتی ہے۔ |
| گراؤنڈنگ پوائنٹ | سیکنڈری / بیس گراؤنڈنگ کا حوالہ | سیکنڈری سرکٹ کا ایک پوائنٹ اور CT بیس کو منصوبے کی عملدرآمد کے مطابق گراؤنڈ کیا جانا چاہیے۔ |
معیارات اور تعمیل
اپ ڈیٹ شدہ بین الاقوامی دستاویزات کے لیے، LZZB1-35W / LZZBW1-35Q کی تفصیل IEC 61869-1 اور IEC 61869-2 کے مطابق ہونی چاہیے۔ فراہم کردہ کیٹلاگ میں IEC 60044-1:2003، IEC185، GB1208-2006 اور GB1208-1997 کے حوالے بھی دیے گئے ہیں۔ جدید منصوبے کے دستاویزات کے لیے، IEC 61869 اور GB/T 20840 سیریز کو ترجیحی حوالہ کے طور پر استعمال کیا جانا چاہیے، جبکہ قدیم معیارات کو کیٹلاگ کے موازنے یا ٹینڈر کی مطابقت کے لیے برقرار رکھا جا سکتا ہے۔
سلامتی کے نوٹس
- انسٹالیشن سے پہلے وولٹیج کلاس، انسولیشن کی سطح، کرنٹ کا تناسب، سیکنڈری کرنٹ، درستگی کلاس اور درجہ بندی شدہ آؤٹ پٹ کی تصدیق کریں۔
- یقینی بنائیں کہ منتخب کردہ CT سسٹم کی خرابی کی سطح سے مماثل ہے، بشمول مختصر وقت کا حرارتی کرنٹ اور متحرک کرنٹ کی ضروریات۔
- میٹرز، رلے یا ٹیسٹ کے آلات کو جوڑنے سے پہلے P1 / P2 پولیرٹی اور سیکنڈری ٹرمینل کی نشان دہی کی تصدیق کریں۔
- یقینی بنائیں کہ آؤٹ ڈور ماونٹنگ بریکٹ CT کے وزن اور انسٹالیشن سائٹ پر ہوا کے بوجھ کے لیے کافی مضبوط ہے۔
- CT بیس اور سیکنڈری سرکٹ کے ایک پوائنٹ کو اسٹیشن گراؤنڈنگ ڈیزائن کے مطابق گراؤنڈ کریں۔
- جب تک پرائمری کرنٹ بہہ رہا ہو، CT سیکنڈری سرکٹ کو کھلا نہیں چھوڑنا چاہیے۔
- میٹرز، رلے یا ٹیسٹ کے آلات کو ہٹانے سے پہلے، منظور شدہ شارٹنگ ڈیوائس کے ساتھ سیکنڈری سرکٹ کو شارٹ سرکٹ کریں۔
- وائرنگ کے بعد سیکنڈری ٹرمینل باکس کو سیل کریں تاکہ نمی کے داخل ہونے کو کم کیا جا سکے اور آؤٹ ڈور قابل اعتمادی برقرار رہے۔
- CT کو شدید کیمیائی کھاردار، دھماکہ خیز گیس یا پروڈکٹ کی ڈیزائن کی حدود سے باہر غیر معمولی کمپن والے ماحول میں انسٹال نہ کریں۔
- انسٹالیشن، ٹیسٹنگ اور کمشننگ کے اہل میڈیم وولٹیج بجلی کے عملے کے ذریعے کی جائے گی۔
انتخاب کی گائیڈ
- وولٹیج کی سطح کی تصدیق کریں: 33kV، 35kV اور 40.5kV آؤٹ ڈور سسٹمز کے لیے LZZB1-35W / LZZBW1-35Q استعمال کریں۔
- انسولیشن کی سطح کی تصدیق کریں: 35kV کلاس کے پلیٹ فارم کے لیے 40.5/95/185kV کو اہم انسولیشن کی سطح کے طور پر استعمال کریں۔
- کرنٹ کا تناسب منتخب کریں: فیڈر لوڈ، میٹرنگ کی حد اور تحفظ کی ترتیب کے مطابق پرائمری کرنٹ منتخب کریں۔
- سیکنڈری کرنٹ منتخب کریں: روایتی میٹرز اور رلے کے لیے 5A استعمال کریں؛ لمبی سیکنڈری وائرنگ یا کم بوجھ والی درخواستوں کے لیے 1A استعمال کریں۔
- درستگی کلاس کی تعریف کریں: میٹرنگ کے لیے 0.2S / 0.2 / 0.5S / 0.5 استعمال کریں اور تحفظ کے لیے 5P / 10P کلاسز استعمال کریں۔
- درجہ بندی شدہ آؤٹ پٹ کی جانچ کریں: CT بوجھ کو جڑے ہوئے میٹرز، رلے، ٹرمینل بلاکس اور سیکنڈری کیبل کی لمبائی سے مماثل کریں۔
- شارٹ سرکٹ برداشت کی جانچ کریں: انسٹالیشن پوائنٹ پر خرابی کے کرنٹ کی سطح کے مطابق Ith اور Idyn کی تصدیق کریں۔
- آؤٹ ڈور ماحول کی تصدیق کریں: بلندی، آلودگی کلاس، UV کی نمائش، نمی، کریپیج فاصلہ اور سائٹ انسولیشن کی ہم آہنگی کا جائزہ لیں۔
- ڈرائنگز کی منظوری دیں: پیداوار سے پہلے آؤٹ لائن ڈرائنگ، ٹرمینل کی نشان دہی، ماونٹنگ ہولز اور سیکنڈری ٹرمینل باکس کی سمت کی تصدیق کریں۔
