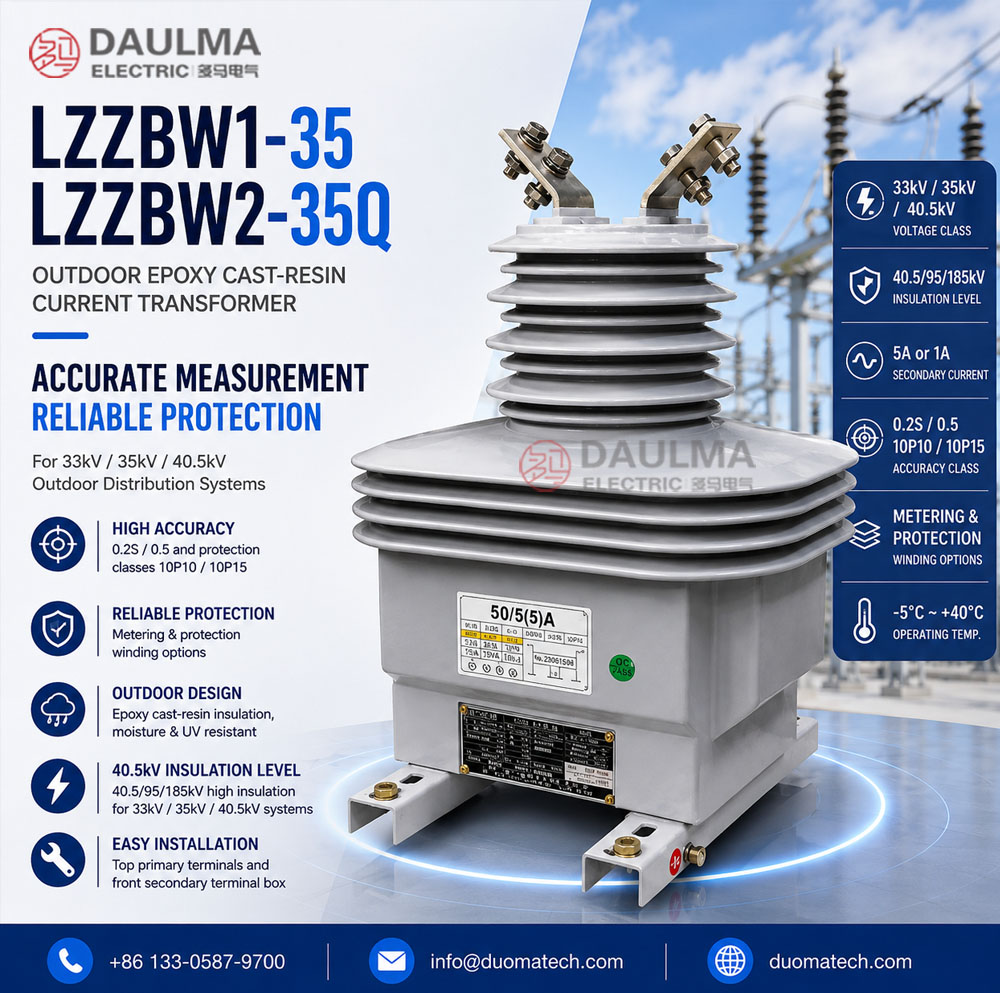

LZZBW1-35، LZZBW2-35Q آؤٹ ڈور کرنٹ ٹرانسفارمر

پروڈکٹ کا جائزہ

LZZBW1-35 / LZZBW2-35Q آؤٹ ڈور ایپوکسی ریزن کاسٹ کرنٹ ٹرانسفارمر ایک خشک قسم کا درمیانی/ہائی وولٹیج انسٹرومنٹ ٹرانسفارمر ہے جو 33kV، 35kV اور 40.5kV آؤٹ ڈور تقسیم کے نظاموں کے لیے ڈیزائن کیا گیا ہے۔ یہ AC بجلی کے نیٹ ورکس میں کرنٹ کی پیمائش، توانائی کی میٹرنگ اور رلے کے تحفظ کے لیے استعمال ہوتا ہے جن کی درجہ بند فریکوئنسی 50Hz یا 60Hz ہوتی ہے۔ پروڈکٹ میں آؤٹ ڈور ایپوکسی کاسٹ ریزن کی بالکل بند ساخت استعمال کی گئی ہے جو کھلی جگہوں پر نصب کرنے کے ماحول کے لیے مستحکم عایق کارکردگی، مکینیکل طاقت اور موسمی مزاحمت فراہم کرتی ہے۔

اس سیریز کو تقسیم کے فیڈرز، آؤٹ ڈور سوئچ یارڈز، کمپیکٹ سبسٹیشنز اور یوٹیلیٹی میٹرنگ پوائنٹس کے لیے 40.5kV کلاس کا آؤٹ ڈور خشک قسم کا کرنٹ ٹرانسفارمر سمجھنا چاہیے۔ تیل والے آؤٹ ڈور CTs کے مقابلے میں یہ تیل سے پاک ہوتا ہے اور اس کی دیکھ بھال آسان ہوتی ہے۔ 24kV آؤٹ ڈور ایپوکسی CTs کے مقابلے میں، LZZBW1-35 / LZZBW2-35Q پلیٹ فارم کو زیادہ بہتر عایق کوآرڈینیشن کے لیے ڈیزائن کیا گیا ہے، جس کی عام درجہ بند عایق سطح 40.5/95/185kV ہوتی ہے جو 33kV / 35kV / 40.5kV سسٹمز کے لیے موزوں ہے۔

پروڈکٹ کی قسم

ماڈل کی وضاحت

• L: کرنٹ ٹرانسفارمر۔
• Z: ستون والی/پوسٹ والی کرنٹ ٹرانسفارمر کی ساخت۔
• Z: ایپوکسی ریزن کاسٹ عایق۔
• B: میٹرنگ اور تحفظ والی وائنڈنگ کے اختیارات والی کرنٹ ٹرانسفارمر سیریز۔
• W: آؤٹ ڈور قسم۔
• 1 / 2: ڈیزائن ترتیب یا ساختی پلیٹ فارم کوڈ۔
• 35: 35kV کلاس پروڈکٹ پلیٹ فارم جو 33kV / 35kV / 40.5kV سسٹمز کے لیے موزوں ہے۔
• Q: بہتر شدہ آؤٹ ڈور ساخت / منصوبہ مخصوص ساختی ورژن۔
• 5A یا 1A: درجہ بند ثانوی کرنٹ کا اختیار۔
• درستگی کا مرکب: منصوبہ کی ضروریات کے مطابق 0.2S/0.5، 0.2S/10P10، 0.5/10P10، 10P10/10P10 اور 10P15/10P15 جیسے میٹرنگ اور تحفظ کے مرکبات۔

استعمال کے شعبے

• 33kV، 35kV اور 40.5kV آؤٹ ڈور درمیانی وولٹیج تقسیم کے نظام
• آؤٹ ڈور سبسٹیشنز، یوٹیلیٹی میٹرنگ پوائنٹس اور فیڈر تحفظ کے سرکٹس
• پول پر نصب یا پلیٹ فارم پر نصب آؤٹ ڈور میٹرنگ کا سامان
• تقسیم کے ٹرانسفارمر کے اندر آنے والے/باہر جانے والے فیڈر کی پیمائش
• صنعتی 35kV آؤٹ ڈور بجلی تقسیم اور پلانٹ سبسٹیشنز
• قابل تجدید توانائی کے گرڈ کنکشن سسٹمز، بشمول سورج اور ہوا کے فارم کے کلیکشن لائنز
• ایسے منصوبے جہاں زیادہ نمی یا دیکھ بھال کے حساس مقامات کے لیے تیل سے پاک آؤٹ ڈور انسٹرومنٹ ٹرانسفارمرز کی ضرورت ہوتی ہے

خصوصیات

• 40.5/95/185kV عایق سطح: 33kV / 35kV / 40.5kV آؤٹ ڈور عایق کوآرڈینیشن کے لیے موزوں۔
• آؤٹ ڈور خشک قسم کا ایپوکسی باڈی: بالکل بند ایپوکسی کاسٹ ریزن عایق آؤٹ ڈور خدمات کی حمایت کرتی ہے اور ٹرانسفارمر کے تیل کو ختم کرتی ہے۔
• لچکدار ثانوی آؤٹ پٹ: میٹرز، رلیز اور ثانوی کیبل کی لمبائی کے مطابق 5A یا 1A ثانوی کرنٹ منتخب کیا جا سکتا ہے۔
• میٹرنگ اور تحفظ کے مرکبات: 0.2S، 0.2 اور 0.5 جیسی میٹرنگ کلاسز کے ساتھ ساتھ 10P10 اور 10P15 جیسی تحفظ کی کلاسز کی حمایت کرتا ہے۔
• آؤٹ ڈور ٹرمینل رسائی: اوپری پرائمری ٹرمینل کی ترتیب اور سامنے والے ثانوی ٹرمینل باکس نصب کرنے اور دیکھ بھال کی جانچ کو آسان بناتے ہیں۔
• متعدد ساختی ورژنز: LZZBW1-35 اور LZZBW2-35Q کو نصب کرنے کی ترتیب، کنڈکٹر کنکشن اور منصوبہ کے ڈیزائن کے مطابق منتخب کیا جا سکتا ہے۔

آپریٹنگ کی حالات

• آؤٹ ڈور نصب کرنا
• ماحول کا درجہ حرارت: -5°C سے +40°C
• درجہ بند فریکوئنسی: 50Hz / 60Hz
• اونچائی: ≤ 1000m
• شدید آلودگی، کوروسو گیس یا دھماکہ خیز ماحول نہ ہو
• آؤٹ ڈور نمی، الٹرا وائلٹ ایکسپوزر اور ٹریکنگ مزاحم عایق کے استعمال کے لیے موزوں

آپریٹنگ کا اصول

LZZBW1-35 / LZZBW2-35Q کرنٹ ٹرانسفارمر 33kV / 35kV / 40.5kV سرکٹ کے پرائمری کرنٹ کو معیاری ثانوی کرنٹ سگنل میں تبدیل کرتا ہے۔ ثانوی آؤٹ پٹ کو میٹرز، رلیز یا نگرانی کے سامان سے جوڑا جاتا ہے، جس سے ہائی وولٹیج پرائمری سرکٹ سے براہ راست جڑے بغیر محفوظ پیمائش اور تحفظ کی اجازت ملتی ہے۔

میٹرنگ سرکٹس کے لیے، منتخب کردہ میٹرنگ کور کو درجہ بند بوجھ کے اندر درکار تناسب کی درستگی اور فیز ڈس پلیسمنٹ برقرار رکھنا چاہیے۔ تحفظ کے سرکٹس کے لیے، تحفظ کا کور فالٹ کرنٹ کی صورتحال کے دوران قابل اعتماد ثانوی آؤٹ پٹ فراہم کرنا چاہیے۔ اس لیے، ٹیکنیکل انتخاب کے دوران کرنٹ کا تناسب، ثانوی کرنٹ، درستگی کلاس، درجہ بند آؤٹ پٹ، مختصر وقت کا حرارتی کرنٹ اور متحرک کرنٹ کی تصدیق اکٹھے کی جانی چاہیے۔

ٹیکنیکل ڈیٹا

انتخاب کی ٹیبل

ذیل کی انتخاب کی ٹیبل فراہم کردہ کیٹلاگ کی معلومات سے دوبارہ ترتیب دی گئی ہے اور ویب سائٹ کے ڈسپلے کے لیے بہتر بنائی گئی ہے۔ لمبے سرخیوں اور درستگی کلاس کے خانوں کو ٹیبل کے اوور فلو سے بچنے کے لیے متعدد لائنز میں تقسیم کیا گیا ہے۔

نوٹ: یہ ٹیبلل ابتدائی انتخاب کے لیے ہے۔ حتمی تناسب، درجہ بند بوجھ، درستگی کلاس، تحفظ کلاس، مختصر وقت کا حرارتی کرنٹ، متحرک کرنٹ اور ٹرمینل کی ترتیب کی تصدیق نام پلیٹ، منظور شدہ ڈرائنگ اور فیکٹری ٹیسٹ رپورٹ کے مطابق کی جانی چاہیے۔

نصب اور پیمائشیں

LZZBW1-35 / LZZBW2-35Q کو آؤٹ ڈور مستحکم ماونٹنگ پلیٹ، سٹیل بریکٹ، پول پر نصب ساخت یا سبسٹیشن کی بنیاد پر نصب کیا جاتا ہے۔ پروڈکٹ کی ڈرائنگز کرنٹ رینج کے مطابق مختلف آؤٹ لائن کی پیمائشیں دکھاتی ہیں، بشمول 15–400A، 500–1000A اور 1200–2000A کی ساختیں۔ نصب کرنے سے پہلے، ماونٹنگ ہول کی ترتیب، کنڈکٹر کی سمت، پرائمری ٹرمینل کی ترتیب، گراؤنڈنگ کی پوزیشن اور ثانوی ٹرمینل باکس کی رسائی کی تصدیق منظور شدہ ڈرائنگ کے ساتھ کی جانی چاہیے۔

وائنڈنگز اور ٹرمینل کی نشاندہی

عام طور پر پرائمری ٹرمینلز کو P1 اور P2 کے طور پر نشان زد کیا جاتا ہے۔ ثانوی ٹرمینلز سامنے والے ٹرمینل باکس میں ترتیب دیے جاتے ہیں اور منظور شدہ وائرنگ ڈائریکٹریم کے مطابق جوڑے جانے چاہئیں۔ ملٹی کور میٹرنگ اور تحفظ کی ترتیب کے لیے، پیداوار سے پہلے ہر ثانوی وائنڈنگ کو واضح طور پر تفویض کیا جانا چاہیے۔

معیارات اور تعمیل

بین الاقوامی دستاویزات کے لیے، LZZBW1-35 / LZZBW2-35Q سیریز کو IEC 61869-1 اور IEC 61869-2 کے مطابق متعین کیا جانا چاہیے۔ GB پر مبنی دستاویزات کے لیے، GB/T 20840.1 اور GB/T 20840.2 استعمال کیے جا سکتے ہیں۔ فراہم کردہ کیٹلاگ کی معلومات GB20840.2-2014 اور IEC 61869-2:2012 کا حوالہ دیتی ہیں۔ حتمی تعمیل کے دائرہ کار کی تصدیق منصوبہ کے ٹیکنیکل معاہدے اور رُٹین ٹیسٹ پلان کے مطابق کی جانی چاہیے۔

حفاظتی نوٹس

• نصب کرنے سے پہلے وولٹیج کلاس، درجہ بند عایق سطح، کرنٹ کا تناسب، ثانوی کرنٹ، درستگی کلاس اور درجہ بند آؤٹ پٹ کی تصدیق کریں۔
• CT کو آؤٹ ڈور سپورٹ پر فکس کرنے سے پہلے درست کرنٹ رینج کی ساخت کے لیے منظور شدہ ڈرائنگ چیک کریں۔
• میٹرز، رلیز یا ٹیسٹ ڈیوائسز کو وائر کرنے سے پہلے P1 / P2 پولیرٹی اور ثانوی ٹرمینل کی نشاندہی کی تصدیق کریں۔
• پرائمری کنڈکٹر کی کلیئرنس، بریکٹ کی طاقت، گراؤنڈنگ پوائنٹ اور ٹرمینل باکس کی رسائی کی تصدیق کریں۔
• سٹیشن گراؤنڈنگ ڈیزائن کے مطابق CT بیس اور ثانوی سرکٹ کے ایک پوائنٹ کو گراؤنڈ کریں۔
• جب پرائمری کرنٹ بہہ رہا ہو تو CT ثانوی سرکٹ کو کھلا نہیں چھوڑنا چاہیے۔
• میٹرز، رلیز یا ٹیسٹ کے سامان کو ڈس کنیکٹ کرنے سے پہلے، منظور شدہ شارٹنگ ڈیوائس کے ساتھ ثانوی سرکٹ کو شارٹ سرکٹ کریں۔
• نمی کے داخل ہونے کو کم کرنے اور آؤٹ ڈور قابل اعتمادی کو برقرار رکھنے کے لیے وائرنگ کے بعد ثانوی ٹرمینل باکس کو سیل کریں۔
• نصب اور کمشننگ کے اہل درمیانی وولٹیج بجلی کے عملے کے ذریعے کیا جانا چاہیے۔

انتخاب کی گائیڈ

1. وولٹیج کی سطح کی تصدیق کریں: 33kV، 35kV اور 40.5kV آؤٹ ڈور تقسیم کے نظاموں کے لیے اس سیریز کا استعمال کریں۔
2. آؤٹ ڈور خشک قسم کی ضرورت کی تصدیق کریں: جب تیل سے پاک ایپوکسی ریزن عایق کو تیل والے CTs پر ترجیح دی جائے تو یہ پروڈکٹ منتخب کریں۔
3. کرنٹ کا تناسب منتخب کریں: فیڈر لوڈ، میٹرنگ رینج اور تحفظ کی ترتیب کے مطابق پرائمری کرنٹ منتخب کریں۔
4. ثانوی کرنٹ منتخب کریں: روایتی میٹرز اور رلیز کے لیے 5A استعمال کریں؛ لمبی ثانوی وائرنگ یا کم کیبل بوجھ کے لیے 1A استعمال کریں۔
5. درستگی کلاس کی وضاحت کریں: پیمائش یا میٹرنگ کے لیے 0.2S / 0.2 / 0.5 استعمال کریں، اور تحفظ کے لیے 10P10 / 10P15 استعمال کریں۔
6. شارٹ سرکٹ کی مزاحمت چیک کریں: نصب کرنے کے مقام پر سسٹم فالٹ لیول کے خلاف Ith اور Idyn کی تصدیق کریں۔
7. نصب کی ڈرائنگ کی منظوری دیں: کرنٹ رینج کے مطابق صحیح مکینیکل ڈرائنگ منتخب کریں اور پیداوار سے پہلے تمام ٹرمینل اور ماونٹنگ کی تفصیلات کی تصدیق کریں۔
