Mahsulotga umumiy ko’rib chiqish

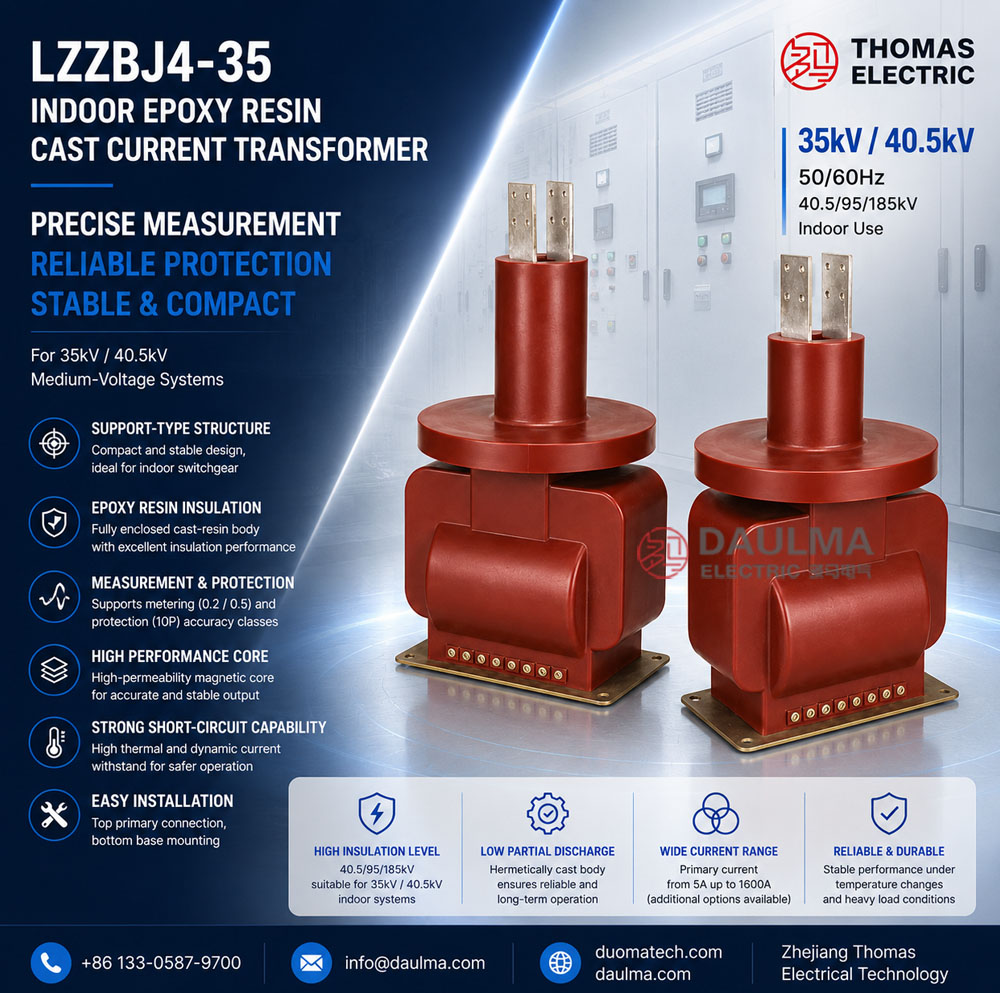

LZZBJ4-35 tayanch turidagi epoksid smola quyilgan tokli transformator — 35 kV va 40,5 kV quvvat tizimlari uchun mo’ljallangan to’liq yopiq ichki o’rta kuchlanishli tokli transformator hisoblanadi. U 50 Hz yoki 60 Hz nominal chastotali o’zgaruvchan tok tarmoqlarida tokni o’lchash, energiya hisobini yuritish va releli himoya qilish uchun ishlatiladi. Mahsulot elektr darajali epoksid smola izolyatsiyasidan foydalanadi; birlamchi o’ram, ikkilamchi o’ram va halqasimon magnit yadro smola korpusi ichiga berkitilgan bo’lib, ixcham, yuqori mustahkamlikka ega va texnik xizmat ko’rsatishga qulay izolyatsiya tuzilishini hosil qiladi.
Ushbu mahsulot LZZB1-35W, LZZBJ71-35 yoki LZZBW1-35Q kabi tashqi epoksid tokli transformatorlardan farqli joylashtirilishi kerak. LZZBJ4-35 asosan kommutatsion apparatlar, vakuumli uzgich panjara hamda o’rta kuchlanishli taqsimlash uskunalari uchun mo’ljallangan ichki tayanch turidagi germetik quyilgan tokli transformatordir. Uning afzalliklari: ixcham tuzilma, past qisman razryad, harorat o’zgarishlarida barqaror aniqlik, mustahkamlangan magnit yadro dizayni hamda rele zanjirlari uchun mos keladigan himoya aniqligi. Xalqaro mahsulot sahifalarida u 35 kV / 40,5 kV sinfli tizimlar uchun, 40,5/95/185 kV nominal izolyatsiya darajasiga ega sifatida keltirilishi mumkin.
Mahsulot turi
| Element | Xususiyat |
|---|---|
| Mahsulot nomi | Tayanch turidagi germetik quyilgan izolyatsiyali tokli transformator |
| Model | LZZBJ4-35 |
| O’rnatish sharti | Ichki |
| Tuzilma | Tayanch turidagi, to’liq yopiq epoksid quyilgan-smola tuzilmasi |
| Izolyatsiya turi | Epoksid smola quyilgan izolyatsiya |
| Qo’llanish sohasi | Tokni o’lchash, energiya hisobini yuritish va releli himoya |
| Tizim kuchlanish sinfi | 35 kV / 40,5 kV |
| Nominal izolyatsiya darajasi | 40,5/95/185 kV |
| Nominal chastota | 50 Hz yoki 60 Hz |
| Nominal ikkilamchi tok | 5 A yoki 1 A |
| Odatiy o’rnatish | Ichki kommutatsion apparatlar, vakuumli uzgich panjarasi, ZW35 uzgich tizimi va taqsimlash panjarasi |
Modelni izohlash
- L: Tokli transformator.
- Z: Tayanch (ustun) turidagi tuzilma.
- Z: Epoksid smola quyish izolyatsiyasi.
- B: Himoya sinfi konfiguratsiyasi mavjud bo’lgan tokli transformator.
- J: Mustahkamlangan tur / takomillashtirilgan tuzilma dizayni.
- 4: Dizayn ketma-ketligi raqami.
- 35: 35 kV sinfli mahsulot platformasi; 35 kV va 40,5 kV tizimlari uchun mos keladi.
Qo’llanish sohalari
- 35 kV va 40,5 kV ichki quvvat taqsimlash tizimlari
- O’rta kuchlanishli kommutatsion apparatlar va uzgich panjaralari
- ZW35 vakuumli uzgich hamda shunga o’xshash ichki taqsimlash uskunalari
- Tokni o’lchash va energiya hisobini yuritish zanjirlari
- Kiruvchi va chiquvchi liniyalarni rele orqali himoya qilish
- Sanoat transformator stansiyalari va kommunal taqsimlash xonalari
- O’lchash hamda himoya funksiyalariga ega ixcham epoksid quyilgan tokli transformatorlarni talab qiluvchi loyihalar
Xususiyatlari
- Tayanch turidagi to’liq yopiq tuzilma: Tokli transformator epoksid smola quyish izolyatsiyasi bilan ixcham ustun turidagi dizaynga ega.
- 40,5/95/185 kV izolyatsiya darajasi: 35 kV / 40,5 kV sinfli ichki o’rta kuchlanishli tizimlar uchun mos keladi.
- Germetik quyilgan epoksid korpus: Birlamchi o’ram, ikkilamchi o’ram va magnit yadro smola korpusi ichiga berkitilgan bo’lib, barqaror izolyatsiya xususiyatlarini ta’minlaydi.
- Yuqori sifatli magnit yadro: O’lchash yadrosi yuqori o’tishchanlikka, past koersitiv kuchga va past yo’qotishga ega magnit materialdan tayyorlangan bo’lib, o’lchash barqarorligini yaxshilaydi.
- Himoya sinfi dizayni: Himoya darajali yadrolar Fs <= 10 yoki tegishli himoya aniqligi talablari kabi releli himoya talablarini qondirish uchun sozlanishi mumkin.
- Past qisman razryad: Quyilgan-smola izolyatsiyasi va optimallashtirilgan tuzilma o’rta kuchlanishli ishlashda qisman razryad xavfini kamaytirishga yordam beradi.
- Harorat barqarorligi: Aniqlik xususiyatlari oddiy atrof-muhit harorati o’zgarishlarida talab qilingan doirada saqlanishiga mo’ljallangan.
- Kommutatsion apparatlar uchun qulay o’rnatish: Yuqori flansh bilan butunlay mahkamlanadi va pastki asos plitasiga boltlar orqali tayanch beriladi.
Ish prinsipi
LZZBJ4-35 tokli transformatori 35 kV / 40,5 kV zanjirdagi birlamchi tokni odatda 5 A yoki 1 A bo’lgan standartlashtirilgan ikkilamchi tok signaliga aylantiradi. Ikkilamchi signal o’lchash asboblari, himoya relesi yoki monitoring qurilmalariga ulanadi, bu esa yuqori kuchlanishli birlamchi zanjirga bevosita ulanmasdan xavfsiz o’lchash va himoya qilish imkonini beradi.
O’lchash va energiya hisobini yuritish uchun tokli transformator tanlangan yuklama doirasida nisbat aniqligi va fazaviy siljishni saqlashi kerak. Releli himoya uchun himoya o’rami nosozlik toklari sharoitida ishonchli ikkilamchi chiqishni ta’minlashi kerak. Shuning uchun tok nisbati, nominal yuklama, aniqlik sinfi, xavfsizlik koeffitsienti va qisqa muddatli chidamli tok kommutatsion apparat tizimi dizayniga muvofiq birgalikda tanlanishi kerak.
Texnik ma’lumotlar
| Parametr | Xususiyat |
|---|---|
| Model | LZZBJ4-35 |
| Mahsulot turi | Ichki tayanch turidagi epoksid smola quyilgan tokli transformator |
| Tizim kuchlanish sinfi | 35 kV / 40,5 kV |
| Nominal izolyatsiya darajasi | 40,5/95/185 kV |
| Nominal chastota | 50 Hz yoki 60 Hz |
| Nominal ikkilamchi tok | 5 A yoki 1 A |
| Yuklama quvvat koeffitsienti | cos phi = 0,8 kechikish (etalon) |
| Xavfsizlik koeffitsienti | Fs <= 10 (hisob-kitob va himoyani muvofiqlashtirish uchun etalon) |
| Dengiz sathidan balandligi | 2000 m dan oshmaydi (etalon) |
| Qo’llaniladigan standart | IEC 61869-1, IEC 61869-2, GB/T 20840.1, GB/T 20840.2; eski GB20840.2-2014 (etalon) |
| Odatiy vazifa | Tokni o’lchash, energiya hisobini yuritish va releli himoya |
Tanlov jadvali
Quyidagi tanlov jadvali veb-sayt uchun optimallashtirilgan. Mahsulot sahifalarida tartib buzilishini kamaytirish uchun uzun jadval sarlavhalari bir necha qatorga bo’lingan.
| Nominal
Birlamchi |
Aniqlik
Sinf |
Nominal
Chiqish |
Qisqa muddatli Issiqlik tok |
Nominal
Dinamik |
|---|---|---|---|---|
| 50 | 0,2 / 0,2 0,2 / 0,5 0,5 / 0,5 0,2 / 0,5 / 10P10 0,2 / 0,5 / 10P15 10P10 / 10P10 10P15 / 10P15 |
0,2: 15 VA 0,5: 25 VA 10P10: 50 VA |
3 kA | 7,5 kA |
| 75 | 0,2: 15 VA 0,5: 25 VA 10P10: 50 VA |
5 kA | 12,5 kA | |
| 100 | 0,2: 15 VA 0,5: 25 VA 10P10: 50 VA |
8 kA | 20 kA | |
| 31,5 | 0,2: 15 VA 0,5: 25 VA 10P10: 50 VA |
12 kA | 30 kA | |
| 200 | 0,2: 15 VA 0,5: 25 VA 10P10: 50 VA |
16 kA | 40 kA | |
| 300, 400 | 0,2 / 0,2 / 10P10 0,2 / 0,5 / 10P10 0,5 / 0,5 / 10P10 0,2 / 10P10 / 10P10 10P10 / 10P10 / 10P10 10P10 / 10P10 / 10P10 / 10P10 |
0,2: 15 VA 0,5: 25 VA 10P10: 50 VA |
20 kA | 50 kA |
| 600 | 0,2: 15 VA 0,5: 25 VA 10P10: 50 VA |
31,5 kA | 80 kA | |
| 800, 1000, 1200, 1500, 1600 | 0,2: 15 VA 0,5: 25 VA 10P10: 50 VA |
40 kA | 100 kA |
Eslatma: Jadval dastlabki tanlov uchun. Agar kerakli ma’lumotlar yuqoridagi doiradan tashqari bo’lsa, ishlab chiqaruvchi va xaridor o’rtasidagi texnik kelishuv orqali tasdiqlanishi mumkin. Yakuniy qiymatlar pasekart, tasdiqlangan chizma va zavod sinov hisobotiga muvofiq bo’lishi kerak.
Ish sharoitlari
- O’rnatish: 35 kV / 40,5 kV kommutatsion apparatlar va taqsimlash tizimlari uchun ichki o’rnatish.
- Nominal chastota: 50 Hz yoki 60 Hz.
- Dengiz sathidan balandligi: 2000 m dan oshmaydi (etalon).
- Atrof-muhit: Mahsulot dizayn chegaralaridan tashqari kuchli ifloslanish, korroziyaga sababchi gaz, portlovchi atmosfera yoki noaniq vibratsiya yo’q.
- Xizmat ko’rsatuvchi uskuna: Ichki kommutatsion apparatlar, vakuumli uzgich panjarasi va tegishli o’rta kuchlanishli taqsimlash uskunalari uchun mos keladi.
- Izolyatsiya holati: Smola sirtini toza va quruq saqlang; ishlash davrida o’tkazuvchan chang to’planishini va kondensatsiyani oldini oling.
O’rnatish va o’lchamlar
LZZBJ4-35 odatda o’rta kuchlanishli kommutatsion apparat yoki uzgich uskunasining ichiga o’rnatiladi. Mahsulot yuqori flansh bilan butunlay mahkamlanadi va pastki qismi to’rtta M10 bolt bilan asos plitasiga tayanch beriladi. O’rnatishdan oldin tasdiqlangan chizmaga muvofiq o’rnatish o’lchamlarini, yuqori terminal tartibini, o’tkazgichlar orasidagi masofani, ikkilamchi terminal joylashuvini va panjara izolyatsiya masofasini tekshiring.
O’lcham izohlari
| O’lcham elementi | Etalonga asoslangan qiymat / Izoh |
|---|---|
| Umumiy balandligi | Ta’minlangan chizmadan etalon sifatida taxminan 798 +/- 5 mm |
| Yuqori terminal orasidagi masofa | Terminal ko’rinishiga qarab etalon sifatida taxminan 80 mm / 40 mm |
| Korpusning pastki kengligi | Etalonga asoslangan taxminan 385 mm |
| Asos etalon diametri | Etalonga asoslangan taxminan 370 mm / 330 mm |
| Asos kengligi | Etalonga asoslangan taxminan 400 mm |
| O’rnatish teshigi | Chizmadan etalon sifatida 12 x 13 mm |
| Terminal tafsiloti | Yuqori terminal va ikkilamchi terminal tartibi tasdiqlangan loyiha chizmasiga muvofiq bo’lishi kerak. |
O’ramlar va belgilash
Yuqori kuchlanishli birlamchi terminal mahsulotning yuqori qismida joylashgan. Ikkilamchi terminal tasdiqlangan terminal sxemasiga muvofiq ulanadi. Ko’p yadroli konfiguratsiyalar uchun har bir ikkilamchi o’ram guruhini hisob-kitob, o’lchash yoki himoya uchun aniq belgilash kerak.
| Terminal | Vazifasi | Qo’llash izohi |
|---|---|---|
| P1 / P2 | Birlamchi terminal | Birlamchi tok yo’nalishi va polyarlik etaloni sifatida ishlatiladi. |
| S1 / S2 | Yagona ikkilamchi o’ram | Bitta ikkilamchi chiqish ko’rsatilganda ishlatiladi. |
| 1S1 / 1S2 | Birinchi ikkilamchi o’ram | Odatda hisob-kitob yoki tokni o’lchash uchun ajratiladi. |
| 2S1 / 2S2 | Ikkinchi ikkilamchi o’ram | Odatda releli himoya uchun ajratiladi. |
| 3S1 / 3S2 | Belgilangan holda qo’shimcha ikkilamchi o’ram | Zaxira himoyasi yoki mustaqil o’lchash zanjiri uchun ishlatiladi. |
| Yerga ulash nuqtasi | Ikkilamchi / uskuna yerga ulash etaloni | Ikkilamchi zanjirning bitta nuqtasi loyiha amaliyotiga muvofiq yerga ulanishi kerak. |
Standartlar va moslik
Yangilangan xalqaro hujjatlarda LZZBJ4-35 IEC 61869-1 va IEC 61869-2 ga muvofiq ko’rsatilishi kerak. GB asosidagi hujjatlarda esa GB/T 20840.1 va GB/T 20840.2 ishlatilishi mumkin. Eski kataloglarda IEC185 yoki avvalgi tokli transformator standartlari uchray oladi, lekin zamonaviy mahsulot sahifalari IEC 61869 va GB/T 20840 seriyasini afzal standart sifatida ishlatishi kerak.
Xavfsizlik qoidalari
- O’rnatishdan oldin kuchlanish sinfi, nominal izolyatsiya darajasi, tok nisbati, ikkilamchi tok, aniqlik sinfi va nominal chiqishni tekshiring.
- Tanlangan tokli transformator kommutatsion apparat izolyatsiya masofasi va tizim qisqa tutashuv darajasiga mos kelishini tekshiring.
- O’lchash asboblari, relelar yoki sinov uskunalarini ulashdan oldin P1 / P2 polyarligi va ikkilamchi terminal belgilashini tekshiring.
- Tokli transformator kerakli boltlar va panjara tayanch tuzilmasi bilan mustahkam mahkamlanganligiga ishonch hosil qiling.
- Ikkilamchi zanjirning bitta nuqtasini kommutatsion apparat yerga ulash dizayniga muvofiq yerga ulang.
- Birlamchi tok oqayotganda tokli transformatorning ikkilamchi zanjiri hech qachon ochiq zanjir bo’lishi mumkin emas.
- O’lchash asboblari, relelar yoki sinov qurilmalarini uzishdan oldin ikkilamchi zanjirni tasdiqlangan qisqartirish qurilmasi bilan qisqartiring.
- Traking va izolyatsiya xavfini kamaytirish uchun epoksid smola sirtini toza va quruq saqlang.
- Mahsulotni kuchli kondensatsiya, korroziyaga sababchi gaz, portlovchi atmosfera yoki dizayn chegaralaridan tashqari noaniq vibratsiya bo’lgan muhitda ishlating.
- O’rnatish, sinov va ishga tushirish malakali o’rta kuchlanishli elektr mutaxassislari tomonidan amalga oshirilishi kerak.
