Produk Oorsig

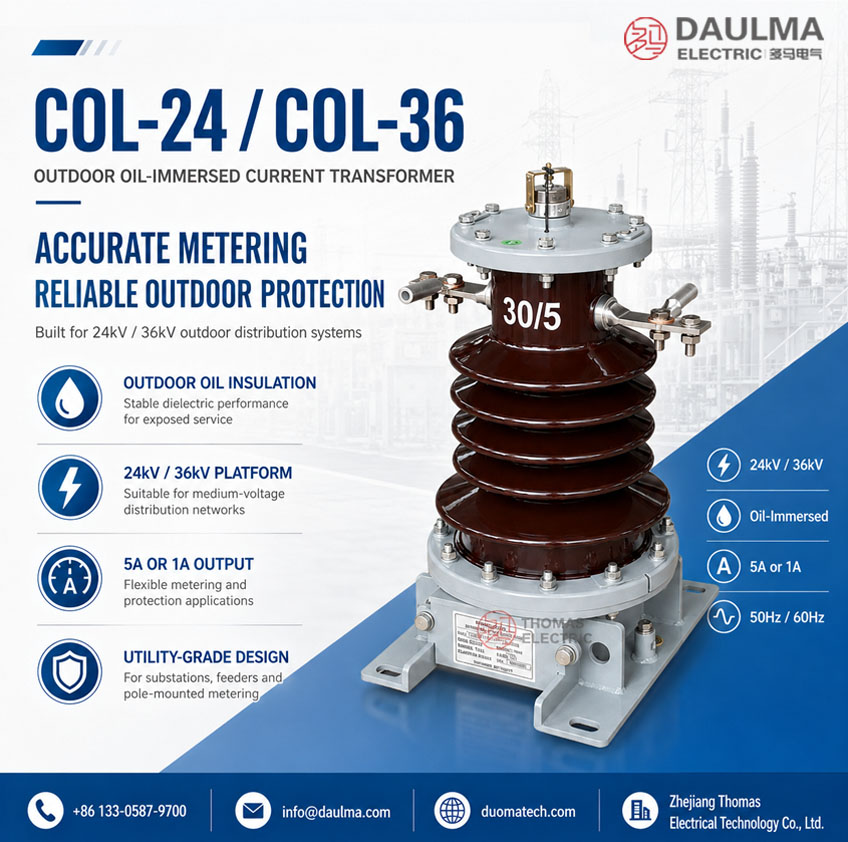

Die COL-24 / COL-36 buite-olie-ondergedompelde stroomtransformator is ’n middelspannings instrumenttransformator wat ontwerp is vir buite-distribusiestelsels, paal-monteerde meterpunte, substasies, voedermeting en relaïbeskerming. Die produk gebruik ’n olie-ondergedompelde isolasiesisteem met ’n buite-porselein / saamgestelde isolerende liggaam en ’n lugdigte metaalbasis, wat betroubare diëlektriese prestasie bied vir blootgestelde diensomstandighede soos vogtigheid, reën, stof en tropiese omgewings.
Hierdie produk moet anders geposisioneer word as binnenshuise epoksie-giet-hars ST’s. Sy kernwaarde is buite-olie-ondergedompelde isolasie, lang kruipafstand, hoë impulsbestandvermoë en nutsmaatskappy-meterbetroubaarheid. Die COL-24-weergawe is geskik vir 24kV-klas stelsels, terwyl die COL-36-weergawe gebruik kan word vir 36kV-klas distribusieprojekte. Standaard sekondêre uitset is gewoonlik 5A, met 1A beskikbaar volgens projekvereistes.
Produktipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Buite-Olie-Ondergedompelde Stroomtransformator |
| Model | COL-24 / COL-36 |
| Toepassing | Stroommeting, energiemetering en relaïbeskerming |
| Installasievoorwaarde | Buite |
| Isolasietipe | Olie-ondergedompelde isolasiesisteem |
| Produkstruktuur | Buite regop ST met lugdigte basis en primêre terminaalverbindings |
| Spanningsklas | 24kV en 36kV middelspanningsstelsels |
| Geagte sekondêre stroom | 5A standaard; 1A beskikbaar deur projekbevestiging |
| Verhoudingstipe | Enkel-verhouding verwysingskonfigurasie |
| Tipes akkuraatheid | 0.2S / 0.2 / 0.5S / 0.5 vir metering; beskermingsklas per ooreenkoms |
Produkposisionering
Die COL-reeks word die beste beskryf as ’n buite-olie-ondergedompelde meter-ST vir 24kV en 36kV distribusienetwerke. In vergelyking met droë-tipe binnenshuise ST’s, is dit nie geoptimaliseer vir kompakte skakelaarinstallasie nie; dit is geoptimaliseer vir buite-isolasiekoördinasie, weerstand teen weer, terminaalverbindingsbetroubaarheid en nutsmaatskappy-meterdiens.
| Posisioneringspunt | Tegniese Betekenis | Webwerfuitdrukking |
|---|---|---|
| Buite-olie-ondergedompelde ontwerp | Transformatorolie verbeter interne isolasie en hitteverwyding | Ontwerp vir blootgestelde buitevoeder- en meter-toepassings |
| 24kV / 36kV platform | Geskik vir middelspannings distribusienetwerke | COL-24 vir 24kV-stelsels en COL-36 vir 36kV-stelsels |
| Meterakkuraatheid | Ondersteun 0.2S / 0.2 / 0.5S / 0.5 klasse | Geskik vir inkomstemetery en distribusiemeting |
| Hoë impulsbestandvermoë | 125kV BIL verwysing vir COL-24 | Ontwerp vir buite-isolasiekoördinasie en weerligimpuls spanning |
| NEMA kussing / drukterminaal | Buite primêre verbindingsrangskikking | Ondersteun veldverbinding met luglyne of substation geleiers |
Toepassings
- 24kV en 36kV buite distribusievoeders
- Buite nutsmaatskappy meterpunte en inkomstemetery stelsels
- Paal-monteerde meter eenhede en buite substation terreine
- Middelspannings distribusie lyn stroommeting
- Voeder monitering, beskermingsrelaï inset en SCADA sein stroombane
- Industriële buite substasies en netwerk verbindingspunte
- Tropiese, vogtige of blootgestelde diensomgewings wat olie-ondergedompelde isolasie vereis
Eienskappe
- Buite-olie-ondergedompelde isolasie: Transformatorolie en lugdigte konstruksie ondersteun stabiele isolasieprestasie en hitteverwyding in buitediens.
- Hoë meterakkuraatheid: 0.2S, 0.2, 0.5S en 0.5 akkuraatheidsopsies ondersteun nutsmaatskappy metering en distribusiemeting.
- 24kV / 36kV dekking: COL-24 en COL-36 variante dek algemene middelspannings distribusie spanningsvlakke.
- Hoë impulsbestandvermoë: COL-24 verwysingsisolasiereeks sluit 125kV impulswederstaanspanning en 65kV kragfrekwensiewederstaansvlak in.
- Buite terminaalverbinding: NEMA kussing of druktipe primêre verbindingskan gespesifiseer word volgens die projek.
- Veld-georiënteerde basisontwerp: Vier-gaatjie monteer uitleg en aardingklem ondersteun buite installasie en onderhoud.
Bedryfsbeginsel
Die COL buitestroomtransformator omskakel die primêre lynstroom van ’n middelspanningskring in ’n gestandaardiseerde lae sekondêre stroomsein, gewoonlik 5A. Die primêre stroom vloei deur die buite primêre terminaalpad, terwyl die sekondêre wikkeling ’n geïsoleerde proporsionele uitset verskaf vir meters, relaïs of moniteringsapparate.
Die olie-ondergedompelde isolasiesisteem verbeter interne diëlektriese sterkte en ondersteun hitteverwyding onder buitebedryfsomstandighede. Vir metergebruik moet die ST akkuraatheid handhaaf binne die gespesifiseerde las. Vir beskermingsgebruik moet die ST voldoende uitset verskaf onder foutstroomtoestande volgens die vereiste beskermingsklas en akkuraatheidsgrens faktor.
Modelaanwysing
| Kode | Betekenis |
|---|---|
| COL | Buite-olie-ondergedompelde stroomtransformator reeks |
| 24 | 24kV hoogste stelselspanningsklas |
| 36 | 36kV hoogste stelselspanningsklas |
| Enkelverhouding | Een geskatte primêre stroom / een geskatte sekondêre stroom kombinasie |
| 5A / 1A | Geskatte sekondêre stroom opsie |
Tegniese Data
| Item | COL-24 Verwysing | COL-36 Verwysing |
|---|---|---|
| Produktipe | Buite-olie-ondergedompelde stroomtransformator | Buite-olie-ondergedompelde stroomtransformator |
| Hoogste stelselspanning | 24kV | 36kV |
| Geskatte isolasievlak | 24/65/125kV | Projek-spesifieke 36kV isolasievlak per bevestiging |
| Geskatte frekwensie | 50Hz of 60Hz | 50Hz of 60Hz |
| Geskatte sekondêre stroom | 5A standaard; 1A beskikbaar | 5A standaard; 1A beskikbaar |
| Primêre stroomreeks | 5A tot 400A volgens katalogus verwysing; 20–600A mark verwysing | 20A tot 600A mark verwysing |
| Geskatte uitset | 30VA of 40VA volgens akkuraatheidsklas en verhouding | 10VA tot 30VA verwysing per projekspesifikasie |
| Akkuraatheidsklas | 0.2S / 0.2 / 0.5S / 0.5 | 0.2 / 0.5 / beskermingsklas per ooreenkoms |
| Omgewingstemperatuur | -25°C tot +55°C | -25°C tot +55°C verwysing |
| Kruipafstand | Minimum 600mm verwysing | Volgens isolasievlak en vervuilingsvereiste |
| Benaderde massa | 35kg verwysing | Projek-spesifiek |
| Toepaslike standaarde | IEC 61869-1, IEC 61869-2, GB/T 20840.1, GB/T 20840.2; erfgooi IEC 60044-1 / GB20840 verwysings per ooreenkoms | IEC 61869-1, IEC 61869-2 en projek-spesifieke vereistes |
Seleksietabel
Die volgende tabel is herorganiseer vir webwerf vertoning. Lang tabelopskrifte is opgedeel in veelvuldige lyne om responsiewe uitleg te verbeter.
| Model | Hoogste
Stelsel |
Geskatte
Primêre |
Geskatte
Sekondêre |
Akkuraatheid
Klas/ |
Kort-Tyd
Termiese Stroom |
Geskatte
Dinamiese Stroom |
|---|---|---|---|---|---|---|
| COL-24 | 24kV | 5–300 | 5A of 1A | 0.2S: 30VA 0.2: 30VA 0.5S: 30VA 0.5: 40VA |
80 × I1n | 200 × I1n |
| 400 | 0.2S: 30VA 0.2: 30VA 0.5S: 30VA 0.5: 40VA |
31.5kA | 100kA | |||
| COL-24 | 24kV | 20–200 | 5A | 10VA mark verwysing | Projek-spesifieke bevestiging | |
| COL-24 | 24kV | 250–600 | 5A | 10VA mark verwysing | Projek-spesifieke bevestiging | |
| COL-36 | 36kV | 20–200 | 5A | 10VA mark verwysing | Projek-spesifieke bevestiging | |
| COL-36 | 36kV | 250–600 | 5A | 10VA mark verwysing | Projek-spesifieke bevestiging | |
Nota: Die tabel is vir voorlopige seleksie. Finale stroomverhouding, las, akkuraatheidsklas, beskermingsklas, isolasievlak, terminaalverbinding en toetsvereistes moet bevestig word volgens die naamplaat, goedgekeurde tekening en fabriekstoetsverslag.
Buite Konstruksie
| Konstruksie Item | Tegniese Beskrywing |
|---|---|
| Isolasie liggaam | Buite-olie-ondergedompelde isolasie struktuur met geribde eksterne isolasie pad |
| Tank / basis | Lugdigte metaalbasis geskik vir buitemontage |
| Primêre terminaal | NEMA kussing of druktipe verbindings per projekvereiste |
| Sekondêre terminaal | Messing bout M6 verwysing |
| Aardingklem | Geskik vir 50–95mm² aardingsgeleier verwysing |
| Montage | Vier monteer gate, 230 × 130mm uitleg met 15mm gat diameter verwysing |
| Kruipafstand | Minimum 600mm verwysing vir COL-24 |
Wikkels & Terminaal Merking
Die COL buite-olie-ondergedompelde ST word gewoonlik verskaf met primêre terminale gemerk P1 en P2. Die sekondêre terminaalgroep word gewoonlik gemerk S1 en S2. Polariteit en aarding moet die goedgekeurde bedradingsdiagram en projekstandaard volg.
| Terminaal | Funksie | Toepassingsnota |
|---|---|---|
| P1 / P2 | Primêre terminale | Primêre stroomrigting en polariteitsverwysing. |
| S1 / S2 | Sekondêre wikkel terminale | Uitset na meter, relaï of moniteringsapparaat. |
| Aardingsterminaal | Sekondêre / basis aardingsverwysing | Een punt van die sekondêre kring en die toerustingbasis moet geaard word volgens projekpraktyk. |
Diensvoorwaardes
- Installasieplek: buite
- Omgewingstemperatuur: -25°C tot +55°C verwysing vir COL-24
- Geskatte frekwensie: 50Hz of 60Hz
- Relatiewe vogtigheid: tot 100% verwysing in buitediens tabel
- Installasie hoogte bo seevlak: tot 1000m onder standaard diensvoorwaardes; hoër hoogte vereis isolasiekoördinasie bevestiging
- Omgewing: geskik vir buite blootgestelde toestande; ernstige kus-, industriële vervuiling of hoë hoogte toepassings moet afsonderlik bevestig word
- Installasie moet langdurige onderdompeling, abnormale meganiese impak en korrosiewe chemiese atmosfeer buite projekontwerp limiete vermy.
Standaarde en Nakoming
Vir nuwe internasionale dokumentasie, moet die COL-24 / COL-36 stroomtransformator gespesifiseer word volgens IEC 61869-1 en IEC 61869-2. Ou projekdokumente mag steeds verwys na IEC 60044-1. Die verskafde produk inligting verwys ook na GB20840.1-2010 en GB20840.2-2014. Finale toepaslike standaarde moet bevestig word in die tegniese ooreenkoms en routynetoetsplan.
Installasie en Afmetings
Afmetings
| Afmeting Item | COL-24 Verwysingswaarde / Nota |
|---|---|
| Algehele voorbreedte | Omtrent 330mm verwysing |
| Basisbreedte | Omtrent 320–360mm verwysing vanaf tekening aansigte |
| Basisdiepte | Omtrent 320mm verwysing |
| Terminaal boonste diameter | Omtrent Ø200mm verwysing |
| Monteeruitleg | Vier-gaatjie basis montage; 230 × 130mm verwysing vanaf tegniese tabel |
| Sekondêre terminaal plek | Onderkant terminaalboks / sekondêre uitlaat posisie |
| Aardingspunt | Basis aardingsklem |
Die transformator moet vertikaal geïnstalleer word op ’n stabiele buite staalsteun, beton fondament, paal-monteerde beugel of substation struktuur. Voor installasie, bevestig die primêre terminaaltipe, geleier rigting, basis monteer gat patroon, aardingsgeleier grootte, sekondêre kabel roete en minimum elektriese speling. Sekondêre kabel ingange moet verseël word om vogtoegang tot die terminaalboks te voorkom.
Veiligheidsnotas
- Bevestig spanningsklas, stroomverhouding, sekondêre stroom, akkuraatheidsklas, las en isolasievlak voor installasie.
- Kontroleer primêre verbindings tipe, monteer gate, aardingsklem en sekondêre terminaal plek voor veldsamestelling.
- Hou die olie-ondergedompelde liggaam regop en vermy meganiese impak tydens vervoer en installasie.
- Die ST sekondêre kring mag nie oopgemaak word terwyl primêre stroom vloei nie.
- Voor meters of relaïs ontkoppel word, kortsluit die sekondêre kring met ’n goedgekeurde kortsluit toestel.
- Aard die ST basis en een punt van die sekondêre kring volgens plaaslike elektriese veiligheidsregulasies.
- Buite installasie en in werking stelling moet uitgevoer word deur gekwalifiseerde middelspannings elektriese personeel.
Seleksiegids
- Bevestig spanningsplatform: Gebruik COL-24 vir 24kV stelsels en COL-36 vir 36kV stelsels.
- Bevestig buite isolasie: Kies olie-ondergedompelde buite ST’s wanneer die installasie blootgestel is aan reën, vogtigheid, stof en buitetemperatuur variasie.
- Kies stroomverhouding: Kies die primêre stroom volgens voederlas, nutsmaatskappy meterreeks en beskermingsvereiste.
- Definieer akkuraatheidsklas: Gebruik 0.2S of 0.2 vir hoë-akkuraatheid metering, en 0.5 of 0.5S vir algemene metering / meting.
- Bevestig geskatte las: Bereken die totale las van meters, relaïs, terminaalblokke en sekondêre kabels.
- Kontroleer buite verbindings: Bevestig NEMA kussing of drukverbinding volgens die geleier en plek installasiemetode.
- Goedkeur tekeninge: Bevestig basis monteer uitleg, aardingspunt, terminaal posisie en sekondêre uitlaat voor produksie.
