Produk Oorsig
Die JDZ11-3/6/10A en JDZX11-3/6/10G binnenshuise epoksie gegote spanningstransformators is middelspanning-spanningstransformators wat ontwerp is vir 3kV, 6kV en 10kV wisselstroom kragstelsels. Hulle omskakel primêre stelselspanning na gestandaardiseerde sekondêre spanningsignale vir spanningmeting, energiemeting, moniteringsinstrumente en relaaisbeskermingskringe.
Die JDZ11-A modelle word gewoonlik gebruik vir fase-tot-fase spanningmeting, terwyl die JDZX11-G modelle gebruik word vir fase-tot-grond spanningmeting en kan residu-spanning / beskerming sekondêre wikkelopsies verskaf. Die epoksie gegote isolasiestruktuur is geskik vir binnenshuise skakelaars, metingkaste, distribusiekamers en middelspanning elektriese toerusting.
Toepassingsposisie
Hierdie spanningstransformators word normaalweg geïnstalleer in binnenshuise middelspanning skakelaars of metingpaneel. Hulle verskaf sekondêre spanningsignale aan meters, beskermingsrelaais, moniteringsapparate, spanningaanwysers en beheerstelsels.
Hooftoepassings
- 3kV, 6kV en 10kV binnenshuise middelspanning kragstelsels
- Spanningmeting en spanningaanwyskringe
- Energiemeting en kragmoniteringstelsels
- Relaaisbeskerming spanning insetkringe
- Residu-spanning opsporing en grondfout moniteringkringe
- Binnenshuise skakelaars, distribusiekaste en metingpaneel
Sleutelspesifikasies
| Item | Spesifikasie |
|---|---|
| Modelreeks | JDZ11-3A / JDZ11-6A / JDZ11-10A; JDZX11-3G / JDZX11-6G / JDZX11-10G |
| Produktipe | Binnenshuise spanningstransformator / potensiaaltransformator |
| Isolasiestruktuur | Epoksie gegote isolasie |
| Installasie | Binnenshuis |
| Geskatte spanningklas | 3kV, 6kV en 10kV |
| Geskatte frekwensie | 50Hz of 60Hz |
| Sekondêre spanning | 100V of gespesifiseerde sekondêre wikkelopset volgens model |
| Akkuraatheidsklas | 0.2, 0.5, 1, 0.2/0.2, 0.2/0.5, 0.2/6P, 0.5/6P, 1/6P |
| Geskatte uitset | Volgens model, akkuraatheidsklas en sekondêre wikkelkonfigurasie |
| Hooffunksie | Spanningmeting, monitering, residu-spanning seinuitset en relaaisbeskerming |

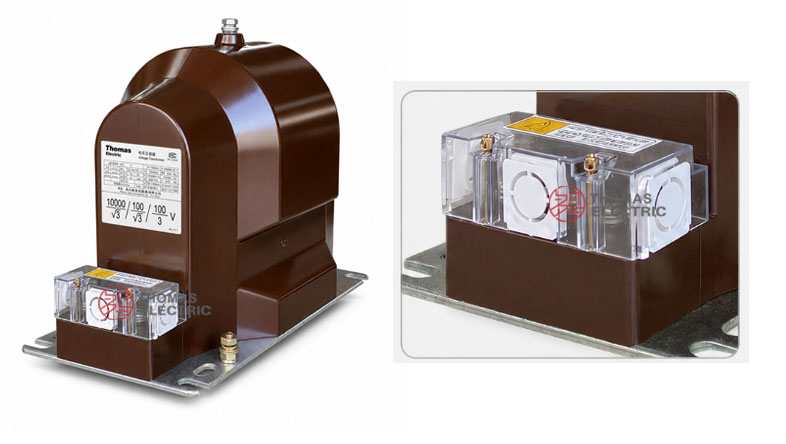

Produk Vertoning
Toepassingspassing
Geskik Vir
- Binnenshuise 3kV, 6kV en 10kV middelspanning skakelaars
- Spanningmetingkringe wat hoë akkuraatheid sekondêre uitset vereis
- Beskermingskringe wat meting/beskerming gekombineerde akkuraatheidsklasse vereis
- Fase-tot-fase spanningmeting met behulp van JDZ11-A modelle
- Fase-tot-grond en residu-spanning meting met behulp van JDZX11-G modelle
- Projekte wat kompakte epoksie gegote isolasie eerder as olie-ondergedompelde struktuur vereis
Nie Aanbeveel Vir
- Buitenshuise blootgestelde installasie sonder ‘n geskikte behuising
- Stelsels bo die gespesifiseerde geskatte isolasievlak
- Toepassings wat olie-ondergedompelde spanningstransformator konstruksie vereis
- Spesiale sekondêre spanningverhoudings, verbindingsgroepe of beskermingsklasse sonder tegniese bevestiging
Tegniese Struktuur
| Komponent | Beskrywing |
|---|---|
| Kern en wikkel | Elektromagnetiese spanningtransformasie struktuur met primêre en sekondêre wikkelings |
| Isolasie | Binnenshuise epoksie gegote isolasie vir kompakte middelspanning installasie |
| Primêre terminaal | Bo primêre terminaal vir middelspanning verbinding |
| Sekondêre terminaalboks | Laespanning terminaalboks vir sekondêre uitsetverbinding |
| Monteerbasis | Metal basisplaat met vasmaakgate vir kabinetinstallasie |
| Residu-spanning wikkel | Beskikbaar op JDZX11-G modelle volgens sekondêre wikkelkonfigurasie |
Modelbenaming

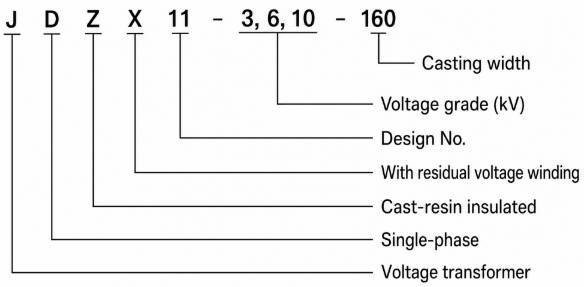

Die JDZ11 en JDZX11 modelkodes kan soos volg geïnterpreteer word:
| Kode | Betekenis |
|---|---|
| J | Spanningstransformator |
| D | Enkelfase spanningstransformator struktuur |
| Z | Epoksie gegote isolasie |
| X | Residu-spanning / grondverwante wikkelstruktuur, gebruik in JDZX modelle |
| 11 | Ontwerp reeks kode |
| 3 / 6 / 10 | Geskatte spanningklas: 3kV, 6kV of 10kV |
| A / G | Modelvariant kode volgens spanningverhouding en wikkelkonfigurasie |
| /185 | Struktuur of installasiegrootte kode vir die 185 reeks variant |
Tegniese Data
Die volgende tabel kombineer die spesifikasiedata vir JDZ11-A en JDZX11-G reeks modelle. Finale waardes moet bevestig word volgens die goedgekeurde tekening, tegniese ooreenkoms en naamplaatdata.
| Tipe | Geskatte
Frekwensie (Hz) |
Geskatte
Spanning Verhouding |
Akkuraatheid
Klas |
Geskatte
Uitset (VA) |
Limiet
Uitset (VA) |
Geskatte
Isolasie Vlak (kV) |
Opmerking |
|---|---|---|---|---|---|---|---|
| JDZ11-3A | 50 / 60 | 3/0.1; 3/0.1/0.1 | 0.2, 0.5, 1, 0.2/0.2, 0.2/0.5 | 30, 80, 150, 20/20, 20/30 | 400 | 3.6/25/40 | Met UNZ 10 |
| JDZ11-6A | 6/0.1; 3/0.1/0.1 | 7.2/30/60 | |||||
| JDZ11-10A | 10/0.1; 3/0.1/0.1 | 12/45/75 | |||||
| JDZX11-3G | 3/√3/0.1/√3/0.1/3 | 0.2/6P, 0.5/6P, 1/6P | 20/100, 40/100, 50/100 | 300 | 3.6/25/40 | – | |
| JDZX11-6G | 6/√3/0.1/√3/0.1/3 | 7.2/30/60 | |||||
| JDZX11-10G | 10/√3/0.1/√3/0.1/3 | 12/42/75 | |||||
| JDZX11-10G | 10/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P | 20/40/100 |
JDZX11-6GA/185 en JDZX11-10GA/185 Tegniese Verwysing
Die volgende tabel is gebaseer op die verskafte JDZX11-6GA/185 en JDZX11-10GA/185 tegniese data. Elke spanningstransformator word verskaf met een geselekteerde akkuraatheidsklas en die ooreenstemmende geskatte uitsetkombinasie.
| Tipe | Geskatte
Spanning |
Isolasie
Vlak (kV) |
Akkuraatheidsklas
& Geskatte Uitset |
Maks.
Uitset (VA) |
|---|---|---|---|---|
| JDZX11-6GA/185 | 6/√3:0.1/√3:0.1/3 | 7.2/32/60 | 0.2/3P—50/100 0.2/6P—50/100 0.5/3P—150/100 0.5/6P—150/100 1.0/6P—300/100 |
800 |
| 6/√3:0.1/√3:0.1/√3:0.1/3 | 0.2/0.5/3P—20/40/100 0.2/0.5/6P—20/40/100 0.2/0.5/3P—30/30/100 0.2/0.5/6P—30/30/100 |
800 | ||
| JDZX11-10GA/185 | 10/√3:0.1/√3:0.1/3 | 10/42/75 | 0.2/3P—50/100 0.2/6P—50/100 0.5/3P—150/100 0.5/6P—150/100 1.0/6P—300/100 |
800 |
| 10/√3:0.1/√3:0.1/√3:0.1/3 | 0.2/0.5/3P—20/40/100 0.2/0.5/6P—20/40/100 0.2/0.5/3P—30/30/100 0.2/0.5/6P—30/30/100 |
800 |
Tegniese notas:
- Een spanningstransformator kan slegs verskaf word met een geselekteerde akkuraatheidsklas en ooreenstemmende geskatte uitsetkombinasie.
- Indien die vereiste parameter die lysreeks oorskry, moet dit bevestig word deur ooreenkoms tussen vervaardiger en koper.
- Geskatte frekwensie: 50Hz of 60Hz.
- Omgewingstemperatuur: -25°C tot +40°C.
Installasie en Afmetings

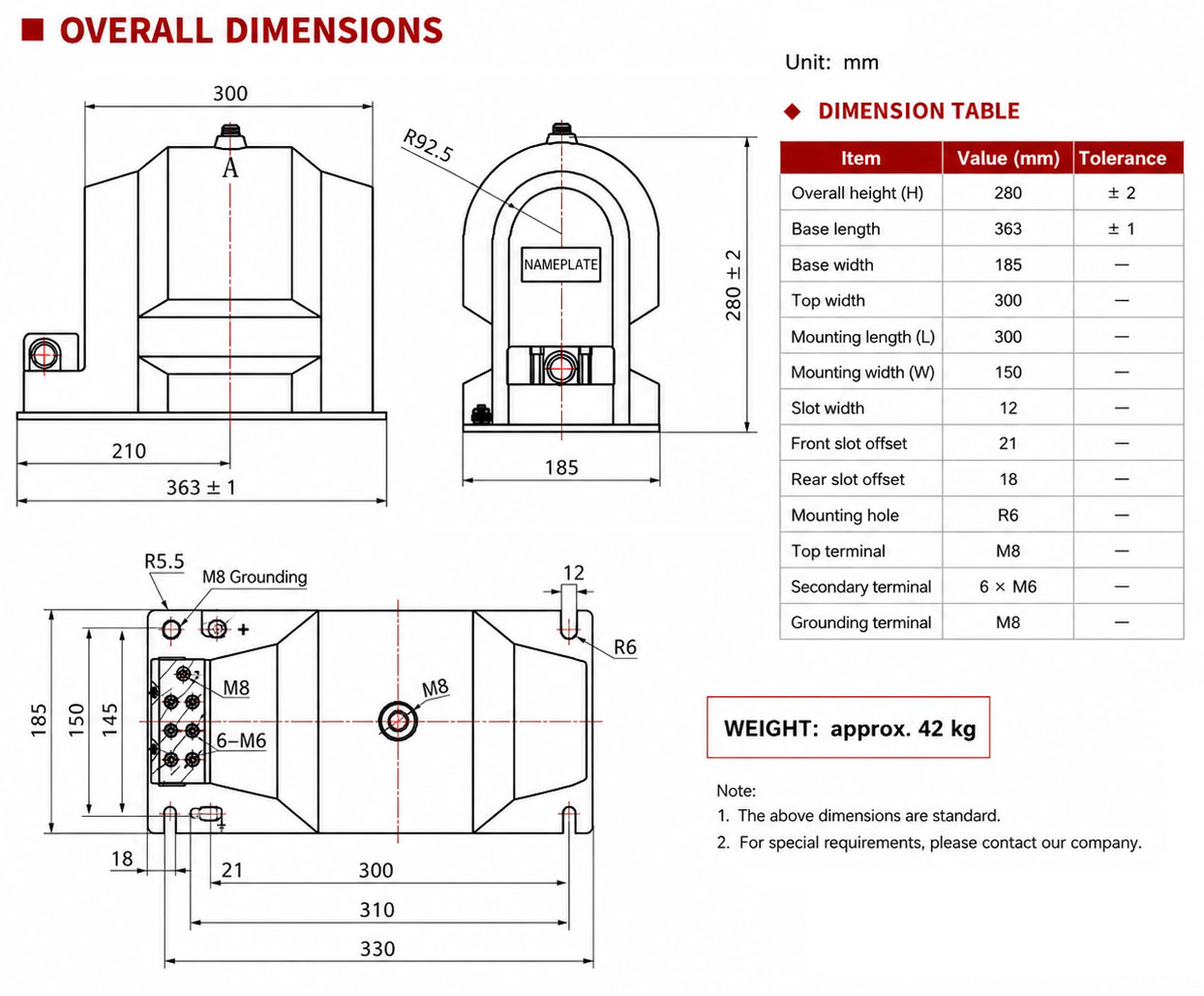

Die JDZ11 en JDZX11 reekse moet geïnstalleer word volgens die goedgekeurde buitelyn tekening, bedradingdiagram en skakelaars uitleg. Die /185 struktuur variant het ‘n kompakte basisgemonteerde struktuur met ‘n sekondêre terminaalboks en boonste primêre terminaal.
JDZX11-6GA/185 en JDZX11-10GA/185 Afmeting Verwysing
| Item | Afmeting / Spesifikasie |
|---|---|
| Algehele lengte | 363 ±1 mm |
| Hoofliggaam breedte | 300 mm |
| Basis breedte | 185 mm |
| Algehele hoogte | 280 ±2 mm |
| Onderste vasmaak lengte | 330 mm |
| Monteer verwysingslengte | 310 mm |
| Benaderde gewig | 42 kg |
Terminaal en Bedradingsnotas

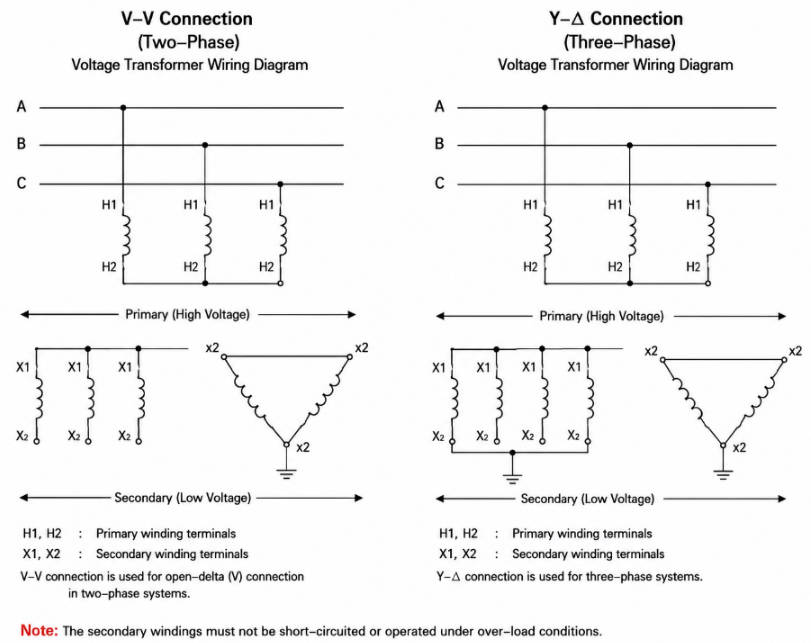

- Primêre bedrading en sekondêre bedrading moet die goedgekeurde bedradingdiagram volg.
- Vir JDZX11-G modelle, moet residu-spanning wikkel terminale gekoppel word volgens die beskermingskema.
- Sekondêre terminaal merkings moet nagegaan word voor ingebruikstelling.
- Die transformator moet stewig vasgemaak word aan die kabinetbasis of monteerplaat.
- Elektriese klaring en kruipafstand moet voldoen aan die projekspanningsvlak en isolasievereistes.
Nakoming en Toetsing
Die JDZ11 en JDZX11 reekse is ontwerp volgens middelspanning spanningstransformator vereistes. Die verskafde monster verwys na GB20840.1-2010 en GB20840.3-2013, sowel as kliënt-spesifieke tegniese vereistes. Finale nakomingsvereistes moet die projekspesifikasie en tegniese ooreenkoms volg.
Tipes Rutinetoeë
- Visuele inspeksie en naamplaat verifikasie
- Verhouding verifikasie
- Polariteit en terminaal merking nagaan
- Akkuraatheidstoets by gespesifiseerde geskatte las
- Kragfrekwensie weerstaan spanningstoets
- Isolasieweerstandstoets
- Gedeeltelike ontladings toets wanneer deur die projek vereis
- Sekondêre wikkel en residu-spanning wikkel verifikasie
Ingenieursnotas
- Kies JDZ11-A of JDZX11-G volgens die stelselverbindingsmetode en sekondêre wikkelvereiste.
- Moenie die geskatte uitset oorskry wat ooreenstem met die geselekteerde akkuraatheidsklas nie.
- Bevestig of die kring ‘n residu-spanning wikkel vereis voordat JDZX11-G modelle gekies word.
- Verifieer terminaal merkings en sekondêre aarding opset voor ingebruikstelling.
- Vir spesiale verhoudings, spesiale akkuraatheidsklasse of spesiale installasie toestande, is tegniese bevestiging vereis voor bestelling.
Seleksie Gids
Hoe om JDZ11-A of JDZX11-G te Kies
Kies JDZ11-A modelle wanneer die projek fase-tot-fase spanningmeting en standaard meting spanninguitset vereis. Kies JDZX11-G modelle wanneer die kring fase-tot-grond spanningmeting, residu-spanning opsporing of ‘n gekombineerde meting/beskerming sekondêre wikkelopset vereis.
Hoe om die Geskatte Spanningverhouding te Kies
Kies die spanningstransformator volgens die stelselgeskatte spanning. Vir ‘n 3kV stelsel, kies JDZ11-3A of JDZX11-3G. Vir ‘n 6kV stelsel, kies JDZ11-6A of JDZX11-6G. Vir ‘n 10kV stelsel, kies JDZ11-10A of JDZX11-10G. Die primêre en sekondêre spanningverhouding moet ooreenstem met die stelselspanning en die insetgradering van gekoppelde meters of relaais.
Hoe om die Akkuraatheidsklas te Kies
Gebruik klas 0.2 of 0.5 vir hoër-akkuraatheid meting toepassings. Klas 1 mag gebruik word vir algemene spanningmeting of aanduiding. Gekombineerde akkuraatheidsklasse soos 0.2/6P, 0.5/6P en 1/6P word gebruik wanneer een sekondêre kring gebruik word vir meting en ‘n ander kring vir beskerming.
Hoe om Geskatte Uitset te Bevestig
Die geselekteerde geskatte uitset moet hoër wees as die totale gekoppelde sekondêre las. Die las sluit meters, relaais, moniteringsapparate, terminaal toestelle en bedrading verlies in. Die geskatte uitset moet saam met die vereiste akkuraatheidsklas nagegaan word.
Hoe om Installasiegrootte te Bevestig
Bevestig voor bestelling die transformator buitelyn afmetings, basis monteer gate, terminaalboks posisie, primêre terminaal rigting, sekondêre terminaal opset en beskikbare klaring binne die skakelaars of metingkabinet.
Bestelinligting
Verskaf asseblief die volgende inligting wanneer u bestel of ‘n kwotasie aanvra:
- Produkmodel: JDZ11-3A, JDZ11-6A, JDZ11-10A, JDZX11-3G, JDZX11-6G, JDZX11-10G of /185 variant
- Geskatte spanningverhouding en sekondêre wikkelkonfigurasie
- Geskatte frekwensie: 50Hz of 60Hz
- Vereiste akkuraatheidsklas en geskatte uitset
- Geskatte isolasievlak
- Residu-spanning wikkel vereiste, indien van toepassing
- Installasie afmetings of skakelaars uitleg vereistes
- Toepaslike standaard of projekspesifikasie
- Hoeveelheid
- Spesiale vereistes vir tekeninge, toetsverslae, sertifikate, naamplaat taal, verpakking of versending
GKV’s
FAQs
Q1: What is the difference between JDZ11-A and JDZX11-G models?
Die JDZ11-A modelle is ontwerp vir fase-tot-fase spanningmeting in 3kV, 6kV en 10kV stelsels. Die JDZX11-G modelle word spesifiek gebruik vir fase-tot-grond spanningmeting en bied opsionele sekondêre wikkelings vir residu-spanning en grondfoutbeskerming. Beide modelle beskik oor epoksiegegot isolasie vir binnenshuise installasie en lewer gestandaardiseerde sekondêre seine vir meting en beskerming.
Q2: When should these voltage transformers be installed in switchgears?
Hierdie spanningstransformators moet geïnstalleer word in binnenshuise middelspanning-skakelaars, metingpanele en distribusiekaste vir 3kV, 6kV of 10kV wisselstroomstelsels. Hulle word tipies geplaas waar sekondêre spanningsignale benodig word vir akkurate energiemeting, kragmonitering, spanningaanwysers en relaaisbeskermingskringe. Die kompakte epoksiegegot struktuur maak hulle ideaal vir binnenshuise toerusting waar ruimte en betroubare isolasie krities is vir stelselveiligheid.
Q3: How do I select the correct accuracy class for my application?
Die keuse van die akkuraatheidsklas hang af van u spesifieke toepassingsvereistes. Klasse 0.2 en 0.5 is ideaal vir presisie-energiemeting en kragmoniteringstelsels. Klasse 1 is geskik vir algemene spanningaanwysers en moniteringsinstrumente. Vir beskermingstoepassings word klasse soos 0.2/6P, 0.5/6P of 1/6P aanbeveel om betroubare seinuitsette vir relaaisbeskerming te verseker. Spesifieke akkuraatheidsklasse is onderhewig aan bevestiging tydens bestelling.
Q4: Can these epoxy cast transformers be used for outdoor installations?
Nee, hierdie spesifieke modelreeks (JDZ11-A en JDZX11-G) is uitsluitlik ontwerp en geklassifiseer vir binnenshuise installasie. Die epoksiegegot isolasiestruktuur bied uitstekende diëlektriese sterkte en meganiese stewigheid vir binnenshuise skakelaars en metingkaste, maar is nie beskerm teen buitenshuise UV-straling, uiterste weersomstandighede of besoedeling nie. Vir buitelugtoepassings moet u die vervaardiger kontak vir geskikte buitelug-modelle.
Q5: Which secondary voltage outputs are available for these transformer models?
Die standaard sekondêre spanninguitset vir hierdie reeks is 100V, wat ooreenstem met internasionale standaardmetingstoerusting. Afhangende van die spesifieke model en sekondêre wikkelkonfigurasie, kan aangepaste sekondêre spanningspesifikasies egter verskaf word. Die presiese sekondêre wikkelopset, insluitend die aantal wikkelings en hul respektiewele uitsette, is onderhewig aan bevestiging en moet by die vervaardiger gespesifiseer word vir u projek.
Q6: Why is epoxy cast insulation preferred for indoor switchgears?
Epoksiegegot isolasie word verkies vir binnenshuise skakelaars omdat dit uitstekende diëlektriese eienskappe, hoë meganiese sterkte en uitstekende vlamweerstand bied. Dit vereis minimale instandhouding aangesien dit nie beïnvloed word deur vog of stof in binnenshuise omgewings nie, en dit elimineer die behoefte aan addisionele isolasievloeistowwe soos olie. Dit verseker ‘n lang lewensduur en betroubare werking vir middelspanning-meting en beskermingskringe.
Q7: Are these transformers suitable for residual voltage and earth fault detection?
Ja, die JDZX11-G modelle is spesifiek toegerus vir hierdie toepassings. Hulle kan residu-spanning en beskerming sekondêre wikkelopsies verskaf, wat hulle ideaal maak vir residu-spanning opsporing en grondfoutmoniteringkringe in 3kV, 6kV en 10kV stelsels. Die JDZ11-A modelle is hoofsaaklik vir fase-tot-fase meting. Die keuse van die korrekte model en wikkelkonfigurasie is onderhewig aan bevestiging deur die vervaardiger.
