Produk Oorsig
Die LDJ-10Q / LDJ-10/210-L(Y) stroomtransformator is ’n binnenshuise, epoksiehars gegote, volledig ingeslote stroomtransformator wat ontwerp is vir middelspanningskisskakelaar-toepassings. Dit is veral geskik vir KYN handkar-tipe kisskakelaars en word gebruik vir stroommeting, elektriese energiemetering, voedingslynmonitoring en relaaisbeskerming in wisselstroom-kragstelsels met ’n nominale frekwensie van 50Hz of 60Hz.
Vir internasionale projekte kan hierdie produk gespesifiseer word vir 10kV, 11kV en 12kV middelspanningsstelsels deur gebruik te maak van 12kV-klas isolasiekoördinasie. Die standaard isolasievlak is 12/42/75kV. Een van die primêre uitgangsterminals is ontwerp met ’n terminal/kontakboksstruktuur, wat die produk geskik maak vir handkar-kisskakelaarverbinding en kompakte kabinetintegrasie.
Produktipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Binnenshuise Epoksiehars Gegote Volledig Ingeslote Stroomtransformator |
| Modelreeks | LDJ-10Q / LDJ-10/210-L(Y) |
| Produkstruktuur | Binnenshuise, volledig ingeslote, epoksiehars gegote, deurgaan-tipe stroomtransformator |
| Kisskakelaartoepassing | KYN handkar-tipe kisskakelaars en binnenshuise middelspanningskabinette |
| Spanningsklas | 10kV, 11kV en 12kV middelspanningsstelsels |
| Hoogste spanning vir toerusting | 12kV klas |
| Nominale isolasievlak | 12/42/75kV |
| Nominale frekwensie | 50Hz / 60Hz |
| Nominale sekondêre stroom | 5A of 1A; 2A kan bevestig word vir spesiale vereistes |
| Vermoeëfaktor van las | cosφ = 0.8 agterstand |
| Tipes toepassings | Stroommeting, energiemetering, relaaisbeskerming, voedingslynmonitoring |

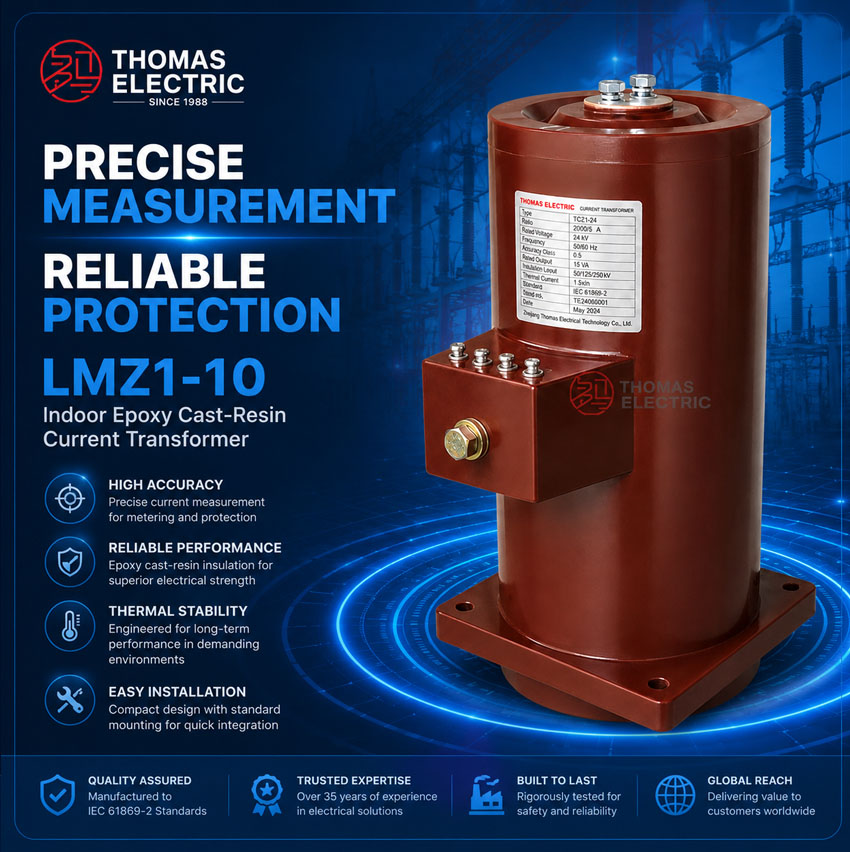

Produk Vertoning
Toepassings
- 10kV, 11kV en 12kV binnenshuise middelspanningsverdeelstelsels
- KYN handkar-tipe kisskakelaars en metaalgekante kisskakelaars
- Stroommeting- en elektriese energiemeterkringe
- Relaaisbeskerming- en voedingslynmonitoringkringe
- Inkomende voedingspaneel, uitgaande voedingspaneel en verdeelskakelborde
- Middelspanningskabinette wat een primêre terminal met terminal/kontakboksstruktuur benodig
Eienskappe
- Ontwerp vir KYN-kisskakelaars: Die produkstruktuur is geskik vir KYN handkar-tipe kisskakelaars en kompakte binnenshuise kabinetlay-oute.
- Volledig ingeslote epoksiegieting: Die epoksiehars gegote liggaam bied isolasiesterkte, vogweerstand en meganiese stabiliteit.
- Primêre terminalboksstruktuur: Een primêre uitgangsterminal is toegerus met ’n terminal/kontakboksopstelling vir kisskakelaarverbinding.
- Metings- en beskermingsgebruik: Akkuraatheidkombinasies kan meterklasse en 10P10-beskermingstoepassings ondersteun.
- Veelsydige sekondêre stroom: 5A en 1A sekondêre uitsette is beskikbaar, en 2A kan bevestig word vir spesiale projekvereistes.
- Internasionale spanningsuitdrukking: Geskik vir 10kV, 11kV en 12kV toepassings met 12/42/75kV isolasievlak.
Werkingsbeginsel
Die LDJ-10/210-L(Y) stroomtransformator werk volgens elektromagnetiese induksie. Die primêre stroom genereer magnetiese vloed in die kern, en die sekondêre wikkeling lewer ’n proporsionele stroomsein aan aangeslote meters, beskermingsrelaais of monitorapparate. Die epoksiehars gegote liggaam verskaf elektriese isolasie tussen die middelspanningsprimêre stroombaan en die laespanningssekondêre stroombaan.
Vir meterkringe moet die transformator die gespesifiseerde verhoudingsakkuraatheid en fasedisplasering handhaaf onder die nominale las. Vir relaaisbeskermingskringe moet die beskermingswikkeling ’n betroubare stroomsein lewer onder fouttoestande en koördineer met die relaaisinstelling, nominale las en stelselkortsluitvlak.
Modelbenaming
Die modelbenaming word gebruik om die produkstruktuur, versterkte isolasieopsie, spanningsklas en spesiale handkar-kisskakelaarlay-out te identifiseer.
| Kode | Betekenis |
|---|---|
| L | Stroomtransformator |
| D | Deurgaan-tipe / spesiale kisskakelaar stroomtransformatorstruktuur |
| J | Binnenshuise epoksiehars gegote isolasiestruktuur |
| 10 | Spanningsklasidentifikasie; gebruik vir 10kV-stelsels en 12kV-klas isolasiekoördinasie |
| Q | Versterkte isolasie of spesiale struktuurvariant indien gespesifiseer |
| 210 | Strukturele afmeting / venster- of installasieontwerpkode |
| L | Spesiale lay-outweergawe vir handkar-kisskakelaartoepassing |
Modeldekking: Hierdie bladsy dek LDJ-10/210-L(Y), LDJ-10Q en LDJ-10/210-L(Y)(Y). Finale keuse moet bevestig word deur stroomverhouding, akkuraatheidklas, nominale uitset, sekondêre stroom, kisskakelaarlay-out, primêre terminalboksaanlegging en goedgekeurde tekening.
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Nominale spanningsklas | 10kV / 11kV / 12kV middelspanningsstelsels |
| Hoogste spanning vir toerusting | 12kV klas |
| Nominale isolasievlak | 12/42/75kV |
| Nominale frekwensie | 50Hz / 60Hz |
| Nominale primêre stroom | 5A tot 1250A verwysingsreeks; 1500A tot 3150A kan bevestig word deur spesifikasie en tekening |
| Nominale sekondêre stroom | 5A of 1A; 2A beskikbaar deur spesiale bevestiging |
| Akkuraatheidklaskombinasie | 0.2S / 10P10, 0.2 / 10P10, 0.5 / 10P10, 0.5S / 10P10 |
| Nominale uitset | 10VA / 15VA / 20VA / 25VA volgens stroomverhouding en kernkonfigurasie |
| Vermoeëfaktor van las | cosφ = 0.8 agterstand |
| Kruipafstand | Groter as 530mm verwysing |
| Omgewingstemperatuur | -5°C tot +40°C standaard diensreeks; projekspesifieke temperatuur kan bevestig word |
| Isolasie-medium | Epoksiehars gietisolering |
| Toepaslike standaard | IEC 61869-1 / IEC 61869-2; IEC 60044-1 kan verwys word vir erfgoodspesifikasie |
Terminalmerking
Die LDJ-10/210-L(Y)-reeks is ontwerp met ’n spesiale primêre uitgangsopstelling vir handkar-kisskakelaars. Een primêre terminal kan toegerus word met ’n terminal/kontakboksstruktuur. Sekondêre terminalkonfigurasie hang af van die gekose meter- en beskermingskerne.
| Terminalmerking | Funksie | Toepassingsnota |
|---|---|---|
| P1 / P2 | Primêre terminale | Die verwysingsprimêre stroomrigting word normaalweg gedefinieer van P1 na P2. |
| Primêre terminalboks | Primêre uitgangstruktuur | Een primêre uitgangsterminal kan ’n terminal/kontakboks insluit vir handkar-kisskakelaarverbinding. |
| 1S1 / 1S2 | Eerste sekondêre wikkeling | Word gewoonlik gebruik vir metering, meting of die eerste gespesifiseerde sekondêre kern. |
| 2S1 / 2S2 | Tweede sekondêre wikkeling | Word gewoonlik gebruik vir relaaisbeskerming of ’n addisionele sekondêre stroombaan indien nodig. |
Terminalmerkings volg standaard stroomtransformatorpolariteitskonvensies. Korrekte terminalidentifikasie moet nagekom word om meterakkuraatheid, relaaisbeskermingsprestasie en veilige onderhoud te verseker. Die sekondêre stroombaan mag nie oopgemaak word terwyl die primêre stroombaan onder spanning is nie.
Keusetabel
| Tipe | Nominale
Primêre Stroom (A) |
Akkuraatheid
Klas Kombinasie |
Nominale
Uitset (VA) |
Korttydse
Termiese Stroom (kA/1s) |
Nominale
Dinamiese Stroom (kA) |
|---|---|---|---|---|---|
| LDJ-10/210-L LDJ-10/210-L(Y) |
5 | 0.2 / 5P10 0.2S / 5P10 0.5 / 5P10 0.2 / 10P10 0.2S / 10P10 0.5 / 10P10 |
10 / 15 | 0.3 | 0.75 |
| 10 | 0.6 | 1.5 | |||
| 15 | 0.9 | 2.25 | |||
| 20 | 1.2 | 3 | |||
| 30 | 1.8 | 4.5 | |||
| 50 | 3 | 7.5 | |||
| 75 | 4.5 | 11.25 | |||
| 100 | 6.5 | 16.25 | |||
| 150 | 10 | 25 | |||
| 200 | 13 | 32.5 | |||
| 300 | 20 | 50 | |||
| 400 | 26 | 65 | |||
| 500 | 15 / 15 | 32.5 | 82 | ||
| 600 | 40 | 100 |
Nota: Die tabel is vir voorlopige ingenieurskeuse. Finale model, stroomverhouding, sekondêre stroom, akkuraatheidklas, nominale uitset, korttydse termiese stroom, dinamiese stroom, isolasievlak, terminalaanlegging en toetsvereistes moet bevestig word volgens die goedgekeurde tekening, naamplaat en fabriektoetsverslag.
Diensvoorwaardes
- Installasieplek: binnenshuise middelspanningskisskakelaars
- Stelselspanning: 10kV, 11kV of 12kV klas
- Nominale frekwensie: 50Hz / 60Hz
- Nominale isolasievlak: 12/42/75kV
- Hoogte bo seevlak: nie meer as 1000m onder standaard diensvoorwaardes tensy anders gespesifiseer
- Omgewingstemperatuur: -5°C tot +40°C standaard verwysingsreeks
- Kragstelselaarding: geskik vir nie-effektief geaarde neutrale stelsels volgens projekkonfigurasie
- Die installasieplek moet vry wees van ernstige besoedeling, korrosiewe gas, ontplofbare medium, swaar geleidende stof en abnormale kondensasie.
Standaarde en Voldoening
Die LDJ-10Q / LDJ-10/210-L(Y) stroomtransformator kan verskaf word volgens IEC 61869-1 en IEC 61869-2. IEC 60044-1 kan verwys word vir erfgoodprojekspesifikasies. Rutinetoeë, diëlektriese toetse, polariteitsverifikasie, verhoudingstoets, akkuraatheidstoets, isolasieweerstand en gedeeltelike ontladingsvereistes moet bevestig word volgens die finale tegniese ooreenkoms.
Installasie en Afmetings
Die LDJ-10/210-L(Y)-reeks is ontwerp vir KYN handkar-tipe kisskakelaars. Die primêre terminalboks, P1/P2-rigting, sekondêre terminallay-out, installasiebasis en fase-na-grond-speling moet bevestig word deur die goedgekeurde buitelyn-tekening voor kabinetontwerp of massaproduksie.
Buitelyndata
| Item | Keusenota |
|---|---|
| Meganiese struktuur | Binnenshuise epoksiehars gegote volledig ingeslote deurgaan-tipe struktuur |
| Kisskakelaartoepassing | KYN handkar-tipe kisskakelaars |
| Primêre terminale | P1 / P2 terminalaanlegging met een terminal/kontakboksstruktuur |
| Sekondêre terminale | 1S1 / 1S2 en opsioneel 2S1 / 2S2 volgens sekondêre kernkonfigurasie |
| Tekeningbevestiging | Finale buitelyn, terminalrigting, monteeringsafmetings en kisskakelaaraanpassing moet bevestig word voor produksie |
Veiligheidsnotas
- Bevestig die model, spanningsklas, stroomverhouding, sekondêre stroom, akkuraatheidklas, las, isolasievlak en kortsluitbestandheidvereiste voor installasie.
- Kontroleer KYN-kisskakelaaraanpassing, primêre terminalboksligging, handkar-speling, fase-speling en onderhoudstoegang voor samestelling.
- Verbind primêre en sekondêre terminale volgens terminalmerkings en die projekbedradingsdiagram.
- Die sekondêre stroombaan van ’n stroomtransformator mag nie oopgelaat word terwyl die primêre stroombaan onder spanning is nie.
- Tydens meter- of relaaisonderhoud, kortsluit die ST-sekondêre stroombaan voordat enige sekondêre bedrading losgemaak word.
- Sekondêre aarding moet die projekspesifikasie en plaaslike elektriese veiligheidsvereistes volg.
- Installasie en onderhoud moet uitgevoer word deur gekwalifiseerde middelspannings-elektriese personeel.
Bestelinligting
Verskaf asseblief die volgende inligting wanneer u bestel of ’n kwotasie aanvra:
- Produkmodel: LDJ-10Q of LDJ-10/210-L(Y)
- Stelselspanning: 10kV, 11kV of 12kV
- Nominale primêre stroom / stroomtransformasieverhouding
- Nominale sekondêre stroom: 1A, 2A of 5A
- Akkuraatheidklaskombinasie en nominale uitset vir elke sekondêre kern
- Beskermingsklas en relaaisbeskermingsvereiste indien van toepassing
- Kortsluitbestandheidvereiste: een-sekonde termiese stroom en dinamiese stroom
- Kisskakelaartipe: KYN handkar-kabinet of ander kabinetstruktuur
- Primêre terminalboksrigting, terminallay-out en vereiste buitelyn-tekening
- Hoeveelheid, etikettering, sertifikate, rutinetoesverslae en verpakkingsvereistes
- Spesiale aangepaste stroomverhouding, sekondêre wikkeling, las of terminalaanleggingsvereistes
Keusewenke
- Bevestig kisskakelaartipe: Hierdie model is veral geskik vir KYN handkar-tipe kisskakelaars, dus moet kabinetpassing eerstens nagegaan word.
- Bevestig spanningsvlak: Gebruik 12kV-klas isolasiekoördinasie vir 10kV, 11kV of 12kV stelsels.
- Bevestig stroomverhouding: Kies die primêre stroom volgens voedingslynlas, meterreeks en relaaisbeskermingsinstellingsreeks.
- Bevestig sekondêre stroom: Kies 5A of 1A volgens meters, relaais, kabel lengte en lasberekening. 2A kan bevestig word vir spesiale vereistes.
- Kontroleer nominale las: Die totale las van meters, relaais en sekondêre kabels mag nie die nominale uitset van elke sekondêre kern oorskry nie.
- Verifieer bestandheidsgradering: Kontroleer een-sekonde termiese stroom en dinamiese stroom teen die kisskakelaarfoutstroomvlak.
- Bevestig tekene: Verifieer die primêre terminalboks, terminalrigting, monteeringsafmetings en kabinet-spelings voor produksie.
