Ikhtisar Produk
Transformator arus LDJ-10Q / LDJ-10/210-L(Y) adalah transformator arus dalam ruangan, berbahan resin epoksi tuang, sepenuhnya tertutup, yang dirancang untuk aplikasi peralatan switchgear tegangan menengah. Produk ini sangat cocok untuk switchgear tipe troli KYN dan digunakan untuk pengukuran arus, pengukuran energi listrik, pemantauan feeder, serta proteksi rele pada sistem tenaga AC dengan frekuensi pengenal 50 Hz atau 60 Hz.
Untuk proyek internasional, produk ini dapat dispesifikasikan untuk sistem tegangan menengah 10 kV, 11 kV, dan 12 kV menggunakan koordinasi isolasi kelas 12 kV. Tingkat isolasi standar adalah 12/42/75 kV. Salah satu terminal keluar primer dirancang dengan struktur kotak terminal/kontak, sehingga produk ini sesuai untuk koneksi switchgear tipe troli dan integrasi kabinet kompak.
Jenis Produk
| Item | Spesifikasi |
|---|---|
| Nama produk | Transformator Arus Tertutup Penuh Berbahan Resin Epoksi untuk Dalam Ruangan |
| Seri model | LDJ-10Q / LDJ-10/210-L(Y) |
| Struktur produk | Dalam ruangan, tertutup penuh, berbahan resin epoksi tuang, tipe tembus (through-type) |
| Aplikasi switchgear | Switchgear tipe troli KYN dan kabinet tegangan menengah dalam ruangan |
| Kelas tegangan | Sistem tegangan menengah 10 kV, 11 kV, dan 12 kV |
| Tegangan tertinggi untuk peralatan | Kelas 12 kV |
| Tingkat isolasi pengenal | 12/42/75 kV |
| Frekuensi pengenal | 50 Hz / 60 Hz |
| Arus sekunder pengenal | 5 A atau 1 A; 2 A dapat dikonfirmasi untuk kebutuhan khusus |
| Faktor daya beban | cosφ = 0,8 lagging |
| Aplikasi khas | Pengukuran arus, pengukuran energi, proteksi rele, pemantauan feeder |

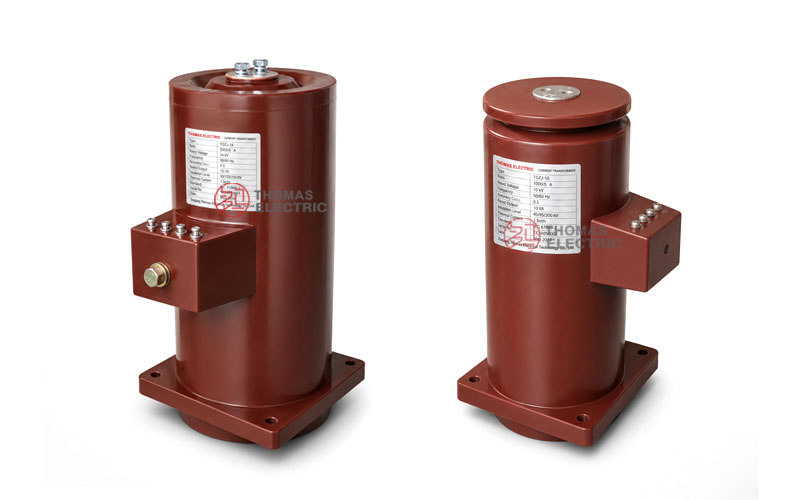

Tampilan Produk
Aplikasi
- Sistem distribusi tegangan menengah dalam ruangan 10 kV, 11 kV, dan 12 kV
- Switchgear tipe troli KYN dan switchgear berpelindung logam (metal-clad)
- Rangkaian pengukuran arus dan pengukuran energi listrik
- Rangkaian proteksi rele dan pemantauan feeder
- Panel feeder masuk, panel feeder keluar, dan panel distribusi
- Kabinet tegangan menengah yang memerlukan satu terminal primer dengan struktur kotak terminal/kontak
Fitur
- Dirancang untuk switchgear KYN: Struktur produk sesuai untuk switchgear tipe troli KYN dan tata letak kabinet dalam ruangan yang kompak.
- Pengecoran epoksi tertutup penuh: Badan berbahan resin epoksi tuang memberikan kekuatan isolasi, ketahanan terhadap kelembapan, dan stabilitas mekanis.
- Struktur kotak terminal primer: Salah satu terminal keluar primer dilengkapi susunan kotak terminal/kontak untuk koneksi switchgear.
- Untuk pengukuran dan proteksi: Kombinasi akurasi dapat mendukung kelas metering dan aplikasi proteksi 10P10.
- Arus sekunder fleksibel: Keluaran sekunder 5 A dan 1 A tersedia, dan 2 A dapat dikonfirmasi untuk kebutuhan proyek khusus.
- Ekspresi tegangan internasional: Cocok untuk aplikasi 10 kV, 11 kV, dan 12 kV dengan tingkat isolasi 12/42/75 kV.
Prinsip Kerja
Transformator arus LDJ-10/210-L(Y) bekerja berdasarkan induksi elektromagnetik. Arus primer menghasilkan fluks magnetik di inti, dan belitan sekunder menghasilkan sinyal arus proporsional ke meter, rele proteksi, atau perangkat pemantau yang terhubung. Badan pengecoran resin epoksi menyediakan isolasi listrik antara rangkaian primer tegangan menengah dan rangkaian sekunder tegangan rendah.
Untuk rangkaian metering, transformator harus mempertahankan akurasi rasio dan pergeseran fasa yang ditentukan di bawah beban pengenal. Untuk rangkaian proteksi rele, belitan proteksi harus memberikan sinyal arus yang andal dalam kondisi gangguan dan diselaraskan dengan setting rele proteksi, beban pengenal, serta tingkat arus hubung singkat sistem.
Penamaan Model
Penamaan model digunakan untuk mengidentifikasi struktur produk, opsi isolasi diperkuat, kelas tegangan, dan tata letak khusus switchgear tipe troli.
| Kode | Makna |
|---|---|
| L | Transformator arus |
| D | Tipe tembus / struktur transformator arus khusus untuk switchgear |
| J | Struktur isolasi resin epoksi tuang untuk dalam ruangan |
| 10 | Identifikasi kelas tegangan; digunakan untuk sistem 10 kV dan koordinasi isolasi kelas 12 kV |
| Q | Variasi isolasi diperkuat atau struktur khusus bila dispesifikasikan |
| 210 | Kode dimensi struktural / jendela atau desain pemasangan |
| L | Versi tata letak khusus untuk aplikasi switchgear tipe troli |
Cakupan model: Halaman ini mencakup LDJ-10/210-L(Y), LDJ-10Q, dan LDJ-10/210-L(Y)(Y). Pemilihan akhir harus dikonfirmasi berdasarkan rasio arus, kelas akurasi, keluaran pengenal, arus sekunder, tata letak switchgear, susunan kotak terminal primer, dan gambar yang telah disetujui.
Data Teknis
| Item | Spesifikasi |
|---|---|
| Kelas tegangan pengenal | Sistem tegangan menengah 10 kV / 11 kV / 12 kV |
| Tegangan tertinggi untuk peralatan | Kelas 12 kV |
| Tingkat isolasi pengenal | 12/42/75 kV |
| Frekuensi pengenal | 50 Hz / 60 Hz |
| Arus primer pengenal | Kisaran referensi 5 A hingga 1250 A; 1500 A hingga 3150 A dapat dikonfirmasi melalui spesifikasi dan gambar |
| Arus sekunder pengenal | 5 A atau 1 A; 2 A tersedia berdasarkan konfirmasi khusus |
| Kombinasi kelas akurasi | 0,2S / 10P10, 0,2 / 10P10, 0,5 / 10P10, 0,5S / 10P10 |
| Keluaran pengenal | 10 VA / 15 VA / 20 VA / 25 VA sesuai rasio arus dan konfigurasi inti |
| Faktor daya beban | cosφ = 0,8 lagging |
| Jarak creepage | Lebih dari 530 mm (referensi) |
| Suhu lingkungan | Kisaran layanan standar -5°C hingga +40°C; suhu khusus proyek dapat dikonfirmasi |
| Medium isolasi | Isolasi pengecoran resin epoksi |
| Standar yang berlaku | IEC 61869-1 / IEC 61869-2; IEC 60044-1 dapat dijadikan referensi untuk spesifikasi lama |
Penandaan Terminal
Seri LDJ-10/210-L(Y) dirancang dengan susunan khusus terminal keluar primer untuk switchgear tipe troli. Salah satu terminal primer dapat dilengkapi struktur kotak terminal/kontak. Konfigurasi terminal sekunder bergantung pada inti metering dan proteksi yang dipilih.
| Penandaan Terminal | Fungsi | Catatan Aplikasi |
|---|---|---|
| P1 / P2 | Terminal primer | Arah arus primer referensi biasanya ditentukan dari P1 ke P2. |
| Kotak terminal primer | Struktur terminal keluar primer | Salah satu terminal keluar primer dapat mencakup kotak terminal/kontak untuk koneksi switchgear tipe troli. |
| 1S1 / 1S2 | Belitan sekunder pertama | Biasanya digunakan untuk metering, pengukuran, atau inti sekunder pertama yang dispesifikasikan. |
| 2S1 / 2S2 | Belitan sekunder kedua | Biasanya digunakan untuk proteksi rele atau rangkaian sekunder tambahan bila diperlukan. |
Penandaan terminal mengikuti konvensi polaritas standar transformator arus. Identifikasi terminal yang benar harus diperhatikan untuk memastikan akurasi metering, kinerja proteksi rele, dan pemeliharaan yang aman. Rangkaian sekunder tidak boleh dalam kondisi terbuka saat rangkaian primer bertegangan.
Tabel Seleksi
| Jenis | Arus Primer Pengenal (A) | Kombinasi Kelas Akurasi | Keluaran Pengenal (VA) | Arus Termal Waktu Singkat (kA/1dtk) | Arus Dinamis Pengenal (kA) |
|---|---|---|---|---|---|
| LDJ-10/210-L LDJ-10/210-L(Y) |
5 | 0,2 / 5P10 0,2S / 5P10 0,5 / 5P10 0,2 / 10P10 0,2S / 10P10 0,5 / 10P10 |
10 / 15 | 0,3 | 0,75 |
| 10 | 0,6 | 1,5 | |||
| 15 | 0,9 | 2,25 | |||
| 20 | 1,2 | 3 | |||
| 30 | 1,8 | 4,5 | |||
| 50 | 3 | 7,5 | |||
| 75 | 4,5 | 11,25 | |||
| 100 | 6,5 | 16,25 | |||
| 150 | 10 | 25 | |||
| 200 | 13 | 32,5 | |||
| 300 | 20 | 50 | |||
| 400 | 26 | 65 | |||
| 500 | 15 / 15 | 32,5 | 82 | ||
| 600 | 40 | 100 |
Catatan: Tabel ini digunakan untuk seleksi awal rekayasa. Model akhir, rasio arus, arus sekunder, kelas akurasi, keluaran pengenal, arus termal waktu singkat, arus dinamis, tingkat isolasi, susunan terminal, dan persyaratan pengujian harus dikonfirmasi sesuai gambar yang disetujui, nameplate, dan laporan uji pabrik.
Kondisi Layanan
- Lokasi pemasangan: switchgear tegangan menengah dalam ruangan
- Tegangan sistem: kelas 10 kV, 11 kV, atau 12 kV
- Frekuensi pengenal: 50 Hz / 60 Hz
- Tingkat isolasi pengenal: 12/42/75 kV
- Ketinggian: tidak melebihi 1000 m dalam kondisi layanan standar kecuali ditentukan lain
- Suhu lingkungan: kisaran referensi standar -5°C hingga +40°C
- Pembumian sistem tenaga: sesuai untuk sistem netral tidak efektif dipbumikan sesuai konfigurasi proyek
- Lokasi pemasangan harus bebas dari polusi berat, gas korosif, medium eksplosif, debu konduktif berat, dan kondensasi abnormal.
Standar dan Kepatuhan
Transformator arus LDJ-10Q / LDJ-10/210-L(Y) dapat dipasok sesuai standar IEC 61869-1 dan IEC 61869-2. IEC 60044-1 dapat dijadikan referensi untuk spesifikasi proyek lama. Pengujian rutin, pengujian dielektrik, verifikasi polaritas, pengujian rasio, pengujian akurasi, resistansi isolasi, dan persyaratan pelepasan parsial harus dikonfirmasi sesuai perjanjian teknis akhir.
Pemasangan dan Dimensi
Seri LDJ-10/210-L(Y) dirancang untuk switchgear tipe troli KYN. Kotak terminal primer, arah P1/P2, tata letak terminal sekunder, dasar pemasangan, dan jarak fasa-ke-tanah harus dikonfirmasi berdasarkan gambar garis besar yang telah disetujui sebelum desain kabinet atau produksi massal.
Data Garis Besar
| Item | Catatan Seleksi |
|---|---|
| Struktur mekanis | Struktur tipe tembus tertutup penuh berbahan resin epoksi untuk dalam ruangan |
| Aplikasi switchgear | Switchgear tipe troli KYN |
| Terminal primer | Susunan terminal P1 / P2 dengan satu struktur kotak terminal/kontak |
| Terminal sekunder | 1S1 / 1S2 dan opsional 2S1 / 2S2 sesuai konfigurasi inti sekunder |
| Konfirmasi gambar | Garis besar akhir, arah terminal, dimensi pemasangan, dan kesesuaian switchgear harus dikonfirmasi sebelum produksi |
Catatan Keselamatan
- Konfirmasi model, kelas tegangan, rasio arus, arus sekunder, kelas akurasi, beban, tingkat isolasi, dan persyaratan ketahanan hubung singkat sebelum pemasangan.
- Periksa kesesuaian switchgear KYN, lokasi kotak terminal primer, jarak bebas troli, jarak fasa, dan akses pemeliharaan sebelum perakitan.
- Hubungkan terminal primer dan sekunder sesuai penandaan terminal dan diagram pengawatan proyek.
- Rangkaian sekunder transformator arus tidak boleh dibiarkan terbuka saat rangkaian primer bertegangan.
- Saat melakukan pemeliharaan meter atau rele, hubung-singkatkan rangkaian sekunder CT sebelum melepaskan kabel sekunder apa pun.
- Pembumian sekunder harus mengikuti spesifikasi proyek dan persyaratan keselamatan kelistrikan setempat.
- Pemasangan dan pemeliharaan harus dilakukan oleh personel listrik tegangan menengah yang berkualifikasi.
Informasi Pemesanan
Harap sediakan informasi berikut saat memesan atau meminta penawaran harga:
- Model produk: LDJ-10Q atau LDJ-10/210-L(Y)
- Tegangan sistem: 10 kV, 11 kV, atau 12 kV
- Arus primer pengenal / rasio transformasi arus
- Arus sekunder pengenal: 1 A, 2 A, atau 5 A
- Kombinasi kelas akurasi dan keluaran pengenal untuk setiap inti sekunder
- Kelas proteksi dan persyaratan proteksi rele jika berlaku
- Persyaratan ketahanan hubung singkat: arus termal satu detik dan arus dinamis
- Jenis switchgear: kabinet troli KYN atau struktur kabinet lainnya
- Arah kotak terminal primer, tata letak terminal, dan gambar garis besar yang dibutuhkan
- Kuantitas, pelabelan, sertifikat, laporan uji rutin, dan persyaratan kemasan
- Persyaratan khusus untuk rasio arus, belitan sekunder, beban, atau susunan terminal yang disesuaikan
Kiat Seleksi
- Konfirmasi jenis switchgear: Model ini sangat cocok untuk switchgear tipe troli KYN, sehingga kesesuaian kabinet harus diperiksa terlebih dahulu.
- Konfirmasi tingkat tegangan: Gunakan koordinasi isolasi kelas 12 kV untuk sistem 10 kV, 11 kV, atau 12 kV.
- Konfirmasi rasio arus: Pilih arus primer sesuai beban feeder, rentang metering, dan rentang setting proteksi rele.
- Konfirmasi arus sekunder: Pilih 5 A atau 1 A sesuai meter, rele, panjang kabel, dan perhitungan beban. Arus sekunder 2 A dapat dikonfirmasi untuk kebutuhan khusus.
- Periksa beban pengenal: Total beban meter, rele, dan kabel sekunder tidak boleh melebihi keluaran pengenal setiap inti sekunder.
- Verifikasi rating ketahanan: Periksa arus termal satu detik dan arus dinamis terhadap tingkat arus gangguan switchgear.
- Konfirmasi gambar: Verifikasi kotak terminal primer, arah terminal, dimensi pemasangan, dan jarak bebas kabinet sebelum produksi.
