LMZB6-10Q(L)/150 የካስት-ሪዚን ኬብል/ባስባር-ዝግ የአሁን ትራንስፎርመር

የምርት እይታ

LMZB6-10Q(L)/150 የአሁን ማጣሪያ ውስጥ የሚገኝ፣ በሙሉ የተዘጋ፣ ኤፖክሲ የተፈጠረ ትራንስፎርመር ሲሆን ለሜዲየም-ቮልቴጅ ስዊችግዕር የካብል/ባስባር-ዝርዝር የአሁን ማጣሪያ ነው። ለየአሁን መለኪያ፣ የኤሌክትሪክ ኃይል መለኪያ፣ ፏድር ማንቂያ እና ሪሌ ጥበቃ በ50Hz ወይም 60Hz የተሰጠ ድግግሞሽ ያለው የAC የኃይል ስርዓቶች የተነደፈ ነው። ለቢለጋ የፕሮጀክት ሰነድ ይህ ሞዴል ለ10kV፣ 11kV እና 12kV ክላስ ውስጥ የሚገኙ ስዊችግዕር መተግበሪያዎች ሊገለጽ ይችላል፣ ይህ ደግሞ በመጨረሻ የኢንሱሌሽን ኮኦርዲኔሽን እና የፕሮጀክት ሁኔታዎች ላይ የተመሰረተ ነው።

ይህ ሞዴል እንደ LMZB6-10Q(L)/150 መቆጠር አለበት፣ ሳይሆን LMZB6-10Q / L50 ብቻ። “Q(L)” የLMZB6-10Q የምርት ቤተሰብ ውስጥ የተጠናከረ / ልኬታዊ ዓይነት መሆኑን ያሳያል፣ ሲሆን “150” ደግሞ ለካብል ወይም ባስባር-ዝርዝር ጫን የሚያገለግል ዋና መክፍል ወይም አወቃቀር ማጣቀሻ ነው። LMZB6-10Q / 160 ዓይነት ጋር ሲነፃፀር፣ LMZB6-10Q(L)/150 ልዩ ሜካኒካል እና ጫን ዓይነት መሆን አለበት፣ በተለይ ግን ስዊችግዕር አቀማመጥ፣ አጠቃላይ ቁመት፣ መክፍል ክልል እና ተርሚናል ቦክስ አቅጣጫ ጠቃሚ ከሆኑ ጊዜ።

የምርቱ ባዶ የዝርዝር-መስኮት አወቃቀር ይጠቀማል። የመጀመሪያ ካብል፣ የኮፐር ሹካ፣ ወይም ባስባር በመካከለኛ መክፍል ይወጣል፣ ሲሆን የማግኔቲክ ኮር እና የሁለተኛ ዙር ጥቅል በሙሉ በኤፖክሲ ሪዚን ውስጥ ይጠበቃል። የውጭ የሁለተኛ ዙር ተርሚናል ቦክስ በየቦታው ውስጥ የሚገኙ ስዊችግዕር፣ ፏድር ካቢኔቶች እና የከፍተኛ-አሁን የتوزيع ፓነሎች ውስጥ ለመገጣጠም እና ማስተካከል ምቹ ያደርጋል።

የምርት ዓይነት

የምርት ማሳያ

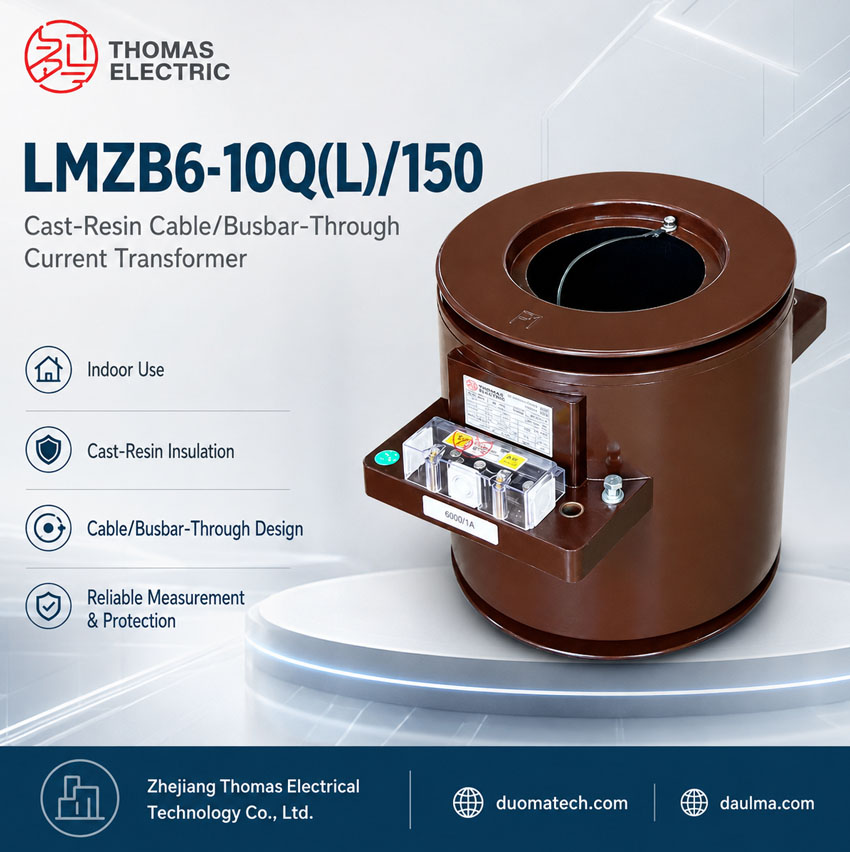

የ LMZB6-10Q(L)/150 ሳንድ የሪዚን አካል፣ ስኩዌር የጫን መሰረት፣ 150-ዓይነት የኮንዳክተር መንገድ እና የውጭ የሁለተኛ ዙር ተርሚናል ቦክስ አለው። ዲዛይኑ ስዊችግዕር ውስጥ የመጀመሪያ ኮንዳክተር በትራንስፎርመር አካል ይወጣ እና የሁለተኛ ዙር ተርሚናሎች ለመገጣጠም፣ ማንቂያ እና ማስተካከል ሊደረሱ ይችላሉ የሚለውን ያስቸግራል።

መተግበሪያዎች

• 10kV፣ 11kV እና 12kV ክላስ ውስጥ የሚገኙ ሜዲየም-ቮልቴጅ ስዊችግዕር
• የተዘጋ የሜታል ስዊችግዕር እና የከፍተኛ-አሁን ፏድር ካቢኔቶች
• የካብል ወይም ባስባር-ዝርዝር CT ጫን የሚያስፈልግባቸው የመግቢያ እና የመውጫ ፓነሎች
• የአሁን መለኪያ እና የኤሌክትሪክ ኃይል መለኪያ ዑደቶች
• 5P10፣ 5P15፣ 5P20፣ 5P25፣ ወይም 5P30 ጥበቃ ኮሮችን የሚጠቀሙ ሪሌ ጥበቃ ዑደቶች
• OEM ካቢኔት ፕሮጀክቶች ውስጥ የCT ቁመት፣ መክፍል ክልል፣ ተርሚናል ቦክስ አቅጣጫ እና የጫን ቦታ ከምርት በፊት መፈለግ አለባቸው

ባህሪዎች

• ትክክለኛ የሞዴል ስም ማዕያ: ትክክለኛ ሞዴል LMZB6-10Q(L)/150 ነው፣ ይህ ደግሞ Q(L) የተጠናከረ / ልኬታዊ ዓይነት ከ150-ዓይነት መክፍል ማጣቀሻ ጋር የሚለይ ነው።
• በሙሉ የተዘጋ የተፈጠረ ሪዚን አካል: ኤፖክሲ ሪዚን ኢንካፕሱሌሽን የማግኔቲክ ኮር እና የሁለተኛ ዙር ጥቅል ይጠብቃል፣ ይህም የኢንሱሌሽን ድርጊት እና የሜካኒካል ጥንካሬ ይጨምራል።
• የካብል/ባስባር-ዝርዝር አወቃቀር: የመጀመሪያ ካብል፣ የኮፐር ሹካ ወይም ባስባር በባዶ መክፍል ይወጣል፣ ይህም የከፍተኛ-አሁን ዑደቶች ለCT ተስማሚ ያደርጋል የ wound primary conductor ያለ ነው።
• 5A እና 1A የሁለተኛ ዙር ምርጫዎች: 5A ለባህላዊ መለኪያ እና ሪሌ ዑደቶች ይስማማል፣ ሲሆን 1A ደግሞ ለረዥም መገጣጠሚያ ወይም ዘመናዊ ዲጂታል መሳሪያዎች የሁለተኛ ዙር ጫና ለመቀነስ ይረዳል።
• መለኪያ እና ጥበቃ ጥምረቶች: ይህ ምርት 0.2S / 0.5 የመለኪያ ኮሮች እና 5P የጥበቃ ኮሮች በተለያዩ ጥምረቶች ይደግፋል።
• የተርሚናል ቦክስ ዲዛይን: የውጭ የሁለተኛ ዙር ተርሚናል ቦክስ በካቢኔት ውስጥ ለግልጽ የመገጣጠሚያ ማጣራት፣ ለቀላል ማንቂያ እና ለደህንነቱ ያለ ማስተካከል ይረዳል።

መርህ

የ LMZB6-10Q(L)/150 የአሁን ማጣሪያ በኤሌክትሮማግኔቲክ ኢንዳክሽን መሰረት ይሠራል። የመጀመሪያ ኮንዳክተር በመክፍል ይወጣል እና የመጀመሪያ አሁን ይዘው ይሄዳል። ይህ አሁን በማግኔቲክ ኮር ውስጥ የማግኔቲክ ፍሰት ያመነጫል፣ እና የሁለተኛ ዙር ጥቅል ለመለኪያ መሳሪያዎች፣ የኃይል መለኪያዎች፣ ጥበቃ ሪሌዎች ወይም ማንቂያ መሳሪያዎች ተመጣጣኝ የአሁን ምልክት ያመነጫል።

ምርቱ የካብል/ባስባር-ዝርዝር አወቃቀር ስላለው፣ ውስጥ የ wound primary coil የለም። ይህ የከፍተኛ-አሁን የመጀመሪያ ጫና ውስብስብነት ይቀንሳል እና ለትልቅ ፏድር ዑደቶች ምርቱ ተስማሚ ያደርጋል። ለትክክለኛ አሠራር፣ የተመረጠው የሁለተኛ ዙር አሁን፣ የትክክለኛነት ክላስ፣ የተሰጠ ውፅዓት እና የተገናኘ ጫና ከመለኪያ መሳሪያ ወይም ሪሌ ጥበቃ ስክሪፕት ጋር መተባበር አለባቸው።

የሞዴል ስም ማዕያ

የቴክኒካል ዳታ

የምርጫ ሰንጠረዥ

የሚከተለው ሰንጠረዥ ዋናውን የካታሎግ የምርጫ ሎጂክ ያጠቃልላል። ረጅም የሆኑ ሰንጠረዥ ሕዋሳት ለሪስፖንሲቭ ማሳያ በተለያዩ መስመሮች ይከፋፈላሉ።

ማስታወሻ፡ የፕሮጀክት ሁኔታዎች የተዘረዘሩትን ክልል ከተጠቀሱ፣ የመጨረሻ ዳታ በምርት እና በገዥ መካከል የቴክኒካል ውል በመሰረት ሊወሰን ይችላል።

ልኬቶች

ተርሚናሎች

የመጀመሪያ ኮንዳክተር የመግቢያ ጎን P1 ተብሎ ይታወቃል። የመጀመሪያ የሁለተኛ ዙር ጥቅል 1S1 / 1S2 ተብሎ ይታወቃል፣ እና ሁለተኛ የሁለተኛ ዙር ጥቅል ጥበቃ ወይም ተጨማሪ የሁለተኛ ዙር ዑደት ከተሰጠ እንደ 2S1 / 2S2 ሊታወቅ ይችላል። የተርሚናል ዲዛይን በተዘረዘረው የትክክለኛነት ክላስ ጥምረት እና በተፈቀደ የመገጣጠሚያ ሥዕል መሰረት መፈለግ አለበት።

የአገልግሎት ሁኔታዎች

• የጫን ቦታ፡ ውስጥ የሚገኝ ሜዲየም-ቮልቴጅ ስዊችግዕር
• የተሰጠ ቮልቴጅ፡ በፕሮጀክት ማረጋገጫ 10kV፣ 11kV እና 12kV ክላስ ስርዓቶች
• የተሰጠ ድግግሞሽ፡ 50Hz / 60Hz
• የአካባቢ ሙቀት፡ -25°C እስከ +40°C
• የጫን አካባቢ ከከፍተኛ ማንቀልቀል፣ የሚበላሽ ጋዝ፣ የሚፈስስ ማዕድን፣ የሚያስተላልፍ ድስት፣ ጠንካራ ቅርጫት እና የተለየ ኮንዴንሴሽን የነፃ መሆን አለበት።
• ለከፍተኛ ቁመት፣ የባሕር ጠርስ፣ ጠንካራ ጭራሽ ወይም ጠንካራ ቅርጫት የአገልግሎት ሁኔታዎች፣ ምርት በመጠየቅ ቀድመ የቴክኒካል ማረጋገጫ ይመከራል።

ስታንዳርዶች እና ተስማሚነት

የ LMZB6-10Q(L)/150 የአሁን ማጣሪያ በGB20840.1-2010፣ GB20840.2-2014፣ IEC61869-2:2012 እና የደንበኛ የተለየ ሁኔታዎች መሰረት የተነደፈ ነው። የተለመዱ የፕሮጀክት ሰነዶች በተስማምተው ስታንዳርድ መሰረት ራሾ ፈተና፣ ፖላሪቲ ማረጋገጫ፣ ትክክለኛነት ፈተና፣ ኢንሱሌሽን ፈተና እና የኃይል-ድግግሞሽ የቃለ መጠን ፈተና ሊኖሩ ይችላሉ።

ጫን እና ልኬቶች

ይህ ምርት ለውስጥ የሚገኙ የሜታል ስዊችግዕር ተስማሚ ነው የካብል ወይም ባስባር በየአሁን ማጣሪያ መክፍል ይወጣል። ካቢኔት ምርት በመጀመር በፊት፣ መክፍል ክልል፣ የኮንዳክተር ስፋት፣ የጫን ቀዳዳዎች፣ የተርሚናል ቦክስ አቅጣጫ፣ አጠቃላይ ቁመት፣ የፏዝ-ወደ-መሬት ርቀት እና የሁለተኛ ዙር የመገጣጠሚያ መድረስ በተፈቀደ የአውትላይን ሥዕል መሰረት መፈለግ አለበት።

የደህንነት ማስታወሻዎች

• የመጀመሪያ አሁን፣ የሁለተኛ ዙር አሁን፣ የትክክለኛነት ክላስ ጥምረት፣ የተሰጠ ውፅዓት እና የጫን ልኬቶች ከምርት በፊት ያረጋግጡ።
• ካብል፣ የኮፐር ሹካ ወይም ባስባር በ150-ዓይነት መክፍል በቂ የኢንሱሌሽን ክልል ጋር ሊያልፍ ይችላል ያረጋግጡ።
• ስዊችግዕር ማሰባሰቢያ በመጀመር በፊት የተርሚናል ቦክስ አቅጣጫ እና የማስተካከል መድረስ ያረጋግጡ።
• የCT የሁለተኛ ዙር ዑደት የመጀመሪያ አሁን በሚፈስስ ጊዜ አይክፈትም።
• መለኪያዎች ወይም ሪሌዎች ከማገዝ በፊት፣ የሁለተኛ ዙር ዑደት በተፈቀደ የማሳረፊያ መሳሪያ በመጠቀም ያሳርፉ።
• የሁለተኛ ዙር ዑደት ነጥብ በፕሮጀክት የኤሌክትሪክ ደህንነት ሥርዓት መሰረት ማሬት ግንኙነት መደረግ አለበት።
• ጫን እና ኮሚሽናል በተጠበቁ ሜዲየም-ቮልቴጅ የኤሌክትሪክ ሰራተኞች መከናወን አለበት።

የምርት መረጃ

• የምርት ሞዴል፡ LMZB6-10Q(L)/150
• የተሰጠ የመጀመሪያ አሁን እና የተሰጠ የሁለተኛ ዙር አሁን፡ 5A ወይም 1A
• የትክክለኛነት ክላስ ጥምረት እና ለእያንዳንዱ የሁለተኛ ዙር ኮር የተሰጠ ውፅዓት
• የሚፈለገው የጥበቃ ክላስ፡ 5P10፣ 5P15፣ 5P20፣ 5P25፣ 5P30 ወይም የፕሮጀክት የተለየ ሁኔታ
• የካብል ወይም ባስባር ስፋት እና የመክፍል ሁኔታ
• አጠቃላይ ቁመት እና የጫን ልኬት ሁኔታ
• የጫን ሥዕል፣ የተርሚናል አቅጣጫ እና የስዊችግዕር አቀማመጥ
• ተጠቃሚ ስታንዳርድ፣ የተለመዱ የፈተና ሪፖርት እና የሰርቲፊኬት ሁኔታዎች
• ብዛት፣ የመለያ ቋንቋ፣ የማሸግ እና የፕሮጀክት ሰነድ ሁኔታዎች

የምርጫ መመሪያ

1. ቮልቴጅ ክላስ ያረጋግጡ፡ የኢንሱሌሽን ኮኦርዲኔሽን ተረጋግጧል ብለው ይህን ምርት ለውስጥ የሚገኙ 10kV፣ 11kV እና 12kV ክላስ ስዊችግዕር ይጠቀሙ።
2. የአሁን ራሾ ይምረጡ፡ ፏድር አሁን፣ ባስባር አቅም እና ጥበቃ ስክሪፕት መሰረት 1500A እስከ 5000A ይምረጡ።
3. የሁለተኛ ዙር አሁን ይምረጡ፡ ለባህላዊ ስርዓቶች 5A ይጠቀሙ ወይም የሁለተኛ ዙር ጫና ያነሰ ወይም የረዥም የሁለተኛ ዙር መገጣጠሚያ ያስፈልጋል ከሆነ 1A ይጠቀሙ።
4. ሜካኒካል ስማሚነት ያረጋግጡ፡ የ LMZB6-10Q(L)/150 ልኬቶች የካቢኔት ዲዛይን ይስማማል ያረጋግጡ።
5. የኮር ተግባሮች ይገልጹ፡ ሪሌ ሁኔታዎች መሰረት ለመለኪያ 0.2S / 0.5 እና ለጥበቃ 5P የጥበቃ ክላሶች ይጠቀሙ።
6. የተሰጠ ውፅዓት ያረጋግጡ፡ የተገናኘ መለኪያ፣ ሪሌ እና የመገጣጠሚያ ጫና የተመረጠውን የተሰጠ ውፅዓት አይጠፋም ያረጋግጡ።
7. ሥዕሎች ያረጋግጡ፡ ምርት በመጀመር በፊት መክፍል፣ የጫን ቀዳዳዎች፣ የተርሚናል ቦክስ ቦታ እና የኮንዳክተር መንገድ ያረጋግጡ።
