LMZB6-10Q(L)/150 কাস্ট-রেজিন কেবল/বাসবার-থ্রু কারেন্ট ট্রান্সফরমার

পণ্য সংক্ষিপ্ত বিবরণ

LMZB6-10Q(L)/150 কারেন্ট ট্রান্সফরমার হল মাঝারি ভোল্টেজের সুইচগিয়ারের জন্য একটি ইনডোর, সম্পূর্ণ বন্ধ, ইপক্সি কাস্ট-রেজিন, কেবল/বাসবার-থ্রু কারেন্ট ট্রান্সফরমার। এটি 50Hz বা 60Hz রেটেড ফ্রিকোয়েন্সি সহ AC পাওয়ার সিস্টেমে কারেন্ট পরিমাপ, বৈদ্যুতিক শক্তি মিটারিং, ফিডার মনিটরিং এবং রিলে প্রোটেকশন-এর জন্য ডিজাইন করা হয়েছে। আন্তর্জাতিক প্রকল্পের ডকুমেন্টেশনের জন্য, চূড়ান্ত ইনসুলেশন সমন্বয় এবং প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে এই মডেলটি 10kV, 11kV এবং 12kV ক্লাস ইনডোর সুইচগিয়ার অ্যাপ্লিকেশনের জন্য বর্ণনা করা যেতে পারে।

এই মডেলটি LMZB6-10Q(L)/150 হিসাবে বিবেচনা করা উচিত, শুধুমাত্র LMZB6-10Q / L50 নয়। “Q(L)” দ্বারা LMZB6-10Q পণ্য পরিবারের মধ্যে একটি শক্তিশালী / মাত্রাগত ভ্যারিয়েন্ট নির্দেশ করা হয়, যেখানে “150” হল কেবল বা বাসবার-থ্রু ইনস্টলেশনের জন্য প্রধান ছিদ্র বা গঠনগত রেফারেন্স। LMZB6-10Q / 160 টাইপের সাথে তুলনা করলে, LMZB6-10Q(L)/150 কে একটি আলাদা মেকানিক্যাল এবং ইনস্টলেশন ভ্যারিয়েন্ট হিসাবে বিবেচনা করা উচিত, বিশেষ করে যখন ক্যাবিনেট লেআউট, মোট উচ্চতা, ছিদ্রের ক্লিয়ারেন্স এবং টার্মিনাল বক্সের দিক গুরুত্বপূর্ণ হয়।

পণ্যটি একটি খালি থ্রু-উইন্ডো গঠন ব্যবহার করে। প্রাইমারি কেবল, তামার বার বা বাসবার কেন্দ্রীয় ছিদ্রের মধ্য দিয়ে যায়, যেখানে ম্যাগনেটিক কোর এবং সেকেন্ডারি ওয়াইন্ডিংগুলি সম্পূর্ণরূপে ইপক্সি রেজিনে আবৃত থাকে। বাইরের সেকেন্ডারি টার্মিনাল বক্সটি ফিক্সড ইনডোর সুইচগিয়ার, ফিডার ক্যাবিনেট এবং হাই-কারেন্ট ডিস্ট্রিবিউশন প্যানেলে সুবিধাজনক ওয়্যারিং এবং রক্ষণাবেক্ষণের সুবিধা দেয়।

পণ্যের ধরন

পণ্য প্রদর্শন

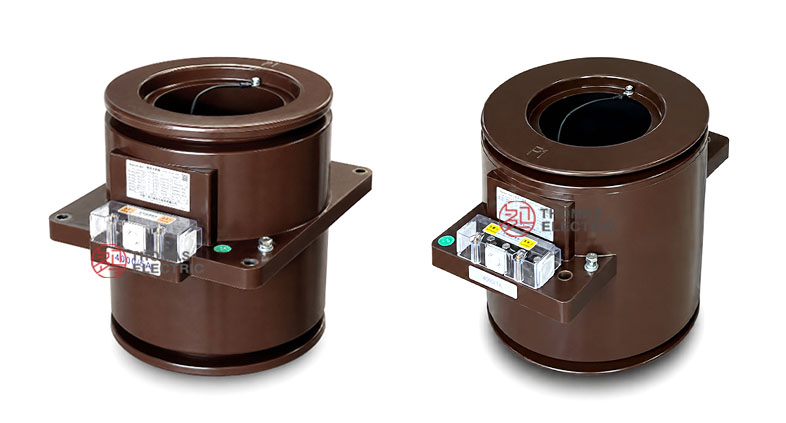

LMZB6-10Q(L)/150-এর একটি সিলিন্ডারাকার রেজিন বডি, একটি বর্গাকার মাউন্টিং বেস, 150-টাইপ কন্ডাক্টর পাসেজ এবং একটি বাইরের সেকেন্ডারি টার্মিনাল বক্স রয়েছে। ডিজাইনটি সেই সুইচগিয়ারের জন্য উপযুক্ত যেখানে প্রাইমারি কন্ডাক্টর ট্রান্সফরমার বডির মধ্য দিয়ে যায় এবং সেকেন্ডারি টার্মিনালগুলি ওয়্যারিং, পরীক্ষা এবং রক্ষণাবেক্ষণের জন্য সহজলভ্য থাকে।

অ্যাপ্লিকেশন

• 10kV, 11kV এবং 12kV ক্লাস ইনডোর মাঝারি ভোল্টেজ সুইচগিয়ার
• ফিক্সড মেটাল-এনক্লোজড সুইচগিয়ার এবং হাই-কারেন্ট ফিডার ক্যাবিনেট
• কেবল বা বাসবার-থ্রু CT ইনস্টলেশন প্রয়োজন এমন ইনকামিং এবং আউটগোয়িং প্যানেল
• কারেন্ট পরিমাপ এবং বৈদ্যুতিক শক্তি মিটারিং সার্কিট
• 5P10, 5P15, 5P20, 5P25 বা 5P30 প্রোটেকশন কোর ব্যবহার করে রিলে প্রোটেকশন সার্কিট
• OEM ক্যাবিনেট প্রকল্প যেখানে CT উচ্চতা, ছিদ্রের ক্লিয়ারেন্স, টার্মিনাল বক্সের দিক এবং মাউন্টিং অবস্থান উৎপাদনের আগে নিশ্চিত করা আবশ্যিক

বৈশিষ্ট্য

• সঠিক মডেল নামকরণ: সঠিক মডেল হল LMZB6-10Q(L)/150, যা 150-টাইপ ছিদ্র রেফারেন্স সহ Q(L) শক্তিশালী / মাত্রাগত ভ্যারিয়েন্টকে চিহ্নিত করে।
• সম্পূর্ণ বন্ধ কাস্ট-রেজিন বডি: ইপক্সি রেজিন এনক্যাপসুলেশন ম্যাগনেটিক কোর এবং সেকেন্ডারি ওয়াইন্ডিংগুলিকে সুরক্ষিত করে, যা ইনসুলেশন স্থিতিশীলতা এবং মেকানিক্যাল শক্তি উন্নত করে।
• কেবল/বাসবার-থ্রু গঠন: প্রাইমারি কেবল, তামার বার বা বাসবার খালি ছিদ্রের মধ্য দিয়ে যায়, যা CT-কে ওয়াউন্ড প্রাইমারি কন্ডাক্টর ছাড়াই হাই-কারেন্ট সার্কিটের জন্য উপযুক্ত করে তোলে।
• 5A এবং 1A সেকেন্ডারি অপশন: 5A ঐতিহ্যগত মিটারিং এবং রিলে সার্কিটের জন্য উপযুক্ত, যেখানে 1A দীর্ঘ ওয়্যারিং বা আধুনিক ডিজিটাল ডিভাইসের জন্য সেকেন্ডারি বোঝা কমাতে সাহায্য করে।
• মিটারিং এবং প্রোটেকশন সংমিশ্রণ: পণ্যটি 0.2S / 0.5 মিটারিং কোর এবং 5P প্রোটেকশন কোর একাধিক সংমিশ্রণে সমর্থন করে।
• টার্মিনাল বক্স ডিজাইন: বাইরের সেকেন্ডারি টার্মিনাল বক্সটি ক্যাবিনেটের ভিতরে পরিষ্কার ওয়্যারিং বিচ্ছেদ, সহজ পরীক্ষা এবং নিরাপদ রক্ষণাবেক্ষণ অ্যাক্সেস সমর্থন করে।

নীতি

LMZB6-10Q(L)/150 কারেন্ট ট্রান্সফরমার তড়িচ্চুম্বকীয় প্রেরণ অনুসারে কাজ করে। প্রাইমারি কন্ডাক্টর ছিদ্রের মধ্য দিয়ে যায় এবং প্রাইমারি কারেন্ট বহন করে। এই কারেন্ট ম্যাগনেটিক কোরে চৌম্বক ফ্লাক্স তৈরি করে এবং সেকেন্ডারি ওয়াইন্ডিং পরিমাপ যন্ত্র, শক্তি মিটার, প্রোটেকশন রিলে বা মনিটরিং সরঞ্জামের জন্য একটি সমানুপাতিক কারেন্ট সিগন্যাল প্ররোচিত করে।

যেহেতু পণ্যটি একটি কেবল/বাসবার-থ্রু গঠন, তাই CT-এর ভিতরে কোনও ওয়াউন্ড প্রাইমারি কয়েল নেই। এটি হাই-কারেন্ট প্রাইমারি সংযোগের জটিলতা কমায় এবং পণ্যটিকে বড় ফিডার সার্কিটের জন্য উপযুক্ত করে তোলে। সঠিক অপারেশনের জন্য, নির্বাচিত সেকেন্ডারি কারেন্ট, নির্ভুলতা শ্রেণি, রেটেড আউটপুট এবং সংযুক্ত বোঝা মিটারিং ডিভাইস বা রিলে প্রোটেকশন স্কিমের সাথে সমন্বয় করা আবশ্যিক।

মডেল নামকরণ

প্রযুক্তিগত তথ্য

নির্বাচন টেবিল

নিম্নলিখিত টেবিলটি প্রধান ক্যাটালগ নির্বাচন যুক্তি সংক্ষেপে উপস্থাপন করে। রেস্পন্সিভ প্রদর্শনের জন্য দীর্ঘ টেবিল সেলগুলি একাধিক লাইনে বিভক্ত করা হয়েছে।

নোট: যদি প্রকল্পের প্রয়োজনীয়তা তালিকাভুক্ত পরিসরের বাইরে হয়, তবে চূড়ান্ত পরামিতিগুলি প্রস্তুতকারক এবং ক্রেতার মধ্যে প্রযুক্তিগত চুক্তি অনুযায়ী নির্ধারণ করা যেতে পারে।

মাত্রা

টার্মিনাল

প্রাইমারি কন্ডাক্টরের ইনকামিং পাশটি P1 হিসাবে চিহ্নিত করা হয়েছে। প্রথম সেকেন্ডারি ওয়াইন্ডিংটি 1S1 / 1S2 হিসাবে চিহ্নিত করা হয়েছে এবং দ্বিতীয় সেকেন্ডারি ওয়াইন্ডিংটি প্রোটেকশন বা অতিরিক্ত সেকেন্ডারি সার্কিট সরবরাহ করা হলে 2S1 / 2S2 হিসাবে চিহ্নিত করা যেতে পারে। অর্ডার করা নির্ভুলতা শ্রেণি সংমিশ্রণ এবং অনুমোদিত ওয়্যারিং ডায়াগ্রাম অনুযায়ী টার্মিনাল কনফিগারেশন নিশ্চিত করা আবশ্যিক।

সেবা শর্তাবলী

• ইনস্টলেশন অবস্থান: ইনডোর মাঝারি ভোল্টেজ সুইচগিয়ার
• রেটেড ভোল্টেজ: প্রকল্প নিশ্চিতকরণ অনুযায়ী 10kV, 11kV এবং 12kV ক্লাস সিস্টেম
• রেটেড ফ্রিকোয়েন্সি: 50Hz / 60Hz
• পরিবেশগত তাপমাত্রা: -25°C থেকে +40°C
• ইনস্টলেশন পরিবেশটি তীব্র কম্পন, ক্ষয়কারী গ্যাস, বিস্ফোরক মাধ্যম, পরিবাহী ধূলিকণা, গুরুতর দূষণ এবং অস্বাভাবিক ঘনীভবন থেকে মুক্ত হওয়া উচিত।
• উচ্চ উচ্চতা, উপকূলীয়, আর্দ্র বা গুরুতর দূষণযুক্ত সেবা শর্তাবলীর জন্য, অর্ডার করার আগে প্রযুক্তিগত নিশ্চিতকরণ সুপারিশ করা হয়।

মানদণ্ড এবং অনুসরণ

LMZB6-10Q(L)/150 কারেন্ট ট্রান্সফরমারটি GB20840.1-2010, GB20840.2-2014, IEC61869-2:2012 এবং গ্রাহক-নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী ডিজাইন করা হয়েছে। রুটিন প্রকল্প ডকুমেন্টেশনে চুক্তি অনুযায়ী অনুপাত পরীক্ষা, পোলারিটি যাচাই, নির্ভুলতা পরীক্ষা, ইনসুলেশন পরীক্ষা এবং পাওয়ার-ফ্রিকোয়েন্সি উইথস্ট্যান্ড পরীক্ষা অন্তর্ভুক্ত থাকতে পারে।

ইনস্টলেশন এবং মাত্রা

এই পণ্যটি সেই ইনডোর মেটাল-এনক্লোজড সুইচগিয়ারের জন্য উপযুক্ত যেখানে কেবল বা বাসবার কারেন্ট ট্রান্সফরমার ছিদ্রের মধ্য দিয়ে যায়। ক্যাবিনেট উৎপাদনের আগে, অনুমোদিত আউটলাইন আঁকন অনুযায়ী ছিদ্রের ক্লিয়ারেন্স, কন্ডাক্টরের আকার, মাউন্টিং হোল, টার্মিনাল বক্সের দিক, মোট উচ্চতা, ফেজ-টু-গ্রাউন্ড দূরত্ব এবং সেকেন্ডারি ওয়্যারিং অ্যাক্সেস নিশ্চিত করা উচিত।

নিরাপত্তা নোট

• উৎপাদনের আগে প্রাইমারি কারেন্ট, সেকেন্ডারি কারেন্ট, নির্ভুলতা শ্রেণি সংমিশ্রণ, রেটেড আউটপুট এবং ইনস্টলেশন মাত্রা নিশ্চিত করুন।
• 150-টাইপ ছিদ্রের মধ্য দিয়ে কেবল, তামার বার বা বাসবার যথেষ্ট ইনসুলেশন ক্লিয়ারেন্স সহ যেতে পারে কিনা তা পরীক্ষা করুন।
• সুইচগিয়ার অ্যাসেম্বলির আগে টার্মিনাল বক্সের দিক এবং রক্ষণাবেক্ষণ অ্যাক্সেস পরীক্ষা করুন।
• প্রাইমারি কারেন্ট প্রবাহিত হওয়ার সময় CT সেকেন্ডারি সার্কিট খোলা থাকা উচিত নয়।
• মিটার বা রিলে ডিসকানেক্ট করার আগে, অনুমোদিত শর্টিং ডিভাইস ব্যবহার করে সেকেন্ডারি সার্কিট শর্ট-সার্কিট করুন।
• প্রকল্প বৈদ্যুতিক নিরাপত্তা অনুশীলন অনুযায়ী সেকেন্ডারি সার্কিটের একটি পয়েন্ট গ্রাউন্ড করা উচিত।
• ইনস্টলেশন এবং কমিশনিং যোগ্য মাঝারি ভোল্টেজ বৈদ্যুতিক কর্মীদের দ্বারা সম্পাদন করা উচিত।

অর্ডারিং তথ্য

• পণ্য মডেল: LMZB6-10Q(L)/150
• রেটেড প্রাইমারি কারেন্ট এবং রেটেড সেকেন্ডারি কারেন্ট: 5A বা 1A
• প্রতিটি সেকেন্ডারি কোরের জন্য নির্ভুলতা শ্রেণি সংমিশ্রণ এবং রেটেড আউটপুট
• প্রয়োজনীয় প্রোটেকশন ক্লাস: 5P10, 5P15, 5P20, 5P25, 5P30 বা প্রকল্প-নির্দিষ্ট প্রয়োজনীয়তা
• কেবল বা বাসবারের আকার এবং ছিদ্রের প্রয়োজনীয়তা
• মোট উচ্চতা এবং ইনস্টলেশন মাত্রা প্রয়োজনীয়তা
• মাউন্টিং আঁকন, টার্মিনাল দিক এবং সুইচগিয়ার লেআউট
• প্রযোজ্য মানদণ্ড, রুটিন পরীক্ষার রিপোর্ট এবং সার্টিফিকেট প্রয়োজনীয়তা
• পরিমাণ, লেবেল ভাষা, প্যাকেজিং এবং প্রকল্প ডকুমেন্টেশন প্রয়োজনীয়তা

নির্বাচন গাইড

1. ভোল্টেজ ক্লাস নিশ্চিত করুন: ইনসুলেশন সমন্বয় নিশ্চিত হওয়ার পরে এই পণ্যটি ইনডোর 10kV, 11kV এবং 12kV ক্লাস সুইচগিয়ারের জন্য ব্যবহার করুন।
2. কারেন্ট অনুপাত নির্বাচন করুন: ফিডার কারেন্ট, বাসবার ক্ষমতা এবং প্রোটেকশন সেটিং অনুযায়ী 1500A থেকে 5000A পর্যন্ত নির্বাচন করুন।
3. সেকেন্ডারি কারেন্ট নির্বাচন করুন: প্রচলিত সিস্টেমের জন্য 5A ব্যবহার করুন বা যখন কম বোঝা বা দীর্ঘ সেকেন্ডারি ওয়্যারিং প্রয়োজন হয় তখন 1A ব্যবহার করুন।
4. মেকানিক্যাল ফিট নিশ্চিত করুন: LMZB6-10Q(L)/150 মাত্রাগুলি ক্যাবিনেট ডিজাইনের সাথে মানানসই কিনা তা পরীক্ষা করুন।
5. কোর ফাংশন সংজ্ঞায়িত করুন: রিলে প্রয়োজনীয়তা অনুযায়ী মিটারিংয়ের জন্য 0.2S / 0.5 এবং প্রোটেকশন ক্লাসের জন্য 5P ব্যবহার করুন।
6. রেটেড আউটপুট যাচাই করুন: সংযুক্ত মিটার, রিলে এবং ওয়্যারিং বোঝা নির্বাচিত রেটেড আউটপুট অতিক্রম করে না তা নিশ্চিত করুন।
7. আঁকনগুলি অনুমোদন করুন: উৎপাদনের আগে ছিদ্র, মাউন্টিং হোল, টার্মিনাল বক্সের অবস্থান এবং কন্ডাক্টর পথ নিশ্চিত করুন।
