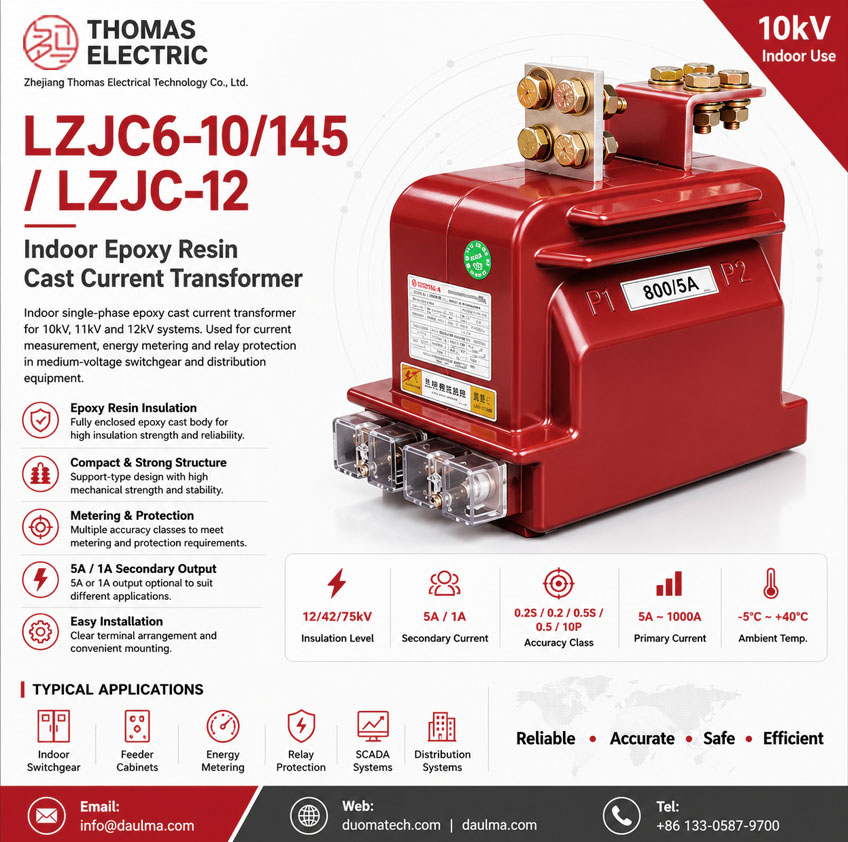

LZJC6-10/145፣ LZJC-12 12kV ኤፖክሲ ሪዚን የተሰራ የአሁን ትራንስፎርመር

የምርት እይታ

LZJC6-10/145 / LZJC-12 የአሁን ማጣሪያ ውስጥ የሚጠቀም፣ አንድ ዙር (single-phase)፣ ኤፖክሲ ሪዚን ተቆርቋሪ የአሁን ማጣሪያ ሲሆን ለ 10kV፣ 11kV እና 12kV መካከለኛ ጫና (medium-voltage) የኃይል ስርዓቶች የተዘጋጀ ነው። በ50Hz ወይም 60Hz የተሰጠ ድግግሞሽ ያለው የAC ስርዓቶች ውስጥ ለአሁን መለኪያ፣ የኤሌክትሪክ ኃይል መለኪያ፣ ፍሊደር ማንቃት (feeder monitoring) እና ሪሌ ጥበቃ (relay protection) ይጠቅማል።

የምርቱ ኤፖክሲ ሪዚን ተቆርቋሪ ጣቢያ እና ሙሉ በሙሉ የተዘጋ ድጋፍ አወቃቀር ይጠቀማል። የመጀመሪያ ዙር፣ የሁለተኛ ዙር እና የክብ ማግኔቲክ ኮር ውስጥ በሪዚን ውስጥ የተጠበቁ ሲሆኑ ይህም ጣቢያ ጥንካነት፣ አሳላፊነት ተቃውሞ፣ ሜካኒካዊ ድጋፍ እና ውስጥ ያሉ ስዊችጂያር (switchgear) አካባቢዎች ውስጥ የተረጋገጠ አፈጻጸም ይሰጣል። የውጭ ጣቢያ ላይ ያለው የግራፍ አወቃቀር የገጽ ማስፋፋት (creepage) አፈጻጸም እና የውጭ ጣቢያ ድጋፍ ይጨምራል፣ ይህም ምርቱ ለጥንቃቄ ያለው የስዊችጂያር አቀማመጥ እና የሚጠየቁ ውስጥ ያሉ አገልግሎት ሁኔታዎች ላይ ይጠቅማል።

የምርት አይነት

የምርት ማሳያ

ዋና ዋና መተግበሪያዎች

• 10kV፣ 11kV እና 12kV ውስጥ ያሉ መካከለኛ ጫና የتوزيع ስርዓቶች
• አየር-ጣቢያ ስዊችጂያር፣ ፍሊደር ካቢኔቶች፣ የሰርክዩት ብሬከር ፓነሎች እና የتوزيع ክፍሎች
• አሁን መለኪያ እና የኤሌክትሪክ ኃይል መለኪያ ዙር
• ለፍሊደር፣ ትራንስፎርመር፣ ሞተር እና የتوزيع መስመሮች ሪሌ ጥበቃ ዙር
• ኢንዱስትሪያል ሱብስቴሽኖች፣ የዩቲሊቲ የتوزيع ስርዓቶች እና የንግድ የኃይል ክፍሎች
• ሁሉንም አቅጣጫ ማጭበርበሪያ እና የተዘጋ ኤፖክሲ ጣቢያ የሚያስፈልጉ ትንሽ ስዊችጂያር አቀማመጦች

ዋና የቴክኒክ ባህሪዎች

• ኤፖክሲ ሪዚን ተቆርቋሪ ጣቢያ: የመጀመሪያ እና የሁለተኛ ዙር እና የክብ ኮር ሙሉ በሙሉ በኤፖክሲ ሪዚን ውስጥ የተጠበቁ ሲሆኑ ይህም የኤሌክትሪክ ጣቢያ፣ ሜካኒካዊ ጥንካነት እና አሳላፊነት ተቃውሞ ይሰጣል።
• ሙሉ በሙሉ የተዘጋ ድጋፍ አወቃቀር: የተቆርቋረ የምርት አካል የአሁን ማጣሪያ፣ ጣቢያ እና ሜካኒካዊ ድጋፍ ተግባሮችን ለውስጥ ያሉ መካከለኛ ጫና ስዊችጂያር ያዋህዳል።
• የግራፍ ያለው የውጭ ጣቢያ: የውጭ ግራፍ ዲዛይን የገጽ ማስፋፋት (creepage distance) ይጨምራል እና በአሳላፊ ወይም በተበከለ ውስጥ አካባቢ ውስጥ የውጭ ጣቢያ አፈጻጸም ያጠናክራል።
• ሁሉንም አቅጣጫ ማጭበርበሪያ: ትንሽ እና ቀላል አወቃቀር በካቢኔት አቀማመጥ እና የኮንዳክተር አቀማመጥ መሰረት ልዩ ልዩ የማጭበርበሪያ አቅጣጫ ይደግፋል።
• መለኪያ እና ጥበቃ ተግባሮች: ምርቱ ለኤነርጂ ሜተር፣ የመለኪያ መሳሪያዎች፣ ጥበቃ ሪሌዎች እና የማንቃት መሳሪያዎች ሁለተኛ ዙር የአሁን ምልክቶች ሊያቅርብ ይችላል።
• መደበኛ እና የተበጁ ሬሾዎች: በተጨማሪ ላይ የተለመዱ የአሁን ሬሾዎች፣ የተበጁ ሬሾዎች እና የሁለተኛ ዙር አቀማመጦች በፕሮጀክት ፍላጎት መሰረት ሊቀርቡ ይችላሉ።

የሥራ መርህ

LZJC6-10/145 / LZJC-12 የአሁን ማጣሪያ በኤሌክትሮማግኔቲክ ኢንዳክሽን ይሰራል። የመጀመሪያ ዙር አሁን በክብ ማግኔቲክ ኮር ውስጥ ማግኔቲክ ፍሰት ያመነጫል፣ እና የሁለተኛ ዙር ዙር ለተገናኙ የመለኪያ መሳሪያዎች፣ የኃይል ሜተር፣ ጥበቃ ሪሌዎች ወይም የማንቃት መሳሪያዎች ተመጣጣኝ የአሁን ምልክት ያቀርባል። ኤፖክሲ ሪዚን ተቆርቋሪ አካል መካከለኛ ጫና ያለው የመጀመሪያ ዙር ዙር እና ዝቅተኛ ጫና ያለው የሁለተኛ ዙር ዙር መካከል ጣቢያ ይሰጣል።

ለመለኪያ መተግበሪያዎች፣ ማጣሪያው በተሰጠው ጫና ላይ የተገለጸውን ሬሾ ትክክለኛነት እና የደረጃ ልዩነት ማስቀመጥ አለበት። ለጥበቃ መተግበሪያዎች፣ ጥበቃ ዙር በስህተት-አሁን ሁኔታዎች ላይ የተረጋገጠ ሁለተኛ ዙር ምልክት ሊያቅርብ አለበት እና ሪሌ ስቴቲንግ እና የጭንቀት ጫና ተቃውሞ ፍላጎቶች ጋር ሊተባበር አለበት።

የቴክኒክ ውሂብ

ዙሮች እና የተርሚናል ምልክቶች

LZJC6-10/145 / LZJC-12 የአሁን ማጣሪያ ለመለኪያ፣ መለኪያ፣ ጥበቃ ወይም የተዋሃዱ ሁለተኛ ዙር ዙር አቀማመጦች ሊቀርብ ይችላል። የመጨረሻው የሁለተኛ ዙር ተርሚናል አቀማመጥ በሁለተኛ ዙር ኮሮች ብዛት እና የፕሮጀክት የወይር ዲያግራም መሰረት ይፈለጋል።

የተርሚናል ምልክቶች የተለመዱ የአሁን ማጣሪያ ፖላሪቲ ስምምነቶችን ይከተላሉ። የመለኪያ ትክክለኛነት፣ ሪሌ አቅጣጫ ግምት እና ጥበቃ አፈጻጸም ለማረጋገጥ ትክክለኛ የተርሚናል ማንነት መከተል አለበት። የመጀመሪያ ዙር ዙር በኃይል ሲሆን የሁለተኛ ዙር ዙር የክፍት ዙር መሆን የለበትም።

የተሰጠ አሁን፣ ትክክለኛነት እና የጭንቀት ጫና ተቃውሞ ማጣቀሻ

ማስታወሻ: የመረጫ ሰንጠረዡ ለመጀመሪያ ዲዛይን ማጣቀሻ ነው። መደበኛ እና የተበጁ ሬሾዎች በፕሮጀክት ፍላጎቶች መሰረት ሊቀርቡ ይችላሉ። የመጨረሻ የአሁን ሬሾ፣ ሁለተኛ ዙር አሁን፣ የትክክለኛነት ክፍል፣ የተሰጠ ውፅዓት፣ FS፣ ALF፣ የጊዜ ውስጥ የሙቀት አሁን፣ ዲናሚክ አሁን፣ የጣቢያ ደረጃ እና የሙከራ ፍላጎቶች በስም ሰሌዳ፣ በተፈቀደ ዲያግራም እና በፋብሪካ ሙከራ ሪፖርት መሰረት ይፈለጋሉ።

የአገልግሎት ሁኔታዎች

• የማጭበርበሪያ ቦታ: ውስጥ ያሉ መካከለኛ ጫና ስዊችጂያር
• የስርዓት ቮልቴጅ: 10kV፣ 11kV ወይም 12kV ክፍል
• የተሰጠ ድግግሞሽ: 50Hz / 60Hz
• ለመሳሪያ የሚከፍለው ከፍተኛ ቮልቴጅ: 12kV
• የአካባቢ ሙቀት: -25°C እስከ +40°C ማጣቀሻ ክልል፣ ወይም በፕሮጀክት ፍላጎት መሰረት
• የማጭበርበሪያ አካባቢ ከባድ ማንሸራተት፣ የሚፈስስ ዕቃ፣ የሚበላሽ ጋዝ፣ ከባድ የሚያሳልፍ ድስት እና የማይመለስ ኮንዴንሴሽን ከሌለበት መሆን አለበት።
• ለከፍተኛ ቦታ፣ ከፍተኛ አሳላፊነት፣ የባሕር ጎዳና፣ ከባድ ብክለት፣ ከፍተኛ ሙቀት ለውጥ ወይም ልዩ የካቢኔት ሁኔታዎች፣ ማዘዝ በፊት የቴክኒክ ማረጋገጫ ይመከራል።

ደንቦች እና ተስማሚነት

LZJC6-10/145 / LZJC-12 የአሁን ማጣሪያ በIEC 60044-1 መሰረት ሊቀርብ ይችላል፣ እና IEC 61869-1 / IEC 61869-2 ፍላጎቶች በፕሮጀክት ይገለጻሉ ከሆነ ሊተገበሩ ይችላሉ። የተለመዱ ሙከራዎች፣ ዳይኤሌክትሪክ ሙከራዎች፣ ፖላሪቲ ማረጋገጫ፣ ሬሾ ሙከራ፣ ትክክለኛነት ሙከራ፣ የጣቢያ ተቃውሞ እና የክፍተት ማስወገጃ ፍላጎቶች በመጨረሻ የቴክኒክ ውል መሰረት ይፈለጋሉ።

ማጭበርበሪያ እና መጠኖች

LZJC6-10/145 / LZJC-12 ተከታታይ ለውስጥ ስዊችጂያር ማጭበርበሪያ የተዘጋጀ ነው። የእሱ ቀላል ኤፖክሲ ተቆርቋሪ አካል ልዩ ልዩ የማጭበርበሪያ አቅጣጫ ይፈቅዳል፣ እና የግራፍ ያለው የውጭ ጣቢያ አወቃቀር በትንሽ የካቢኔት አቀማመጦች ውስጥ ጣቢያ ድጋፍ ይሰጣል። የመጨረሻ የውጭ መጠኖች፣ የመጀመሪያ ዙር ተርሚናል አቀማመጥ፣ የማጭበርበሪያ ቀዳዳዎች፣ የሁለተኛ ዙር ተርሚናል አቅጣጫ እና የክልል ፍላጎቶች በካቢኔት ዲዛይን ወይም በጅምላ ምርት በፊት በተፈቀደ ዲያግራም መሰረት ይፈለጋሉ።

የሚገኙ አወቃቀር እና አጠቃላይ መጠኖች

የማጭበርበሪያ እና ደህንነት ማስታወሻዎች

• የማጭበርበሪያ በፊት ሞዴል፣ የቮልቴጅ ክፍል፣ የአሁን ሬሾ፣ ሁለተኛ ዙር አሁን፣ የትክክለኛነት ክፍል፣ ጫና፣ የጣቢያ ደረጃ እና የጭንቀት ጫና ተቃውሞ ፍላጎት ያረጋግጡ።
• የስዊችጂያር የማጭበርበሪያ ቦታ፣ የኮንዳክተር ግንኙነት፣ የደረጃ ክልል፣ የመሬት አቀማመጥ እና የጥገና ግישהት በተፈቀደ ዲያግራም መሰረት ያረጋግጡ።
• የመጀመሪያ እና የሁለተኛ ዙር ተርሚናሎችን በተርሚናል ምልክቶች እና የፕሮጀክት የወይር ዲያግራም መሰረት ያገናኙ።
• የመጀመሪያ ዙር ዙር በኃይል ሲሆን የአሁን ማጣሪያ የሁለተኛ ዙር ዙር የክፍት ዙር መሆን የለበትም።
• የሜተር ወይም ሪሌ ጥገና ወቅት፣ ማንኛውንም የሁለተኛ ዙር ወይር ማገጃ በፊት የCT ሁለተኛ ዙር ዙር ያጭኑ።
• የሁለተኛ ዙር ዙር ነጥብ በፕሮጀክት መግለጫ እና በአካባቢ የኤሌክትሪክ ደህንነት ፍላጎቶች መሰረት መሬት ማድረግ አለበት።
• ማጭበርበሪያ እና ጥገና በተጠቃሚ መካከለኛ ጫና የኤሌክትሪክ ሰራተኞች መከናወን አለበት።

የትዕዛዝ መረጃ

ትዕዛዝ ሲሰጡ ወይም ዋጋ ጥያቄ ሲጠይቁ ከዚህ በታች ያለውን መረጃ ያቅርቡ፡

• የምርት ሞዴል: LZJC6-10/145 ወይም LZJC-12
• የስርዓት ቮልቴጅ: 10kV፣ 11kV ወይም 12kV
• የተሰጠ የመጀመሪያ ዙር አሁን / የአሁን ማጣሪያ ሬሾ
• የተሰጠ ሁለተኛ ዙር አሁን: 1A ወይም 5A
• የሚፈለገው የመለኪያ እና ጥበቃ የትክክለኛነት ክፍል ጥምረት
• የተሰጠ ውፅዓት / ጫና ለእያንዳንዱ ሁለተኛ ዙር ኮር
• FS እና ALF ፍላጎቶች ከተገለጹ ከሆነ
• የጭንቀት ጫና ተቃውሞ ፍላጎት: የጊዜ ውስጥ የሙቀት አሁን እና ዲናሚክ አሁን
• የጣቢያ ደረጃ እና የሚፈለገው ደንብ
• የስዊችጂያር አይነት፣ የማጭበርበሪያ አቀማመጥ፣ የተርሚናል አቅጣጫ እና የሚፈለገው የውጭ ዲያግራም
• ብዛት፣ ምልክቶች፣ ሰርቲፊኬቶች፣ የተለመዱ ሙከራ ሪፖርቶች እና የማሸግ ፍላጎቶች
• ልዩ የተበጁ ሬሾ፣ ሁለተኛ ዙር ዙር ወይም የተርሚናል አቀማመጥ ፍላጎቶች

የመረጫ መመሪያዎች

1. የስርዓት ቮልቴጅ ያረጋግጡ: ለውስጥ 10kV፣ 11kV ወይም 12kV መካከለኛ ጫና ስዊችጂያር መተግበሪያዎች ለዚህ CT ይምረጡ።
2. የአሁን ሬሾ ያረጋግጡ: የፍሊደር ጫና፣ የተከታታይ የሥራ አሁን እና የሪሌ ጥበቃ ስቴቲንግ ክልል መሰረት የመጀመሪያ ዙር አሁን ይምረጡ።
3. ሁለተኛ ዙር አሁን ያረጋግጡ: በተገናኙ ሜተር፣ ሪሌ፣ የሁለተኛ ዙር ወይር ርቀት እና ጫና ስሌት መሰረት 5A ወይም 1A ይምረጡ።
4. ኮር አቀማመጥ ይገልጹ: በፕሮጀክት የዙር ዲዛይን መሰረት የመለኪያ፣ መለኪያ፣ ጥበቃ ወይም የተዋሃዱ ዙር አቀማመጥ ይገልጹ።
5. የተሰጠ ጫና ያረጋግጡ: የሁሉም ሁለተኛ ዙር ጫና፣ ጨምሮ ሜተር፣ ሪሌዎች እና የወይር እጥረት፣ የእያንዳንዱ ሁለተኛ ዙር ኮር የተሰጠ ውፅዓት ከማይበልጥ ያረጋግጡ።
6. የጭንቀት ጫና ተቃውሞ ያረጋግጡ: የጊዜ ውስጥ የሙቀት አሁን እና ዲናሚክ አሁን የስዊችጂያር የስህተት-አሁን ደረጃ ሊያሟሉ አለባቸው።
7. ልዩነት ያረጋግጡ: ለማይመደቡ የአሁን ሬሾዎች፣ ልዩ የትክክለኛነት ክፍሎች፣ የተርሚናል አቀማመጦች ወይም የማጭበርበሪያ ገደቦች፣ ማዘዝ በፊት ዲያግራሞች እና የቴክኒክ ውል ያረጋግጡ።
