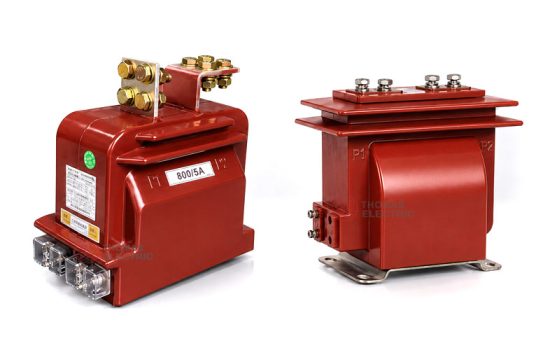

LZJC6-10/145, LZJC-12 12kV एपॉक्सी रेजिन कास्ट करंट ट्रांसफॉर्मर

उत्पाद अवलोकन

LZJC6-10/145 / LZJC-12 धारा ट्रांसफॉर्मर 10kV, 11kV और 12kV मध्यम वोल्टेज बिजली वितरण प्रणालियों के लिए डिज़ाइन किया गया एक इनडोर, एकल-चरणीय, एपॉक्सी रेज़िन कास्ट धारा ट्रांसफॉर्मर है। इसका उपयोग 50Hz या 60Hz नाममात्र आवृत्ति वाले AC प्रणालियों में धारा मापन, विद्युत ऊर्जा मीटरिंग, फीडर निगरानी और रिले सुरक्षा के लिए किया जाता है।

उत्पाद एपॉक्सी रेज़िन कास्टिंग इन्सुलेशन और एक पूर्णतः बंद सहायक संरचना को अपनाता है। प्राथमिक वाइंडिंग, द्वितीयक वाइंडिंग और वलयाकार चुंबकीय कोर को रेज़िन बॉडी के अंदर सील कर दिया जाता है ताकि इनडोर स्विचगियर वातावरण में इन्सुलेशन शक्ति, नमी प्रतिरोध, यांत्रिक स्थिरता और विश्वसनीय संचालन प्रदान किया जा सके। एक खांचेदार बाहरी इन्सुलेशन संरचना सतह क्रीपेज प्रदर्शन और बाहरी इन्सुलेशन विश्वसनीयता में सुधार करने में मदद करती है, जिससे उत्पाद संक्षिप्त स्विचगियर लेआउट और कठोर इनडोर सेवा परिस्थितियों के लिए उपयुक्त हो जाता है।

उत्पाद प्रकार

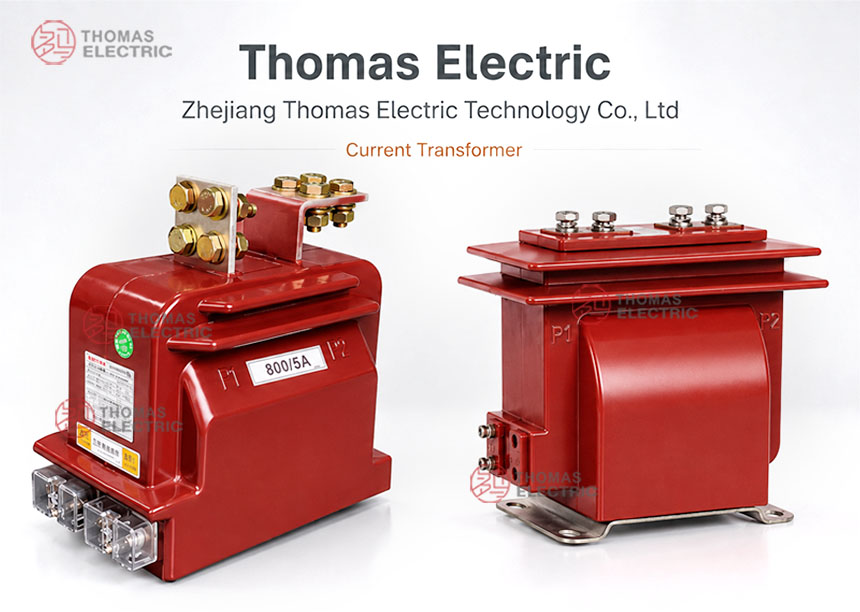

उत्पाद प्रदर्शन

मुख्य अनुप्रयोग

• 10kV, 11kV और 12kV इनडोर मध्यम वोल्टेज वितरण प्रणालियाँ
• एयर-इन्सुलेटेड स्विचगियर, फीडर कैबिनेट, सर्किट ब्रेकर पैनल और वितरण कक्ष
• धारा मापन और विद्युत ऊर्जा मीटरिंग सर्किट
• फीडर, ट्रांसफॉर्मर, मोटर और वितरण लाइनों के लिए रिले सुरक्षा सर्किट
• औद्योगिक उपस्टेशन, उपयोगिता वितरण प्रणालियाँ और वाणिज्यिक बिजली कक्ष
• संक्षिप्त स्विचगियर लेआउट जिन्हें सभी दिशाओं में स्थापना और बंद एपॉक्सी इन्सुलेशन की आवश्यकता होती है

प्रमुख तकनीकी विशेषताएँ

• एपॉक्सी रेज़िन कास्ट इन्सुलेशन: प्राथमिक और द्वितीयक वाइंडिंग तथा वलयाकार कोर को एपॉक्सी रेज़िन में पूर्णतः सील कर दिया जाता है, जो विद्युत इन्सुलेशन, यांत्रिक शक्ति और नमी प्रतिरोध का समर्थन करता है।
• पूर्णतः बंद सहायक निर्माण: ढलवाँ बॉडी इनडोर मध्यम वोल्टेज स्विचगियर के लिए धारा परिवर्तन, इन्सुलेशन और यांत्रिक सहायता कार्यों को जोड़ती है।
• खांचेदार बाहरी इन्सुलेशन: बाहरी खांचे का डिज़ाइन नम या प्रदूषित इनडोर वातावरण में क्रीपेज दूरी बढ़ाने और बाहरी इन्सुलेशन प्रदर्शन को मजबूत करने में मदद करता है।
• सभी दिशाओं में स्थापना: संक्षिप्त और हल्की संरचना कैबिनेट लेआउट और चालक व्यवस्था के अनुसार लचीली माउंटिंग दिशा का समर्थन करती है।
• मीटरिंग और सुरक्षा कार्य: उत्पाद ऊर्जा मीटर, मापन उपकरण, सुरक्षा रिले और निगरानी उपकरणों के लिए द्वितीयक धारा संकेत प्रदान कर सकता है।
• मानक और अनुकूलित अनुपात: मानक धारा अनुपातों के अलावा, परियोजना आवश्यकताओं के अनुसार अनुकूलित अनुपात और द्वितीयक विन्यास आपूर्ति किए जा सकते हैं।

कार्य सिद्धांत

LZJC6-10/145 / LZJC-12 धारा ट्रांसफॉर्मर विद्युत चुम्बकीय प्रेरण के अनुसार काम करता है। प्राथमिक धारा वलयाकार चुंबकीय कोर में चुंबकीय प्रवाह उत्पन्न करती है, और द्वितीयक वाइंडिंग जुड़े हुए मापन उपकरणों, ऊर्जा मीटर, सुरक्षा रिले या निगरानी उपकरणों को एक आनुपातिक धारा संकेत आउटपुट करती है। एपॉक्सी रेज़िन कास्टिंग बॉडी मध्यम वोल्टेज प्राथमिक सर्किट और कम वोल्टेज द्वितीयक सर्किट के बीच इन्सुलेशन प्रदान करती है।

मीटरिंग अनुप्रयोगों के लिए, ट्रांसफॉर्मर को नाममात्र भार के तहत निर्दिष्ट अनुपात सटीकता और चरण विस्थापन बनाए रखना चाहिए। सुरक्षा अनुप्रयोगों के लिए, सुरक्षा वाइंडिंग को दोष-धारा परिस्थितियों के दौरान एक विश्वसनीय द्वितीयक संकेत प्रदान करना चाहिए और रिले सेटिंग्स और लघु-परिपथ सहन क्षमता आवश्यकताओं के साथ समन्वय करना चाहिए।

तकनीकी डेटा

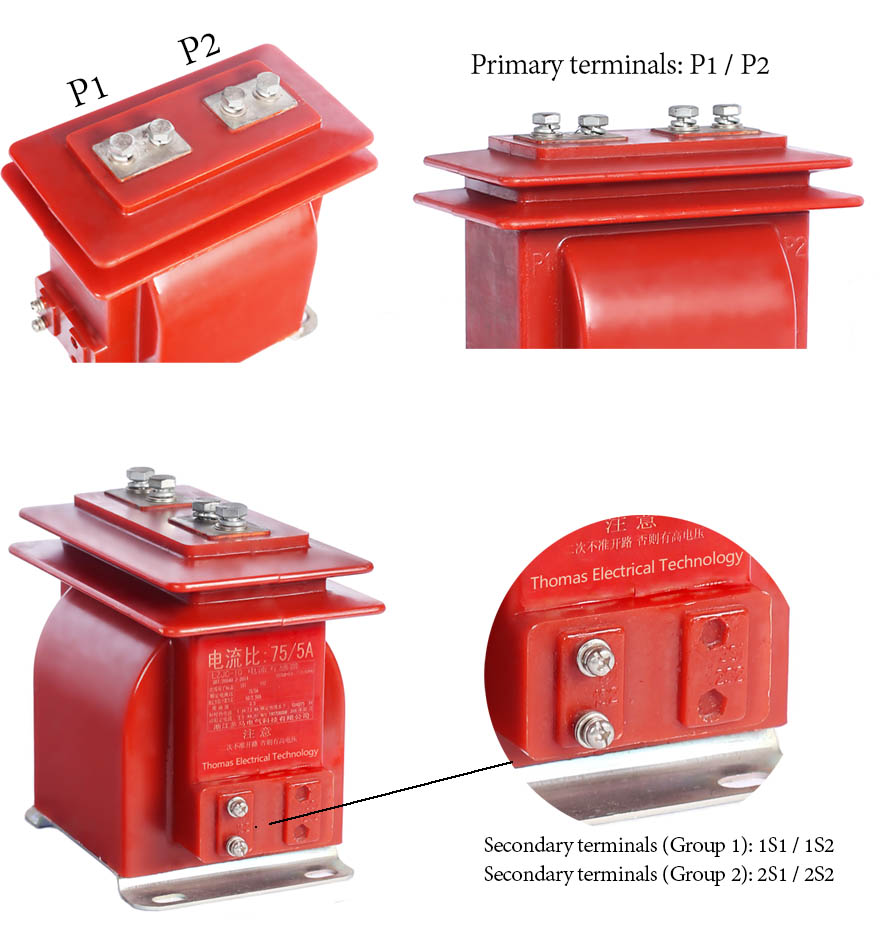

वाइंडिंग और टर्मिनल मार्किंग

LZJC6-10/145 / LZJC-12 धारा ट्रांसफॉर्मर को मापन, मीटरिंग, सुरक्षा या संयुक्त द्वितीयक वाइंडिंग विन्यास के साथ आपूर्ति की जा सकती है। अंतिम द्वितीयक टर्मिनल व्यवस्था को द्वितीयक कोर की संख्या और परियोजना वायरिंग आरेख के अनुसार पुष्टि की जानी चाहिए।

टर्मिनल मार्किंग मानक धारा ट्रांसफॉर्मर ध्रुवता परिपाटियों का पालन करती है। मीटरिंग सटीकता, रिले दिशा निर्णय और सुरक्षा प्रदर्शन सुनिश्चित करने के लिए सही टर्मिनल पहचान का पालन किया जाना चाहिए। प्राथमिक सर्किट के चालू होने पर द्वितीयक सर्किट को खुला नहीं छोड़ा जाना चाहिए।

नाममात्र धारा, सटीकता और लघु-परिपथ सहन संदर्भ

नोट: चयन तालिका प्रारंभिक इंजीनियरिंग संदर्भ के लिए है। मानक और अनुकूलित अनुपात परियोजना आवश्यकताओं के अनुसार आपूर्ति किए जा सकते हैं। अंतिम धारा अनुपात, द्वितीयक धारा, सटीकता वर्ग, नाममात्र आउटपुट, FS, ALF, लघु-अवधि तापीय धारा, गतिशील धारा, इन्सुलेशन स्तर और परीक्षण आवश्यकताओं को नामपट्ट, अनुमोदित चित्र और कारखाना परीक्षण रिपोर्ट के अनुसार पुष्टि की जानी चाहिए।

सेवा परिस्थितियाँ

• स्थापना स्थान: इनडोर मध्यम वोल्टेज स्विचगियर
• प्रणाली वोल्टेज: 10kV, 11kV या 12kV वर्ग
• नाममात्र आवृत्ति: 50Hz / 60Hz
• उपकरण के लिए उच्चतम वोल्टेज: 12kV
• परिवेश तापमान: -25°C से +40°C संदर्भ सीमा, या परियोजना आवश्यकता के अनुसार
• स्थापना वातावरण में गंभीर कंपन, विस्फोटक माध्यम, क्षारक गैस, भारी चालक धूल और असामान्य संघनन से मुक्त होना चाहिए।
• उच्च ऊंचाई, उच्च आर्द्रता, तटीय, भारी प्रदूषण, उच्च तापमान परिवर्तन या विशेष कैबिनेट परिस्थितियों के लिए, ऑर्डर करने से पहले तकनीकी पुष्टि की सिफारिश की जाती है।

मानक और अनुपालन

LZJC6-10/145 / LZJC-12 धारा ट्रांसफॉर्मर को IEC 60044-1 के अनुसार आपूर्ति की जा सकती है, और IEC 61869-1 / IEC 61869-2 आवश्यकताएँ तब लागू की जा सकती हैं जब परियोजना द्वारा निर्दिष्ट किया जाए। नियमित परीक्षण, डाइइलेक्ट्रिक परीक्षण, ध्रुवता सत्यापन, अनुपात परीक्षण, सटीकता परीक्षण, इन्सुलेशन प्रतिरोध और आंशिक डिस्चार्ज आवश्यकताओं को अंतिम तकनीकी समझौते के अनुसार पुष्टि की जानी चाहिए।

स्थापना और आयाम

LZJC6-10/145 / LZJC-12 श्रृंखला को इनडोर स्विचगियर स्थापना के लिए डिज़ाइन किया गया है। इसका हल्का एपॉक्सी कास्ट बॉडी लचीली माउंटिंग अभिविन्यास की अनुमति देता है, जबकि खांचेदार बाहरी इन्सुलेशन संरचना संक्षिप्त कैबिनेट लेआउट में इन्सुलेशन समन्वय का समर्थन करती है। अंतिम आउटलाइन आयाम, प्राथमिक टर्मिनल लेआउट, माउंटिंग छेद, द्वितीयक टर्मिनल दिशा और क्लीयरेंस आवश्यकताओं को कैबिनेट डिज़ाइन या बैच उत्पादन से पहले अनुमोदित चित्र के साथ पुष्टि की जानी चाहिए।

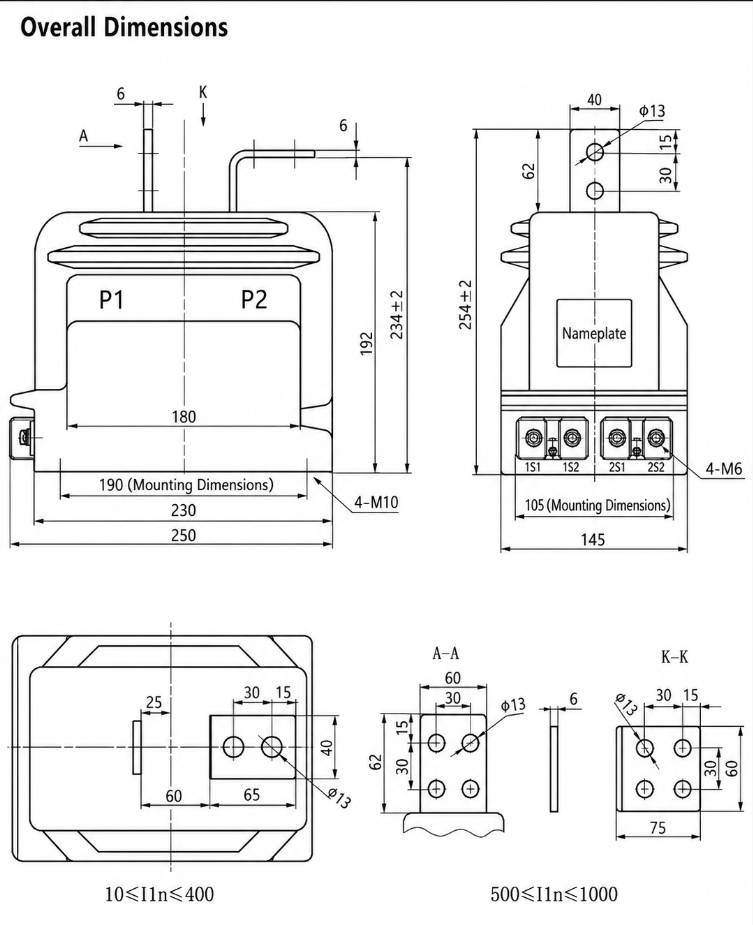

उपलब्ध संरचना और कुल आयाम

स्थापना और सुरक्षा नोट

• स्थापना से पहले मॉडल, वोल्टेज वर्ग, धारा अनुपात, द्वितीयक धारा, सटीकता वर्ग, भार, इन्सुलेशन स्तर और लघु-परिपथ सहन आवश्यकता की पुष्टि करें।
• अनुमोदित चित्र के विरुद्ध स्विचगियर माउंटिंग स्थान, चालक कनेक्शन, चरण क्लीयरेंस, ग्राउंडिंग व्यवस्था और रखरखाव पहुँच की जाँच करें।
• टर्मिनल मार्किंग और परियोजना वायरिंग आरेख के अनुसार प्राथमिक और द्वितीयक टर्मिनल कनेक्ट करें।
• धारा ट्रांसफॉर्मर का द्वितीयक सर्किट प्राथमिक सर्किट के चालू होने पर खुला नहीं छोड़ा जाना चाहिए।
• मीटर या रिले रखरखाव के दौरान, किसी भी द्वितीयक वायरिंग को अलग करने से पहले CT द्वितीयक सर्किट को लघु-परिपथित करें।
• परियोजना विशिष्टता और स्थानीय विद्युत सुरक्षा आवश्यकताओं के अनुसार द्वितीयक सर्किट का एक बिंदु ग्राउंड किया जाना चाहिए।
• स्थापना और रखरखाव को योग्य मध्यम वोल्टेज विद्युत कर्मचारियों द्वारा किया जाना चाहिए।

ऑर्डरिंग जानकारी

ऑर्डर देते समय या उद्धरण का अनुरोध करते समय निम्नलिखित जानकारी प्रदान करें:

• उत्पाद मॉडल: LZJC6-10/145 या LZJC-12
• प्रणाली वोल्टेज: 10kV, 11kV या 12kV
• नाममात्र प्राथमिक धारा / धारा परिवर्तन अनुपात
• नाममात्र द्वितीयक धारा: 1A या 5A
• आवश्यक मीटरिंग और सुरक्षा सटीकता वर्ग संयोजन
• प्रत्येक द्वितीयक कोर के लिए नाममात्र आउटपुट / भार
• FS और ALF आवश्यकताएँ यदि निर्दिष्ट की गई हों
• लघु-परिपथ सहन आवश्यकता: लघु-अवधि तापीय धारा और गतिशील धारा
• इन्सुलेशन स्तर और लागू मानक
• स्विचगियर प्रकार, स्थापना लेआउट, टर्मिनल दिशा और आवश्यक आउटलाइन चित्र
• मात्रा, लेबलिंग, प्रमाणपत्र, नियमित परीक्षण रिपोर्ट और पैकेजिंग आवश्यकताएँ
• विशेष अनुकूलित अनुपात, द्वितीयक वाइंडिंग या टर्मिनल व्यवस्था आवश्यकताएँ

चयन दिशानिर्देश

1. प्रणाली वोल्टेज की पुष्टि करें: इनडोर 10kV, 11kV या 12kV मध्यम वोल्टेज स्विचगियर अनुप्रयोगों के लिए इस CT का चयन करें।
2. धारा अनुपात की पुष्टि करें: फीडर लोड, निरंतर संचालन धारा और रिले सुरक्षा सेटिंग सीमा के अनुसार प्राथमिक धारा का चयन करें।
3. द्वितीयक धारा की पुष्टि करें: जुड़े हुए मीटर, रिले, द्वितीयक वायरिंग दूरी और भार गणना के अनुसार 5A या 1A का चयन करें।
4. कोर विन्यास परिभाषित करें: परियोजना सर्किट डिज़ाइन के अनुसार मीटरिंग, मापन, सुरक्षा या संयुक्त वाइंडिंग विन्यास निर्दिष्ट करें।
5. नाममात्र भार की जाँच करें: सुनिश्चित करें कि मीटर, रिले और वायरिंग हानि सहित कुल द्वितीयक भार, प्रत्येक द्वितीयक कोर के नाममात्र आउटपुट से अधिक न हो।
6. लघु-परिपथ सहन की सत्यापना करें: लघु-अवधि तापीय धारा और गतिशील धारा को स्विचगियर दोष-धारा स्तर को पूरा करना चाहिए।
7. अनुकूलन की पुष्टि करें: गैर-मानक धारा अनुपात, विशेष सटीकता वर्ग, टर्मिनल लेआउट या स्थापना बाधाओं के लिए, ऑर्डर करने से पहले चित्र और तकनीकी समझौते की पुष्टि करें।
