نظرة عامة على المنتج
محول التيار LFSQ-10 هو محول تيار أحادي الطور للتركيب الداخلي، مصنوع من راتنج الإيبوكسي المصبوب، ويتميز بهيكل مغلق بالكامل معزّز. تم تصميمه لقياس التيار، وقياس الطاقة الكهربائية، ومراقبة الدوائر الفرعية، والحماية بواسطة المرحلات في أنظمة الجهد المتوسط المتوافقة مع معايير اللجنة الكهروتقنية الدولية (IEC)، بما في ذلك تطبيقات الخزانات الداخلية ذات الجهد 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت.
بالمقارنة مع محولات التيار القياسية المصنوعة من راتنج الإيبوكسي للتركيب الداخلي، تم تصميم سلسلة LFSQ-10 بعازل معزّز وثبات حراري وديناميكي محسّنَين. يتم تغليف لفّتيها الأولية والثانوية وقلبها المغناطيسي بالكامل داخل عزل من راتنج الإيبوكسي المصبوب. يوفر الهيكل المغلق بالكامل مقاومة للرطوبة، وأداءً مضادًا للتلوث، وتركيبًا مدمجًا، وتشغيلًا موثوقًا في ظروف تشغيل الخزانات الداخلية. يناسب هذا المنتج الخزانات المتحركة (الكارت)، وخزانات الدفع/السحب (Handcart)، والخزانات المعدنية المغلفة، وخزائن التوزيع المدمجة للجهد المتوسط.
نوع المنتج
| البند | المواصفات |
|---|---|
| اسم المنتج | محول تيار داخلي معزّز مصنوع من راتنج الإيبوكسي المصبوب |
| سلسلة الموديل | LFSQ-10 |
| هيكل المنتج | محول تيار داخلي أحادي الطور، معزّز، مغلق بالكامل، مصنوع من راتنج الإيبوكسي المصبوب |
| فئة الجهد | أنظمة جهد متوسط 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت |
| أعلى جهد للمعدات | فئة 12 كيلوفولت |
| مستوى العزل المقنّن | 12/42/75 كيلوفولت |
| التردد المقنّن | 50 هرتز / 60 هرتز |
| التيار الثانوي المقنّن | 5 أمبير أو 1 أمبير حسب متطلبات المشروع |
| معامل القدرة للحمل | 0.8 متأخر كمرجع |
| موقع التركيب | الخزانات المتحركة الداخلية، وخزانات الدفع/السحب، ومعدات توزيع الجهد المتوسط |
| المعيار المطبق | IEC 61869-1 / IEC 61869-2؛ يمكن الرجوع إلى IEC 60044-1 للمشاريع القديمة |

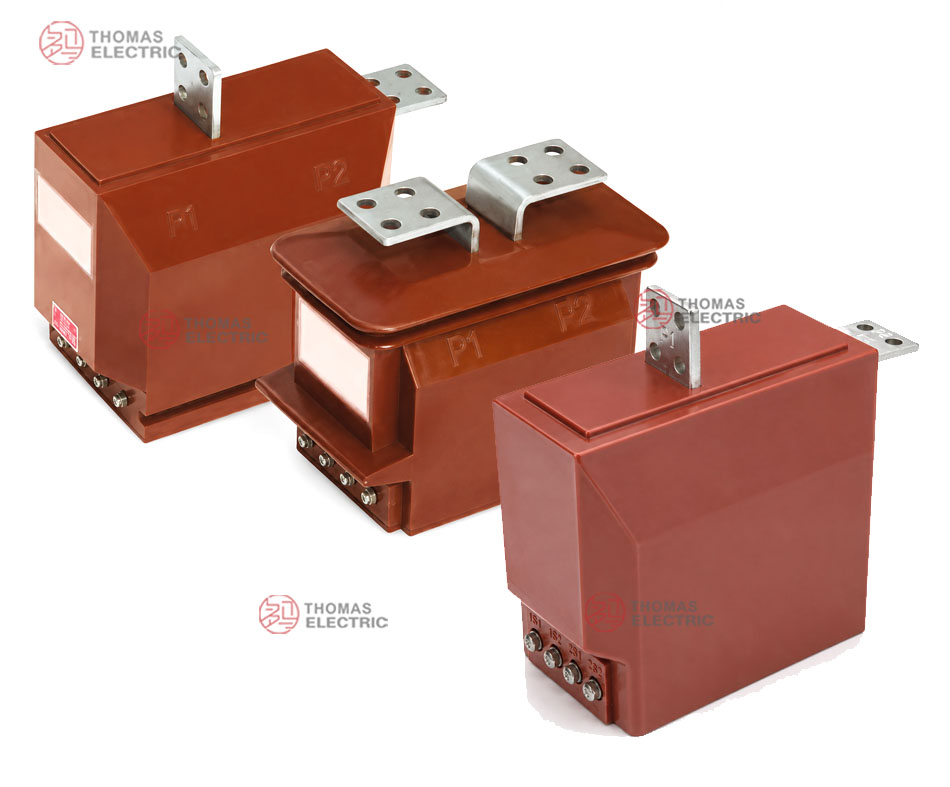

عرض المنتج
التطبيقات الرئيسية
- أنظمة توزيع الجهد المتوسط الداخلية 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
- الخزانات المتحركة، وخزانات الدفع/السحب، والخزانات المعدنية المغلفة
- دوائر قياس التيار وقياس الطاقة الكهربائية
- دوائر الحماية بواسطة المرحلات التي تتطلب أداء حماية من فئة 10P
- محطات التحويل الصناعية، وغرف التوزيع التابعة للمرافق، وخزائن الجهد المتوسط التجارية
- التركيبات الداخلية التي تتطلب عزلًا معزّزًا وثباتًا حراريًا/ديناميكيًا أعلى
الميزات التقنية الرئيسية
- فئة جهد دولية: مناسب لأنظمة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت، مع مستوى عزل 12/42/75 كيلوفولت وفق نمط IEC لمعدات فئة 12 كيلوفولت.
- عزل معزّز من راتنج الإيبوكسي المصبوب: يتم تغليف اللفّة الأولية واللفّة الثانوية والقلب بالكامل داخل راتنج الإيبوكسي لتحسين قوة العزل ومقاومة الرطوبة.
- ثبات حراري وديناميكي أعلى: تم تصميم الذروة والثبات الحراري لتلبية متطلبات تحمل أعلى مقارنةً بمحولات التيار الداخلية القياسية ذات الهيكل المشابه.
- هيكل مغلق بالكامل: يحسّن الجسم المختوم من راتنج الأداء المضاد للتلوث ويدعم التنظيف السهل للسطح في بيئات الخزانات الداخلية.
- اتجاه تركيب مرن: يدعم الهيكل المدمج والخفيف الوزن التركيب في مواقع واتجاهات مختلفة وفقًا لتخطيط الخزانة.
- استخدام للحماية والقياس: يمكن لمجموعات الدقة أن تدعم تطبيقات القياس، والقياس الكمي، والحماية بواسطة المرحلات من فئة 10P.
مبدأ العمل
يعمل محول التيار LFSQ-10 وفقًا لمبدأ الحث الكهرومغناطيسي. يولد التيار الأولي المار عبر اللفّة الأولية تدفقًا مغناطيسيًا في القلب المغناطيسي. ثم تُخرِج اللفّة الثانوية إشارة تيار متناسبة إلى أجهزة القياس أو مرحلات الحماية أو أجهزة المراقبة المتصلة. يوفّر جسم الراتنج المصبوب العزل الكهربائي بين دائرة الجهد المتوسط الأولية ودائرة الجهد المنخفض الثانوية.
بالنسبة لدوائر القياس والقياس الكمي، يجب أن يحافظ محول التيار على نسبة التحويل والدقة الطورية المحددة تحت الحمل المقنّن. أما بالنسبة لدوائر الحماية، فيجب أن توفّر لفّة فئة 10P إشارة تيار موثوقة أثناء حالات تيار العطل وأن تتناسق مع إعدادات المرحلات والحمل ومعامل حدود الدقة.

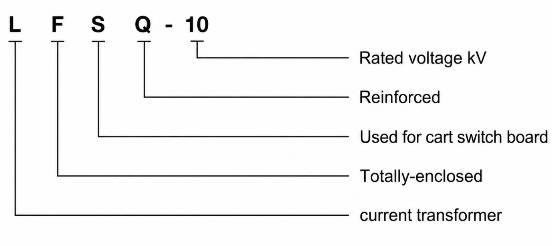

ترميز الموديل
يحدد ترميز الموديل نوع المنتج وهيكله المغلق وتطبيقه في الخزانات وعزله المعزّز وفئة الجهد.
| الرمز | المعنى |
|---|---|
| L | محول تيار |
| F | نوع مغلق بالكامل |
| S | يُستخدم لتطبيقات الخزانات المتحركة / خزانات الدفع والجرّ |
| Q | تصميم معزّز / تكوين عزل معزّز |
| 10 | تحديد فئة الجهد؛ ينطبق على أنظمة 10 كيلوفولت وتنسيق العزل لفئة IEC 12 كيلوفولت للمشاريع ذات 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت |
البيانات التقنية
| البند | المواصفات |
|---|---|
| فئة الجهد المقنّنة | أنظمة جهد متوسط 10 كيلوفولت / 11 كيلوفولت / 12 كيلوفولت |
| أعلى جهد للمعدات | فئة 12 كيلوفولت |
| مستوى العزل المقنّن | 12/42/75 كيلوفولت |
| التردد المقنّن | 50 هرتز / 60 هرتز |
| التيار الأولي المقنّن | نطاق مرجعي من 5 أمبير إلى 1500 أمبير؛ تتوفر نسب مخصصة حسب متطلبات المشروع |
| التيار الثانوي المقنّن | 5 أمبير أو 1 أمبير |
| مجموعة درجات الدقة | 0.2 / 0.2، 0.2 / 0.5، 0.2 / 10P، 0.5 / 10P أو مجموعات محددة حسب المشروع |
| الإخراج المقنّن | 10 فولت أمبير / 15 فولت أمبير / 20 فولت أمبير / 30 فولت أمبير / 40 فولت أمبير وفقًا لنسبة التيار ودرجة الدقة |
| معامل القدرة للحمل | 0.8 متأخر كمرجع |
| درجة دقة الحماية | 10P أو درجة حماية محددة حسب المشروع |
| وسط العزل | عزل من راتنج الإيبوكسي المصبوب |
| طريقة التركيب | تركيب داخلي مع لوحة قاعدة وفتحات تركيب M10 وفقًا للرسم المعتمد |
| المعيار المطبق | IEC 61869-1 / IEC 61869-2؛ يمكن الرجوع إلى IEC 60044-1 للمواصفات القديمة |
اللفّات وترقيم المحطات
يمكن تزويد محول التيار LFSQ-10 بتكوينات لفّات ثانوية للقياس أو القياس الكمي أو الحماية أو مزيج منها. يجب تأكيد ترتيب المحطات النهائي وفقًا لمجموعة الدقة المختارة والمخطط الأسلاكي المعتمد.
| ترقيم المحطة | الوظيفة | ملاحظة التطبيق |
|---|---|---|
| P1 / P2 | المحطات الأولية | يتم تعريف اتجاه التيار الأولي المرجعي عادةً من P1 إلى P2. |
| 1S1 / 1S2 | اللفّة الثانوية الأولى | تُستخدم عادةً للقياس أو القياس الكمي أو أول قلب ثانوي محدد. |
| 2S1 / 2S2 | اللفّة الثانوية الثانية | تُستخدم عادةً للحماية بواسطة المرحلات أو دائرة ثانوية إضافية عند الحاجة. |
| غطاء المحطات الثانوية | حماية التوصيلات الثانوية | يدعم غطاء المحطات فحص التوصيلات بشكل أكثر أمانًا ويقلل من خطر التلامس العرضي. |
يتبع ترقيم المحطات اتفاقيات القطبية القياسية لمحولات التيار. يجب الالتزام بتحديد المحطات الصحيح لضمان دقة القياس، واتجاه判断 المرحلات، وأداء الحماية. لا يجوز ترك الدائرة الثانوية مفتوحة أثناء تغذية الدائرة الأولية بالطاقة.
التيار المقنّن والدقة وقدرة تحمل القصر المرجعية
| التيار
الأولي المقنّن (أمبير) |
مجموعة
درجات الدقة |
الإخراج
المقنّن 0.2 (فولت أمبير) |
الإخراج
المقنّن 0.5 (فولت أمبير) |
الإخراج
المقنّن 10P (فولت أمبير) |
التيار
الحراري قصير المدى |
التيار
الديناميكي المقنّن |
|---|---|---|---|---|---|---|
| 5، 10 | 0.2 / 0.2 0.2 / 0.5 0.2 / 10P 0.5 / 10P |
10 | 10 | 15 | 150 × I1n | 2.5 × I1n |
| 15–50 | 400 × I1n | 2.5 × I1n | ||||
| 75 | 32 كيلو أمبير | 90 كيلو أمبير | ||||
| 100–200 | 45 كيلو أمبير | 100 كيلو أمبير | ||||
| 300 | 63 كيلو أمبير | 130 كيلو أمبير | ||||
| 400، 500 | 10 / 20 / 30 | 20 | 30 | |||
| 600، 800،
1000–1500 |
20 / 30 / 40 | 30 / 40 | 40 |
ملاحظة: الجدول لأغراض الاختيار التقني الأولي. إذا كان التيار الثانوي 1 أمبير، أو إذا تجاوزت المعلمات المطلوبة النطاق المذكور، فيجب تأكيد نسبة التيار النهائية ودرجة الدقة والإخراج المقنّن والتيار الحراري والتيار الديناميكي وترتيب المحطات ومتطلبات الاختبار بموجب اتفاق تقني.
مرجع معامل حدود دقة فئة 10P
يجب أن يأخذ اختيار لفّة الحماية LFSQ-10 في الاعتبار كلًا من الإخراج المقنّن والحمل الثانوي المتصل. تُستخدم منحنى معامل حدود دقة فئة 10P للتحقق مما إذا كانت لفّة الحماية قادرة على الحفاظ على الأداء المطلوب تحت حمل ونسبة تيار معينين.
| المنحنى المرجعي | نسب
التيار القابلة للتطبيق |
الاستخدام
الهندسي |
|---|---|---|
| منحنى LFSQ-10 لفئة 10P | مجموعات مرجعية 5–200/5، 300/5، 400/5، 500/5، 600–1500/5 | يُستخدم للتحقق من العلاقة بين معامل حدود دقة فئة 10P والحمل الثانوي في دوائر الحماية بواسطة المرحلات. |
يجب أن يتحقق اختيار محول التيار لفئة الحماية من حمل المرحلات ومقاومة الكابلات والإخراج المقنّن ونسبة التيار ومعامل حدود دقة فئة 10P معًا. يجب تأكيد أداء الحماية النهائي وفقًا لإعدادات المرحلات الخاصة بالمشروع والبيانات التقنية من المصنع.
ظروف التشغيل
- موقع التركيب: خزانات الجهد المتوسط الداخلية
- جهد النظام: فئة 10 كيلوفولت أو 11 كيلوفولت أو 12 كيلوفولت
- التردد المقنّن: 50 هرتز / 60 هرتز
- مستوى العزل المقنّن: 12/42/75 كيلوفولت
- الارتفاع: لا يزيد عن 1000 متر في ظروف التشغيل القياسية
- درجة حرارة البيئة: من -5°م إلى +40°م
- الرطوبة النسبية: أقل من 85% عند 20°م في الظروف المرجعية
- الحالة البيئية: مناسب للخزانات الداخلية مع التحكم في الرطوبة والتكثّف والتلوث وفقًا لمتطلبات المشروع
- يجب أن تكون بيئة التركيب خالية من الاهتزاز الشديد والغازات المسببة للتآكل والمواد القابلة للانفجار والتكثّف غير الطبيعي والغبار الموصل بكثافة عالية.
المعايير والامتثال
يمكن تزويد محول التيار LFSQ-10 وفقًا لمعيارَي IEC 61869-1 وIEC 61869-2. يمكن الرجوع إلى IEC 60044-1 للمواصفات الخاصة بالمشاريع القديمة. يجب تأكيد اختبارات الروتين، واختبارات العزل الكهربائي، والتحقق من القطبية، واختبار النسبة، واختبار الدقة، واختبار مقاومة العزل، واختبار التفريغ الجزئي وفقًا للاتفاق التقني النهائي.

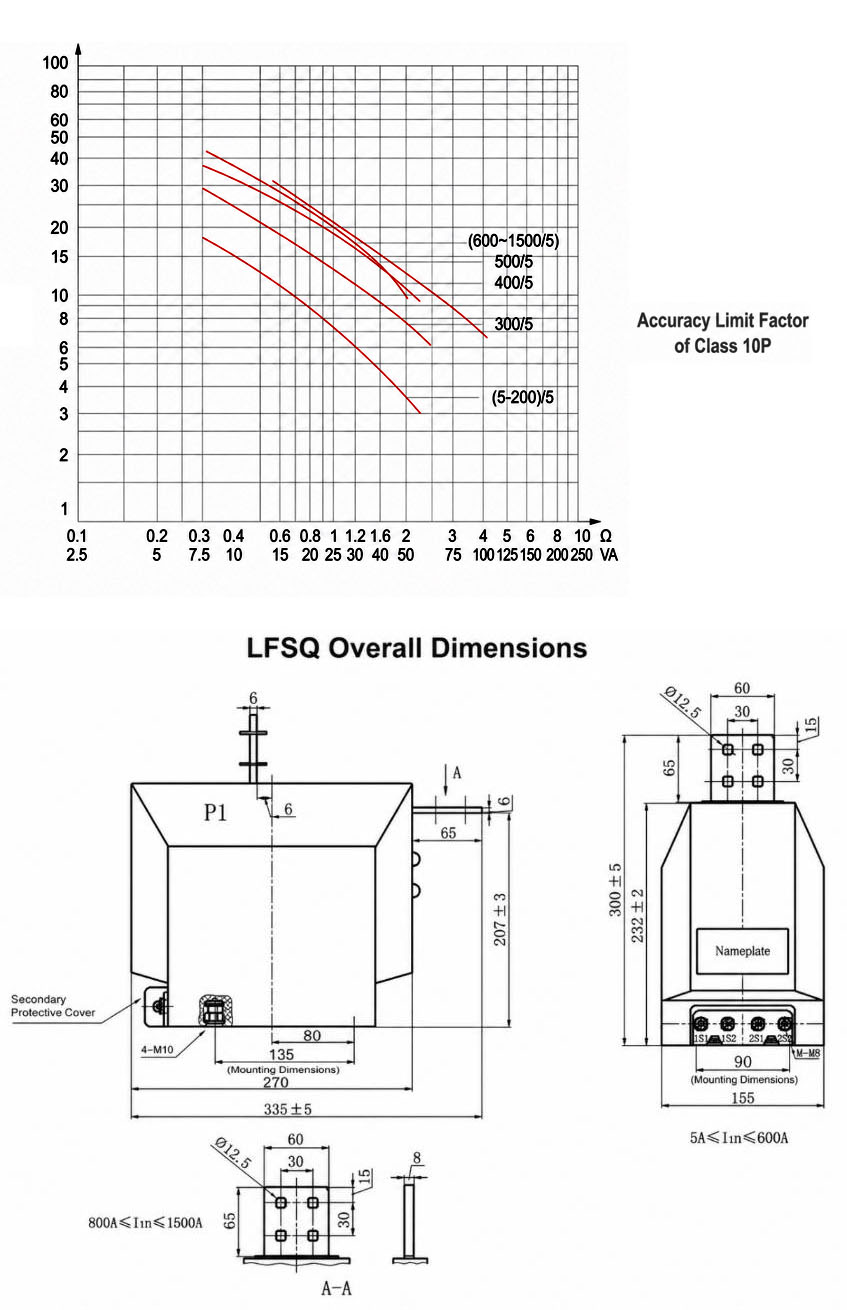

التركيب والأبعاد
تم تصميم سلسلة LFSQ-10 للتركيب في الخزانات المتحركة الداخلية وخزائن الجهد المتوسط. يجب تأكيد جسم الراتنج المصبوب ولوحة القاعدة وفتحات التركيب M10 وترتيب المحطات الأولية وغطاء المحطات الثانوية واتجاه المحطات والمسافات البينية للتركيب وفقًا للرسم العام المعتمد قبل تصميم الخزانة أو الإنتاج الكمي.
الهيكل المتاح والأبعاد الكلية
| البند | ملاحظة الاختيار |
|---|---|
| الهيكل الميكانيكي | محول تيار داخلي معزّز، مغلق بالكامل، مصنوع من راتنج الإيبوكسي المصبوب |
| تطبيق الخزانة | الخزانات المتحركة، وخزانات الدفع/السحب، وخزائن الجهد المتوسط الداخلية |
| المحطات الأولية | ترتيب المحطات P1 / P2 وفقًا للرسم المعتمد |
| المحطات الثانوية | 1S1 / 1S2 و2S1 / 2S2 اختياري وفقًا لتكوين القلب الثانوي |
| قاعدة التركيب | لوحة قاعدة بأربع فتحات تركيب M10 وفقًا للرسم العام |
| تأكيد الرسم | يجب تأكيد الأبعاد العامة واتجاه المحطات وأبعاد التركيب قبل إنتاج الخزانة |
ملاحظات التركيب والسلامة
- تأكيد الموديل وفئة الجهد ونسبة التيار والتيار الثانوي ودرجة الدقة والحمل ومستوى العزل ومتطلبات تحمل القصر قبل التركيب.
- فحص مساحة تركيب الخزانة وتوصيل المحطات الأولية والمسافة البينية للطور وترتيب التأريض وإمكانية الصيانة مقابل الرسم المعتمد.
- توصيل المحطات الأولية والثانوية وفقًا لترقيم المحطات والمخطط الأسلاكي الخاص بالمشروع.
- لا يجوز ترك الدائرة الثانوية لمحول التيار مفتوحة أثناء تغذية الدائرة الأولية بالطاقة.
- أثناء صيانة أجهزة القياس أو المرحلات، يجب عمل دائرة قصر للدائرة الثانوية لمحول التيار قبل فصل أي توصيلات ثانوية.
- يجب أن يتبع التأريض الثانوي مواصفات المشروع ومتطلبات السلامة الكهربائية المحلية.
- يجب أن يتم التركيب والصيانة بواسطة أفراد مؤهلين في مجال الكهرباء ذات الجهد المتوسط.
معلومات الطلب
يرجى تقديم المعلومات التالية عند الطلب أو طلب عرض سعر:
- موديل المنتج: LFSQ-10
- جهد النظام: 10 كيلوفولت أو 11 كيلوفولت أو 12 كيلوفولت
- التيار الأولي المقنّن / نسبة تحويل التيار
- التيار الثانوي المقنّن: 1 أمبير أو 5 أمبير
- مجموعة درجات الدقة والإخراج المقنّن لكل قلب ثانوي
- فئة الحماية ومتطلبات معامل حدود دقة فئة 10P
- متطلبات تحمل القصر: التيار الحراري قصير المدى والتيار الديناميكي
- مستوى العزل والمعيار الدولي (IEC) المطبق
- نوع الخزانة وتخطيط التركيب واتجاه المحطات والرسم العام المطلوب
- الكمية والملصقات والشهادات وتقارير اختبارات الروتين ومتطلبات التغليف
- متطلبات مخصصة خاصة بنسبة التيار أو اللفّة الثانوية أو الحمل أو ترتيب المحطات
إرشادات الاختيار
- تأكيد مستوى الجهد: اختر LFSQ-10 للخزانات الداخلية ذات 10 كيلوفولت أو 11 كيلوفولت أو 12 كيلوفولت باستخدام تنسيق عزل فئة 12 كيلوفولت.
- تأكيد متطلبات العزل المعزّز: استخدم LFSQ-10 عندما تتطلب المشروع هامش عزل أعلى أو ثباتًا حراريًا أعلى أو ثباتًا ديناميكيًا محسّنًا.
- تأكيد نسبة التيار: اختر التيار الأولي المقنّن وفقًا لحمل الدائرة الفرعية والتيار التشغيلي المستمر ونطاق إعدادات الحماية.
- تأكيد التيار الثانوي: اختر 5 أمبير أو 1 أمبير وفقًا لأجهزة القياس والمرحلات وطول الكابل وحساب الحمل الكلي.
- التحقق من أداء فئة 10P: بالنسبة لدوائر الحماية، تحقق من معامل حدود دقة فئة 10P مقابل الحمل المتصل باستخدام بيانات المنحنى أو البيانات التقنية من الشركة المصنعة.
- التحقق من تحمل القصر: تأكد من أن التيار الحراري قصير المدى والتيار الديناميكي المقنّن يفيان بمستوى تيار العطل في الخزانة.
- تأكيد الرسومات: تحقق من الأبعاد العامة واتجاه المحطات وفتحات التركيب والمسافات البينية للطور قبل الإنتاج.
