Présentation du produit
Le transformateur de courant LFSQ-10 est un transformateur de courant monophasé intérieur, moulé en résine époxy, doté d’une structure renforcée entièrement fermée. Il est conçu pour la mesure de courant, la comptabilisation d’énergie électrique, la surveillance des départs et la protection par relais dans les systèmes moyenne tension conformes aux normes CEI, notamment pour les applications à 10 kV, 11 kV et 12 kV dans les postes intérieurs.
Comparé aux transformateurs de courant standard moulés en résine époxy destinés à l’intérieur, la série LFSQ-10 présente une isolation renforcée ainsi qu’une stabilité thermique et dynamique améliorée. Son enroulement primaire, son enroulement secondaire et son circuit magnétique sont encapsulés dans une isolation en résine époxy moulée. Le boîtier totalement fermé confère une résistance à l’humidité, une performance anti-pollution, une installation compacte et un fonctionnement fiable dans les conditions d’utilisation typiques des postes intérieurs. Ce produit convient aux tableaux mobiles, aux cellules à chariot, aux postes métalliques blindés et aux armoires compactes de distribution moyenne tension.
Type de produit
| Élément | Spécification |
|---|---|
| Nom du produit | Transformateur de courant intérieur renforcé moulé en résine époxy |
| Série de modèle | LFSQ-10 |
| Structure du produit | Transformateur de courant monophasé intérieur, renforcé, totalement fermé, moulé en résine époxy |
| Classe de tension | Systèmes moyenne tension à 10 kV, 11 kV et 12 kV |
| Tension maximale pour le matériel | Classe 12 kV |
| Niveau d’isolation assigné | 12/42/75 kV |
| Fréquence assignée | 50 Hz / 60 Hz |
| Courant secondaire assigné | 5 A ou 1 A selon les exigences du projet |
| Facteur de puissance de la charge | Référence à cos φ = 0,8 arrière |
| Lieu d’installation | Tableaux mobiles intérieurs, cellules à chariot et équipements de distribution moyenne tension |
| Norme applicable | CEI 61869-1 / CEI 61869-2 ; la CEI 60044-1 peut être utilisée comme référence pour les projets anciens |

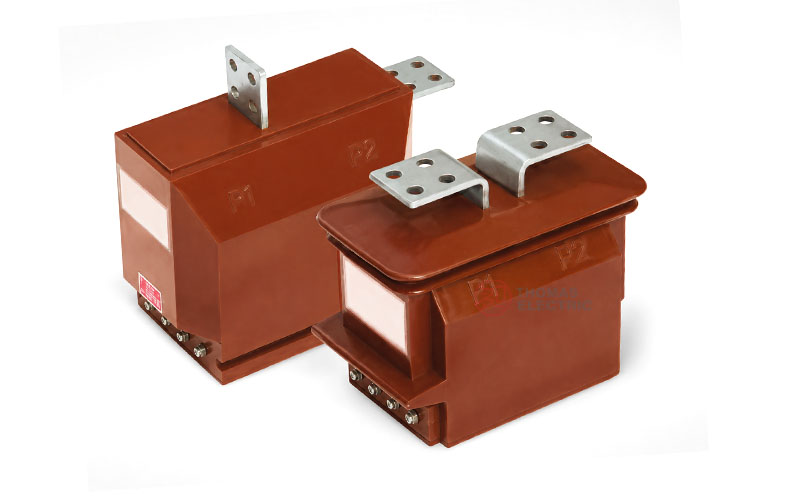

Illustration du produit
Applications principales
- Systèmes de distribution moyenne tension intérieurs à 10 kV, 11 kV et 12 kV
- Tableaux mobiles, cellules à chariot et postes métalliques blindés
- Circuits de mesure de courant et de comptage d’énergie électrique
- Circuits de protection par relais nécessitant une performance de protection classe 10P
- Postes industriels, locaux de distribution des réseaux publics et armoires commerciales moyenne tension
- Installations intérieures exigeant une isolation renforcée et une stabilité thermique/dynamique supérieure
Caractéristiques techniques clés
- Classe de tension internationale : adapté aux systèmes à 10 kV, 11 kV et 12 kV, avec un niveau d’isolation CEI de 12/42/75 kV pour les postes de classe 12 kV.
- Isolation renforcée en résine moulée : les enroulements primaire et secondaire ainsi que le noyau magnétique sont entièrement encapsulés en résine époxy afin d’améliorer la tenue diélectrique et la résistance à l’humidité.
- Stabilité thermique et dynamique accrue : la tenue thermique et dynamique est conçue pour répondre à des exigences plus élevées comparativement aux transformateurs de courant intérieurs standards de structure similaire.
- Structure totalement fermée : le corps scellé en résine améliore la résistance à la pollution et facilite le nettoyage de surface dans les environnements de postes intérieurs.
- Orientation de montage flexible : la structure compacte et légère permet une installation à différentes positions et orientations selon l’agencement de l’armoire.
- Utilisation pour la protection et la mesure : les combinaisons de précision permettent des applications de mesure, de comptage et de protection par relais classe 10P.
Principe de fonctionnement
Le transformateur de courant LFSQ-10 fonctionne selon le principe de l’induction électromagnétique. Le courant primaire circulant dans l’enroulement primaire génère un flux magnétique dans le circuit magnétique. L’enroulement secondaire délivre alors un signal de courant proportionnel aux appareils de mesure, relais de protection ou dispositifs de surveillance connectés. Le corps moulé en résine époxy assure l’isolation électrique entre le circuit primaire moyenne tension et le circuit secondaire basse tension.
Pour les circuits de mesure et de comptage, le TC doit maintenir le rapport et la précision de phase spécifiés sous la charge assignée. Pour les circuits de protection, l’enroulement classe 10P doit fournir un signal de courant fiable en cas de défaut et être coordonné avec les réglages des relais, la charge, et le facteur limite de précision.
Désignation du modèle
La désignation du modèle identifie le type de produit, la structure fermée, l’application dans les postes, l’isolation renforcée et la classe de tension.
| Code | Signification |
|---|---|
| L | Transformateur de courant |
| F | Type totalement fermé |
| S | Destiné aux applications sur tableaux mobiles / cellules à chariot |
| Q | Conception renforcée / configuration d’isolation renforcée |
| 10 | Identification de la classe de tension ; applicable aux systèmes à 10 kV et à la coordination d’isolation CEI classe 12 kV pour les projets à 10 kV, 11 kV et 12 kV |
Données techniques
| Élément | Spécification |
|---|---|
| Classe de tension assignée | Systèmes moyenne tension à 10 kV / 11 kV / 12 kV |
| Tension maximale pour le matériel | Classe 12 kV |
| Niveau d’isolation assigné | 12/42/75 kV |
| Fréquence assignée | 50 Hz / 60 Hz |
| Courant primaire assigné | Plage de référence de 5 A à 1500 A ; rapports personnalisés disponibles selon les besoins du projet |
| Courant secondaire assigné | 5 A ou 1 A |
| Combinaison de classes de précision | 0,2 / 0,2, 0,2 / 0,5, 0,2 / 10P, 0,5 / 10P ou combinaisons spécifiques au projet |
| Puissance assignée | 10 VA / 15 VA / 20 VA / 30 VA / 40 VA selon le rapport de transformation et la classe de précision |
| Facteur de puissance de la charge | Référence à cos φ = 0,8 arrière |
| Classe de précision pour la protection | 10P ou classe de protection spécifique au projet |
| Milieu isolant | Isolation en résine époxy moulée |
| Méthode d’installation | Montage intérieur avec plaque de base et trous de fixation M10 conformément au dessin approuvé |
| Norme applicable | CEI 61869-1 / CEI 61869-2 ; la CEI 60044-1 peut être utilisée comme référence pour les spécifications anciennes |
Enroulements et repérage des bornes
Le transformateur de courant LFSQ-10 peut être fourni avec des configurations d’enroulements secondaires dédiées à la mesure, au comptage, à la protection ou combinées. La disposition finale des bornes doit être confirmée selon la combinaison de précision choisie et le schéma de câblage approuvé.
| Repérage des bornes | Fonction | Note d’application |
|---|---|---|
| P1 / P2 | Bornes primaires | Le sens de référence du courant primaire est généralement défini de P1 vers P2. |
| 1S1 / 1S2 | Premier enroulement secondaire | Généralement utilisé pour la mesure, le comptage ou le premier noyau secondaire spécifié. |
| 2S1 / 2S2 | Deuxième enroulement secondaire | Généralement utilisé pour la protection par relais ou un circuit secondaire supplémentaire si nécessaire. |
| Couvercle des bornes secondaires | Protection du câblage secondaire | Le couvercle facilite une inspection plus sûre du câblage et réduit le risque de contact accidentel. |
Le repérage des bornes suit les conventions standard de polarité des TC. Une identification correcte des bornes doit être respectée afin d’assurer la précision du comptage, le bon sens de détection des relais et la performance de protection. Le circuit secondaire ne doit jamais être mis en circuit ouvert lorsque le circuit primaire est sous tension.
Courant assigné, précision et tenue aux courts-circuits – Références
| Courant primaire assigné (A) |
Combinaison de classes de précision |
Puissance assignée 0,2 (VA) |
Puissance assignée 0,5 (VA) |
Puissance assignée 10P (VA) |
Courant thermique de courte durée |
Courant dynamique assigné |
|---|---|---|---|---|---|---|
| 5, 10 | 0,2 / 0,2 0,2 / 0,5 0,2 / 10P 0,5 / 10P |
10 | 10 | 15 | 150 × I1n | 2,5 × I1n |
| 15–50 | 400 × I1n | 2,5 × I1n | ||||
| 75 | 32 kA | 90 kA | ||||
| 100–200 | 45 kA | 100 kA | ||||
| 300 | 63 kA | 130 kA | ||||
| 400, 500 | 10 / 20 / 30 | 20 | 30 | |||
| 600, 800, 1000–1500 |
20 / 30 / 40 | 30 / 40 | 40 |
Remarque : ce tableau sert à une sélection technique préliminaire. Si le courant secondaire est de 1 A, ou si les paramètres demandés dépassent les plages indiquées, le rapport de transformation final, la classe de précision, la puissance assignée, les courants thermique et dynamique, la disposition des bornes et les exigences d’essai doivent être confirmés par accord technique.
Référence du facteur limite de précision classe 10P
Le choix de l’enroulement de protection LFSQ-10 doit prendre en compte à la fois la puissance assignée et la charge secondaire connectée. La courbe du facteur limite de précision classe 10P permet de vérifier si l’enroulement de protection peut maintenir la performance requise pour une charge et un rapport de transformation donnés.
| Courbe de référence | Rapports de transformation applicables |
Utilisation en ingénierie |
|---|---|---|
| Courbe 10P LFSQ-10 | Groupes de référence 5–200/5, 300/5, 400/5, 500/5, 600–1500/5 | Utilisée pour vérifier la relation entre le facteur limite de précision classe 10P et la charge secondaire dans les circuits de protection par relais. |
Le choix d’un TC de classe protection doit vérifier conjointement la charge du relais, la résistance des câbles, la puissance assignée, le rapport de transformation et le facteur limite de précision classe 10P. La performance finale de protection doit être confirmée selon les réglages des relais du projet et les données techniques fournies par le fabricant.
Conditions de service
- Lieu d’installation : postes moyenne tension intérieurs
- Tension du système : classe 10 kV, 11 kV ou 12 kV
- Fréquence assignée : 50 Hz / 60 Hz
- Niveau d’isolation assigné : 12/42/75 kV
- Altitude : ≤ 1000 m dans des conditions de service standard
- Température ambiante : -5 °C à +40 °C
- Humidité relative : < 85 % à 20 °C dans des conditions de référence
- Condition environnementale : adapté aux postes intérieurs avec contrôle de l’humidité, de la condensation et de la pollution selon les exigences du projet
- L’environnement d’installation doit être exempt de vibrations sévères, de gaz corrosifs, de milieux explosifs, de condensation anormale et de poussières conductrices importantes.
Normes et conformité
Le transformateur de courant LFSQ-10 peut être fourni conformément aux normes CEI 61869-1 et CEI 61869-2. La norme CEI 60044-1 peut être utilisée comme référence pour les spécifications de projets anciens. Les essais de routine, les essais diélectriques, la vérification de polarité, l’essai de rapport, l’essai de précision, l’essai de résistance d’isolement et l’essai de décharge partielle doivent être confirmés selon l’accord technique final.
Installation et dimensions
La série LFSQ-10 est conçue pour l’installation dans des tableaux mobiles intérieurs et des armoires moyenne tension. Le corps moulé en résine, la plaque de base, les trous de fixation M10, la disposition des bornes primaires, le couvercle des bornes secondaires, l’orientation des bornes et les distances d’isolement doivent être confirmés selon le plan d’encombrement approuvé avant la conception du poste ou la production en série.
Structure disponible et dimensions générales
| Élément | Note de sélection |
|---|---|
| Structure mécanique | Transformateur de courant intérieur renforcé, totalement fermé, moulé en résine époxy |
| Application dans les postes | Tableaux mobiles, cellules à chariot et armoires moyenne tension intérieures |
| Bornes primaires | Disposition des bornes P1 / P2 selon le dessin approuvé |
| Bornes secondaires | 1S1 / 1S2 et éventuellement 2S1 / 2S2 selon la configuration des noyaux secondaires |
| Base de fixation | Plaque de base avec quatre trous de fixation M10 selon le plan d’encombrement |
| Confirmation du dessin | Les dimensions extérieures, l’orientation des bornes et les cotes de fixation doivent être confirmées avant la fabrication du poste |
Consignes d’installation et de sécurité
- Vérifier le modèle, la classe de tension, le rapport de transformation, le courant secondaire, la classe de précision, la charge, le niveau d’isolation et la tenue aux courts-circuits avant l’installation.
- Vérifier l’espace disponible dans le poste, le raccordement des bornes primaires, les distances d’isolement entre phases, la mise à la terre et l’accès pour la maintenance par rapport au dessin approuvé.
- Raccorder les bornes primaires et secondaires conformément au repérage des bornes et au schéma de câblage du projet.
- Le circuit secondaire d’un transformateur de courant ne doit jamais rester en circuit ouvert lorsque le circuit primaire est sous tension.
- Lors de la maintenance des compteurs ou relais, court-circuiter le circuit secondaire du TC avant de déconnecter tout câblage secondaire.
- La mise à la terre du secondaire doit suivre les spécifications du projet et les exigences locales en matière de sécurité électrique.
- L’installation et la maintenance doivent être effectuées par du personnel qualifié en équipements moyenne tension.
Informations pour commande
Veuillez fournir les informations suivantes lors de la commande ou de la demande de devis :
- Modèle du produit : LFSQ-10
- Tension du système : 10 kV, 11 kV ou 12 kV
- Courant primaire assigné / rapport de transformation
- Courant secondaire assigné : 1 A ou 5 A
- Combinaison de classes de précision et puissance assignée pour chaque noyau secondaire
- Classe de protection et exigence relative au facteur limite de précision classe 10P
- Exigence de tenue aux courts-circuits : courant thermique de courte durée et courant dynamique
- Niveau d’isolation et norme CEI applicable
- Type de poste, agencement d’installation, orientation des bornes et plan d’encombrement requis
- Quantité, étiquetage, certificats, rapports d’essais de routine et exigences d’emballage
- Exigences particulières concernant les rapports de transformation personnalisés, les enroulements secondaires, la charge ou la disposition des bornes
Recommandations de sélection
- Confirmer le niveau de tension : choisir le LFSQ-10 pour les postes intérieurs à 10 kV, 11 kV ou 12 kV utilisant une coordination d’isolation classe 12 kV.
- Confirmer l’exigence d’isolation renforcée : utiliser le LFSQ-10 lorsque le projet exige une marge d’isolation supérieure, une meilleure stabilité thermique ou une stabilité dynamique accrue.
- Confirmer le rapport de transformation : choisir le courant primaire assigné en fonction de la charge du départ, du courant de fonctionnement continu et de la plage de réglage de la protection.
- Confirmer le courant secondaire : choisir 5 A ou 1 A selon les instruments de mesure, les relais de protection, la longueur des câbles et le calcul de la charge totale.
- Vérifier la performance classe 10P : pour les circuits de protection, contrôler le facteur limite de précision classe 10P par rapport à la charge connectée à l’aide des courbes ou des données techniques du fabricant.
- Vérifier la tenue aux courts-circuits : s’assurer que le courant thermique de courte durée et le courant dynamique assigné correspondent au niveau de courant de défaut du poste.
- Confirmer les plans : vérifier les dimensions extérieures, l’orientation des bornes, les trous de fixation et les distances d’isolement entre phases avant la production.
