LZZBJ9-12/185b/4S, AS12/185b/4S ইপক্সি কাস্ট-রেজিন কারেন্ট ট্রান্সফরমার

পণ্য সংক্ষিপ্ত বিবরণ

LZZBJ9-12/185b/4S কারেন্ট ট্রান্সফরমার, যা AS12/185b/4S হিসাবেও সরবরাহ করা হয়, এটি মাঝারি ভোল্টেজের সুইচগিয়ারের জন্য একটি ইনডোর ইপক্সি কাস্ট-রেজিন, সম্পূর্ণ এনক্লোজড সাপোর্ট-টাইপ কারেন্ট ট্রান্সফরমার। এটি 10kV, 11kV এবং 12kV ক্লাসের ইনডোর AC পাওয়ার সিস্টেমে কারেন্ট মাপজোখ, রাজস্ব মিটারিং, ফিডার মনিটরিং, রিলে প্রোটেকশন এবং মাল্টি-সার্কিট সেকেন্ডারি সিগন্যাল বিতরণের জন্য ডিজাইন করা হয়েছে।

এই মডেলটি 185b সাপোর্ট বডি ব্যবহার করে যার মধ্যে রয়েছে 4S মাল্টি-সেকেন্ডারি কনফিগারেশন। 185b/2S ভার্সনের তুলনায়, 185b/4S ডিজাইনটি সেই সুইচগিয়ার প্রকল্পগুলির জন্য উদ্দিষ্ট যেখানে CT-কে একই বডিতে আরও বেশি স্বাধীন সেকেন্ডারি সার্কিট সরবরাহ করতে হয়। এটি সেই প্যানেলগুলির জন্য উপযুক্ত যেখানে মিটারিং, ইন্ডিকেশন, প্রোটেকশন এবং ব্যাকআপ প্রোটেকশনের জন্য আলাদা কোর প্রয়োজন।

প্রাইমারি কন্ডাক্টর, সেকেন্ডারি ওয়াইন্ডিং এবং ম্যাগনেটিক কোরগুলি ইপক্সি রেজিন কাস্টিং বডির ভিতরে এনক্যাপসুলেটেড। এই ড্রাই-টাইপ কনস্ট্রাকশন মেকানিক্যাল শক্তি, স্থিতিশীল ইনসুলেশন পারফরম্যান্স এবং ইনডোর আর্দ্রতা ও দূষণের বিরুদ্ধে প্রতিরোধ ক্ষমতা প্রদান করে। প্রতিটি সেকেন্ডারি কোরকে ফাংশন, অ্যাকুরেসি ক্লাস, রেটেড আউটপুট, টার্মিনাল মার্কিং এবং বার্ডেন প্রয়োজনীয়তা অনুযায়ী আলাদাভাবে সংজ্ঞায়িত করা উচিত।

পণ্যের ধরন

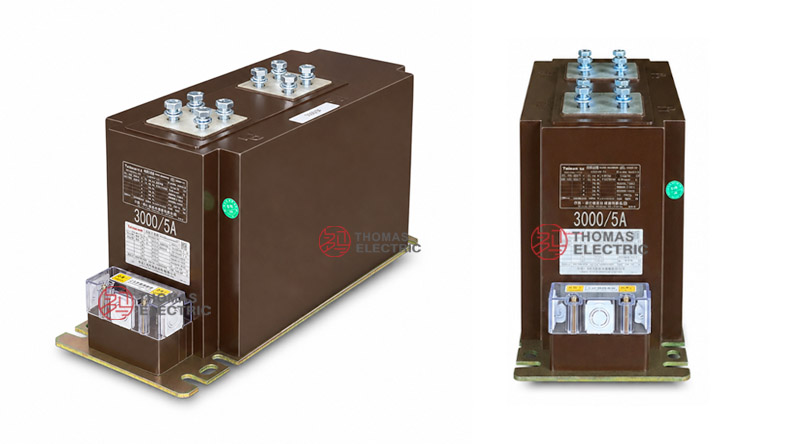

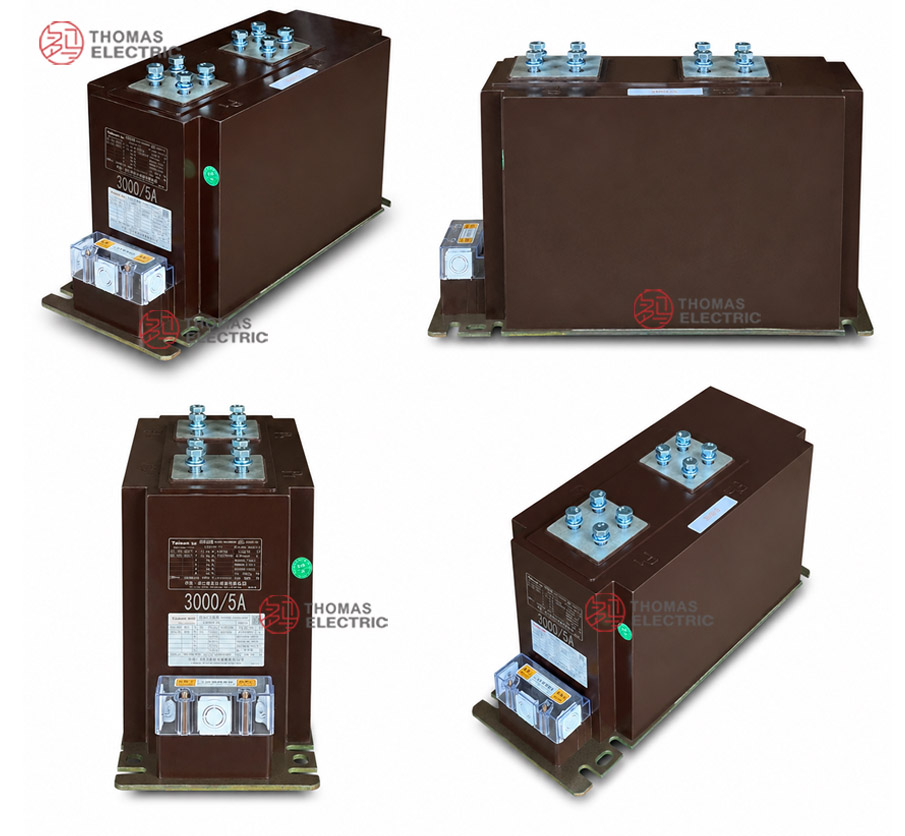

পণ্য প্রদর্শন

অ্যাপ্লিকেশন

• ইনডোর 10kV, 11kV এবং 12kV ক্লাস মাঝারি ভোল্টেজ সুইচগিয়ার
• মাল্টিপল সেকেন্ডারি CT আউটপুট প্রয়োজন এমন ইনকামিং এবং আউটগোয়িং ফিডার প্যানেল
• ডেডিকেটেড মিটারিং কোর প্রয়োজন এমন রাজস্ব মিটারিং সিস্টেম
• স্বাধীন প্রোটেকশন এবং ব্যাকআপ প্রোটেকশন কোর প্রয়োজন এমন প্রোটেকশন রিলে সিস্টেম
• পাওয়ার মনিটরিং, SCADA, অটোমেশন এবং ফিডার সুপারভিশন সিস্টেম
• 185b সাপোর্ট বডি ক্লিয়ারেন্স এবং 4S সেকেন্ডারি টার্মিনাল অ্যারেঞ্জমেন্ট প্রয়োজন এমন সুইচগিয়ার প্রকল্প

বৈশিষ্ট্য

• 185b সাপোর্ট প্ল্যাটফর্ম: কমপ্যাক্ট 150b মডেলের তুলনায় আরও বেশি টার্মিনাল এবং বাসবার ক্লিয়ারেন্স প্রদান করে, যা উচ্চতর ওয়্যারিং ঘনত্ব এবং বৃহত্তর সুইচগিয়ার লেআউটের জন্য উপযুক্ত।
• 4S মাল্টি-সেকেন্ডারি ডিজাইন: মাল্টিপল সেকেন্ডারি সার্কিট মিটারিং, মাপজোখ, প্রোটেকশন এবং ব্যাকআপ প্রোটেকশনের জন্য আলাদা ফাংশন প্রদান করে।
• ইপক্সি কাস্ট-রেজিন ইনসুলেশন: সম্পূর্ণ এনক্লোজড রেজিন ইনসুলেশন স্থিতিশীল ডাইইলেকট্রিক পারফরম্যান্স, মেকানিক্যাল প্রোটেকশন এবং ইনডোর পরিবেশগত প্রতিরোধ ক্ষমতা সমর্থন করে।
• আন্তর্জাতিক ভোল্টেজ অ্যাপ্লিকেশন: 12/42/75kV ইনসুলেশন কো-অর্ডিনেশন সহ সাধারণ 10kV, 11kV এবং 12kV ক্লাস নেটওয়ার্কের জন্য উপযুক্ত।
• ফ্লেক্সিবল অ্যাকুরেসি কম্বিনেশন: মিটারিং বা প্রোটেকশন প্রয়োজনীয়তা অনুযায়ী সাধারণ অ্যাকুরেসি অপশনগুলির মধ্যে রয়েছে 0.2S, 0.2, 0.5, 10P, 10P15 এবং 10P20।
• স্পষ্ট সেকেন্ডারি বিভাজন: প্রতিটি সেকেন্ডারি সার্কিট তার নিজস্ব ফাংশন, বার্ডেন এবং টার্মিনাল মার্কিং দিয়ে সংজ্ঞায়িত করা যেতে পারে যাতে জটিল প্যানেলে ওয়্যারিং ত্রুটি কমানো যায়।

নীতি

LZZBJ9-12/185b/4S কারেন্ট ট্রান্সফরমার ইলেকট্রোম্যাগনেটিক ইন্ডাকশনের মাধ্যমে প্রাইমারি কারেন্টকে স্ট্যান্ডার্ড সেকেন্ডারি কারেন্টে রূপান্তর করে। প্রাইমারি কারেন্ট CT কোরে ম্যাগনেটিক ফ্লাক্স তৈরি করে এবং সেকেন্ডারি ওয়াইন্ডিং মিটার, রিলে এবং মনিটরিং ডিভাইসগুলিতে সমানুপাতিক কারেন্ট সিগন্যাল সরবরাহ করে। ইপক্সি রেজিন কাস্টিং বডি মাঝারি ভোল্টেজ প্রাইমারি পার্শ্ব এবং লো-ভোল্টেজ সেকেন্ডারি সার্কিটের মধ্যে ইনসুলেশন ব্যারিয়ার গঠন করে।

4S কনফিগারেশনে, CT-কে একটি সাধারণ আউটপুট ডিভাইস হিসাবে নির্বাচন করা উচিত নয়। প্রতিটি কোরকে একটি স্বাধীন ইঞ্জিনিয়ারিং সার্কিট হিসাবে বিবেচনা করা উচিত। মিটারিং কোরগুলি রেশিও এরর, ফেজ ডিসপ্লেসমেন্ট এবং বার্ডেনের জন্য পরীক্ষা করা উচিত। প্রোটেকশন কোরগুলি অ্যাকুরেসি লিমিট ফ্যাক্টর, রিলে বার্ডেন, শর্ট-টাইম থার্মাল কারেন্ট এবং ডাইনামিক উইথস্ট্যান্ড লেভেলের জন্য পরীক্ষা করা উচিত।

মডেল ডিজিগনেশন

টেকনিক্যাল ডেটা

টার্মিনাল

4S স্কিম্যাটিক স্ট্রাকচার একটি মাল্টি-সেকেন্ডারি অ্যারেঞ্জমেন্ট নির্দেশ করে। সাধারণ টার্মিনাল মার্কিংয়ের মধ্যে রয়েছে প্রাইমারি পার্শ্বের জন্য P1 / P2 এবং সেকেন্ডারি সার্কিটের জন্য 1S1 / 1S2, 2S1 / 2S2, 3S1 / 3S2 এবং 4S1 / 4S2। চূড়ান্ত টার্মিনাল আইডেন্টিফিকেশন অনুমোদিত ড্রয়িং, ওয়্যারিং ডায়াগ্রাম এবং নেমপ্লেট অনুসরণ করবে।

নির্বাচন টেবিল

নিম্নলিখিত টেবিলটি সাধারণ 185b/4S রেশিও রেঞ্জ এবং মাল্টি-সেকেন্ডারি টেকনিক্যাল নির্বাচন ডেটার সংক্ষিপ্তসার প্রদান করে। ওয়েবসাইট পাঠযোগ্যতার জন্য দীর্ঘ অ্যাকুরেসি এবং রেটেড-আউটপুট মানগুলি একাধিক লাইনে মোড়ানো হয়েছে।

নোট: উপরের মানগুলি টেকনিক্যাল নির্বাচন রেফারেন্সের জন্য। যদি প্রকল্পের প্রয়োজনীয়তা তালিকাভুক্ত পরিসরের বাইরে হয়, তবে চূড়ান্ত পরামিতিগুলি প্রস্তুতকারক এবং ক্রেতার মধ্যে চুক্তি দ্বারা নিশ্চিত করা হবে। নেমপ্লেট ডেটা, অনুমোদিত ড্রয়িং এবং ফ্যাক্টরি টেস্ট রিপোর্ট প্রাধান্য পাবে।

স্ট্রাকচার রেফারেন্স

সার্ভিস শর্তাবলী

• ইনস্টলেশন অবস্থান: ইনডোর মাঝারি ভোল্টেজ সুইচগিয়ার
• সিস্টেম ভোল্টেজ: 10kV, 11kV এবং 12kV ক্লাস নেটওয়ার্ক
• রেটেড ফ্রিকোয়েন্সি: 50Hz / 60Hz
• পরিবেশগত তাপমাত্রা: -5°C থেকে +40°C
• ইনস্টলেশন পরিবেশটি গুরুতর কম্পন, পরিবাহী ধূলিকণা, ক্ষয়কারক গ্যাস, বিস্ফোরক মাধ্যম, গুরুতর দূষণ এবং অস্বাভাবিক ঘনীভবন থেকে মুক্ত হওয়া উচিত।
• উচ্চ উচ্চতা, আর্দ্র, উপকূলীয়, উচ্চ-দূষণ বা বিশেষ সুইচগিয়ার অবস্থার জন্য, অর্ডার করার আগে টেকনিক্যাল নিশ্চিতকরণ প্রয়োজন।

স্ট্যান্ডার্ড এবং অনুগ্রহণ

LZZBJ9-12/185b/4S কারেন্ট ট্রান্সফরমার GB 20840.2-2014, IEC 61869-3:2011 এবং বিশেষ প্রকল্প প্রয়োজনীয়তা অনুযায়ী সরবরাহ করা যেতে পারে। IEC-মুখী আন্তর্জাতিক প্রকল্পের জন্য, এটি 12/42/75kV ইনসুলেশন কো-অর্ডিনেশন সহ 12kV ক্লাস ইনডোর ইপক্সি কাস্ট-রেজিন CT হিসাবে অবস্থান করা যেতে পারে। রুটিন টেস্টগুলি সাধারণত রেশিও টেস্ট, পোলারিটি যাচাইকরণ, অ্যাকুরেসি টেস্ট, ডাইইলেকট্রিক উইথস্ট্যান্ড টেস্ট এবং চেহারা পরীক্ষা অন্তর্ভুক্ত করে।

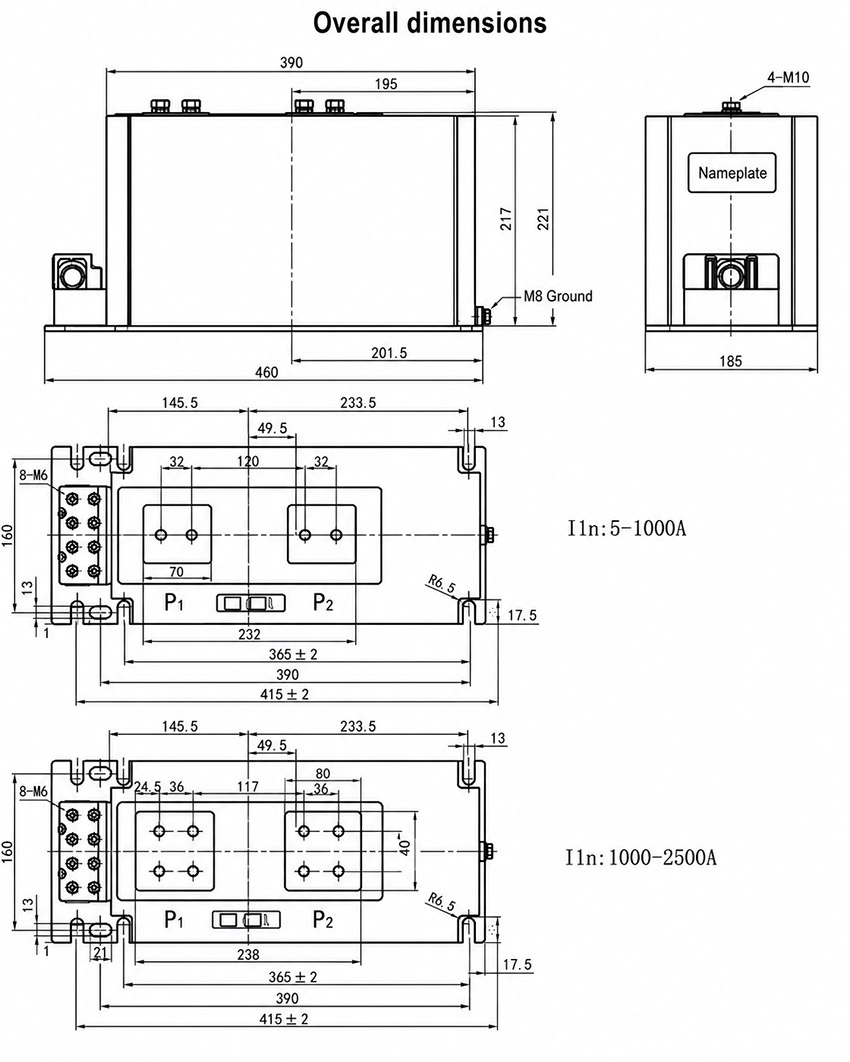

ইনস্টলেশন এবং মাত্রা

পণ্যটি শীর্ষ প্রাইমারি টার্মিনাল এবং নিম্ন সেকেন্ডারি টার্মিনাল অ্যারেঞ্জমেন্ট সহ একটি ইনডোর সাপোর্ট-টাইপ গঠন গ্রহণ করে। 185b/2S মডেলের তুলনায়, 4S ভার্সনে সেকেন্ডারি টার্মিনাল স্পেস, কেবল রাউটিং এবং শর্টিং টার্মিনাল অ্যারেঞ্জমেন্টে আরও বেশি মনোযোগ প্রয়োজন। সুইচগিয়ার উৎপাদন বা প্রতিস্থাপনের আগে অনুমোদিত আউটলাইন ড্রয়িং ব্যবহার করা উচিত।

মাত্রা

নিরাপত্তা নোট

• ইনস্টলেশনের আগে মডেল, কারেন্ট রেশিও, সেকেন্ডারি কারেন্ট, অ্যাকুরেসি কম্বিনেশন, রেটেড আউটপুট এবং ইনসুলেশন লেভেল নিশ্চিত করুন।
• অ্যাসেম্বলির আগে প্রাইমারি টার্মিনাল ক্লিয়ারেন্স, সেকেন্ডারি টার্মিনাল পরিমাণ, কেবল রাউটিং এবং শর্টিং টার্মিনাল অবস্থান পরীক্ষা করুন।
• ওয়্যারিংয়ের আগে প্রতিটি সেকেন্ডারি কোরকে তার ফাংশন অনুযায়ী স্পষ্টভাবে চিহ্নিত করুন।
• পোলারিটি মার্কিং এবং প্রকল্প ওয়্যারিং ডায়াগ্রাম অনুযায়ী P1/P2 এবং সেকেন্ডারি টার্মিনাল সংযুক্ত করুন।
• প্রাইমারি সার্কিট চালু থাকাকালীন কারেন্ট ট্রান্সফরমারের সেকেন্ডারি সার্কিট খোলা থাকা উচিত নয়।
• ইনস্ট্রুমেন্ট বা রিলে বিচ্ছিন্ন করার আগে, অনুমোদিত শর্টিং টার্মিনাল ব্লকের মাধ্যমে সংশ্লিষ্ট সেকেন্ডারি সার্কিট শর্ট-সার্কিট করুন।
• ইনস্টলেশন এবং রক্ষণাবেক্ষণ যোগ্য মাঝারি ভোল্টেজ ইলেকট্রিক্যাল কর্মীদের দ্বারা সম্পাদন করা উচিত।

অর্ডারিং তথ্য

• পণ্য মডেল: LZZBJ9-12/185b/4S বা AS12/185b/4S
• রেটেড প্রাইমারি কারেন্ট এবং রেটেড সেকেন্ডারি কারেন্ট
• প্রতিটি সেকেন্ডারি কোরের জন্য ফাংশন বরাদ্দ
• প্রতিটি সেকেন্ডারি সার্কিটের জন্য অ্যাকুরেসি ক্লাস কম্বিনেশন এবং রেটেড আউটপুট
• রেটেড ইনসুলেশন লেভেল এবং প্রযোজ্য IEC / GB স্ট্যান্ডার্ড
• প্রয়োজনীয় শর্ট-টাইম থার্মাল কারেন্ট এবং ডাইনামিক কারেন্ট
• সেকেন্ডারি টার্মিনাল মার্কিং এবং 4S স্কিম্যাটিক প্রয়োজনীয়তা
• সুইচগিয়ার লেআউট, মাউন্টিং মাত্রা এবং প্রাইমারি টার্মিনাল দিক
• পরিমাণ, সার্টিফিকেট, রুটিন টেস্ট রিপোর্ট, লেবেলিং এবং প্যাকেজিং প্রয়োজনীয়তা

নির্বাচন গাইড

1. মডেল ডিজিগনেশন নিশ্চিত করুন: প্রকল্প নথি এবং নেমপ্লেট প্রয়োজনীয়তা অনুযায়ী LZZBJ9-12/185b/4S বা AS12/185b/4S ব্যবহার করুন।
2. সেকেন্ডারি ফাংশন সংজ্ঞায়িত করুন: চারটি সেকেন্ডারি সার্কিটের প্রতিটিকে মিটারিং, মাপজোখ, প্রোটেকশন, ব্যাকআপ প্রোটেকশন বা মনিটরিংয়ে বরাদ্দ করুন।
3. কারেন্ট রেশিও নির্বাচন করুন: ফিডার লোড, মিটারিং রেঞ্জ এবং রিলে সেটিংয়ের উপর ভিত্তি করে রেটেড প্রাইমারি কারেন্ট চয়ন করুন।
4. প্রতিটি বার্ডেন পরীক্ষা করুন: প্রতিটি কোরের জন্য মিটার বার্ডেন, রিলে বার্ডেন এবং সেকেন্ডারি কেবল রেজিস্ট্যান্স গণনা করুন।
5. প্রোটেকশন পারফরম্যান্স যাচাই করুন: প্রোটেকশন ক্লাস, অ্যাকুরেসি লিমিট প্রয়োজনীয়তা এবং শর্ট-সার্কিট উইথস্ট্যান্ড মান নিশ্চিত করুন।
6. ক্যাবিনেট ওয়্যারিং পর্যালোচনা করুন: 4S কনফিগারেশনের জন্য যথেষ্ট টার্মিনাল এবং কেবল স্পেস সংরক্ষণ করুন।
7. ড্রয়িং অনুমোদন করুন: উৎপাদনের আগে আউটলাইন ড্রয়িং, টার্মিনাল ডায়াগ্রাম, মাউন্টিং হোল এবং নেমপ্লেট নিশ্চিত করুন।
