LZZBJ9-12/185b/4S، AS12/185b/4S ایپوکسی کاسٹ ریزن کرنٹ ٹرانسفارمر

مصنوعی کا جائزہ

LZZBJ9-12/185b/4S کرنٹ ٹرانسفارمر، جسے AS12/185b/4S کے نام سے بھی فراہم کیا جاتا ہے، ایک انڈور ایپوکسی کاسٹ ریزن، مکمل طور پر بند شدہ سپورٹ ٹائپ کرنٹ ٹرانسفارمر ہے جو میڈیم وولٹیج سوئچ گیئر کے لیے استعمال ہوتا ہے۔ یہ 10kV، 11kV اور 12kV کلاس کے انڈور AC پاور سسٹمز میں کرنٹ کی پیمائش، ریونیو میٹرنگ، فیڈر مانیٹرنگ، رلے پروٹیکشن اور ملٹی سرکٹ سیکنڈری سگنل تقسیم کے لیے ڈیزائن کیا گیا ہے۔

اس ماڈل میں 185b سپورٹ باڈی استعمال ہوتی ہے جس میں 4S ملٹی سیکنڈری کنفیگریشن ہوتی ہے۔ 185b/2S ورژن کے مقابلے میں، 185b/4S ڈیزائن ایسے سوئچ گیئر منصوبوں کے لیے ہے جہاں CT کو ایک ہی باڈی میں زیادہ آزاد سیکنڈری سرکٹس فراہم کرنے ہوتے ہیں۔ یہ ان پینلز کے لیے موزوں ہے جنہیں میٹرنگ، اشارہ دہی، پروٹیکشن اور بیک اپ پروٹیکشن کے لیے الگ کورز کی ضرورت ہوتی ہے۔

پرائمری کنڈکٹر، سیکنڈری وائنڈنگز اور مقناطیسی کورز ایپوکسی ریزن کاسٹنگ باڈی کے اندر ختم کر دیے جاتے ہیں۔ یہ ڈرائی ٹائپ تعمیر میکانیکی مضبوطی، مستحکم انسولیشن کارکردگی اور انڈور نمی اور آلودگی کے خلاف مزاحمت فراہم کرتی ہے۔ ہر سیکنڈری کور کو اس کے فنکشن، درستگی کلاس، درجہ بند آؤٹ پٹ، ٹرمینل مارکنگ اور بُردن کی ضرورت کے مطابق علیحدہ طور پر تعریف کیا جانا چاہیے۔

مصنوعی قسم

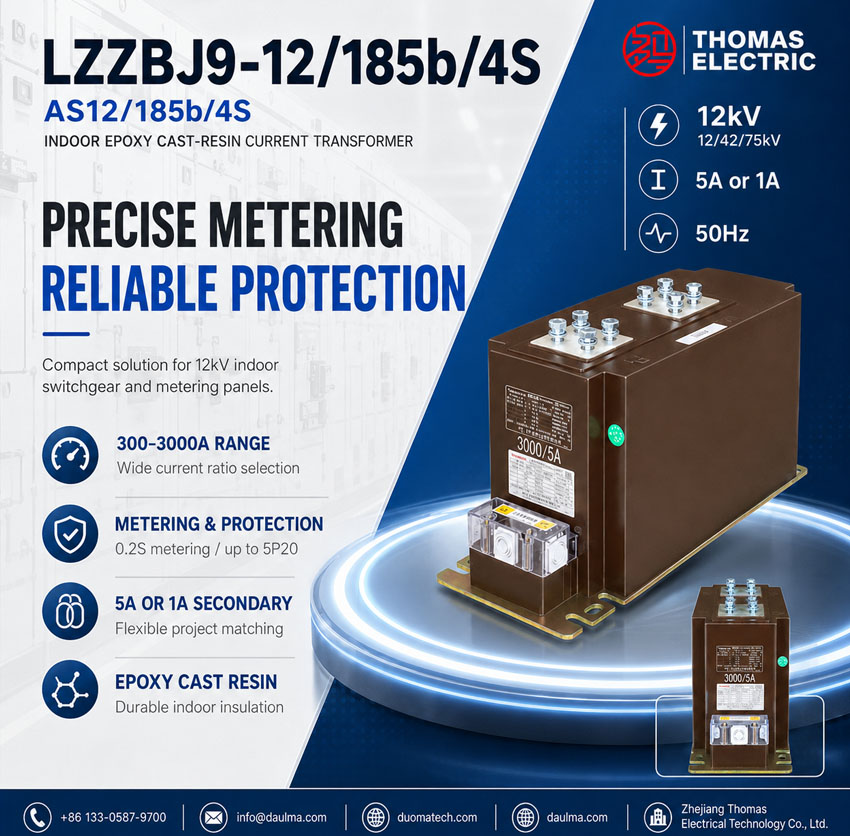

مصنوعی ڈسپلے

درخواستیں

• انڈور 10kV، 11kV اور 12kV کلاس میڈیم ولٹیج سوئچ گیئر
• انکمنگ اور آؤٹ گوئنگ فیڈر پینلز جنہیں متعدد سیکنڈری CT آؤٹ پٹس کی ضرورت ہوتی ہے
• ریونیو میٹرنگ سسٹمز جنہیں الگ میٹرنگ کور کی ضرورت ہوتی ہے
• پروٹیکشن رلے سسٹمز جنہیں آزاد پروٹیکشن اور بیک اپ پروٹیکشن کورز کی ضرورت ہوتی ہے
• پاور مانیٹرنگ، SCADA، خودکاری اور فیڈر نگرانی کے سسٹمز
• سوئچ گیئر منصوبے جنہیں 185b سپورٹ باڈی کلیئرنس کی ضرورت ہوتی ہے جس میں 4S سیکنڈری ٹرمینل انتظام ہو

خصوصیات

• 185b سپورٹ پلیٹ فارم: کمپیکٹ 150b ماڈلز کے مقابلے میں زیادہ ٹرمینل اور بسبار کلیئرنس فراہم کرتا ہے، جو زیادہ وائرنگ کثافت اور بڑے سوئچ گیئر لے آؤٹس کے لیے موزوں ہے۔
• 4S ملٹی سیکنڈری ڈیزائن: متعدد سیکنڈری سرکٹس میٹرنگ، پیمائش، پروٹیکشن اور بیک اپ پروٹیکشن کے لیے الگ فنکشنز کی اجازت دیتے ہیں۔
• ایپوکسی کاسٹ ریزن انسولیشن: مکمل طور پر بند ریزن انسولیشن مستحکم ڈائی الیکٹرک کارکردگی، میکانیکی حفاظت اور انڈور ماحولیاتی مزاحمت کی حمایت کرتی ہے۔
• بین الاقوامی ولٹیج درخواست: عام 10kV، 11kV اور 12kV کلاس نیٹ ورکس کے لیے موزوں ہے جس میں 12/42/75kV انسولیشن کوآرڈینیشن ہو۔
• لچکدار درستگی کے امتزاج: عام درستگی کے اختیارات میں 0.2S، 0.2، 0.5، 10P، 10P15 اور 10P20 شامل ہیں جو میٹرنگ یا پروٹیکشن کی ضروریات کے مطابق ہوتے ہیں۔
• واضح سیکنڈری علیحدگی: ہر سیکنڈری سرکٹ کو اس کے اپنے فنکشن، بُردن اور ٹرمینل مارکنگ کے ساتھ تعریف کیا جا سکتا ہے تاکہ پیچیدہ پینلز میں وائرنگ کی غلطیوں کو کم کیا جا سکے۔

اصل اصول

LZZBJ9-12/185b/4S کرنٹ ٹرانسفارمر الیکٹرومیگنیٹک انڈکشن کے ذریعے پرائمری کرنٹ کو معیاری سیکنڈری کرنٹ میں تبدیل کرتا ہے۔ پرائمری کرنٹ CT کور میں مقناطیسی فلو پیدا کرتا ہے، اور سیکنڈری وائنڈنگز میٹرز، رلے اور مانیٹرنگ ڈیوائسز کو تناسبی کرنٹ سگنلز فراہم کرتی ہیں۔ ایپوکسی ریزن کاسٹنگ باڈی میڈیم ولٹیج پرائمری سائیڈ اور لو ولٹیج سیکنڈری سرکٹس کے درمیان انسولیشن باڑ تشکیل دیتی ہے۔

4S کنفیگریشن میں، CT کو ایک جنرل آؤٹ پٹ ڈیوائس کے طور پر منتخب نہیں کیا جانا چاہیے۔ ہر کور کو ایک آزاد انجینئرنگ سرکٹ کے طور پر سمجھا جانا چاہیے۔ میٹرنگ کورز کو ریشیو ایرر، فیز ڈس پلیسمنٹ اور بُردن کے لیے چیک کیا جانا چاہیے۔ پروٹیکشن کورز کو درستگی حد فیکٹر، رلے بُردن، شارٹ ٹائم تھرمل کرنٹ اور ڈائنامک برداشت کی سطح کے لیے چیک کیا جانا چاہیے۔

ماڈل کی نامزدگی

ٹیکنیکل ڈیٹا

ٹرمینلز

4S اسکیمیٹک ساخت ملٹی سیکنڈری انتظام کی نشاندہی کرتی ہے۔ عام ٹرمینل مارکنگز میں پرائمری سائیڈ کے لیے P1 / P2 اور سیکنڈری سرکٹس کے لیے 1S1 / 1S2، 2S1 / 2S2، 3S1 / 3S2 اور 4S1 / 4S2 شامل ہیں۔ حتمی ٹرمینل کی شناخت منظور شدہ ڈرائنگ، وائرنگ ڈائریم اور نیم پلیٹ کے مطابق ہونی چاہیے۔

انتخاب کی میز

مندرجہ ذیل میز عام 185b/4S تناسب رینجز اور ملٹی سیکنڈری تکنیکی انتخاب ڈیٹا کا خلاصہ پیش کرتی ہے۔ لمبی درستگی اور درجہ بند آؤٹ پٹ ویلیوز ویب سائٹ کی پڑھنے کی صلاحیت کے لیے متعدد لائنز میں لپیٹی گئی ہیں۔

نوٹ: مندرجہ بالا ویلیوز تکنیکی انتخاب کے حوالے کے لیے ہیں۔ اگر منصوبہ کی ضروریات درج شدہ دائرہ کار سے زیادہ ہوں تو حتمی پیرامیٹرز کو مینوفیکچرر اور خریدار کے درمیان معاہدے سے تصدیق کیا جانا چاہیے۔ نیم پلیٹ ڈیٹا، منظور شدہ ڈرائنگز اور فیکٹری ٹیسٹ رپورٹس کو ترجیح دی جائے گی۔

ساخت کا حوالہ

سروس کی شرائط

• انسٹالیشن کا مقام: انڈور میڈیم ولٹیج سوئچ گیئر
• سسٹم ولٹیج: 10kV، 11kV اور 12kV کلاس نیٹ ورکس
• درجہ بند فریکوئنسی: 50Hz / 60Hz
• ماحول کا درجہ حرارت: -5°C سے +40°C
• انسٹالیشن کا ماحول شدید کمپن، موصل دھول، کوروسو گیس، دھماکہ خیز میڈیم، بھاری آلودگی اور غیر معمولی کنڈینسیشن سے پاک ہونا چاہیے۔
• اونچائی، نمی، ساحلی، زیادہ آلودگی یا خصوصی سوئچ گیئر کی حالت کے لیے، آرڈر دینے سے پہلے تکنیکی تصدیق کی ضرورت ہوتی ہے۔

معیارات اور تعمیل

LZZBJ9-12/185b/4S کرنٹ ٹرانسفارمر GB 20840.2-2014، IEC 61869-3:2011 اور خصوصی منصوبہ کی ضروریات کے مطابق فراہم کیا جا سکتا ہے۔ IEC کی طرف رجحان رکھنے والے بین الاقوامی منصوبوں کے لیے، اسے 12/42/75kV انسولیشن کوآرڈینیشن کے ساتھ 12kV کلاس انڈور ایپوکسی کاسٹ ریزن CT کے طور پر پوزیشن دی جا سکتی ہے۔ عام ٹیسٹس میں عام طور پر تناسب ٹیسٹ، پولیرٹی کی تصدیق، درستگی ٹیسٹ، ڈائی الیکٹرک وِتھ اسٹینڈ ٹیسٹ اور ظاہری معائنہ شامل ہوتا ہے۔

انسٹالیشن اور ڈائمنشنز

مصنوعی انڈور سپورٹ ٹائپ ساخت اپنانے والا ہے جس میں اوپری پرائمری ٹرمینلز اور نچلے سیکنڈری ٹرمینل انتظام ہوتے ہیں۔ 185b/2S ماڈل کے مقابلے میں، 4S ورژن کو سیکنڈری ٹرمینل اسپیس، کیبل روٹنگ اور شارٹنگ ٹرمینل انتظام پر زیادہ توجہ دینے کی ضرورت ہوتی ہے۔ سوئچ گیئر کی پیداوار یا تبدیلی سے پہلے منظور شدہ آؤٹ لائن ڈرائنگ کا استعمال کیا جانا چاہیے۔

ڈائمنشنز

حفاظتی نوٹس

• انسٹالیشن سے پہلے ماڈل، کرنٹ تناسب، سیکنڈری کرنٹ، درستگی کا امتزاج، درجہ بند آؤٹ پٹ اور انسولیشن لیول کی تصدیق کریں۔
• اسمبلی سے پہلے پرائمری ٹرمینل کلیئرنس، سیکنڈری ٹرمینل کی مقدار، کیبل روٹنگ اور شارٹنگ ٹرمینل کی جگہ کی جانچ کریں۔
• وائرنگ سے پہلے ہر سیکنڈری کور کو اس کے فنکشن کے مطابق واضح طور پر نشان زد کریں۔
• P1/P2 اور سیکنڈری ٹرمینلز کو پولیرٹی مارکنگز اور منصوبہ وائرنگ ڈائریم کے مطابق جوڑیں۔
• کرنٹ ٹرانسفارمر کا سیکنڈری سرکٹ پرائمری سرکٹ کے جاندار ہونے پر کھلا نہیں ہونا چاہیے۔
• انسٹرومینٹس یا رلے کو ڈس کنیکٹ کرنے سے پہلے، منظور شدہ شارٹنگ ٹرمینل بلاک کے ذریعے متعلقہ سیکنڈری سرکٹ کو شارٹ سرکٹ کریں۔
• انسٹالیشن اور دیکھ بھال کے لیے اہل میڈیم ولٹیج الیکٹریکل عملے کو مقرر کیا جانا چاہیے۔

آرڈر کی معلومات

• مصنوعی ماڈل: LZZBJ9-12/185b/4S یا AS12/185b/4S
• درجہ بند پرائمری کرنٹ اور درجہ بند سیکنڈری کرنٹ
• ہر سیکنڈری کور کے لیے فنکشن کا تفویض
• ہر سیکنڈری سرکٹ کے لیے درستگی کلاس کا امتزاج اور درجہ بند آؤٹ پٹ
• درجہ بند انسولیشن لیول اور قابل اطلاق IEC / GB معیار
• مطلوبہ شارٹ ٹائم تھرمل کرنٹ اور ڈائنامک کرنٹ
• سیکنڈری ٹرمینل مارکنگ اور 4S اسکیمیٹک کی ضرورت
• سوئچ گیئر لے آؤٹ، مونٹنگ ڈائمنشنز اور پرائمری ٹرمینل کی سمت
• مقدار، سرٹیفکیٹس، عام ٹیسٹ رپورٹس، لیبلنگ اور پیکیجنگ کی ضروریات

انتخابی گائیڈ

1. ماڈل کی نامزدگی کی تصدیق کریں: منصوبہ دستاویزات اور نیم پلیٹ کی ضروریات کے مطابق LZZBJ9-12/185b/4S یا AS12/185b/4S استعمال کریں۔
2. سیکنڈری فنکشنز کی تعریف کریں: چاروں سیکنڈری سرکٹس میں سے ہر ایک کو میٹرنگ، پیمائش، پروٹیکشن، بیک اپ پروٹیکشن یا مانیٹرنگ کے لیے تفویض کریں۔
3. کرنٹ تناسب منتخب کریں: فیڈر لوڈ، میٹرنگ رینج اور رلے سیٹنگ کی بنیاد پر درجہ بند پرائمری کرنٹ منتخب کریں۔
4. ہر بُردن کی جانچ کریں: ہر کور کے لیے میٹر بُردن، رلے بُردن اور سیکنڈری کیبل مزاحمت کا حساب کریں۔
5. پروٹیکشن کی کارکردگی کی تصدیق کریں: پروٹیکشن کلاس، درستگی حد کی ضرورت اور شارٹ سرکٹ برداشت کی ویلیوز کی تصدیق کریں۔
6. کیبنٹ وائرنگ کا جائزہ لیں: 4S کنفیگریشن کے لیے کافی ٹرمینل اور کیبل اسپیس مختص کریں۔
7. ڈرائنگز کی منظوری دیں: پیداوار سے پہلے آؤٹ لائن ڈرائنگ، ٹرمینل ڈائریم، مونٹنگ ہولز اور نیم پلیٹ کی تصدیق کریں۔
