Panoramica del prodotto
JDZX10-6, JDZX10-10B1, JDZX10-12A e JDZX10-12B sono trasformatori di tensione monofase in resina epossidica colata per interni, utilizzati nei sistemi in corrente alternata a media tensione per la misura della tensione, la misurazione dell’energia elettrica e la protezione tramite relè. La serie è adatta per applicazioni in quadri elettrici a 50 Hz / 60 Hz e può essere selezionata per requisiti di tensione di sistema pari a 6 kV, 10 kV e 11 kV.
Il prodotto adotta una struttura completamente chiusa in resina epossidica colata, con bassa densità di flusso magnetico e grande distanza di dispersione esterna. Questo design migliora la stabilità dell’isolamento, la resistenza all’umidità e l’affidabilità a lungo termine all’interno di quadri elettrici a media tensione per interni. I modelli JDZX10-12A e JDZX10-12B sono particolarmente utili per quadri elettrici di classe 12 kV che richiedono una tensione primaria di 11/√3 kV e combinazioni di uscite secondarie per misura/protezione.
Presentazione del prodotto
Posizione di applicazione
La serie JDZX10 viene installata in quadri elettrici per interni, armadietti di misura e scomparti per trasformatori di tensione. Il lato primario è collegato al circuito a media tensione, mentre il lato secondario fornisce segnali di tensione standardizzati a contatori di energia, voltmetri, dispositivi di monitoraggio e apparecchiature di protezione a relè.
Principali applicazioni
- Quadri elettrici a media tensione per interni da 6 kV, 10 kV e 11 kV
- Sistemi di distribuzione di classe 7,2 kV e 12 kV
- Misura della tensione e indicazione della tensione
- Circuiti di misurazione dell’energia elettrica e fatturazione
- Circuiti di ingresso tensione per protezioni a relè
- Installazione di trasformatori di tensione (VT) monofase o gruppi trifase realizzati con più unità monofase
Caratteristiche principali
| Voce | Specifiche |
|---|---|
| Serie di modelli | JDZX10-6 / JDZX10-10B1 / JDZX10-12A / JDZX10-12B |
| Tipo equivalente / correlato | Stessa famiglia applicativa del trasformatore di tensione per interni tipo REL-10 |
| Tipo di prodotto | Trasformatore di tensione monofase per interni / trasformatore di potenziale |
| Struttura isolante | Isolamento completamente chiuso in resina epossidica colata |
| Installazione | Installazione in quadri elettrici per interni |
| Tensione di sistema | Sistemi da 6 kV, 10 kV e 11 kV |
| Classe di tensione internazionale | Classi 7,2 kV e 12 kV |
| Frequenza nominale | 50 Hz / 60 Hz |
| Fattore di potenza del carico | cosφ = 0,8 in ritardo |
| Massima tensione per l’apparecchiatura | 12 kV per JDZX10-12A / JDZX10-12B |
| Tensione secondaria tipica | Configurazioni 0,1/√3 kV e 0,11/3 kV |
| Funzione tipica | Misura, monitoraggio della tensione e protezione a relè |
| Norme | IEC60044-2, GB20840.3-2013, IEC61869-3:2011 e requisiti specifici del progetto |
Idoneità all’applicazione
Adatto per
- Quadri elettrici a media tensione per interni che richiedono unità VT/PT monofase in resina colata
- Sistemi da 6 kV con classe di isolamento 7,2 kV
- Sistemi da 10 kV e 11 kV con classe di isolamento 12 kV
- Circuiti di misura che richiedono classe di accuratezza 0,2 o 0,5
- Circuiti di protezione che richiedono uscite con classe di accuratezza 3P o 6P
- Progetti che richiedono costruzioni di VT affidabili con isolamento in resina e manutenzione ridotta
Non raccomandato per
- Installazioni esterne esposte senza protezione di involucro
- Applicazioni di trasformatori elettronici ad alta frequenza
- Applicazioni con trasformatori di tensione ad olio
- Applicazioni di VT trifase integrati su carrello scorrevole dove è richiesto un prodotto tipo JSZY
- Rapporti di tensione speciali o carichi d’uscita al di fuori della tabella senza conferma tecnica
Condizioni di installazione
- Sito di installazione: quadro elettrico per interni o armadietto elettrico interno protetto
- Frequenza nominale: sistema CA a frequenza di rete da 50 Hz / 60 Hz
- Fattore di potenza del carico: cosφ = 0,8 in ritardo
- Ambiente: ambiente interno pulito, privo di polveri conduttive o gas corrosivi
- Distanza elettrica: verificare la distanza tra i terminali primari e le distanze di isolamento in base al progetto del quadro elettrico
- Manutenzione: ispezionare il serraggio dei terminali, il punto di messa a terra e lo stato della superficie in resina durante gli interventi programmati
Struttura tecnica
La serie JDZX10 utilizza una struttura completamente chiusa in resina epossidica colata. L’avvolgimento primario, l’avvolgimento secondario e il nucleo magnetico sono incapsulati nella resina per migliorare la rigidità dielettrica, la resistenza all’inquinamento e all’umidità. Il design è pensato per un servizio affidabile nei quadri elettrici per interni senza necessità di manutenzione frequente.
| Componente | Descrizione |
|---|---|
| Corpo in resina epossidica colata | Struttura isolante completamente chiusa per quadri elettrici a media tensione per interni |
| Nucleo a bassa densità di flusso magnetico | Garantisce un funzionamento stabile e riduce il rischio di saturazione nelle condizioni nominali |
| Avvolgimento primario | Progettato per tensioni primarie di 6 kV, 10 kV o 11/√3 kV in base al modello |
| Secondario per misura | Fornisce una tensione secondaria standardizzata per contatori e strumenti di misura |
| Secondario per protezione | Supporta opzioni di uscita 3P o 6P per protezioni a relè |
| Superficie isolante esterna | Grande distanza di dispersione per una maggiore affidabilità dell’isolamento all’interno del quadro elettrico |
| Zona terminali | Area dei terminali secondari per collegamenti di misura, protezione e messa a terra |
Designazione del modello
- J = Trasformatore di tensione
- D = Trasformatore di tensione monofase
- Z = Isolamento in resina epossidica colata
- X = Trasformatore di tensione con neutro a terra / codice di configurazione relativo alla tensione residua
- 10 = Codice di serie progettuale o strutturale
- 6 / 10 / 12 = Codice della tensione nominale o della classe di tensione
- B1 = Codice di struttura o configurazione per il tipo JDZX10-10B1
- 12A / 12B = Versioni di classe 12 kV con diverse combinazioni di potenza nominale e corrente termica limite
Dati tecnici
I seguenti dati tecnici combinano il campione JDZX10-3/6/10B1/160L e le specifiche di JDZX10-12A / JDZX10-12B. Per le pagine internazionali, la versione da 6 kV deve essere indicata come classe 7,2 kV, mentre le versioni da 10 kV / 11 kV devono essere indicate come classe 12 kV.
| Modello | Rapporto
tensione nominale |
Livello
isolamento nominale |
Classe di accuratezza /
Potenza nominale |
Potenza
massima |
|---|---|---|---|---|
| JDZX10-6B1/160L | 6/√3 : 0,1/√3 : 0,1/3 | 7,2/30/60 kV | 0,2/6P—30/50 0,2/3P—30/50 0,5/6P—50/50 0,5/3P—50/50 1,0/6P—100/50 1,0/3P—100/50 3,0/6P—200/50 3,0/3P—200/50 |
500 VA |
| JDZX10-10B1/160L | 10/√3 : 0,1/√3 : 0,1/3 | 12/42/75 kV | ||
| JDZX10-6B1/160L | 6/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 7,2/30/60 kV | 0,2/0,5/6P—10/15/50 0,2/0,5/3P—10/15/50 |
|
| JDZX10-10B1/160L | 10/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 12/42/75 kV |
Note tecniche:
- Un trasformatore viene fornito con una combinazione selezionata di classe di accuratezza e potenza nominale.
- JDZX10-12A e JDZX10-12B sono trasformatori di tensione monofase per interni in resina epossidica da 12 kV con tensione primaria di 11/√3 kV.
- JDZX10-12B offre una potenza nominale e una corrente termica limite superiori rispetto a JDZX10-12A.
- L’uscita secondaria 0,11/3 kV o 0,1/3 kV viene normalmente utilizzata per funzioni di protezione con tensione residua o a triangolo aperto.
- Se i parametri richiesti superano i valori indicati in tabella, è necessaria una conferma tra produttore e acquirente.
Installazione e dimensioni
Riferimenti dimensionali e peso
| Voce | Valore di riferimento |
|---|---|
| Lunghezza base JDZX10-10B1/160L | 360 ±2 mm |
| Larghezza base JDZX10-10B1/160L | 160 ±1 mm |
| Altezza totale JDZX10-10B1/160L | 265 ±2 mm |
| Peso approssimativo JDZX10-10B1/160L | 30 kg |
| Terminale primario | Riferimento M10 |
| Zona terminali secondari | Morsettiera frontale con posizioni multiple per terminali |
| Dimensioni definitive | Soggette al disegno approvato del modello e alla targhetta identificativa |

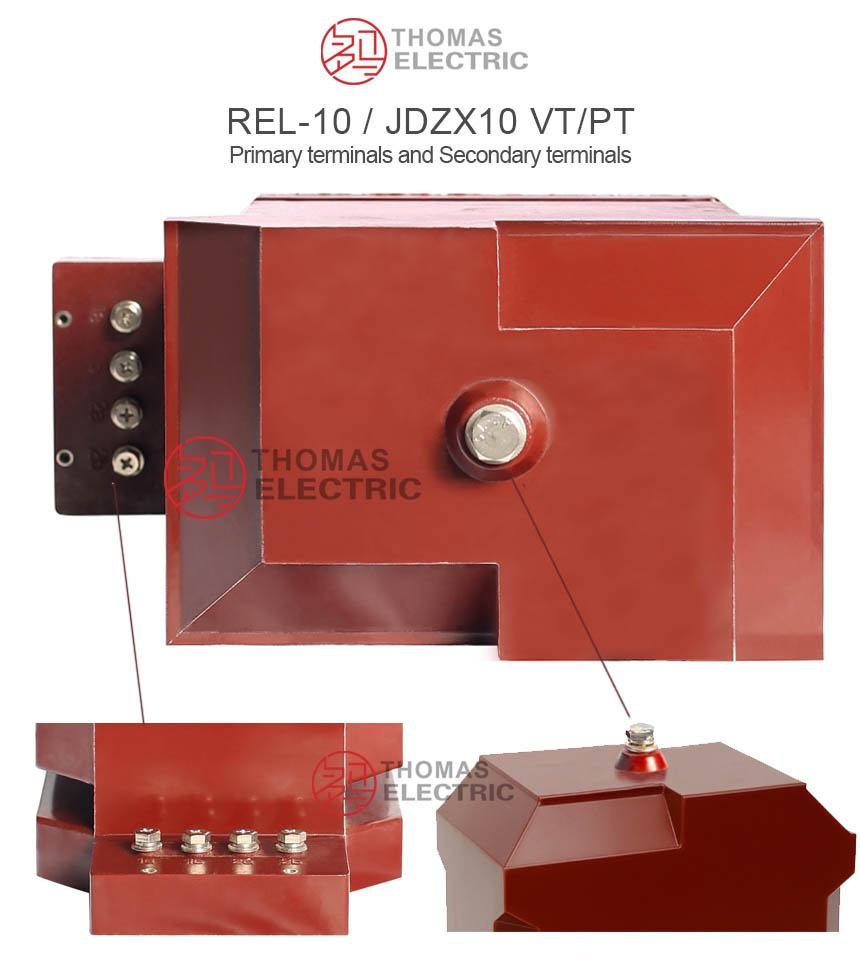

Note sui terminali e sul cablaggio
- I trasformatori di tensione JDZX con neutro a terra utilizzano normalmente rapporti di tensione primaria fase-neutro come 10/√3 o 11/√3.
- I terminali secondari possono includere uscite per misura e terminali per tensione residua / protezione.
- I terminali per tensione residua devono essere collegati secondo lo schema di protezione a relè.
- Verificare direzione del terminale primario, polarità secondaria e messa a terra prima della messa in servizio.
- Per sistemi trifase, il progetto può prevedere l’uso di più unità monofase secondo lo schema di cablaggio.
Conformità e prove
Le informazioni fornite fanno riferimento alle norme IEC60044-2, GB20840.3-2013 e IEC61869-3:2011. Per progetti destinati all’esportazione, la dichiarazione finale di conformità deve essere allineata alle specifiche tecniche dell’acquirente, ai requisiti della rete locale e al piano di prova approvato.
Prove di routine tipiche
- Ispezione visiva e verifica della targhetta identificativa
- Verifica del rapporto di trasformazione
- Controllo della polarità e della marcatura dei terminali
- Prova di accuratezza al carico nominale specificato
- Prova di tenuta a tensione a frequenza di rete
- Prova di tenuta a tensione indotta, ove applicabile
- Prova di resistenza di isolamento
- Ispezione dei terminali secondari e della messa a terra
- Verifica dell’avvolgimento per tensione residua, se fornito
Note ingegneristiche
- Utilizzare JDZX10-6 per sistemi da 6 kV e JDZX10-10B1 per sistemi da 10 kV.
- Utilizzare JDZX10-12A o JDZX10-12B quando il progetto specifica una tensione primaria di 11/√3 kV e apparecchiature di classe 12 kV.
- JDZX10-12B è più adatto quando si richiede una potenza nominale o una corrente termica limite superiori.
- Per pagine destinate all’esportazione, indicare la serie come classe 7,2 kV e 12 kV in base al livello di isolamento.
- Non descrivere questo prodotto come trasformatore ad alta frequenza; si tratta di un VT/PT a frequenza di rete da 50 Hz / 60 Hz.
- Confermare se è richiesta la classe di protezione 3P o 6P prima della selezione definitiva del modello.
Guida alla selezione
Selezionare in base alla tensione di sistema: scegliere JDZX10-6 per sistemi da 6 kV, JDZX10-10B1 per sistemi da 10 kV e JDZX10-12A / 12B per sistemi da 11 kV con quadri elettrici di classe 12 kV.
Selezionare in base alla potenza nominale: scegliere JDZX10-12A per requisiti di carico moderati. Scegliere JDZX10-12B quando il circuito di misura o protezione richiede una potenza nominale o una corrente termica limite superiori.
Selezionare in base alla configurazione secondaria: utilizzare uscite 0,1/√3 o 0,11/√3 per misura e monitoraggio della tensione. Utilizzare uscite 0,1/3 o 0,11/3 per funzioni di protezione con tensione residua o a triangolo aperto.
Selezionare in base al requisito di accuratezza: utilizzare classe 0,2 o 0,5 per la misura. Utilizzare classe di accuratezza 3P o 6P per protezioni a relè. Confermare il carico in VA prima dell’ordine.
Selezionare in base alla chiarezza delle richieste internazionali: una richiesta chiara deve indicare modello, tensione di sistema, tensione primaria, tensione secondaria, classe di accuratezza, potenza nominale, classe di protezione, requisito di corrente termica limite, livello di isolamento e quantità.
