제품 개요
JDZX10-6, JDZX10-10B1, JDZX10-12A 및 JDZX10-12B는 중압 AC 시스템에서 전압 측정, 전력량 계측 및 계전기 보호용으로 사용되는 실내용 단상 에폭시 주조 수지 전압 변성기입니다. 이 시리즈는 50Hz / 60Hz 스위치기어 응용에 적합하며, 6kV, 10kV 및 11kV 시스템 전압 요구 사항에 따라 선택할 수 있습니다.
이 제품은 완전 밀폐형 에폭시 수지 주조 구조를 채택하여 자속 밀도가 낮고 외부 누설 거리가 긴 것이 특징입니다. 이러한 설계는 실내 중압 스위치기어 내부에서 절연 안정성, 습기 저항성 및 장기 신뢰성을 향상시킵니다. 특히 JDZX10-12A와 JDZX10-12B는 11/√3kV 1차 전압과 계측/보호용 2차 출력 조합을 필요로 하는 12kV급 스위치기어에 매우 유용합니다.

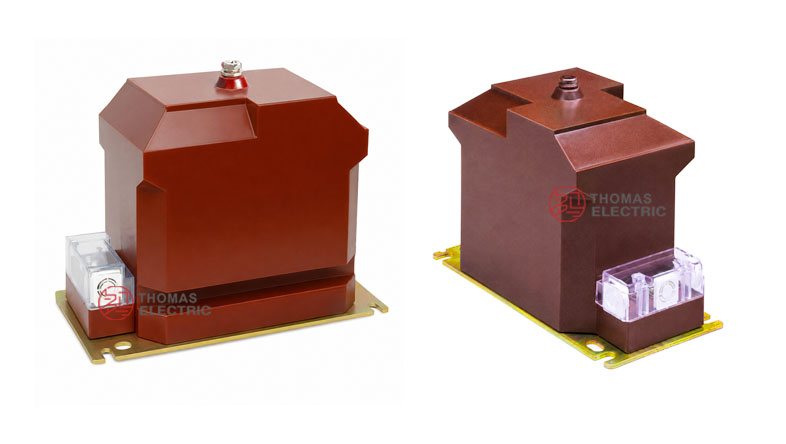

제품 이미지
적용 위치
JDZX10 시리즈는 실내 스위치기어, 계량 캐비닛 및 전압 변성기 구획에 설치됩니다. 1차 측은 중압 회로에 연결되며, 2차 측은 전력량계, 전압계, 모니터링 장치 및 계전기 보호 장비에 표준화된 전압 신호를 공급합니다.
주요 용도
- 실내 6kV, 10kV 및 11kV 중압 스위치기어
- 7.2kV 및 12kV급 배전 시스템
- 전압 측정 및 전압 표시
- 전력량 계측 및 요금 계량 회로
- 계전기 보호용 전압 입력 회로
- 단상 VT 단독 설치 또는 다수의 단상 유닛으로 구성된 3상 그룹
주요 사양
| 항목 | 사양 |
|---|---|
| 모델 시리즈 | JDZX10-6 / JDZX10-10B1 / JDZX10-12A / JDZX10-12B |
| 등가 / 관련 형식 | REL-10 형 실내 VT와 동일한 적용 계열 |
| 제품 유형 | 실내 단상 전압 변성기 / 포텐셜 변성기 |
| 절연 구조 | 완전 밀폐형 에폭시 주조 수지 절연 |
| 설치 환경 | 실내 스위치기어 설치 |
| 시스템 전압 | 6kV, 10kV 및 11kV 시스템 |
| 국제 전압 등급 | 7.2kV 및 12kV 등급 |
| 정격 주파수 | 50Hz / 60Hz |
| 부하 역률 | cosφ = 0.8 지연 |
| 기기 최고 전압 | JDZX10-12A / JDZX10-12B의 경우 12kV |
| 표준 2차 전압 | 0.1/√3kV 및 0.11/3kV 구성 |
| 주요 기능 | 계측, 전압 모니터링 및 계전기 보호 |
| 적용 표준 | IEC60044-2, GB20840.3-2013, IEC61869-3:2011 및 프로젝트별 요구사항 |
적용 적합성
적용 가능한 분야
- 단상 주조 수지 VT/PT 유닛이 필요한 실내 중압 스위치기어
- 7.2kV 절연 등급을 사용하는 6kV 시스템
- 12kV 절연 등급을 사용하는 10kV 및 11kV 시스템
- 0.2 또는 0.5 정밀도 등급이 필요한 계량 회로
- 3P 또는 6P 정밀도 출력이 필요한 보호 회로
- 저유지보수성이 요구되는 신뢰성 높은 수지 절연 VT 구조가 필요한 프로젝트
권장되지 않는 분야
- 외함 보호 없이 노출된 야외 설치
- 고주파 전자 변성기 응용
- 유입식 전압 변성기 응용
- JSZY형 제품이 필요한 3상 일체형 핸드카트 VT 응용
- 표에 명시되지 않은 특수 전압비 또는 출력 부하(기술 확인 없이)
설치 조건
- 설치 위치: 실내 스위치기어 또는 보호된 실내 전기 캐비닛
- 정격 주파수: 50Hz / 60Hz 공급 주파수 AC 시스템
- 부하 역률: cosφ = 0.8 지연
- 주변 환경: 심한 도전성 먼지나 부식성 가스가 없는 청결한 실내 스위치기어 환경
- 전기 간격: 스위치기어 설계에 따라 1차 단자 간격 및 절연 거리 확인
- 유지보수: 정기 점검 시 단자 체결 상태, 접지점 및 수지 표면 상태 점검
기술 구조
JDZX10 시리즈는 완전 밀폐형 에폭시 수지 주조 구조를 사용합니다. 1차 권선, 2차 권선 및 철심이 수지로 밀봉되어 유전 강도, 오염 저항성 및 습기 저항성이 향상되었습니다. 이 설계는 빈번한 유지보수가 필요 없는 실내 스위치기어에서의 신뢰성 있는 작동을 목적으로 합니다.
| 구성 요소 | 설명 |
|---|---|
| 에폭시 주조 수지 본체 | 실내 중압 스위치기어용 완전 밀폐 절연 구조 |
| 저자속 밀도 철심 | 정격 작동 조건에서 안정적인 운전을 지원하고 포화 위험 감소 |
| 1차 권선 | 모델에 따라 6kV, 10kV 또는 11/√3kV 1차 전압용으로 설계 |
| 계측용 2차 권선 | 계량기 및 측정 기기에 표준화된 2차 전압 공급 |
| 보호용 2차 권선 | 계전기 보호용 3P 또는 6P 출력 옵션 지원 |
| 외부 절연 표면 | 스위치기어 내부에서 절연 신뢰성 향상을 위한 큰 누설 거리 |
| 단자부 | 계측, 보호 및 접지 연결을 위한 2차 단자 영역 |
모델 명칭 규칙
- J = 전압 변성기
- D = 단상 / 모노페이즈 전압 변성기
- Z = 에폭시 수지 주조 절연
- X = 접지형 전압 변성기 / 잔류 전압 관련 구성 코드
- 10 = 설계 순서 또는 구조 시리즈 코드
- 6 / 10 / 12 = 정격 전압 또는 전압 등급 코드
- B1 = JDZX10-10B1 형식의 구조 또는 구성 코드
- 12A / 12B = 정격 출력 및 열 제한 전류 조합이 다른 12kV급 버전
기술 데이터
다음 기술 데이터는 JDZX10-3/6/10B1/160L 샘플과 JDZX10-12A / JDZX10-12B 사양을 종합한 것입니다. 국제 제품 페이지에서는 6kV 버전을 7.2kV 등급으로, 10kV / 11kV 버전은 12kV 등급으로 표기해야 합니다.
| 모델 | 정격
전압 비율 |
정격
절연 레벨 |
정밀도 등급 /
정격 출력 |
최대
출력 |
|---|---|---|---|---|
| JDZX10-6B1/160L | 6/√3 : 0.1/√3 : 0.1/3 | 7.2/30/60kV | 0.2/6P—30/50 0.2/3P—30/50 0.5/6P—50/50 0.5/3P—50/50 1.0/6P—100/50 1.0/3P—100/50 3.0/6P—200/50 3.0/3P—200/50 |
500VA |
| JDZX10-10B1/160L | 10/√3 : 0.1/√3 : 0.1/3 | 12/42/75kV | ||
| JDZX10-6B1/160L | 6/√3 : 0.1/√3 : 0.1/√3 : 0.1/3 | 7.2/30/60kV | 0.2/0.5/6P—10/15/50 0.2/0.5/3P—10/15/50 |
|
| JDZX10-10B1/160L | 10/√3 : 0.1/√3 : 0.1/√3 : 0.1/3 | 12/42/75kV |
기술 참고사항:
- 하나의 변성기는 하나의 정밀도 등급 및 정격 출력 조합으로 공급됩니다.
- JDZX10-12A 및 JDZX10-12B는 11/√3kV 1차 전압을 갖는 12kV 실내 단상 에폭시 수지 VT입니다.
- JDZX10-12B는 JDZX10-12A보다 더 높은 정격 출력 및 열 제한 전류를 제공합니다.
- 0.11/3kV 또는 0.1/3kV 2차 출력은 일반적으로 잔류 전압 또는 오픈 델타 보호 기능에 사용됩니다.
- 표에 명시된 범위를 초과하는 파라미터가 필요한 경우 제조사와 구매자 간에 사전 확인이 필요합니다.
설치 및 치수
치수 및 중량 참고사항
| 항목 | 참고값 |
|---|---|
| JDZX10-10B1/160L 베이스 길이 | 360 ±2mm |
| JDZX10-10B1/160L 베이스 폭 | 160 ±1mm |
| JDZX10-10B1/160L 전체 높이 | 265 ±2mm |
| JDZX10-10B1/160L 대략 중량 | 30kg |
| 1차 단자 | M10 기준 |
| 2차 단자부 | 다중 단자 위치가 있는 전면 단자함 |
| 최종 치수 | 승인된 모델 도면 및 명판에 따름 |
단자 및 배선 참고사항
- 접지형 JDZX 전압 변성기는 일반적으로 10/√3 또는 11/√3과 같은 상-중성간 1차 전압비를 사용합니다.
- 2차 단자는 계측 출력 및 잔류 전압 / 보호 출력 단자를 포함할 수 있습니다.
- 잔류 전압 단자는 계전기 보호 방식에 따라 연결해야 합니다.
- 가동 전 1차 단자 방향, 2차 극성 및 접지 여부를 반드시 확인하십시오.
- 3상 시스템의 경우, 배선도에 따라 다수의 단상 유닛을 사용할 수 있습니다.
규격 준수 및 시험
제공된 정보는 IEC60044-2, GB20840.3-2013 및 IEC61869-3:2011를 참조합니다. 수출 프로젝트의 경우 최종 규격 준수 성명은 구매자의 기술 사양, 현지 전력망 요구사항 및 승인된 시험 계획과 일치해야 합니다.
표준 정기 시험 항목
- 외관 검사 및 명판 확인
- 변성비 검증
- 극성 및 단자 표기 확인
- 지정된 정격 부하에서 정밀도 시험
- 공급 주파수 내전압 시험
- 해당 시 유도 내전압 시험
- 절연 저항 시험
- 2차 단자 및 접지 검사
- 공급 시 잔류 전압 권선 검증
엔지니어링 참고사항
- 6kV 시스템에는 JDZX10-6을, 10kV 시스템에는 JDZX10-10B1을 사용하십시오.
- 프로젝트에서 11/√3kV 1차 전압 및 12kV급 장비를 지정할 경우 JDZX10-12A 또는 JDZX10-12B를 사용하십시오.
- 더 높은 정격 출력 또는 열 제한 전류가 필요한 경우 JDZX10-12B가 더 적합합니다.
- 수출 페이지에서는 절연 레벨에 따라 시리즈를 7.2kV 및 12kV 등급으로 표기하십시오.
- 이 제품을 고주파 변성기로 설명하지 마십시오. 이는 50Hz / 60Hz 공급 주파수 VT/PT입니다.
- 최종 모델 선정 전 3P 또는 6P 보호 등급 요구 여부를 반드시 확인하십시오.
선택 가이드
시스템 전압 기준 선택: 6kV 시스템에는 JDZX10-6을, 10kV 시스템에는 JDZX10-10B1을, 12kV급 스위치기어를 사용하는 11kV 시스템에는 JDZX10-12A / 12B를 선택하십시오.
정격 출력 기준 선택: 중간 정도의 부하 요구 사항에는 JDZX10-12A를 선택하십시오. 계측 또는 보호 회로에서 더 높은 정격 출력 또는 더 높은 열 제한 전류가 필요한 경우 JDZX10-12B를 선택하십시오.
2차 구성 기준 선택: 계측 및 전압 모니터링에는 0.1/√3 또는 0.11/√3 출력을 사용하십시오. 잔류 전압 또는 오픈 델타 보호 기능에는 0.1/3 또는 0.11/3 출력을 사용하십시오.
정밀도 요구사항 기준 선택: 계측에는 0.2 또는 0.5 등급을 사용하십시오. 계전기 보호에는 3P 또는 6P 정밀도 등급을 사용하십시오. 주문 전 부하(VA)를 반드시 확인하십시오.
국제 문의 명확성 기준 선택: 명확한 문의는 모델, 시스템 전압, 1차 전압, 2차 전압, 정밀도 등급, 정격 출력, 보호 등급, 열 제한 전류 요구사항, 절연 레벨 및 수량을 명시해야 합니다.
