Panoramica del prodotto
Il trasformatore di corrente LZZBJ9-12/175b/4S, noto anche come AS12/175b/4S, è un trasformatore di corrente per quadri elettrici in media tensione, di tipo supporto, completamente chiuso, realizzato in resina epossidica colata. È progettato per la misura della corrente, la misurazione dell’energia elettrica, il monitoraggio delle linee e la protezione a relè nei sistemi di alimentazione CA interni di classe 10kV, 11kV e 12kV.
A differenza della versione 175b/2S, la struttura 175b/4S è destinata a progetti che richiedono più funzioni secondarie all’interno di un unico corpo del trasformatore di corrente. Può supportare configurazioni secondarie multi-nucleo per circuiti di misurazione, misura, protezione e protezione di riserva. Ciò lo rende adatto ai quadri in media tensione in cui il trasformatore di corrente deve servire contemporaneamente diversi dispositivi, come contatori di energia, relè di protezione, unità di monitoraggio e sistemi di automazione.
Tipo di prodotto
| Voce | Specifiche |
|---|---|
| Nome prodotto | Trasformatore di corrente interno in resina epossidica colata |
| Serie modello | LZZBJ9-12/175b/4S / AS12/175b/4S |
| Struttura | Interna, completamente chiusa, di tipo supporto, con isolamento in resina epossidica colata |
| Classe di tensione | Sistemi in media tensione di classe 10kV, 11kV e 12kV |
| Livello di isolamento nominale | 12/42/75kV |
| Frequenza nominale | 50Hz / 60Hz |
| Corrente secondaria | 5A o 1A |
| Struttura secondaria | Configurazione multi-secondario 4S |
| Installazione | Quadro elettrico interno / installazione su sbarra di tipo supporto |
| Applicazioni | Misura della corrente, misurazione dell’energia, protezione a relè, protezione di riserva e monitoraggio delle linee |

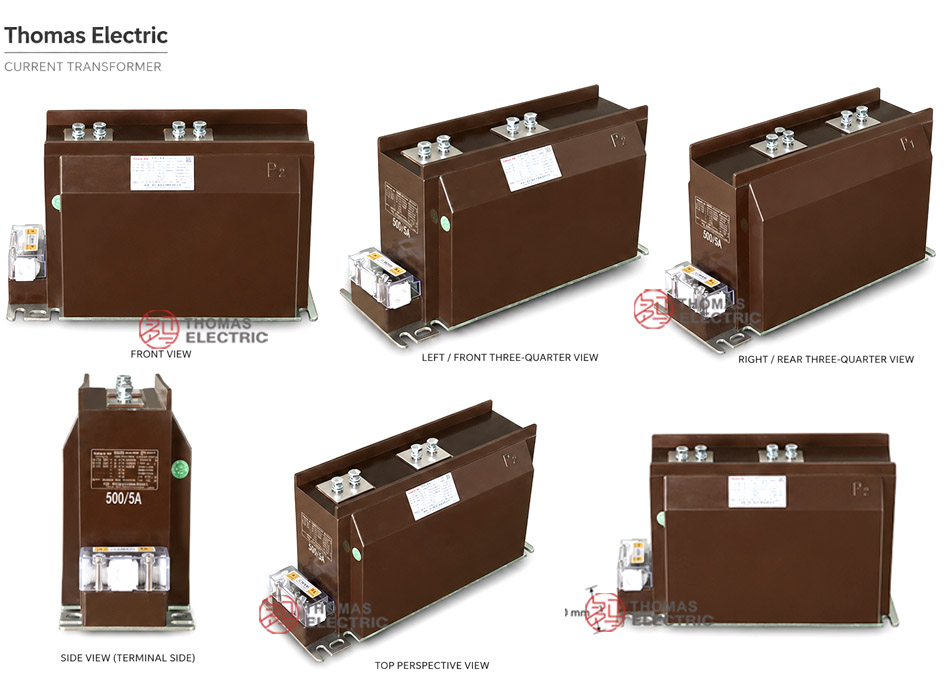

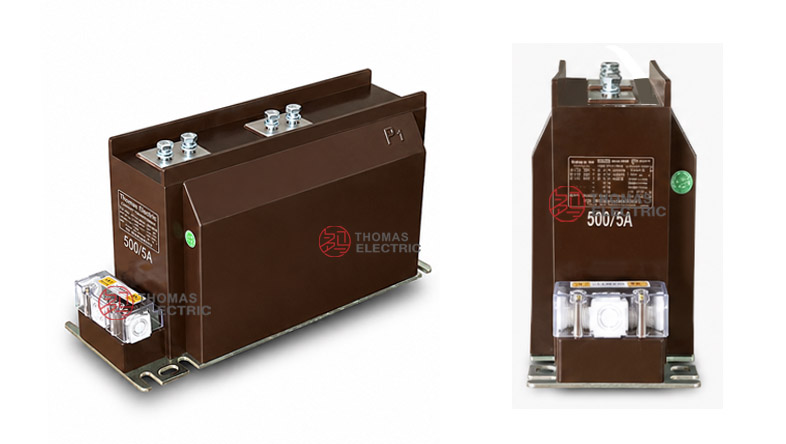

Presentazione del prodotto
Applicazioni
- Quadri elettrici metallici interni di classe 10kV, 11kV e 12kV
- Quadri di linea entrante che richiedono misurazione, misura e protezione in un unico trasformatore di corrente
- Armadi principali di linea che richiedono circuiti multipli di protezione a relè
- Sistemi di misurazione dell’energia che richiedono nuclei secondari dedicati alla misurazione
- Sistemi di automazione delle cabine elettriche, SCADA e monitoraggio della qualità dell’energia
- Progetti che richiedono la sostituzione o la standardizzazione di trasformatori di corrente multi-secondario AS12/175b/4S
Caratteristiche
- Corpo di supporto 175b: La struttura 175b offre una larghezza bilanciata del corpo per quadri in media tensione dove sono importanti sia lo spazio per i terminali che il supporto meccanico.
- Schema multi-secondario 4S: Lo schema 4S supporta circuiti secondari multipli, rendendo il trasformatore di corrente adatto a sistemi combinati di misurazione, misura e protezione.
- Coordinamento della tensione secondo IEC: Il livello di isolamento 12/42/75kV si adatta alle comuni reti di distribuzione internazionali di classe 10kV, 11kV e 12kV.
- Precisione per misurazione e protezione: Le combinazioni tipiche includono 0.2S, 0.2, 0.5, 10P, 10P15, 10P20 e 10P30 in base alle esigenze del progetto.
- Ampia selezione di correnti: I dati campione coprono gamme di corrente da bassa a alta fino a 2500A; requisiti speciali soggetti ad accordo tecnico.
- Funzioni secondarie separate: Nuclei secondari diversi possono essere assegnati alla misurazione tariffaria, alla visualizzazione delle misure, alla protezione delle linee e alla protezione di riserva a relè.
Principio di funzionamento
Il trasformatore di corrente LZZBJ9-12/175b/4S funziona mediante induzione elettromagnetica. La corrente primaria genera un flusso magnetico nel nucleo magnetico del trasformatore, e ogni avvolgimento secondario fornisce un’uscita proporzionale a bassa corrente ai dispositivi collegati. L’isolamento in resina epossidica separa il circuito primario in media tensione dai circuiti secondari in bassa tensione e contribuisce a mantenere un isolamento affidabile nelle condizioni operative interne.
Nella configurazione 4S, ogni circuito secondario deve essere trattato come un nucleo funzionale indipendente. I nuclei per la misurazione richiedono stabilità nella precisione del rapporto e nello sfasamento di fase sotto carico nominale, mentre i nuclei per la protezione richiedono prestazioni sufficienti nel fattore limite di precisione durante le correnti di guasto. In fase di selezione, è necessario valutare congiuntamente potenza nominale, classe di precisione, fattore di protezione, corrente termica di breve durata e corrente dinamica.

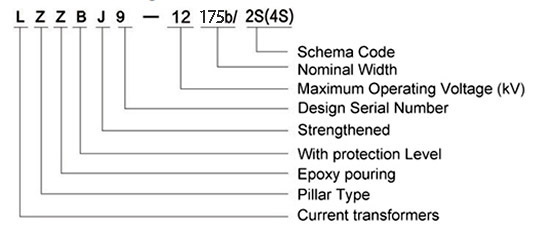

Designazione del modello
Il codice del modello può essere interpretato come segue:
| Codice | Significato |
|---|---|
| L | Trasformatore di corrente |
| Z | Tipo interno / struttura a supporto |
| Z | Isolamento in resina epossidica colata |
| B | Livello di protezione disponibile |
| J | Progettazione rinforzata |
| 9 | Numero seriale di progettazione |
| 12 | Tensione massima di esercizio della classe 12kV |
| 175b | Larghezza nominale / codice dimensionale della struttura |
| 4S | Codice schematico multi-secondario per quattro funzioni secondarie |
| AS12 | Designazione alternativa secondo lo standard IEC per la serie 12kV sulla stessa piattaforma del trasformatore di corrente |
Dati tecnici
| Voce | Specifiche |
|---|---|
| Classe di tensione nominale | Sistemi interni di classe 10kV, 11kV e 12kV |
| Livello di isolamento nominale | 12/42/75kV |
| Frequenza nominale | 50Hz / 60Hz |
| Corrente primaria nominale | Gamme di riferimento da 1A a 2500A secondo i dati campione; rapporti speciali soggetti ad accordo |
| Corrente secondaria nominale | 5A o 1A |
| Combinazione di precisione | 0.2S/10P, 0.2S/10P15, 0.2S/10P20, 0.2S/10P30, 0.5/10P, 0.5/10P15, 0.5/10P20, 0.5/10P30 e combinazioni specifiche per progetto |
| Potenza nominale | 10/15/30, 10/20/30, 15/20/30, 20/30/30, 30/30/30 o configurazione VA specifica per progetto |
| Temperatura ambiente | -5°C a +40°C |
| Mezzo isolante | Resina epossidica |
| Tipo di installazione | Installazione interna di tipo supporto / per quadri elettrici |
| Norme applicabili | GB 20840.2-2014, IEC 61869-2:2012 e requisiti specifici del progetto |
Terminali
La struttura schematica 4S indica una disposizione multi-secondario. Il prodotto può essere fornito con diversi circuiti secondari indipendenti per misurazione, misura, protezione e protezione di riserva. Le marcature tipiche dei terminali includono P1 / P2 per il lato primario e 1S1 / 1S2, 2S1 / 2S2, 3S1 / 3S2 e 4S1 / 4S2 per i nuclei secondari. La marcatura finale deve seguire lo schema approvato e la targhetta identificativa.
| Marcatu- ra terminale |
Funzione | Note applicative |
|---|---|---|
| P1 / P2 | Terminali primari | La direzione della corrente primaria e il collegamento alla sbarra devono seguire lo schema di cablaggio. |
| 1S1 / 1S2 | Primo nucleo secondario | Di solito assegnato alla misurazione tariffaria o alla misura di precisione. |
| 2S1 / 2S2 | Secondo nucleo secondario | Di solito assegnato alla visualizzazione delle misure o al monitoraggio. |
| 3S1 / 3S2 | Terzo nucleo secondario | Di solito assegnato alla protezione a relè delle linee. |
| 4S1 / 4S2 | Quarto nucleo secondario | Utilizzato per la protezione di riserva, funzioni aggiuntive a relè o circuiti specifici del progetto. |
Tabella di selezione
La seguente tabella è organizzata in base alla gamma di corrente primaria nominale e alle combinazioni tipiche di precisione multi-nucleo. I valori di precisione estesa e di potenza nominale sono suddivisi su più righe per mantenere la leggibilità della tabella nei layout responsive.
| Corrente primaria nominale (A) |
Combinazione classe di precisione |
Potenza nominale (VA) |
Corrente termica di breve durata |
Corrente dinamica nominale (kA) |
|---|---|---|---|---|
| 1 | 0.2S / 10P 0.2S / 10P15 0.2S / 10P20 0.2S / 10P30 0.5 / 10P 0.5 / 10P15 0.5 / 10P20 0.5 / 10P30 |
10 / 15 / 30 10 / 20 / 30 10 / 20 / 40 |
1.0kA | 2.5 |
| 20, 30, 40 50, 75, 100 |
150 × I1n | 375 × I1n | ||
| 150, 200 | 31.5kA | 80 | ||
| 300, 400 | 45kA | 112.5 | ||
| 500 | 63kA | 130 | ||
| 600, 800 | 10 / 20 / 30 15 / 20 / 40 20 / 30 / 30 30 / 30 / 30 |
63kA | 130 | |
| 1000, 1200, 1250 | 80kA | 160 | ||
| 1500 | 100kA | 160 | ||
| 2000 | 100kA | 160 | ||
| 2500 | 100kA | 160 |
Nota: I valori sopra indicati sono forniti a titolo di riferimento per la selezione tecnica. Se i requisiti del progetto superano l’intervallo indicato, i parametri finali devono essere confermati tramite accordo tra produttore e acquirente. Prevalgono i dati sulla targhetta identificativa, gli schemi approvati e i rapporti di prova di fabbrica.
Riferimento strutturale
| Struttura | Riferimento applicativo |
Nota per la selezione |
|---|---|---|
| 175b | Struttura a supporto di larghezza media | Adatta per quadri elettrici che richiedono dimensioni bilanciate del corpo, spazio sufficiente per i terminali e resistenza meccanica. |
| 4S | Disposizione schematica a quattro secondari | Utilizzata quando sono richiesti diversi circuiti secondari indipendenti all’interno di un unico corpo del trasformatore di corrente. |
| AS12 | Designazione IEC per la classe 12kV | Può essere utilizzata insieme a LZZBJ9-12/175b/4S nella denominazione del prodotto, nei documenti per l’esportazione e nella selezione del progetto. |
Condizioni di servizio
- Luogo di installazione: quadri elettrici in media tensione interni
- Tensione di sistema: reti di classe 10kV, 11kV e 12kV
- Frequenza nominale: 50Hz / 60Hz
- Temperatura ambiente: -5°C a +40°C
- L’ambiente di installazione deve essere privo di vibrazioni intense, polveri conduttive, gas corrosivi, sostanze esplosive, inquinamento elevato e condensa anomala.
- Per installazioni in alta quota, ambienti umidi, costieri, ad alto inquinamento o con condizioni particolari dei quadri elettrici, è necessaria una conferma tecnica prima dell’ordine.
Norme e conformità
Il trasformatore di corrente LZZBJ9-12/175b/4S può essere fornito secondo GB 20840.2-2014, IEC 61869-2:2012 e requisiti specifici del progetto. Per progetti internazionali orientati allo standard IEC, il prodotto può essere considerato un trasformatore di corrente interno in resina epossidica colata di classe 12kV con coordinamento di isolamento 12/42/75kV. Le prove di routine comprendono normalmente la verifica del rapporto, la verifica della polarità, la prova di precisione, la prova di tenuta dielettrica e l’ispezione visiva.

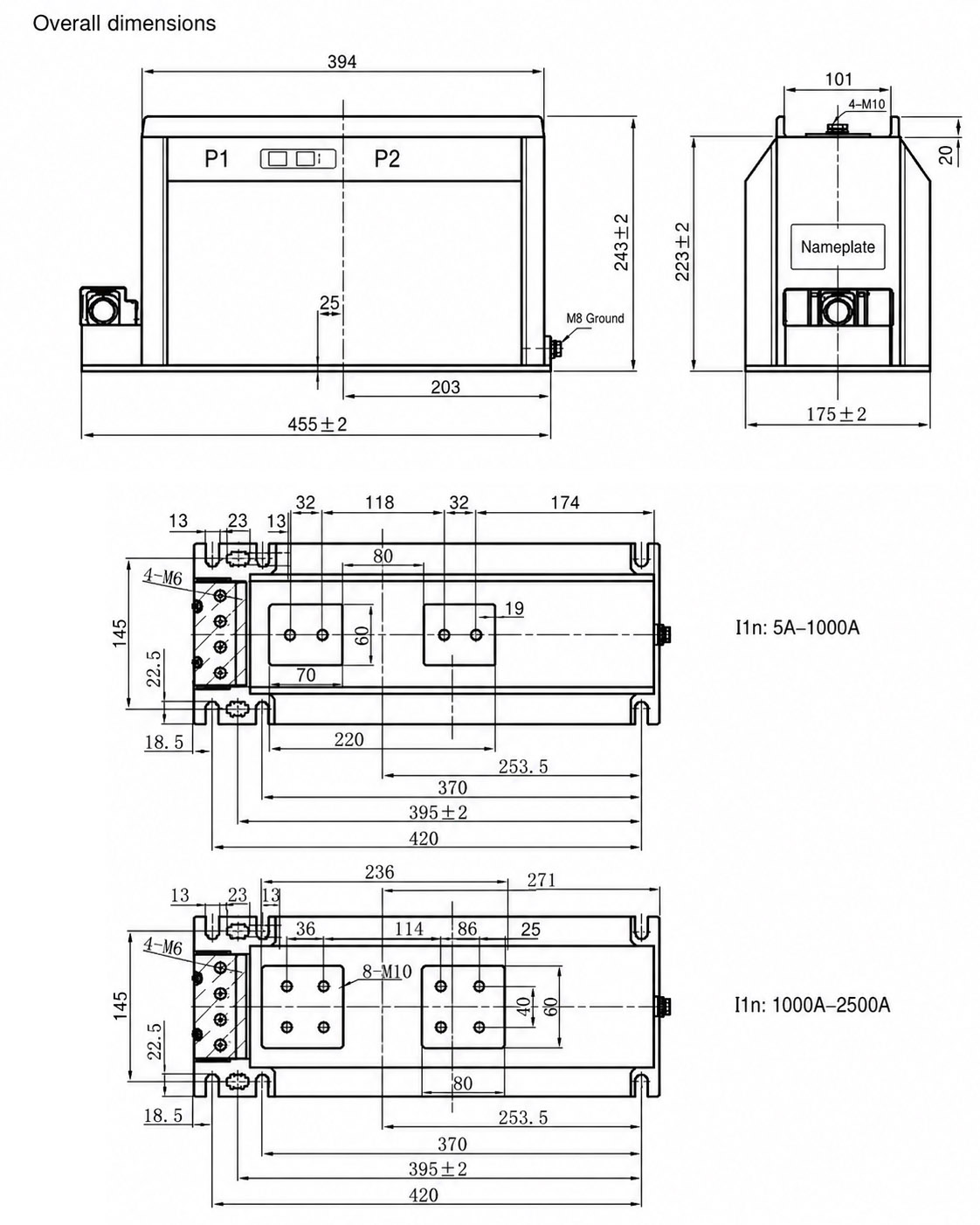

Installazione e dimensioni
Il prodotto adotta una struttura interna di tipo supporto con terminali primari superiori e disposizione inferiore dei terminali secondari. Rispetto alle versioni 2S, la versione 4S richiede maggiore attenzione all’identificazione dei terminali secondari e allo spazio per il cablaggio, poiché coinvolge un numero maggiore di circuiti secondari. Lo schema approvato deve essere utilizzato prima della produzione o della sostituzione del quadro elettrico.
Dimensioni
| Voce | Dimensione / Note |
|---|---|
| Codice struttura | Progettazione di tipo supporto 175b |
| Schema secondario | Disposizione multi-secondario 4S |
| Disposizione terminali primari | Confermata in base al rapporto di corrente e allo schema approvato |
| Disposizione terminali secondari | Terminali secondari multipli disposti secondo lo schema 4S |
| Fori di fissaggio | Confermati in base allo schema di ingombro |
| Conferma dello schema | Richiesta prima della produzione o sostituzione del quadro elettrico |
Note di sicurezza
- Confermare modello, rapporto di corrente, corrente secondaria, combinazione di precisione, potenza nominale e livello di isolamento prima dell’installazione.
- Verificare lo spazio di montaggio, il collegamento alla sbarra, la posizione dei terminali primari, la disposizione dei terminali secondari e la distanza di isolamento di fase prima dell’assemblaggio.
- Verificare ogni marcatura dei terminali secondari prima del cablaggio, specialmente quando sono forniti quattro circuiti secondari.
- Collegare P1/P2 e i terminali secondari secondo le marcature di polarità e lo schema di cablaggio del progetto.
- Il circuito secondario di un trasformatore di corrente non deve mai essere lasciato aperto quando il circuito primario è sotto tensione.
- Prima di scollegare contatori o relè, cortocircuitare il corrispondente circuito secondario tramite un blocco di cortocircuito approvato.
- L’installazione e la manutenzione devono essere eseguite da personale elettrico qualificato per media tensione.
Informazioni per l’ordine
- Modello del prodotto: LZZBJ9-12/175b/4S o AS12/175b/4S
- Corrente primaria nominale e corrente secondaria nominale
- Combinazione di classe di precisione e potenza nominale per ogni nucleo secondario
- Livello di isolamento nominale e norma IEC / GB applicabile
- Corrente termica di breve durata e corrente dinamica richieste
- Quantità di nuclei secondari, codice schematico 4S e requisiti per la marcatura dei terminali
- Layout del quadro elettrico, dimensioni di fissaggio e direzione dei terminali primari
- Quantità, certificati, rapporti di prova di routine, etichettatura e requisiti di imballaggio
Guida alla selezione
- Confermare il nome del modello: Utilizzare LZZBJ9-12/175b/4S o AS12/175b/4S in base al documento di progetto e ai requisiti della targhetta identificativa.
- Definire le quattro funzioni secondarie: Assegnare ogni nucleo secondario a misurazione, misura, protezione delle linee, protezione di riserva o monitoraggio.
- Selezionare il rapporto di corrente: Scegliere la corrente primaria nominale in base al carico della linea, alla gamma di misurazione e alle impostazioni del relè.
- Verificare precisione e carico: Confermare separatamente la classe di precisione e la potenza nominale per ogni nucleo secondario.
- Verificare la tenuta ai guasti: La corrente termica di breve durata nominale e la corrente dinamica devono soddisfare il livello di cortocircuito del quadro elettrico.
- Controllare lo spazio per il cablaggio: Verificare lo spazio per i terminali secondari e il percorso dei cavi, poiché le configurazioni 4S implicano un maggior numero di punti di cablaggio.
- Approvare gli schemi: Confermare la disposizione dei terminali primari, la distanza tra le sbarre, i fori di fissaggio e le marcature secondarie prima della produzione.
