Mahsulotga umumiy ko’rib chiqish

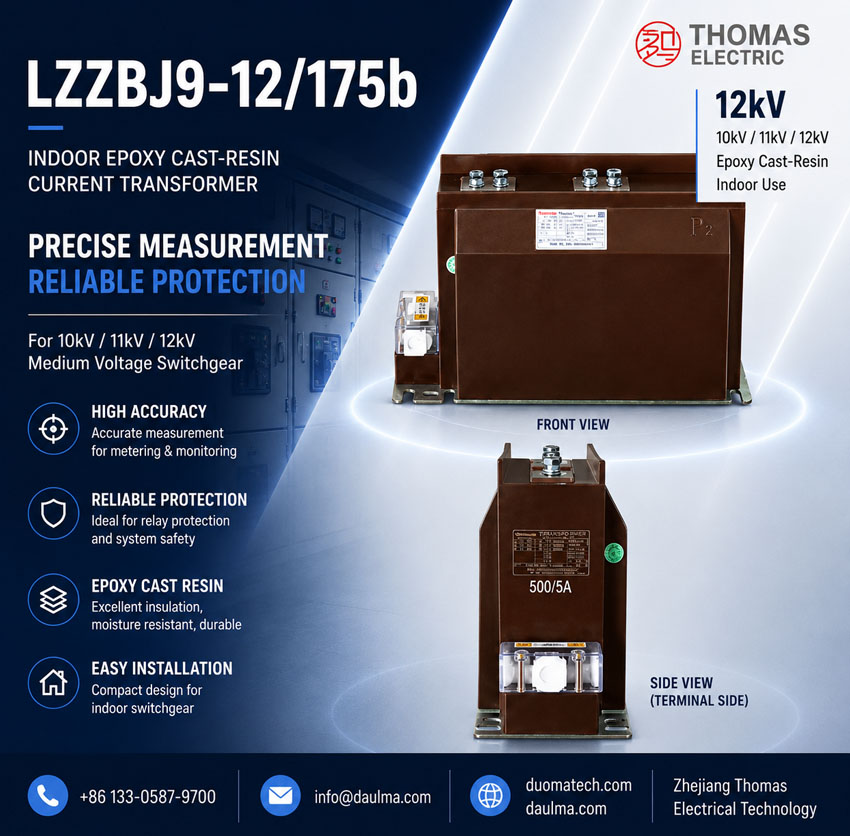

LZZBJ9-12/175b/4S tok transformatori, shuningdek, AS12/175b/4S sifatida ham tanilgan, o’rta kuchlanishli kommutatsion qurilmalar uchun ichki epoksiyli quyilgan, to’liq yopiq, tayanch turidagi tok transformatoridir. U 10 kV, 11 kV va 12 kV sinfli ichki o’zgaruvchan tok elektr tizimlarida tokni o’lchash, elektr energiyasini hisoblash, liniya monitoringi va releli himoya uchun mo’ljallangan.
175b/2S versiyasidan farqli o’laroq, 175b/4S konstruktsiyasi bitta tok transformatori korpusida ko’proq ikkilamchi funksiyalarni talab qiluvchi loyihalar uchun mo’ljallangan. U hisob-kitob, o’lchash, himoya va zaxira himoyasi zanjirlari uchun ko’p yadroli ikkilamchi sxemalarni qo’llab-quvvatlaydi. Bu uni bir vaqtning o’zida bir nechta qurilmalarga xizmat ko’rsatishi kerak bo’lgan o’rta kuchlanishli panel (energiya hisoblagichlari, himoya relelari, monitoring modullari va avtomatlashtirish tizimlari) uchun mos keladi.
Mahsulot turi
| Element | Xususiyat |
|---|---|
| Mahsulot nomi | Ichki epoksiyli quyilgan tok transformatori |
| Model seriyasi | LZZBJ9-12/175b/4S / AS12/175b/4S |
| Konstruktsiya | Ichki, to’liq yopiq, tayanch turidagi, epoksiyli izolyatsiyali konstruktsiya |
| Kuchlanish sinfi | 10 kV, 11 kV va 12 kV sinfli o’rta kuchlanishli tizimlar |
| Nominal izolyatsiya darajasi | 12/42/75 kV |
| Nominal chastota | 50 Hz / 60 Hz |
| Ikkilamchi tok | 5 A yoki 1 A |
| Ikkilamchi konstruktsiya | 4S ko’p ikkilamchi konfiguratsiya |
| O’rnatish | Ichki kommutatsion qurilmalar / tayanch turidagi magistral o’rnatish |
| Qo’llanilish sohalari | Tokni o’lchash, energiya hisobi, releli himoya, zaxira himoyasi va liniya monitoringi |
Mahsulot namoyishi
Qo’llanilish sohalari
- Ichki 10 kV, 11 kV va 12 kV sinfli metall korpusli kommutatsion qurilmalar
- Bitta tok transformatorida hisob-kitob, o’lchash va himoya talab qilinadigan kiruvchi liniya panellari
- Bir nechta releli himoya zanjirlarini talab qiluvchi asosiy liniya shkafchalari
- Alohida hisob-kitob uchun ikkilamchi yadrolarni talab qiluvchi energiya hisoblash tizimlari
- Elektr stansiyasi avtomatlashtirish, SCADA va elektr sifati monitoring tizimlari
- AS12/175b/4S ko’p ikkilamchi tok transformatorini almashtirish yoki standartlashtirishni talab qiluvchi loyihalar
Xususiyatlari
- 175b tayanch korpusi: 175b konstruktsiyasi terminal maydoni va mexanik tayanch muhim bo’lgan o’rta kuchlanishli kommutatsion qurilmalar uchun muvozanatlangan korpus enini ta’minlaydi.
- 4S ko’p ikkilamchi sxemasi: 4S sxemasi bir nechta ikkilamchi zanjirlarni qo’llab-quvvatlaydi, bu esa tok transformatorini birlashtirilgan hisob-kitob, o’lchash va himoya tizimlari uchun moslashtiradi.
- IEC uslubidagi kuchlanish mosligi: 12/42/75 kV izolyatsiya darajasi xalqaro 10 kV, 11 kV va 12 kV sinfli taqsimlash tarmoqlariga mos keladi.
- Hisob-kitob va himoya aniqligi: Loyiha talablari asosida odatda 0.2S, 0.2, 0.5, 10P, 10P15, 10P20 va 10P30 kombinatsiyalari ishlatiladi.
- Keng tok tanlovi: Namuna ma’lumotlari 2500 A gacha bo’lgan past va yuqori tok diapazonini qamrab oladi; maxsus talablar texnikaviy kelishuvga bog’liq.
- Ajratilgan ikkilamchi funksiyalar: Turli ikkilamchi yadrolar hisob-kitob, o’lchash displeyi, liniya himoyasi va zaxira releli himoyasiga ajratilishi mumkin.
Prinsipi
LZZBJ9-12/175b/4S tok transformatori elektromagnit induksiya prinsipiga asoslanadi. Birlamchi tok transformator magnit yadrosida magnit oqim hosil qiladi va har bir ikkilamchi o’rama ulangan qurilmalarga proporsional past tok beradi. Epoksiyli smola izolyatsiyasi o’rta kuchlanishli birlamchi zanjirni past kuchlanishli ikkilamchi zanjirlardan ajratib turadi va ichki ishlash sharoitlarida ishonchli izolyatsiyani saqlashga yordam beradi.
4S konfiguratsiyasi uchun har bir ikkilamchi zanjir mustaqil funktsional yadro sifatida qaralishi kerak. Hisob-kitob yadrolari nominal yuklama ostida barqaror nisbatdagi aniqlik va fazaviy siljishni talab qiladi, himoya yadrolari esa nosozlik tokida yetarli aniqlik chegarasi ko’rsatkichini talab qiladi. Tanlash jarayonida nominal quvvat, aniqlik sinfi, himoya koeffitsienti, qisqa muddatli issiqlik tok va dinamik tok birgalikda ko’rib chiqilishi kerak.
Model belgilash
Model kodi quyidagicha izohlanadi:
| Kod | Ma’nosi |
|---|---|
| L | Tok transformatori |
| Z | Ichki tur / tayanch konstruktsiya |
| Z | Epoksiyli smola quyish izolyatsiyasi |
| B | Himoya darajasi mavjud |
| J | Mustahkamlangan dizayn |
| 9 | Dizayn seriya raqami |
| 12 | 12 kV sinfli maksimal ish kuchlanishi |
| 175b | Nominal kenglik / konstruktsiya o’lchov kodi |
| 4S | To’rtta ikkilamchi funksiya uchun ko’p ikkilamchi sxema kodi |
| AS12 | Xuddi shu tok transformatori platformasi uchun IEC uslubidagi 12 kV seriya belgilashning alternativi |
Texnik ma’lumotlar
| Element | Xususiyat |
|---|---|
| Nominal kuchlanish sinfi | 10 kV, 11 kV va 12 kV sinfli ichki tizimlar |
| Nominal izolyatsiya darajasi | 12/42/75 kV |
| Nominal chastota | 50 Hz / 60 Hz |
| Nominal birlamchi tok | Namuna ma’lumotlariga ko’ra 1 A dan 2500 A gacha; maxsus nisbatlar kelishuvga bog’liq |
| Nominal ikkilamchi tok | 5 A yoki 1 A |
| Aniqlik kombinatsiyasi | 0.2S/10P, 0.2S/10P15, 0.2S/10P20, 0.2S/10P30, 0.5/10P, 0.5/10P15, 0.5/10P20, 0.5/10P30 va loyihaga xos kombinatsiyalar |
| Nominal quvvat | 10/15/30, 10/20/30, 15/20/30, 20/30/30, 30/30/30 yoki loyihaga xos VA konfiguratsiyasi |
| Atrof-muhit harorati | -5°C dan +40°C gacha |
| Izolyatsiya vositasi | Epoksiyli smola |
| O’rnatish turi | Ichki tayanch turidagi / kommutatsion qurilmaga o’rnatish |
| Qo’llaniladigan standartlar | GB 20840.2-2014, IEC 61869-2:2012 va maxsus loyiha talablari |
Terminal
4S sxema konstruktsiyasi ko’p ikkilamchi sxemasini bildiradi. Mahsulot hisob-kitob, o’lchash, himoya va zaxira himoyasi uchun bir nechta mustaqil ikkilamchi zanjirlar bilan yetkazilishi mumkin. Odatiy terminal belgilari birlamchi tomon uchun P1 / P2 va ikkilamchi yadrolar uchun 1S1 / 1S2, 2S1 / 2S2, 3S1 / 3S2 va 4S1 / 4S2 ni o’z ichiga oladi. Yakuniy belgilash tasdiqlangan chizma va nom plastinkasiga mos kelishi kerak.
| Terminal belgilash |
Funksiya | Qo’llanilish eslatma |
|---|---|---|
| P1 / P2 | Birlamchi terminal | Birlamchi tok yo’nalishi va magistral ulanishi ulash sxemasiga mos kelishi kerak. |
| 1S1 / 1S2 | Birinchi ikkilamchi yadro | Odatda hisob-kitob yoki aniq o’lchashga ajratiladi. |
| 2S1 / 2S2 | Ikkinchi ikkilamchi yadro | Odatda o’lchash displeyi yoki monitoringga ajratiladi. |
| 3S1 / 3S2 | Uchinchi ikkilamchi yadro | Odatda liniya releli himoyasiga ajratiladi. |
| 4S1 / 4S2 | To’rtinchi ikkilamchi yadro | Zaxira himoyasi, qo’shimcha rele funksiyasi yoki loyihaga xos zanjir uchun ishlatiladi. |
Tanlov jadvali
Quyidagi jadval nominal birlamchi tok diapazoni va odatiy ko’p yadroli aniqlik kombinatsiyalari bo’yicha tartiblangan. Uzoq aniqlik va nominal quvvat qiymatlari jadvalni responsiv tartibda o’qish qulay bo’lishi uchun bir nechta qatorlarga joylashtirilgan.
| Nominal
Birlamchi Tok (A) |
Aniqlik
Sinf Kombinatsiyasi |
Nominal
Quvvat (VA) |
Qisqa muddatli
Issiqlik toki |
Nominal
Dinamik Tok (kA) |
|---|---|---|---|---|
| 1 | 0.2S / 10P 0.2S / 10P15 0.2S / 10P20 0.2S / 10P30 0.5 / 10P 0.5 / 10P15 0.5 / 10P20 0.5 / 10P30 |
10 / 15 / 30 10 / 20 / 30 10 / 20 / 40 |
1.0 kA | 2.5 |
| 20, 30, 40 50, 75, 100 |
150 × I1n | 375 × I1n | ||
| 150, 200 | 31.5 kA | 80 | ||
| 300, 400 | 45 kA | 112.5 | ||
| 500 | 63 kA | 130 | ||
| 600, 800 | 10 / 20 / 30 15 / 20 / 40 20 / 30 / 30 30 / 30 / 30 |
63 kA | 130 | |
| 1000, 1200, 1250 | 80 kA | 160 | ||
| 1500 | 100 kA | 160 | ||
| 2000 | 100 kA | 160 | ||
| 2500 | 100 kA | 160 |
Eslatma: Yuqoridagi qiymatlar texnikaviy tanlov uchun havola sifatida keltirilgan. Agar loyiha talablari ko’rsatilgan diapazondan tashqari bo’lsa, yakuniy parametrlar ishlab chiqaruvchi va xaridor o’rtasidagi kelishuv asosida tasdiqlanishi kerak. Nom plastinkasi ma’lumotlari, tasdiqlangan chizmalar va zavod test hisobotlari ustunlikka ega bo’ladi.
Konstruktsiya havolasi
| Konstruktsiya | Qo’llanilish havolasi |
Tanlov eslatma |
|---|---|---|
| 175b | O’rta kenglikdagi tayanch konstruktsiya | Konstruktsiya hajmi, terminal orasi va mexanik mustahkamlik muvozanatini talab qiluvchi kommutatsion qurilmalar uchun mos. |
| 4S | To’rt ikkilamchi sxema tartibi | Bitta tok transformatori korpusida bir nechta mustaqil ikkilamchi zanjirlar talab qilinganda ishlatiladi. |
| AS12 | IEC uslubidagi 12 kV belgilash | Mahsulot nomlanishida, eksport hujjatlarida va loyiha tanlovida LZZBJ9-12/175b/4S bilan birga ishlatilishi mumkin. |
Xizmat ko’rsatish sharoitlari
- O’rnatish joyi: ichki o’rta kuchlanishli kommutatsion qurilmalar
- Tizim kuchlanishi: 10 kV, 11 kV va 12 kV sinfli tarmoqlar
- Nominal chastota: 50 Hz / 60 Hz
- Atrof-muhit harorati: -5°C dan +40°C gacha
- O’rnatish muhiti kuchli titrash, o’tkazuvchan chang, korroziyaga sababchi gaz, portlovchi muhit, og’ir ifloslanish va noaniq kondensatsiyadan xoli bo’lishi kerak.
- Yuqori balandlik, namlik, sohil, yuqori ifloslanish yoki maxsus kommutatsion qurilma sharoitlari uchun buyurtma berishdan oldin texnikaviy tasdiqlash talab qilinadi.
Standartlar va moslik
LZZBJ9-12/175b/4S tok transformatori GB 20840.2-2014, IEC 61869-2:2012 va maxsus loyiha talablari asosida yetkazilishi mumkin. IECga yo’naltirilgan xalqaro loyihalar uchun mahsulot 12/42/75 kV izolyatsiya mosligi bilan 12 kV sinfli ichki epoksiyli quyilgan tok transformatori sifatida pozitsiyalashishi mumkin. Odatiy testlar odatda nisbat testi, polarlik tekshiruvi, aniqlik testi, dielektrik bardosh testi va tashqi ko’rinish tekshiruvini o’z ichiga oladi.
O’rnatish va o’lchamlar
Mahsulot tepada birlamchi terminal va pastda ikkilamchi terminal tartibi bilan ichki tayanch turidagi konstruktsiyani qabul qiladi. 2S dizaynlari bilan solishtirganda, 4S versiyasi ko’proq ikkilamchi zanjirlar ishtirok etgani uchun ikkilamchi terminal identifikatsiyasi va ulash maydoniga ko’proq e’tibor berishni talab qiladi. Kommutatsion qurilma ishlab chiqarish yoki almashtirishdan oldin tasdiqlangan chizmadan foydalanish kerak.
O’lchamlar
| Element | O’lcham / Eslatma |
|---|---|
| Konstruktsiya kodi | 175b tayanch turidagi dizayn |
| Ikkilamchi sxema | 4S ko’p ikkilamchi tartib |
| Birlamchi terminal tartibi | Joriy nisbat va tasdiqlangan chizmaga ko’ra tasdiqlanadi |
| Ikkilamchi terminal tartibi | 4S sxemasiga ko’ra bir nechta ikkilamchi terminal tartibga solinadi |
| O’rnatish teshiklari | Umumiy chizmaga ko’ra tasdiqlanadi |
| Chizmani tasdiqlash | Kommutatsion qurilma ishlab chiqarish yoki almashtirishdan oldin talab qilinadi |
Xavfsizlik eslatmalari
- O’rnatishdan oldin model, tok nisbati, ikkilamchi tok, aniqlik kombinatsiyasi, nominal quvvat va izolyatsiya darajasini tasdiqlang.
- Yig’ishdan oldin o’rnatish maydoni, magistral ulanishi, birlamchi terminal joylashuvi, ikkilamchi terminal sxemasi va fazaviy oraliqni tekshiring.
- To’rtta ikkilamchi zanjir yetkazilganda ulashdan oldin har bir ikkilamchi terminal belgilashini tekshiring.
- P1/P2 va ikkilamchi terminalni polarlik belgilari va loyiha ulash sxemasiga muvofiq ulang.
- Birlamchi zanjir kuchlanish ostida bo’lganda tok transformatorining ikkilamchi zanjiri ochiq zanjir bo’lishi mumkin emas.
- Hisoblagich yoki relelarni uzishdan oldin tegishli ikkilamchi zanjirni tasdiqlangan qisqartirish terminal bloki orqali qisqa tutash tirang.
- O’rnatish va texnik xizmat ko’rsatish malakali o’rta kuchlanishli elektr mutaxassislari tomonidan amalga oshirilishi kerak.
Buyurtma ma’lumotlari
- Mahsulot modeli: LZZBJ9-12/175b/4S yoki AS12/175b/4S
- Nominal birlamchi tok va nominal ikkilamchi tok
- Har bir ikkilamchi yadro uchun aniqlik sinfi kombinatsiyasi va nominal quvvat
- Nominal izolyatsiya darajasi va qo’llaniladigan IEC / GB standarti
- Talab qilinadigan qisqa muddatli issiqlik toki va dinamik tok
- Ikkilamchi yadro miqdori, 4S sxema kodi va terminal belgilash talabi
- Kommutatsion qurilma sxemasi, o’rnatish o’lchamlari va birlamchi terminal yo’nalishi
- Miqdori, sertifikatlar, odatiy test hisobotlari, yorliqlash va qadoqlash talablari
Tanlov qo’llanmasi
- Model nomini tasdiqlang: Loyiha hujjati va nom plastinkasi talabiga ko’ra LZZBJ9-12/175b/4S yoki AS12/175b/4S dan foydalaning.
- To’rtta ikkilamchi funksiyani aniqlang: Har bir ikkilamchi yadroni hisob-kitob, o’lchash, liniya himoyasi, zaxira himoyasi yoki monitoringga ajrating.
- Tok nisbatini tanlang: Liniya yuklamasi, hisob-kitob diapazoni va rele sozlamasiga ko’ra nominal birlamchi tokni tanlang.
- Aniqlik va yuklamani tekshiring: Har bir ikkilamchi yadro uchun alohida aniqlik sinfi va nominal quvvatni tasdiqlang.
- Nosozlikga chidamliligini tekshiring: Nominal qisqa muddatli issiqlik toki va dinamik tok kommutatsion qurilmaning qisqa tutash darajasiga mos kelishi kerak.
- Ulash maydonini ko’rib chiqing: 4S konfiguratsiyalari ko’proq ulash nuqtalarini o’z ichiga olgani uchun ikkilamchi terminal maydoni va kabel yo’naltirishni tekshiring.
- Chizmalarni tasdiqlang: Ishlab chiqarishdan oldin birlamchi terminal sxemasini, magistral oraliqni, o’rnatish teshiklarini va ikkilamchi belgilarni tasdiqlang.
