제품 개요
LXK-φ80/φ100/φ120/φ150/φ180/φ200/φ240/φ260 분할형 코어 영상전류 변압기는 케이블 지락 보호, 잔류전류 감지 및 접지 고장 모니터링을 위해 설계된 실내용 에폭시 주조 수지 코어 밸런스 전류변압기입니다. 이 시리즈는 정격 주파수 50Hz 또는 60Hz의 실내 AC 배전 시스템에서 사용되며, 적절한 케이블 절연 및 보호 방식과 함께 사용할 경우 최대 35kV까지 소전류 접지 시스템 및 케이블 피더 보호 용도에 적합합니다.
이 LXK 시리즈는 개방형 / 분할형 코어 버전입니다. 변압기 본체를 열어 기존 케이블 그룹 주위에 설치한 후 클램핑 밴드로 닫고 고정할 수 있습니다. 일체형 비분할 영상전류 CT와 비교하여 분할형 코어 LXK 설계는 케이블을 분리하거나 폐쇄 링을 통과시킬 수 없는 개조 프로젝트, 설치 완료된 스위치기어, 케이블 출구 구획 및 유지보수 교체 작업에 더욱 적합합니다.
제품 유형
| 항목 | 사양 |
|---|---|
| 제품명 | LXK-φ80/φ100/φ120/φ150/φ180/φ200/φ240/φ260 분할형 코어 영상전류 변압기 |
| 모델 시리즈 | LXK-80, LXK-100, LXK-120, LXK-150, LXK-180, LXK-200, LXK-240, LXK-260 |
| 제품 구조 | 실내용 에폭시 주조 수지 분할형 코어 / 개방형 영상전류 변압기 |
| 내경 옵션 | φ80, φ100, φ120, φ150, φ180, φ200, φ240, φ260 |
| 정격 절연 레벨 | 0.72/3kV |
| 정격 주파수 | 50Hz / 60Hz |
| 정격 2차 전류 | 5A 또는 1A |
| 보호 등급 | 선택된 모델 및 비율에 따라 10P5, 10P10, 10P15, 10P20 |
| 설치 위치 | 실내 |
| 주요 용도 | 케이블 지락 보호, 영상전류 감지, 잔류전류 모니터링, 계전기 보호 입력 |

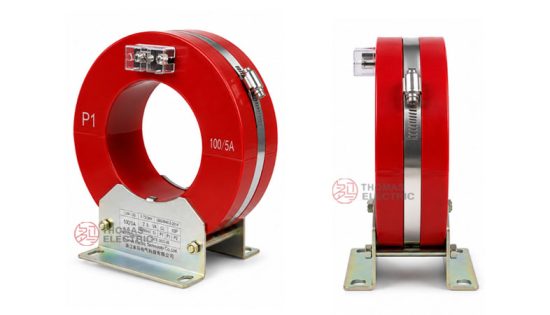

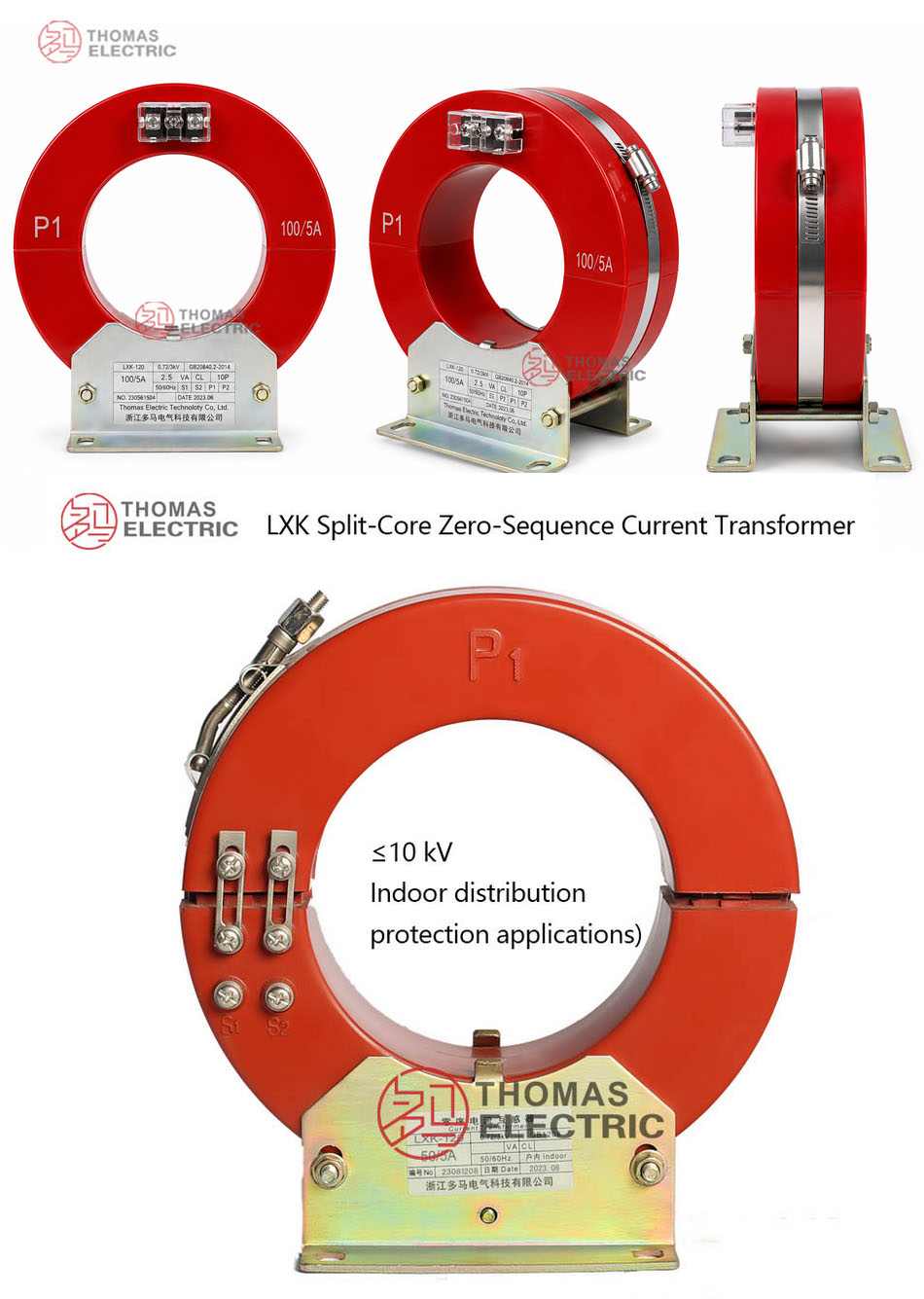

제품 이미지
주요 적용 분야
- 소전류 접지 시스템용 실내 케이블 지락 보호
- 3상 케이블 피더 회로의 영상전류 감지
- 스위치기어, 링 네트워크 캐비닛 및 보호 패널 내 잔류전류 모니터링
- 접지 고장 경보 및 트립 보호 회로
- 케이블 헤드를 제거하지 않고 기존 케이블 주위에 개조 설치 가능
- 모터 피더, 발전기 피더, 케이블 분기 및 배전선 보호
- 5A 또는 1A 2차 전류 입력이 필요한 계전기 보호 시스템
주요 기술 특징
- 분할형 개방 구조: 변압기를 열어 기존 케이블 주위에 설치할 수 있어 설치 작업을 줄이고 케이블 분리를 피할 수 있습니다.
- 명확히 정의된 내경: φ80에서 φ260까지 다양한 개구부가 제공되어 서로 다른 케이블 그룹 크기를 커버합니다. 모델명에는 선택된 내경이 포함되어야 합니다.
- 에폭시 주조 수지 절연: 코어 및 권선이 에폭시 수지로 주조되어 우수한 절연 성능, 습기 저항성 및 기계적 안정성을 제공합니다.
- 영상전류 감지: 절연 고장 또는 단상 접지 고장으로 발생하는 잔류전류를 감지합니다.
- 보호 계전기 출력: 계전기 보호, 모니터링 및 경보 시스템을 위한 5A 또는 1A 2차 전류 신호를 제공합니다.
- 10P 보호 등급: 모델 크기, 전류 비율 및 정격 부하에 따라 10P5에서 10P20까지 다양한 옵션이 제공됩니다.
작동 원리
LXK 분할형 코어 영상전류 변압기는 자속통과 구멍을 통과하는 모든 상 전류의 벡터 합을 측정합니다. 정상적인 균형 상태에서는 3상 전류의 합이 거의 0에 가깝습니다. 지락 고장, 절연 고장 또는 누설 상태가 발생하면 균형이 깨지고 영상전류가 나타납니다. CT는 이 잔류전류를 연결된 계전기 또는 모니터링 장치용 2차 신호로 변환합니다.
정확한 보호를 위해서는 보호 대상인 모든 상 도체가 동일한 방향으로 동일한 구멍을 통과해야 합니다. 케이블 쉴드, 아머, 중성선 및 PE 도체의 배선은 보호 방식에 따라야 합니다. 잘못된 배선은 잔류전류 신호를 상쇄하거나 왜곡시킬 수 있습니다.

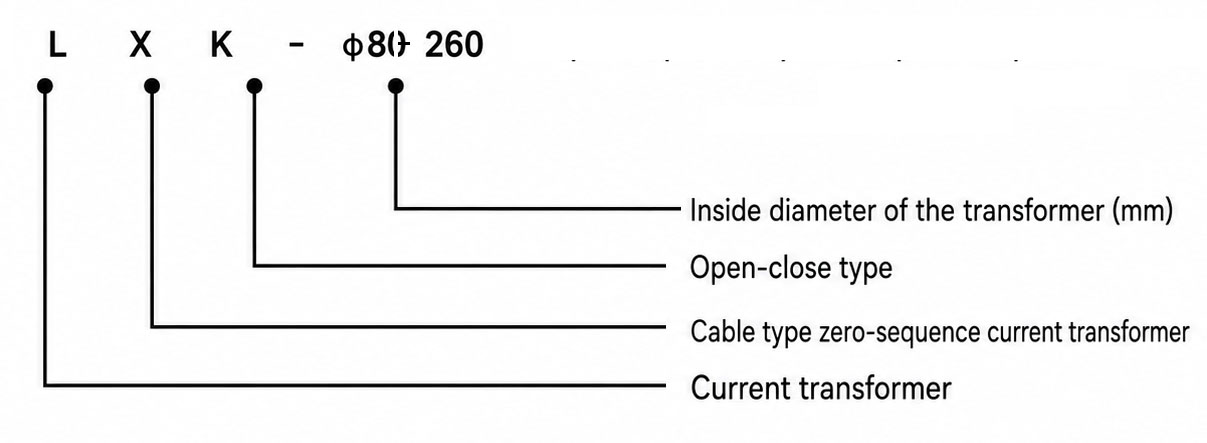

모델 명칭 규칙
LXK 모델 코드는 다음과 같이 해석됩니다:
| 코드 | 의미 |
|---|---|
| L | 전류변압기 |
| X | 영상전류 / 잔류전류 감지 |
| K | 본 제품 시리즈의 개방형 / 분할형 코어 구조 |
| 80 / 100 / 120 / 150 / 180 / 200 / 240 / 260 | 밀리미터 단위의 명칭 구멍 직경 |
| 치수 그룹 예: 120/204×57 | 내경 / 외경 × 본체 두께 참조 |
구조 설명
LXK 개방형 영상전류 변압기는 두 개의 주조 수지 반원형 섹션으로 구성됩니다. 설치 시 스테인리스 스틸 고정 밴드 또는 클램핑 메커니즘을 해제하고 두 섹션을 케이블 그룹 주위에 배치한 후 코어를 완전한 자기 회로로 닫습니다. 닫은 후 클램핑 밴드를 균일하게 조여 코어 맞닿는 면 사이에 완전한 접촉이 이루어지도록 해야 합니다.
이 분할형 코어 구조는 특히 기존 케이블 시스템에 유용합니다. 케이블을 절단하거나 케이블 헤드를 제거하거나 1차 도체 경로를 변경하지 않고도 영상전류 보호를 추가하거나 교체할 수 있습니다. 주조 수지 본체는 2차 권선 및 자기 코어를 보호하며, 케이블 자체가 주요 1차 절연 역할을 수행합니다.
기술 데이터
| 항목 | 사양 |
|---|---|
| 모델 시리즈 | LXK-80 ~ LXK-260 분할형 코어 타입 |
| 제품 유형 | 실내용 에폭시 주조 수지 분할형 코어 영상전류 변압기 |
| 적용 시스템 | 최대 35kV까지의 실내 소전류 접지 시스템 및 케이블 피더 보호 시스템 |
| 정격 절연 레벨 | 0.72/3kV |
| 정격 주파수 | 50Hz / 60Hz |
| 정격 2차 전류 | 5A 또는 1A |
| 보호 등급 | 선택된 모델에 따라 10P5, 10P10, 10P15, 10P20 |
| 정격 출력 | 구멍 크기, 전류 비율 및 보호 등급에 따라 1VA ~ 15VA |
| 주변 온도 | -25°C ~ +40°C |
| 2차 권선 내전압 | 3kV 공주파 내전압(기술 협의에 따름) |
| 적용 표준 | GB/T 20840.1-2010, GB/T 20840.2-2014; IEC 61869-1 및 IEC 61869-2 참조 프레임워크 |
시리즈 구멍 크기 및 모델 참조표
| 모델 | 내경 | 일반적 치수 코드 |
보호 등급 범위 |
일반적 정격 출력 범위 |
선택 용도 |
|---|---|---|---|---|---|
| LXK-80 | φ80 mm | 80/165×57 | 10P5 ~ 10P10 | 5VA ~ 2.5VA | 소형 케이블 그룹 및 좁은 캐비닛 공간 |
| LXK-100 | φ100 mm | 100/180×55, 100/180×57 | 10P5 ~ 10P10 또는 10P15 | 5VA ~ 2.5VA 또는 10VA ~ 2.5VA | 표준 케이블 피더 보호 |
| LXK-120 | φ120 mm | 120/204×57, 120/210×65, 120/210×100, 120/250×80 | 10P5 ~ 10P20 | 1VA ~ 15VA | 일반적인 링 네트워크 캐비닛 및 케이블 출구 적용 |
| LXK-150 | φ150 mm | 150/235×57, 150/280×80 | 10P5 ~ 10P20 | 10VA ~ 2.5VA 또는 15VA ~ 5VA | 중형 케이블 그룹 보호 |
| LXK-180 | φ180 mm | 180/265×57, 180/310×80 | 10P5 ~ 10P20 | 10VA ~ 2.5VA 또는 15VA ~ 5VA | 대형 케이블 피더 보호 |
| LXK-200 | φ200 mm | 200/330×80 | 10P5 ~ 10P20 | 15VA ~ 2.5VA | 고용량 케이블 그룹 |
| LXK-240 | φ240 mm | 240/350×80 | 10P5 ~ 10P20 | 15VA ~ 5VA | 대구경 케이블 그룹 |
| LXK-260 | φ260 mm | 260/370×80 | 10P5 ~ 10P20 | 15VA ~ 1.5VA 또는 요청 사양 | 본 시리즈의 최대 구멍 크기 옵션 |
정격 전류 비율 및 출력 참조표
| 전류 비율 |
2차 전류 |
일반적 정격 출력 범위 |
적용 가능한 보호 등급 |
|---|---|---|---|
| 50/5 | 5A | 모델에 따라 5VA ~ 1VA | 10P5 ~ 10P20 |
| 75/5 | 5A | 모델에 따라 10VA ~ 1VA | 10P5 ~ 10P20 |
| 100/5 | 5A | 모델에 따라 10VA ~ 2.5VA | 10P5 ~ 10P20 |
| 150/5 | 5A | 모델에 따라 10VA ~ 5VA | 10P5 ~ 10P20 |
| 200/5 | 5A | 모델에 따라 15VA ~ 5VA | 10P5 ~ 10P20 |
| 250/5 | 5A | 모델에 따라 15VA ~ 5VA | 10P5 ~ 10P20 |
| 300/5 | 5A | 모델에 따라 15VA ~ 2.5VA | 10P5 ~ 10P20 |
| 400/5 | 5A | 모델에 따라 10VA ~ 2.5VA | 10P5 ~ 10P20 |
| 50/1 ~ 250/1 | 1A | 모델에 따라 5VA ~ 1VA | 10P5 ~ 10P20 |
참고: 정확한 정격 출력은 구멍 크기, 코어 폭, 전류 비율, 2차 전류 및 보호 등급에 따라 다릅니다. 카탈로그 범위 외의 파라미터는 기술 협의를 통해 확정할 수 있습니다.
사용 조건
- 설치 위치: 실내
- 정격 주파수: 50Hz / 60Hz
- 적용 시스템: 최대 35kV까지의 소전류 접지 시스템 및 케이블 피더 보호 시스템
- 주변 온도: -25°C ~ +40°C
- 권장 환경: 심한 진동, 부식성 가스, 도전성 먼지, 폭발성 매질, 과도한 습기 또는 심각한 오염이 없는 장소
- 보호 대상인 모든 상 도체는 동일한 방향으로 동일한 CT 구멍을 통과해야 함
- 운영 전 분할형 코어 접촉면은 깨끗하고 완전히 닫혀 있어야 함
- 특수 케이블 직경, 계전기 모델, 배선 거리, 부하 또는 감도 요구사항이 있는 경우 주문 전 파라미터를 확인해야 함
표준 및 규정 준수
LXK 분할형 코어 영상전류 변압기 시리즈는 GB/T 20840.1-2010 및 GB/T 20840.2-2014에 따라 설계되었으며, IEC 61869 계측변압기 프레임워크를 참조하였습니다. 프로젝트 요구사항에 따라 정기시험 항목, 마킹, 절연시험, 비율 검증 및 보호 정밀도 검증을 제공할 수 있습니다.

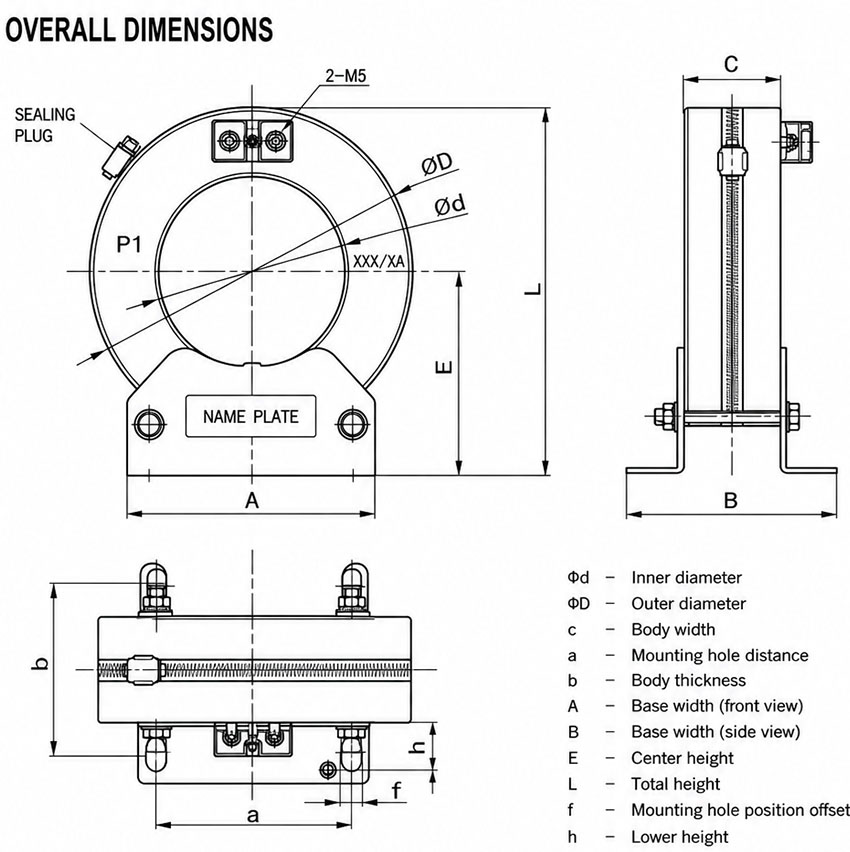

설치 및 치수
모델 크기 및 치수 참조표
| 모델 | 유형 / 치수 코드 |
φd | φD | C | a | b | A | B | E | L | f | h |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LXK-80 | 80/165×57 | 80 | 165 | 57 | 110 | 60 | 130 | 120 | 102 | 185 | 10 | 17 |
| LXK-100 | 100/180×55 | 100 | 177 | 55 | 110 | 90 | 130 | 118 | 114 | 203 | 10 | 17 |
| LXK-100 | 100/180×57 | 100 | 180 | 57 | 110 | 90 | 130 | 120 | 113 | 203 | 10 | 17 |
| LXK-120 | 120/204×57 | 120 | 204 | 57 | 110 | 90 | 130 | 120 | 121 | 223 | 10 | 17 |
| LXK-120 | 120/210×65 | 120 | 210 | 65 | 110 | 100 | 130 | 125 | 123 | 228 | 10 | 17 |
| LXK-120 | 120/210×100 | 120 | 210 | 100 | 110 | 133 | 130 | 163 | 123 | 228 | 13 | 23 |
| LXK-120 | 120/250×80 | 120 | 250 | 80 | 150 | 140 | 190 | 174 | 153 | 268 | 10 | 17 |
| LXK-150 | 150/235×57 | 150 | 235 | 57 | 150 | 125 | 190 | 151 | 150 | 267 | 13 | 23 |
| LXK-150 | 150/280×80 | 150 | 280 | 80 | 150 | 140 | 190 | 174 | 158 | 297 | 13 | 23 |
| LXK-160 | 160/250×80 | 160 | 250 | 80 | 150 | 140 | 190 | 174 | 156 | 290 | 13 | 23 |
| LXK-180 | 180/265×57 | 180 | 265 | 57 | 150 | 125 | 190 | 161 | 165 | 298 | 13 | 23 |
| LXK-180 | 180/310×80 | 180 | 310 | 80 | 220 | 125 | 260 | 164 | 190 | 365 | 13 | 23 |
| LXK-200 | 200/330×80 | 200 | 330 | 80 | 220 | 125 | 260 | 164 | 200 | 365 | 13 | 23 |
| LXK-240 | 240/350×80 | 240 | 350 | 80 | 220 | 125 | 260 | 164 | 220 | 395 | 13 | 23 |
| LXK-260 | 260/370×80 | 260 | 370 | 80 | 220 | 125 | 260 | 164 | 229 | 410 | 13 | 23 |
단위: mm. 최종 치수, 고정 밴드 배치, 단자함 위치 및 설치 여유 공간은 승인된 외형 도면을 기준으로 합니다.
설치 전 선택된 구멍이 케이블 그룹 전체를 완전히 덮을 수 있고 케이블 굽힘 반경이 캐비닛 배치와 호환되는지 확인하십시오. 고정 밴드를 해제하여 분할형 코어 본체를 열고 변압기를 케이블 그룹 주위에 배치한 후 코어를 닫고 밴드를 균일하게 조이십시오. 맞닿는 면에 간극, 먼지, 금속 입자 또는 정렬 불량이 있으면 감도 및 출력 안정성에 영향을 줄 수 있습니다.
접속 및 배선 주의사항
- 모든 상 도체는 동일한 방향으로 동일한 구멍을 통과해야 합니다.
- 영상전류 보호 용도로 사용할 때 단일 상 도체만 CT를 통과시키지 마십시오.
- 계전기 배선도 및 단자 마킹에 따라 2차 단자 K1/K2 또는 S1/S2를 연결하십시오.
- 계전기 보호 방식이 방향성 또는 협조 동작을 요구할 경우 극성을 확인하십시오.
- 해당 보호 방식에 따라 2차 회로의 한 점을 접지해야 합니다.
- 1차 회로가 전원 인가된 상태에서는 전류변압기의 2차 회로를 개방해서는 안 됩니다.
- 시운전 전 계전기 부하, 2차 케이블 길이 및 단자 접속 상태를 점검하십시오.
설치 및 안전 주의사항
- 설치 전 모델, 구멍 직경, 전류 비율, 2차 전류, 보호 등급 및 정격 출력을 확인하십시오.
- 쉴드 또는 아머 도체의 배선 요건을 포함하여 모든 보호 케이블이 보호 방식과 일치하는지 확인하십시오.
- 코어 맞닿는 면을 깨끗하게 유지하고 고정 밴드를 조이기 전 완전한 접촉이 이루어지도록 하십시오.
- 분할형 코어 본체가 완전히 닫히지 않았거나 고정 밴드가 느슨한 상태에서는 시스템을 전원 인가하지 마십시오.
- 승인된 도면에 따라 실내 캐비닛 또는 케이블 구획에 변압기를 설치하십시오.
- 설치, 시험 및 유지보수는 자격을 갖춘 전기 기술자가 수행해야 합니다.
선정 가이드라인
- 내경 확인: 보호 대상 케이블 그룹의 외부 치수에 따라 φ80, φ100, φ120, φ150, φ180, φ200, φ240 또는 φ260 중 선택하십시오.
- 분할형 코어 필요성 확인: 케이블이 이미 설치되어 있거나 분리할 수 없는 경우 개방형 LXK를 사용하십시오.
- 본체 두께 확인: 정격 출력 요구사항 및 캐비닛 깊이에 따라 55, 57, 65, 80 또는 100mm 구조를 선택하십시오.
- 전류 비율 확인: 계전기 입력, 설정 범위 및 고장 감지 요구사항에 따라 비율을 선택하십시오.
- 2차 전류 선택: 계전기 또는 모니터링 장치 입력에 따라 5A 또는 1A를 선택하십시오.
- 보호 등급 선택: 요구되는 보호 정밀도 및 부하에 따라 10P5 ~ 10P20 중 선택하십시오.
- 배선 부하 확인: 계전기 입력, 2차 케이블 및 단자 부하는 정격 출력을 초과해서는 안 됩니다.
- 도체 배선 확인: 보호 방식에 따라 케이블 쉴드, 아머, 중성선 또는 PE 도체가 CT를 통과하거나 우회해야 하는지 확인하십시오.
