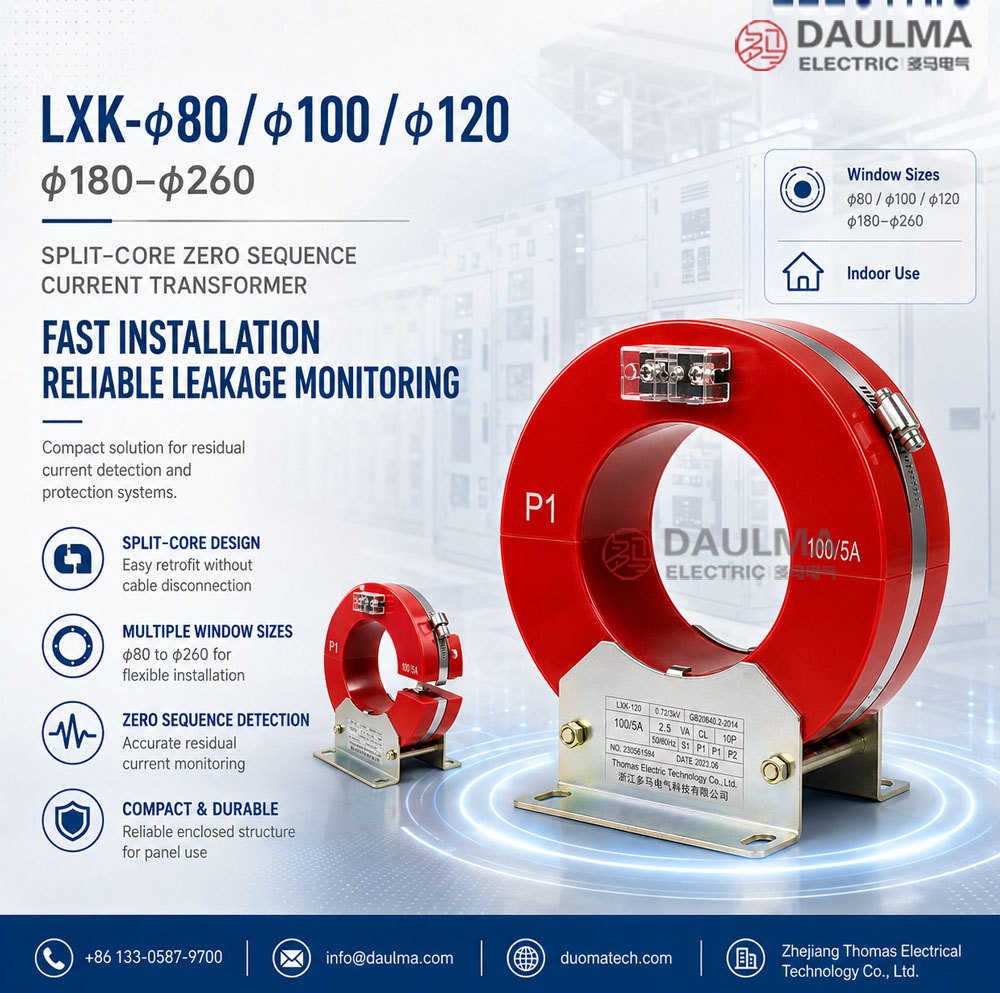

LXK-φ80, φ100, φ120, φ180-φ260 Transformer ya Sasa ya Mpangilio Sifuri ya Moyo-Mgawanyo

Ukakati wa Bidhaa

LXK-φ80/φ100/φ120/φ150/φ180/φ200/φ240/φ260 split-core zero sequence current transformer ni kituo cha ndani cha kisasa cha epoxy cast-resin core-balance current transformer kilichotengwa kwa ajili ya ulinzi wa makosa ya ardhi ya kabeli, utambuzi wa sasa ya mabaki, na ufuatiliaji wa makosa ya kuunganishwa kwenye ardhi. Mfululizo huu hutumika katika mfumo wa usambazaji wa umeme wa AC wa ndani wenye kipimo cha kawaida cha 50Hz au 60Hz, na ni sahihi kwa mfumo wa kuunganishwa kwenye ardhi unaotumia sasa ndogo na matumizi ya ulinzi wa kabeli hadi 35kV wakati inapofanana na mpango sahihi wa upole wa kabeli na ulinzi.

Mfululizo huu wa LXK ni tofauti ya aina ya wazi / split-core. Sehemu ya kituo kinaweza kufunguliwa, kusakinishwa kuzunguka kikundi cha kabeli kilicho tayari, kisha kufungwa na kufungwa kwa bandi ya kushikilia. Ilinganishwe na CT ya msimamo ambayo haiwezi kugawanyika, muundo wa LXK wa split-core ni zaidi sahihi kwa miradi ya kuboresha, vifaa vilivyosakinishwa, sehemu za kutoka kwa kabeli, na mbadala za matengenezo ambapo kabeli haiwezi kutenganishwa wala kupitishwa kwenye pete iliyofungwa.

Aina ya Bidhaa

Onyesho la Bidhaa

Matumizi Makuu

• Ulinzi wa makosa ya ardhi ya kabeli ya ndani kwa mfumo wa kuunganishwa kwenye ardhi unaotumia sasa ndogo
• Utambuzi wa sasa ya zero sequence katika mzunguko wa kabeli wa tatu-faza
• Ufuatiliaji wa sasa ya mabaki katika vifaa vya kubadilisha umeme, visanduku vya mtandao wa pete, na vifaa vya ulinzi
• Mzunguko wa onyo la makosa ya kuunganishwa kwenye ardhi na ulinzi wa kupiga switchi
• Usakinishaji wa kuboresha kuzunguka kabeli zilizopo bila kutoa kichwa cha kabeli
• Ulinzi wa kabeli ya injini, kabeli ya jenereta, tawi la kabeli, na mstari wa usambazaji
• Mifumo ya ulinzi wa relay inayohitaji pembejeo ya sasa ya sekondari ya 5A au 1A

Vipengele Muhimu vya Kiufundi

• Muundo wa split-core wazi: Kituo kinaweza kufunguliwa na kusakinishwa kuzunguka kabeli zilizopo, kupunguza kazi ya usakinishaji na kuepuka kutenganisha kabeli.
• Kipenyo cha ndani kimefafanuliwa wazi: Vipimo vya φ80 hadi φ260 vinajumuisha ukubwa tofauti wa vikundi vya kabeli; jina la modeli linapaswa kujumuisha kipenyo cha ndani kilichochaguliwa.
• Upole wa epoxy cast-resin: Moyo na coil zimefungwa kwa resini ya epoxy kwa ajili ya utendaji wa upole, unyevunyevu, na utulivu wa kimakaniki.
• Utambuzi wa zero sequence: Unatambua sasa ya mabaki inayozalishwa na makosa ya upole au makosa ya kuunganishwa kwenye ardhi ya faza moja.
• Pembejeo la relay ya ulinzi: Inatoa ishara ya sasa ya sekondari ya 5A au 1A kwa ajili ya ulinzi wa relay, ufuatiliaji, na mifumo ya onyo.
• Daraja za ulinzi za 10P: Chaguzi za 10P5 hadi 10P20 zinapatikana kulingana na ukubwa wa modeli, uwiano wa sasa, na mzigo wa kawaida.

Kanuni ya Kufanya Kazi

LXK split-core zero sequence current transformer inapima jumla ya vector ya sasa zote za faza zinazopita kupitia tundu lake. Katika hali ya kawaida ya usawa, jumla ya sasa za faza tatu ni karibu sifuri. Wakati makosa ya kuunganishwa kwenye ardhi, makosa ya upole, au hali ya kutoroka yanatokea, usawa unavunjwa na sasa ya zero sequence inaonekana. CT hubadilisha sasa ya mabaki kuwa ishara ya sekondari kwa ajili ya relay au kifaa cha ufuatiliaji kilichounganishwa.

Kwa ulinzi sahihi, waya zote za faza zilizo chini ya ulinzi lazima zipite kupitia tundu moja kwa mwelekeo mmoja. Njia ya skrini ya kabeli, ngao, waya ya neutral, na waya ya PE inapaswa kufuata mpango wa ulinzi. Njia isiyo sahihi inaweza kufuta au kubadilisha ishara ya sasa ya mabaki.

Utambuzi wa Modeli

Namba ya modeli ya LXK inaweza kueleweka kama ifuatavyo:

Utangulizi wa Muundo

LXK open-type zero sequence current transformer inaundwa na sehemu mbili za semi-ring zilizotengenezwa kwa resini. Wakati wa usakinishaji, bandi ya kushikilia ya chuma cha stainless au kiungo cha kushikilia kinatolewa, sehemu mbili zinasimamishwa kuzunguka kikundi cha kabeli, na moyo unafungwa kuunda njia kamili ya magnetic. Baada ya kufunga, bandi ya kushikilia inapaswa kushikiliwa kwa usawa ili kuhakikisha kuwa uso wa moyo una wasiliana kikamilifu.

Muundo huu wa split-core ni muhimu sana kwa mfumo wa kabeli uliopo. Inaruhusu ulinzi wa zero sequence kuongezwa au kubadilishwa bila kuvunja kabeli, kutoa kichwa cha kabeli, au kubadilisha njia ya waya ya msingi. Mwili uliofungwa kwa resini unalinda coil ya sekondari na moyo wa magnetic, wakati kabeli yenyewe inatoa upole wa msingi.

Takwimu za Kiufundi

Tundu la Mfululizo na Marejeleo ya Modeli

Uwiano wa Sasa ya Kawaida na Marejeleo ya Pato

Kumbuka: Pato halisi la kawaida linategemea ukubwa wa tundu, upana wa moyo, uwiano wa sasa, sasa ya sekondari na daraja la ulinzi. Vigezo vya nje ya skeli zinaweza kuthibitishwa kwa mkataba wa kiufundi.

Hali za Matumizi

• Mahali pa usakinishaji: ndani
• Kiwango cha marudio: 50Hz / 60Hz
• Mfumo unaotumika: mifumo ya kuunganishwa kwenye ardhi inayotumia sasa ndogo na mifumo ya ulinzi wa kabeli hadi 35kV
• Joto la mazingira: -25°C hadi +40°C
• Mazingira yanayopendekezwa: hakuna tetemeko kali, gesi ya kuchoma, vumbi vinavyoweza kusonga umeme, vyombo vya kuchomoza, unyevu mkubwa au uchafuzi mkubwa
• Waya zote za faza zilizo chini ya ulinzi zinapaswa kupita kupitia tundu moja la CT kwa mwelekeo mmoja
• Sehemu ya kuwasiliana ya split-core inapaswa kuwa safi na kufungwa kikamilifu kabla ya matumizi
• Kwa kipenyo maalum cha kabeli, modeli ya relay, umbali wa waya, mzigo au mahitaji ya uwezo wa kutambua, thibitisha vigezo kabla ya kuagiza

Viwango na Utii

Mfululizo wa LXK split-core zero sequence current transformer umetengenezwa kulingana na GB/T 20840.1-2010 na GB/T 20840.2-2014, kwa marejeleo ya viwango vya IEC 61869 vya vituo vya kupima umeme. Vitu vya majaribio ya kawaida, alama, majaribio ya upole, uthibitisho wa uwiano na uthibitisho wa usahihi wa ulinzi vinaweza kutozwa kulingana na mahitaji ya mradi.

Usakinishaji na Vipimo

Ukubwa wa Modeli na Marejeleo ya Vipimo

Unit: mm. Vipimo vya mwisho, mpangilio wa bandi ya kushikilia, nafasi ya sanduku la terminal na nafasi ya usakinishaji zinafuata michoro ya kisasa.

Kabla ya usakinishaji, hakikisha kwamba tundu lililochaguliwa linaweza kufunika kikamilifu kikundi cha kabeli na kwamba radius ya kuzunguka kwa kabeli inafanana na mpangilio wa kabati. Fungua mwili wa split-core kwa kutoa bandi ya kushikilia, weka kituo kuzunguka kikundi cha kabeli, funga moyo, na shikilia bandi kwa usawa. Ufunguo wowote, vumbi, chembe za chuma au usio sawa kwenye uso wa kuwasiliana unaweza athiri uwezo wa kutambua na utulivu wa pato.

Maelekezo ya Kuunganisha na Waya

• Waya zote za faza zinapaswa kupita kupitia tundu moja kwa mwelekeo mmoja.
• Usipite waya moja tu ya faza kupitia CT wakati inatumika kwa ulinzi wa zero sequence.
• Unganisha vitufe vya sekondari K1/K2 au S1/S2 kulingana na michoro ya waya ya relay na alama za vitufe.
• Angalia upande wakati mpango wa ulinzi wa relay unahitaji uendeshaji unaotambulika au usawa.
• Nukta moja ya mzunguko wa sekondari inapaswa kuunganishwa kwenye ardhi kulingana na mazoezi ya ulinzi yanayotumika.
• Mzunguko wa sekondari wa kituo cha sasa hatupaswi kuwa mzunguko wazi wakati mzunguko wa msingi una umeme.
• Hakikisha mzigo wa relay, urefu wa waya ya sekondari na muunganiko wa vitufe kabla ya kuanzisha.

Maelekezo ya Usakinishaji na Usalama

• Hakikisha modeli, kipenyo cha tundu, uwiano wa sasa, sasa ya sekondari, daraja la ulinzi na pato la kawaida kabla ya usakinishaji.
• Hakikisha kwamba kabeli zote zilizo chini ya ulinzi, ikiwemo mahitaji ya njia ya waya za skrini au ngao, zinafanana na mpango wa ulinzi.
• Weka uso wa moyo safi na hakikisha kuwa kuna wasiliana kikamilifu kabla ya kushikilia bandi ya kushikilia.
• Usiwashie mfumo ikiwa mwili wa split-core haujafungwa kikamilifu au bandi ya kushikilia ni dhaifu.
• Sakinisha kituo katika kabati la ndani au sehemu ya kabeli kulingana na michoro iliyoidhinishwa.
• Usakinishaji, majaribio na matengenezo yanapaswa kufanywa na wataalamu wa umeme walio na uwezo.

Maelekezo ya Uchaguzi

1. Hakikisha kipenyo cha ndani: Chagua φ80, φ100, φ120, φ150, φ180, φ200, φ240 au φ260 kulingana na vipimo vya nje vya kikundi kamili cha kabeli.
2. Hakikisha mahitaji ya split-core: Tumia aina ya wazi ya LXK wakati kabeli tayari imekusanywa au haiwezi kutenganishwa.
3. Hakikisha urefu wa mwili: Chagua muundo wa 55, 57, 65, 80 au 100 mm kulingana na mahitaji ya pato la kawaida na kina cha kabati.
4. Hakikisha uwiano wa sasa: Chagua uwiano kulingana na pembejeo ya relay, skeli ya kuweka na mahitaji ya kutambua makosa.
5. Chagua sasa ya sekondari: Chagua 5A au 1A kulingana na pembejeo ya relay au kifaa cha ufuatiliaji.
6. Chagua daraja la ulinzi: Chagua 10P5 hadi 10P20 kulingana na usahihi wa ulinzi unaohitajika na mzigo.
7. Angalia mzigo wa waya: Pembejeo ya relay, waya ya sekondari na mzigo wa vitufe haupaswi kuzidi pato la kawaida.
8. Thibitisha njia ya waya: Hakikisha kama skrini ya kabeli, ngao, waya ya neutral au waya ya PE inapaswa kupita au kupita nje ya CT kulingana na mpango wa ulinzi.
