Prezentare generală a produsului
JDZX10-10B/180 este un transformator de tensiune echipat cu izolație din rășină epoxidică turnată, pentru interior, cu conexiune la pământ, conceput pentru celule electrice de medie tensiune de 10 kV. Este utilizat în sistemele de curent alternativ de 50 Hz / 60 Hz pentru a furniza semnale de tensiune secundară destinate măsurării tensiunii, contorizării energiei electrice, monitorizării tensiunii reziduale și protecției prin relee.
Acest produs trebuie să fie clar diferențiat de transformatorul de tensiune JDZ10-10B/180 pentru tensiunea de linie. JDZX10-10B/180 utilizează un raport de tensiune fază-neutru legat la pământ, cum ar fi 10/√3 : 0,1/√3 : 0,1/3 kV. Este mai potrivit atunci când proiectul necesită o ieșire de contorizare de 100/√3 V și o ieșire de tensiune reziduală sau în triunghi deschis de 100/3 V pentru circuitele de protecție.

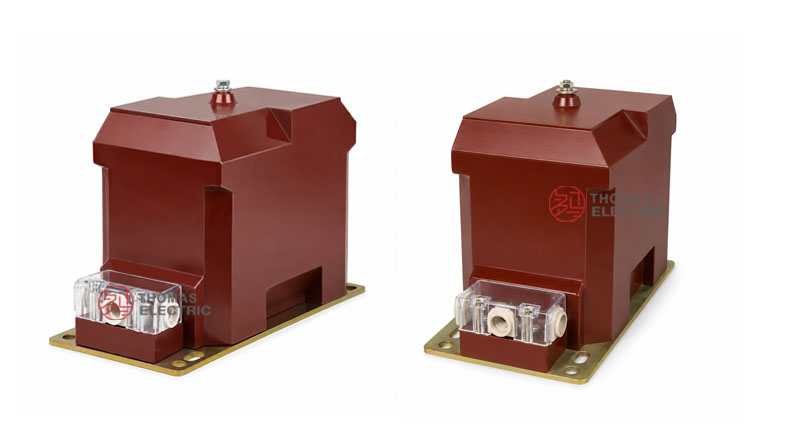

Imagine produs
Poziția de aplicare
JDZX10-10B/180 este instalat în celule electrice pentru interior, în dulapuri de contorizare sau în compartimente speciale pentru transformatoare de tensiune. Terminalul primar este conectat între fază și neutru/referință legată la pământ conform proiectului celulei electrice, iar terminalele secundare furnizează semnale de tensiune către aparate de măsură, echipamente de monitorizare și relee de protecție.
Aplicații principale
- Celule electrice de medie tensiune de 10 kV pentru interior
- Celule electrice și tablouri de distribuție aer-isolate de clasa 12 kV
- Măsurarea tensiunii fază-neutru
- Contorizarea energiei electrice și monitorizarea tensiunii
- Circuite de intrare pentru tensiunea de protecție prin relee
- Circuite de protecție cu tensiune reziduală sau în triunghi deschis
- Aplicații în dulapuri care necesită o structură compactă VT de 180 mm
Specificații tehnice principale
| Element | Specificație |
|---|---|
| Model | JDZX10-10B/180 |
| Tip produs | Transformator de tensiune pentru interior cu conexiune la pământ / transformator de potențial |
| Structură de izolație | Izolație din rășină epoxidică turnată pentru interior |
| Instalare | Instalare în celule electrice pentru interior |
| Tensiunea sistemului | Sistem de 10 kV |
| Clasa internațională de tensiune | Clasa 12 kV |
| Frecvența nominală | 50 Hz / 60 Hz |
| Temperatura ambiantă | -25°C până la +40°C |
| Raportul nominal de tensiune | 10/√3 : 0,1/√3 : 0,1/3 kV |
| Structură secundară opțională | 10/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 kV |
| Puterea maximă | 500 VA |
| Nivelul nominal de izolație | 12/42/75 kV |
| Greutate aproximativă | 33 kg |
| Standarde | GB20840.3-2013, IEC61869-3:2011 și cerințele specifice proiectului |
Compatibilitate aplicație
Recomandat pentru
- Celule electrice de 10 kV pentru interior care necesită un transformator de tensiune legat la pământ
- Sisteme de clasa 12 kV care necesită măsurarea tensiunii fază-neutru
- Circuite de contorizare care necesită o tensiune secundară de 0,1/√3 kV
- Circuite de protecție care necesită o ieșire cu precizie 3P sau 6P
- Circuite de monitorizare a tensiunii reziduale care necesită o ieșire de 0,1/3 kV
- Proiecte care necesită o instalație compactă VT din rășină epoxidică turnată de 180 mm pentru interior
Nu este recomandat pentru
- Instalare exterioară expusă fără protecție prin carcasă
- Aplicații de tensiune de linie care necesită doar o ieșire de 10/0,1 kV
- Aplicații care necesită o ieșire auxiliară de putere de 0,22 kV
- Aplicații de transformatoare electronice de înaltă frecvență
- Aplicații de transformatoare de tensiune imersate în ulei
- Aplicații VT tracțiune integrate trifazate
Condiții de instalare
- Locația instalării: celule electrice aer-isolate pentru interior sau dulapuri interioare protejate
- Frecvența nominală: sistem de curent alternativ de frecvență industrială de 50 Hz / 60 Hz
- Temperatura ambiantă: -25°C până la +40°C
- Distanțe de siguranță: confirmați distanțele de siguranță ale terminalului primar și distanțele de izolație conform proiectului dulapului
- Legarea la pământ: confirmați conexiunile la pământ și la referința neutră înainte de punerea în funcțiune
- Întreținere: inspectați suprafața din rășină, strângerea terminalelor și punctul de legare la pământ în timpul reviziilor periodice
Structura tehnică
Seria JDZX10-10B/180 utilizează un corp turnat din rășină epoxidică, învelind bobina primară, bobina secundară și miezul magnetic într-o izolație solidă. Accentul tehnic este pus pe transformarea tensiunii legate la pământ, ceea ce îl diferențiază de modelele JDZ10 pentru tensiunea de linie, care folosesc raporturi de 10/0,1 kV.
| Componentă | Descriere |
|---|---|
| Corp din rășină epoxidică turnată | Structură de izolație pentru interior cu rezistență la umiditate și protecție mecanică |
| Bobina primară | Proiectată pentru tensiunea primară fază-neutru de 10/√3 kV |
| Secundar pentru contorizare | Furnizează o ieșire de 0,1/√3 kV pentru măsurarea tensiunii și contorizare |
| Secundar pentru protecție | Furnizează o ieșire 3P sau 6P pentru circuitele de intrare ale releelor de protecție |
| Secundar pentru tensiune reziduală | Furnizează o ieșire de 0,1/3 kV pentru schemele de protecție cu tensiune reziduală sau în triunghi deschis |
| Cutie de borne secundare | Zonă frontală de borne pentru cablarea circuitelor de contorizare, protecție și tensiune reziduală |
| Bază de montaj | Bază metalică pentru instalare compactă în celule electrice pentru interior |
Desemnarea modelului
- J = Transformator de tensiune
- D = Structură monofazată a transformatorului de tensiune
- Z = Izolație din rășină epoxidică turnată
- X = Transformator de tensiune legat la pământ / cod de funcție secundară legat de tensiunea reziduală
- 10 = Cod de serie de proiect sau cod de serie de produs
- 10 = Cod de tensiune nominală a sistemului pentru aplicații de 10 kV
- B = Cod de structură sau configurație, conform desenului aprobat și plăcuței indicatoare
- 180 = Cod de structură compactă / dimensiune de gabarit
Date tehnice
Următoarele date sunt reorganizate din fișa tehnică a produsului JDZX10-10B/180. Pentru paginile internaționale de produs, acest model trebuie descris ca un transformator de tensiune legat la pământ de 10 kV pentru celule electrice de clasa 12 kV.
| Model | Tensiune
nominală Raport |
Clasă de precizie /
Putere nominală |
Putere
maximă |
Nivel
nominal de izolație |
|---|---|---|---|---|
| JDZX10-10B/180 | 10/√3 : 0,1/√3 : 0,1/3 kV | 0,2/6P — 30/50 VA 0,2/3P — 30/50 VA 0,5/6P — 50/50 VA 0,5/3P — 50/50 VA 1,0/6P — 100/50 VA 1,0/3P — 100/50 VA 3,0/6P — 200/50 VA 3,0/3P — 200/50 VA |
500 VA | 12/42/75 kV |
| JDZX10-10B/180 | 10/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 kV | 0,2/0,5/6P — 10/15/50 VA 0,2/0,5/3P — 10/15/50 VA |
500 VA | 12/42/75 kV |
Note tehnice:
- Un transformator este livrat cu o singură combinație selectată de clasă de precizie și putere nominală corespunzătoare.
- Ieșirea de 0,1/√3 kV este utilizată în mod normal pentru măsurarea tensiunii, contorizare și monitorizare.
- Ieșirea de 0,1/3 kV este utilizată în mod normal pentru circuitele de protecție cu tensiune reziduală sau în triunghi deschis.
- Versiunea cu mai multe înfășurări secundare este potrivită atunci când circuitele de contorizare și protecție necesită înfășurări secundare separate.
- Dacă datele necesare depășesc domeniul specificat, parametrii trebuie confirmați printr-un acord între producător și cumpărător.
Instalare și dimensiuni
Referință dimensiuni
| Element | Valoare de referință |
|---|---|
| Lungime totală bază | 370 mm |
| Lungime principală de montaj | 310 mm (referință) |
| Lungime corp (referință) | 270 mm |
| Lățime bază | 180 ±1 mm |
| Înălțime totală | 265 ±5 mm |
| Înălțime corp (referință) | 241 mm |
| Distanță între borne superioare | 140 mm (referință) |
| Șurub borne primare | M8 (referință) |
| Șurub legare la pământ | M8 (referință) |
| Greutate aproximativă | 33 kg |
Borne și cablare
- Diagramele de cablare prezentate arată conexiunile VT legate la pământ cu ieșire pentru tensiune reziduală.
- Conexiunea primară trebuie să urmeze schema de cablare fază-neutru A-N din desenul proiectului.
- Bornele secundare pot include 1a, 1n, 2a, 2n, da și dn în funcție de configurație.
- Bornele da/dn trebuie conectate conform schemei de protecție cu tensiune reziduală sau în triunghi deschis.
- Polaritatea bornelor, legarea la pământ și distanțele de siguranță în dulap trebuie verificate înainte de punerea în funcțiune.
Conformitate și teste
Informațiile despre produs se bazează pe standardele GB20840.3-2013 și IEC61869-3:2011. Pentru proiectele de export, standardul final de referință trebuie să fie aliniat cu specificația tehnică a cumpărătorului, cerințele rețelei aplicabile și planul de testare aprobat.
Teste de rutină tipice
- Inspecție vizuală și verificarea plăcuței indicatoare
- Verificarea raportului de transformare
- Verificarea polarității și a marcării bornelor
- Test de precizie la sarcina nominală specificată
- Test de rezistență la tensiune de frecvență industrială
- Test de rezistență la tensiune indusă, acolo unde este cazul
- Test de rezistență a izolației
- Verificarea înfășurării pentru tensiune reziduală
- Inspecția bornelor secundare și a conexiunii la pământ
Note ingineriești
- Folosiți JDZX10-10B/180 atunci când proiectul necesită o tensiune primară de 10/√3 și o ieșire secundară de 0,1/√3.
- Folosiți acest model în locul JDZ10-10B/180 atunci când este necesară o ieșire pentru tensiune reziduală sau o configurație VT legată la pământ.
- Pentru paginile de export, descrieți produsul ca un transformator de tensiune legat la pământ pentru interior, pentru sistem de 10 kV / clasa 12 kV.
- Confirmați dacă proiectul necesită clasa de protecție 3P sau 6P înainte de selecția finală a modelului.
- Confirmați dacă este necesară o singură înfășurare secundară pentru contorizare sau două înfășurări secundare separate.
- Nu descrieți acest produs ca un transformator de înaltă frecvență; este un VT/PT de frecvență industrială de 50 Hz / 60 Hz.
Ghid de selecție
Selectare după cerința de legare la pământ: Alegeți JDZX10-10B/180 atunci când sistemul necesită un raport VT fază-neutru legat la pământ, cum ar fi 10/√3 : 0,1/√3 : 0,1/3 kV.
Selectare după funcția de ieșire: Utilizați ieșirea de 0,1/√3 kV pentru contorizare și monitorizare. Utilizați ieșirea de 0,1/3 kV atunci când este necesară protecția cu tensiune reziduală sau în triunghi deschis.
Selectare după cerința de precizie: Utilizați clasa 0,2 sau 0,5 pentru contorizare. Utilizați clasa 3P sau 6P pentru circuitele de protecție. Confirmați sarcina nominală înainte de producție.
Selectare prin diferențiere față de JDZ10: JDZ10-10B/180 este potrivit pentru ieșiri de tensiune de linie cum ar fi 10/0,1 kV sau 10/0,1/0,22 kV. JDZX10-10B/180 este potrivit pentru ieșiri legate la pământ cum ar fi 10/√3 și tensiune reziduală de 0,1/3 kV.
Selectare prin claritatea solicitării: O solicitare clară trebuie să menționeze modelul, raportul primar, raportul secundar, clasa de precizie, clasa de protecție, sarcina nominală, nivelul de izolație, schema bornelor și cantitatea.
