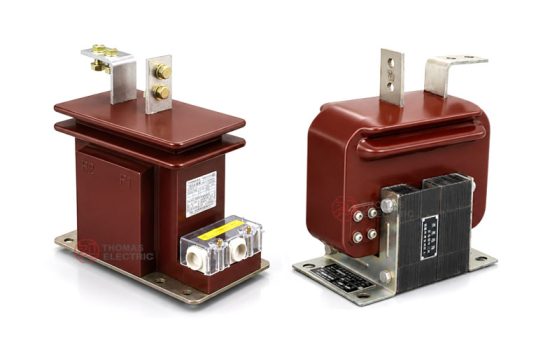

LZJC(D)-10, LZJC-12 เครื่องแปลงกระแสไฟฟ้าชนิดเรซินอีพ็อกซี่หล่อสำหรับติดตั้งในอาคาร

ภาพรวมผลิตภัณฑ์

หม้อแปลงกระแส LZJC-10 / LZJC(D)-10 / LZJC-12 / LZJC(D)-12 เป็นหม้อแปลงกระแสชนิดติดตั้งภายในอาคาร แบบยึดตั้ง (support-type) ที่ใช้เรซินอีพ็อกซี่หล่อขึ้นรูปเป็นฉนวน ออกแบบมาสำหรับระบบไฟฟ้าแรงสูงปานกลาง (medium-voltage AC power systems) เหมาะสำหรับใช้งานในชุดสวิตช์เกียร์ระดับ 10kV, 11kV และ 12kV โดยใช้สำหรับการวัดกระแสไฟฟ้า การวัดพลังงานไฟฟ้า การตรวจสอบสายป้อน (feeder monitoring) การป้องกันด้วยรีเลย์ (relay protection) และการป้องกันแบบดิฟเฟอเรนเชียล (differential protection) ในระบบไฟฟ้าที่มีความถี่กำหนดไว้ที่ 50Hz หรือ 60Hz

ผลิตภัณฑ์นี้ใช้โครงสร้างแบบยึดตั้งที่หล่อขึ้นรูปด้วยเรซินอีพ็อกซี่ ขดลวดปฐมภูมิและทุติยภูมิถูกหล่อขึ้นรูปร่วมกับเรซินอีพ็อกซี่ และแกนแม่เหล็กถูกยึดตรึงไว้กับตัวเรซินหล่อโดยโครงสร้างแบบแคลมป์ ตัวเรซินหล่อนี้ให้ทั้งฉนวน ความแข็งแรงเชิงกล ความทนทานต่อความชื้น และสมรรถนะทางไฟฟ้าที่เสถียร สำหรับใช้งานในชุดสวิตช์เกียร์โลหะหุ้ม (metal-clad switchgear) และตู้เบรกเกอร์ภายในอาคาร

ประเภทผลิตภัณฑ์

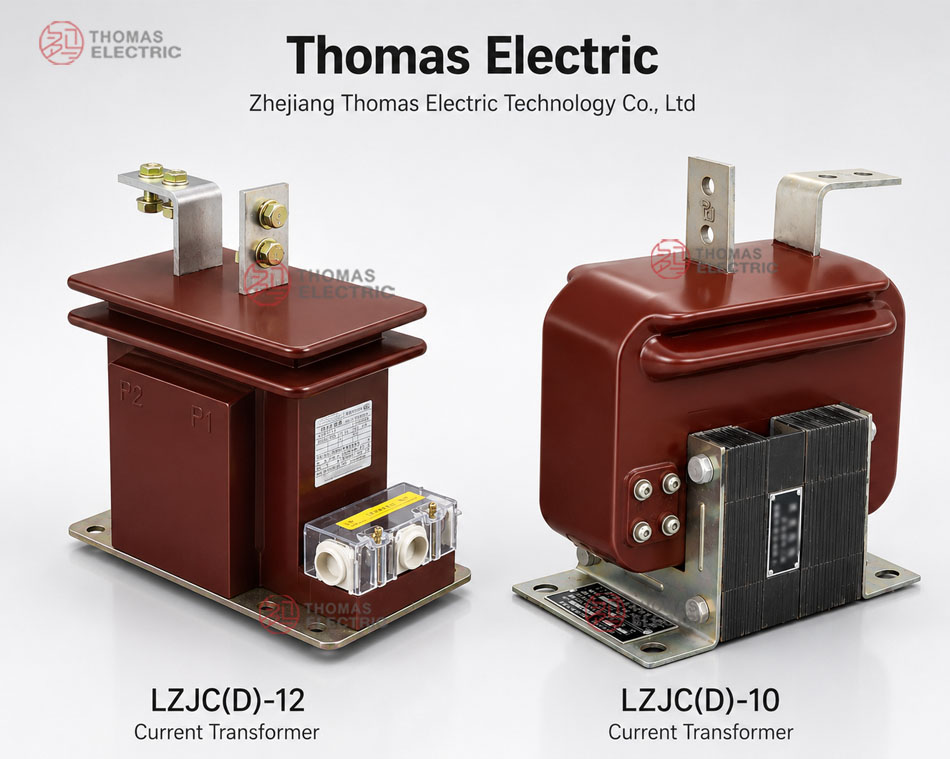

แสดงผลิตภัณฑ์

การใช้งานหลัก

• ระบบจำหน่ายไฟฟ้าแรงสูงปานกลางภายในอาคารระดับ 10kV, 11kV และ 12kV
• ชุดสวิตช์เกียร์โลหะหุ้มที่ใช้เบรกเกอร์แบบล้อเลื่อน (circuit breaker truck)
• วงจรการวัดกระแสไฟฟ้าและการวัดพลังงานไฟฟ้า
• วงจรการป้องกันด้วยรีเลย์และการป้องกันแบบดิฟเฟอเรนเชียล
• ตู้สายป้อนแรงสูงปานกลาง แผงหม้อแปลง สายป้อนควบคุมมอเตอร์ และห้องจ่ายไฟ
• ระบบ SCADA ระบบตรวจสอบกำลังไฟฟ้า และระบบบริหารจัดการพลังงาน ที่ต้องการสัญญาณกระแสทุติยภูมิแบบแยกฉนวน

คุณสมบัติทางเทคนิคหลัก

• ระดับแรงดันตามมาตรฐาน IEC: เหมาะสำหรับระบบระดับ 10kV, 11kV และ 12kV โดยใช้ระดับฉนวน 12/42/75kV เป็นค่าอ้างอิงมาตรฐานสำหรับระบบระดับ 12kV ตาม IEC
• ฉนวนเรซินอีพ็อกซี่หล่อขึ้นรูป: ระบบขดลวดถูกหล่อขึ้นรูปร่วมกับเรซินอีพ็อกซี่ เพื่อให้ความแข็งแรงของฉนวน ความมั่นคงเชิงกล และความทนทานต่อความชื้นภายในอาคาร
• โครงสร้างแบบยึดตั้ง: ตัวเรซินหล่อให้ทั้งการรองรับเชิงกลและฉนวนสำหรับระบบขดลวดปฐมภูมิและทุติยภูมิ
• ตัวเลือกสำหรับการป้องกันแบบดิฟเฟอเรนเชียล: รุ่น LZJC(D) ถูกออกแบบมาสำหรับการใช้งานที่ต้องการการป้องกันแบบดิฟเฟอเรนเชียลตามที่ระบุในแผนผังการป้องกันหรือชุดสวิตช์เกียร์
• ออกแบบเฉพาะสำหรับชุดสวิตช์เกียร์: โครงสร้างเหมาะสมกับชุดสวิตช์เกียร์โลหะหุ้มที่ใช้เบรกเกอร์แบบล้อเลื่อน และการจัดวางตู้ที่มีขนาดกะทัดรัด
• การกำหนดค่าทุติยภูมิที่ยืดหยุ่น: กระแสทุติยภูมิ 5A หรือ 1A ระดับความแม่นยำสำหรับวัด/ป้องกัน และกำลังเอาต์พุตกำหนดไว้ สามารถระบุได้ตามความต้องการของโครงการ

หลักการทำงาน

หม้อแปลงกระแสซีรีส์ LZJC ทำงานตามหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า เมื่อกระแสไหลผ่านวงจรปฐมภูมิ จะเกิดสนามแม่เหล็กในแกนเหล็ก และขดลวดทุติยภูมิจะส่งออกสัญญาณกระแสที่เป็นสัดส่วนไปยังมิเตอร์ รีเลย์ หรืออุปกรณ์ตรวจสอบ ระบบฉนวนเรซินอีพ็อกซี่แยกวงจรปฐมภูมิแรงสูงปานกลางออกจากวงจรทุติยภูมิแรงต่ำ และสนับสนุนการส่งสัญญาณอย่างปลอดภัยภายใต้เงื่อนไขการใช้งานปกติ

สำหรับการใช้งานด้านการวัด หม้อแปลงกระแสควรรักษาความแม่นยำของอัตราส่วนและความเบี่ยงเบนของเฟสไว้ภายในโหลดที่กำหนดไว้ สำหรับการใช้งานด้านการป้องกัน ขดลวดป้องกันควรให้สัญญาณกระแสที่เชื่อถือได้ในสภาวะกระแสลัดวงจร และประสานกับการตั้งค่ารีเลย์ ปัจจัยจำกัดความแม่นยำ (accuracy limit factor) และระดับกระแสลัดวงจรของระบบ

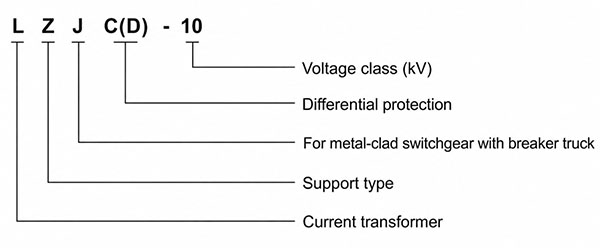

รหัสรุ่น

ตัวอย่าง: LZJC(D)-10 หมายถึง หม้อแปลงกระแสแบบยึดตั้งหล่อเรซินอีพ็อกซี่ สำหรับติดตั้งภายในอาคาร ใช้กับชุดสวิตช์เกียร์โลหะหุ้มที่ใช้เบรกเกอร์แบบล้อเลื่อน มีฟังก์ชันการป้องกันแบบดิฟเฟอเรนเชียล และมีรหัสระดับแรงดันระดับ 10kV สำหรับโครงการระดับ 11kV หรือ 12kV ควรยืนยันระดับฉนวน ข้อมูลป้ายชื่อ และข้อกำหนดโครงการก่อนสั่งซื้อ

ข้อมูลทางเทคนิค

ขดลวดและการทำเครื่องหมายขั้วต่อ

หม้อแปลงกระแส LZJC / LZJC(D) สามารถจัดหาได้พร้อมการกำหนดค่าทุติยภูมิสำหรับการวัด การวัดพลังงาน การป้องกัน หรือการป้องกันแบบดิฟเฟอเรนเชียล การจัดเรียงขั้วต่อปฐมภูมิและทุติยภูมิควรยืนยันตามรุ่นที่เลือก จำนวนแกนทุติยภูมิ และแผนผังเดินสายที่ได้รับรองแล้ว

การทำเครื่องหมายขั้วต่อเป็นไปตามข้อตกลงมาตรฐานด้านโพลาไรตี้ของหม้อแปลงกระแส ต้องตรวจสอบให้แน่ใจว่าระบุขั้วต่ออย่างถูกต้อง เพื่อรักษาความแม่นยำในการวัด ทิศทางการตัดสินใจของรีเลย์ และสมรรถนะการป้องกัน ห้ามเปิดวงจรทุติยภูมิขณะที่วงจรปฐมภูมิมีไฟฟ้าไหลผ่าน

ข้อมูลอ้างอิง

หมายเหตุ: ตารางการเลือกนี้ใช้เพื่ออ้างอิงเบื้องต้นสำหรับงานวิศวกรรมเท่านั้น สามารถจัดหาอัตราส่วนกระแสมาตรฐานและแบบกำหนดเองได้ตามความต้องการของโครงการ อัตราส่วนกระแสสุดท้าย กระแสทุติยภูมิ กำลังเอาต์พุตกำหนดไว้ ระดับความแม่นยำ ปัจจัยจำกัดความแม่นยำ กระแสความร้อนชั่วคราว กระแสไดนามิก ระดับฉนวน และข้อกำหนดการทดสอบ ควรยืนยันตามข้อมูลบนป้ายชื่อ แบบรับรอง และรายงานการทดสอบจากโรงงาน

เงื่อนไขการใช้งาน

• ตำแหน่งติดตั้ง: ชุดสวิตช์เกียร์แรงสูงปานกลางภายในอาคาร
• แรงดันระบบ: ระดับ 10kV, 11kV หรือ 12kV
• ความถี่กำหนดไว้: 50Hz / 60Hz
• ระดับความสูง: ไม่เกิน 1000 เมตร ภายใต้เงื่อนไขการใช้งานมาตรฐาน
• อุณหภูมิแวดล้อม: -5°C ถึง +40°C
• ความชื้นสัมพัทธ์: น้อยกว่า 85% ที่ 20°C ภายใต้เงื่อนไขการใช้งานอ้างอิง
• สถานที่ติดตั้งต้องปราศจากการสั่นสะเทือนรุนแรง ก๊าซกัดกร่อน สื่อกลางระเบิด มลภาวะหนัก และการควบแน่นของความชื้นผิดปกติ
• สำหรับสภาพแวดล้อมที่มีความสูงมาก ความชื้นสูง ใกล้ชายฝั่ง มลภาวะสูง หรือเงื่อนไขชุดสวิตช์เกียร์พิเศษ ขอแนะนำให้ยืนยันทางเทคนิคก่อนสั่งซื้อ

มาตรฐานและการปฏิบัติตาม

หม้อแปลงกระแส LZJC-10 / LZJC(D)-10 / LZJC-12 / LZJC(D)-12 สามารถจัดหาได้ตามมาตรฐาน IEC 60044-1 และสามารถใช้ข้อกำหนด IEC 61869-1 / IEC 61869-2 ได้เมื่อโครงการระบุไว้ การทดสอบประจำ (routine tests) การทดสอบไดอิเล็กตริก การตรวจสอบโพลาไรตี้ การทดสอบอัตราส่วน การทดสอบความแม่นยำ ความต้านทานฉนวน และข้อกำหนดการปล่อยประจุบางส่วน (partial discharge) ควรยืนยันตามข้อตกลงทางเทคนิคฉบับสุดท้าย

การติดตั้งและขนาด

ซีรีส์ LZJC ออกแบบมาสำหรับการติดตั้งในชุดสวิตช์เกียร์ภายในอาคาร ตัวเรซินหล่อประกอบด้วยรูยึดติดตั้ง โครงสร้างแบบแคลมป์ ตำแหน่งป้ายชื่อ สลักเกลียวกราวด์ และการจัดเรียงขั้วต่อปฐมภูมิ ตามแบบรับรองแล้ว ขนาดภายนอกสุดท้าย การจัดวางขั้วต่อปฐมภูมิ ทิศทางขั้วต่อทุติยภูมิ และระยะห่างสำหรับการติดตั้ง ควรยืนยันก่อนออกแบบชุดสวิตช์เกียร์หรือการผลิตจำนวนมาก

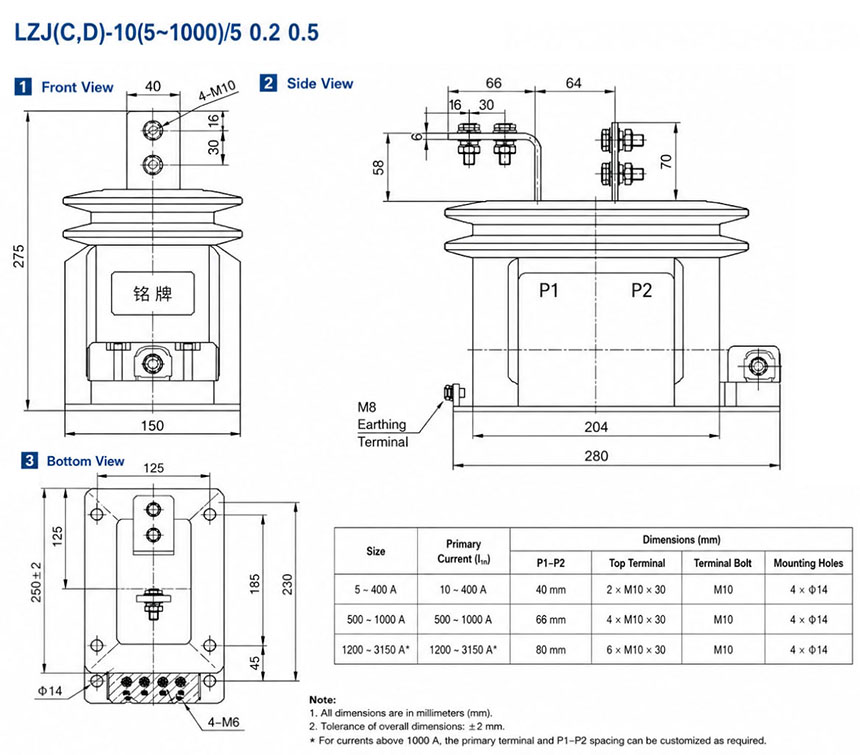

โครงสร้างและขนาด

ข้อควรระวังในการติดตั้งและความปลอดภัย

• ยืนยันรุ่น ระดับแรงดัน อัตราส่วนกระแส กระแสทุติยภูมิ ระดับความแม่นยำ โหลด ระดับฉนวน และข้อกำหนดการทนกระแสลัดวงจร ก่อนการติดตั้ง
• ตรวจสอบพื้นที่ติดตั้งในชุดสวิตช์เกียร์ การเชื่อมต่อขั้วต่อปฐมภูมิ ระยะห่างระหว่างเฟส การจัดวางระบบกราวด์ และการเข้าถึงเพื่อบำรุงรักษา กับแบบรับรองแล้ว
• เชื่อมต่อขั้วต่อปฐมภูมิและทุติยภูมิตามเครื่องหมายขั้วต่อและแผนผังเดินสายของโครงการ
• ห้ามปล่อยให้วงจรทุติยภูมิของหม้อแปลงกระแสถูกเปิดวงจรขณะที่วงจรปฐมภูมิมีไฟฟ้าไหลผ่าน
• ขณะบำรุงรักษามิเตอร์หรือรีเลย์ ให้ลัดวงจรวงจรทุติยภูมิของหม้อแปลงกระแสก่อนถอดสายทุติยภูมิใดๆ
• สลักเกลียวกราวด์และจุดกราวด์ทุติยภูมิต้องเชื่อมต่อตามข้อกำหนดของโครงการและข้อกำหนดความปลอดภัยทางไฟฟ้าท้องถิ่น
• การติดตั้งและบำรุงรักษาต้องดำเนินการโดยช่างไฟฟ้าแรงสูงปานกลางที่มีคุณสมบัติเหมาะสมเท่านั้น

ข้อมูลสำหรับการสั่งซื้อ

โปรดแจ้งข้อมูลต่อไปนี้เมื่อสั่งซื้อหรือขอใบเสนอราคา:

• รุ่นผลิตภัณฑ์: LZJC-10, LZJC(D)-10, LZJC-12 หรือ LZJC(D)-12
• แรงดันระบบ: 10kV, 11kV หรือ 12kV
• ความต้องการการใช้งาน: การวัด การวัดพลังงานไฟฟ้า การป้องกันด้วยรีเลย์ หรือการป้องกันแบบดิฟเฟอเรนเชียล
• กระแสปฐมภูมิกำหนดไว้ / อัตราส่วนการแปลงกระแส
• กระแสทุติยภูมิกำหนดไว้: 1A หรือ 5A
• การรวมระดับความแม่นยำและกำลังเอาต์พุตกำหนดไว้ สำหรับแต่ละแกนทุติยภูมิ
• ปัจจัยจำกัดความแม่นยำและข้อกำหนดการทนกระแสลัดวงจร
• ระดับฉนวนและมาตรฐาน IEC ที่ใช้ได้
• ประเภทชุดสวิตช์เกียร์ รูปแบบการติดตั้ง ทิศทางขั้วต่อ และแบบภายนอกที่ต้องการ
• จำนวน ฉลากใบรับรอง รายงานการทดสอบประจำ และข้อกำหนดบรรจุภัณฑ์
• ข้อกำหนดพิเศษ เช่น อัตราส่วนกระแสแบบกำหนดเอง ขดลวดทุติยภูมิ หรือการจัดเรียงขั้วต่อ

แนวทางการเลือก

1. ยืนยันแรงดันระบบ: เลือกรุ่น LZJC หรือ LZJC(D) ที่เหมาะสมสำหรับชุดสวิตช์เกียร์แรงสูงปานกลางระดับ 10kV, 11kV หรือ 12kV
2. ยืนยันประเภทการใช้งาน: เลือก LZJC สำหรับการวัด/ป้องกันมาตรฐาน และ LZJC(D) เมื่อต้องการการป้องกันแบบดิฟเฟอเรนเชียล
3. ยืนยันอัตราส่วนกระแส: เลือกกระแสปฐมภูมิตามโหลดสายป้อน กระแสทำงานต่อเนื่อง และช่วงการป้องกันด้วยรีเลย์
4. ยืนยันกระแสทุติยภูมิ: เลือก 5A หรือ 1A ตามอุปกรณ์ที่ต่อด้วย ระยะทางเดินสายทุติยภูมิ และการคำนวณโหลด
5. กำหนดค่าการจัดเรียงแกน: ระบุการกำหนดค่าขดลวดทุติยภูมิสำหรับการวัดพลังงาน การวัด การป้องกัน หรือแบบรวม ตามการออกแบบวงจรของโครงการ
6. ตรวจสอบโหลดกำหนดไว้: ตรวจสอบให้แน่ใจว่าโหลดทุติยภูมิรวม รวมถึงมิเตอร์ รีเลย์ และการสูญเสียจากสายเดิน ไม่เกินกำลังเอาต์พุตกำหนดไว้ของแต่ละแกนทุติยภูมิ
7. ตรวจสอบความสามารถในการทนกระแสลัดวงจร: กระแสความร้อนชั่วคราวและกระแสไดนามิกต้องสอดคล้องกับระดับกระแสลัดวงจรของชุดสวิตช์เกียร์
8. ยืนยันการกำหนดเอง: สำหรับอัตราส่วนกระแสที่ไม่ได้มาตรฐาน ระดับความแม่นยำพิเศษ การจัดวางขั้วต่อ หรือข้อจำกัดการติดตั้ง ให้ยืนยันแบบและข้อตกลงทางเทคนิคก่อนสั่งซื้อ
