LZJC(D)-10، LZJC-12 انڈور ایپوکسی کاسٹ ریزن کرنٹ ٹرانسفارمر

مصنوعات کا جائزہ

LZJC-10 / LZJC(D)-10 / LZJC-12 / LZJC(D)-12 کرنٹ ٹرانسفارمر ایک انڈور سپورٹ ٹائپ، ایپوکسی کاسٹ ریزن سے علاحدہ کرنے والا کرنٹ ٹرانسفارمر ہے جو میڈیم وولٹیج اے سی پاور سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ یہ 10kV، 11kV اور 12kV سوئچ گیئر اطلاقیات کے لیے موزوں ہے اور 50Hz یا 60Hz کی درجہ بند فریکوئنسی والے سسٹمز میں کرنٹ کی پیمائش، بجلی کی توانائی کی پیمائش، فیڈر نگرانی، رلے حفاظت اور ڈفرینشل حفاظت کے لیے استعمال ہوتا ہے۔

مصنوعات ایک سپورٹ ٹائپ کاسٹ ریزن ڈھانچہ اپناتی ہے۔ پرائمری اور سیکنڈری وائنڈنگز ایپوکسی ریزن کے ساتھ ڈھالی گئی ہیں، اور مقناطیسی کورز کو کلمپ ڈھانچے کے ذریعے کاسٹ باڈی پر مقرر کیا جاتا ہے۔ کاسٹ باڈی انڈور میٹل کلیڈ سوئچ گیئر اور سرکٹ بریکر کابینٹ اطلاقیات کے لیے علاحدگی کی سپورٹ، مکینیکل طاقت، نمی کے خلاف مزاحمت اور مستحکم برقی کارکردگی فراہم کرتی ہے۔

مصنوعات کی قسم

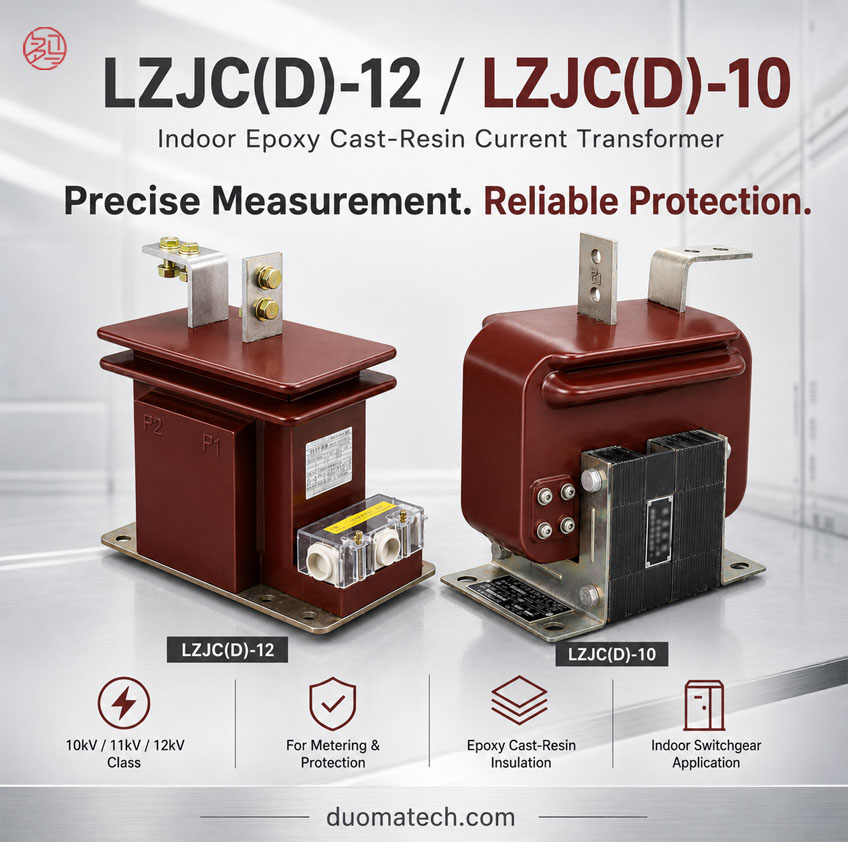

مصنوعات کا مظاہرہ

اہم اطلاقیات

• 10kV، 11kV اور 12kV انڈور میڈیم وولٹیج تقسیم کے سسٹمز
• سرکٹ بریکر ٹرک اطلاقیات کے ساتھ میٹل کلیڈ سوئچ گیئر
• کرنٹ کی پیمائش اور بجلی کی توانائی کی پیمائش کے سرکٹس
• رلے حفاظت اور ڈفرینشل حفاظت کے سرکٹس
• میڈیم وولٹیج فیڈر کابینٹس، ٹرانسفارمر پینلز، موٹر کنٹرول فیڈرز اور تقسیم کے کمرے
• SCADA، پاور نگرانی اور توانائی کے انتظام کے سسٹمز جنہیں الگ شدہ سیکنڈری کرنٹ سگنلز کی ضرورت ہوتی ہے

اہم ٹیکنیکل خصوصیات

• IEC کی طرف مائل ولٹیج کلاس: 10kV، 11kV اور 12kV سسٹمز کے لیے موزوں، جس میں 12/42/75kV علاحدگی کی سطح کو عام IEC 12kV کلاس کے حوالہ کے طور پر استعمال کیا جاتا ہے۔
• ایپوکسی کاسٹ ریزن علاحدگی: وائنڈنگ سسٹم ایپوکسی ریزن کے ساتھ ڈھالا جاتا ہے تاکہ علاحدگی کی طاقت، مکینیکل استحکام اور انڈور نمی کے خلاف مزاحمت فراہم کی جا سکے۔
• سپورٹ ٹائپ تعمیر: کاسٹ باڈی پرائمری اور سیکنڈری وائنڈنگ سسٹم کے لیے مکینیکل سپورٹ اور علاحدگی فراہم کرتی ہے۔
• ڈفرینشل حفاظت کا اختیار: LZJC(D) ورژن کو ان اطلاقیات کے لیے تشکیل دیا گیا ہے جہاں سوئچ گیئر یا حفاظتی اسکیم کو ڈفرینشل حفاظت کی ضرورت ہوتی ہے۔
• سوئچ گیئر کی طرف مائل ڈیزائن: ڈھانچہ بریکر ٹرک انسٹالیشن اور کمپیکٹ کابینٹ لے آؤٹ کے ساتھ میٹل کلیڈ سوئچ گیئر کے لیے موزوں ہے۔
• لچکدار سیکنڈری تشکیل: 5A یا 1A سیکنڈری کرنٹ، پیمائش/حفاظت کلاسز اور درجہ بند آؤٹ پٹ منصوبے کی ضرورت کے مطابق متعین کیے جا سکتے ہیں۔

کام کا اصول

LZJC سیریز کرنٹ ٹرانسفارمر الیکٹرومیگنیٹک انڈکشن کے مطابق کام کرتا ہے۔ جب پرائمری سرکٹ سے کرنٹ گزرتا ہے تو کور میں مقناطیسی فلو پیدا ہوتا ہے، اور سیکنڈری وائنڈنگ میٹرز، رلیز یا نگرانی کے آلے کو تناسبی کرنٹ سگنل آؤٹ پٹ کرتی ہے۔ ایپوکسی ریزن علاحدگی سسٹم میڈیم وولٹیج پرائمری سرکٹ کو لو وولٹیج سیکنڈری سرکٹ سے الگ کرتا ہے اور درجہ بند سروس کی شرائط کے تحت محفوظ سگنل ٹرانسمیشن کی سپورٹ کرتا ہے۔

پیمائش کی اطلاقیات کے لیے، CT کو متعین بوجھ کے اندر تناسب کی درستگی اور فیز ڈس پلیسمنٹ برقرار رکھنا چاہیے۔ حفاظتی اطلاقیات کے لیے، حفاظتی وائنڈنگ کو فالٹ کرنٹ کی صورتحال کے دوران ایک قابلِ اعتماد کرنٹ سگنل فراہم کرنا چاہیے اور رلے کی ترتیبات، درستگی کی حد کا عنصر اور سسٹم شارٹ سرکٹ کی سطح کے ساتھ ہم آہنگ ہونا چاہیے۔

ماڈل کی نشاندہی

مثال: LZJC(D)-10 سے مراد ایک انڈور سپورٹ ٹائپ کاسٹ ریزن کرنٹ ٹرانسفارمر ہے جو بریکر ٹرک اطلاقیات کے ساتھ میٹل کلیڈ سوئچ گیئر کے لیے ہے، جس میں ڈفرینشل حفاظت کی خصوصیت اور 10kV کلاس ولٹیج کی نشاندہی شامل ہے۔ 11kV یا 12kV منصوبوں کے لیے، آرڈر دینے سے پہلے قابلِ اطلاق علاحدگی کی سطح، نام پلیٹ کے ڈیٹا اور منصوبے کی تفصیلات کی تصدیق کی جانی چاہیے۔

ٹیکنیکل ڈیٹا

وائنڈنگز اور ٹرمینل کی نشاندہی

LZJC / LZJC(D) کرنٹ ٹرانسفارمر کو پیمائش، پیمائش، حفاظت یا ڈفرینشل حفاظت کی سیکنڈری تشکیلات کے ساتھ فراہم کیا جا سکتا ہے۔ پرائمری اور سیکنڈری ٹرمینل کا ترتیب منتخب کردہ ماڈل، سیکنڈری کور کی مقدار اور منظور شدہ وائرنگ ڈائریکٹری کے مطابق تصدیق کیا جائے گا۔

ٹرمینل کی نشاندہی معیاری CT پولیرٹی کنونشنز کی پیروی کرتی ہے۔ پیمائش کی درستگی، رلے کی سمت کا تعین اور حفاظتی کارکردگی کو یقینی بنانے کے لیے صحیح ٹرمینل کی شناخت کا خیال رکھا جانا چاہیے۔ جب پرائمری سرکٹ بجلی سے چل رہا ہو تو سیکنڈری سرکٹ کو کھلا نہیں چھوڑنا چاہیے۔

ڈیٹا کا حوالہ

نوٹ: منتخب کرنے کی یہ ٹیبلل ابتدائی انجینئرنگ کے حوالہ کے لیے ہے۔ معیاری اور مخصوص کرنٹ کے تناسب منصوبے کی ضرورت کے مطابق فراہم کیے جا سکتے ہیں۔ حتمی کرنٹ کا تناسب، سیکنڈری کرنٹ، درجہ بند آؤٹ پٹ، درستگی کلاس، درستگی کی حد کا عنصر، شارٹ ٹائم حرارتی کرنٹ، متحرک کرنٹ، علاحدگی کی سطح اور ٹیسٹ کی ضروریات کی تصدیق نام پلیٹ کے ڈیٹا، منظور شدہ ڈرائنگز اور فیکٹری ٹیسٹ رپورٹس کے مطابق کی جانی چاہیے۔

سروس کی شرائط

• انسٹالیشن کا مقام: انڈور میڈیم وولٹیج سوئچ گیئر
• سسٹم ولٹیج: 10kV، 11kV یا 12kV کلاس
• درجہ بند فریکوئنسی: 50Hz / 60Hz
• بلندی: معیاری سروس کی شرائط کے تحت 1000m سے زیادہ نہیں
• ماحول کا درجہ حرارت: -5°C سے +40°C
• نسبتی نمی: حوالہ سروس کی شرائط کے تحت 20°C پر 85% سے کم
• انسٹالیشن کا مقام شدید کمپن، تیزابی گیس، دھماکہ خیز درمیانہ، بھاری آلودگی اور غیر معمولی نمی کے اکٹھا ہونے سے پاک ہونا چاہیے۔
• اعلیٰ بلندی، اعلیٰ نمی، ساحلی، اعلیٰ آلودگی یا خاص سوئچ گیئر کی شرائط کے لیے، آرڈر دینے سے پہلے ٹیکنیکل تصدیق کی سفارش کی جاتی ہے۔

معیارات اور تعمیل

LZJC-10 / LZJC(D)-10 / LZJC-12 / LZJC(D)-12 کرنٹ ٹرانسفارمر کو IEC 60044-1 کے مطابق فراہم کیا جا سکتا ہے، اور جب منصوبے کی طرف سے متعین کیا جائے تو IEC 61869-1 / IEC 61869-2 کی ضروریات لاگو کی جا سکتی ہیں۔ روزمرہ کے ٹیسٹس، ڈائی الیکٹرک ٹیسٹس، پولیرٹی کی تصدیق، تناسب کا ٹیسٹ، درستگی کا ٹیسٹ، علاحدگی کی مزاحمت اور جزوی ڈسچارج کی ضروریات کی تصدیق حتمی ٹیکنیکل معاہدے کے مطابق کی جانی چاہیے۔

انسٹالیشن اور پیمائشیں

LZJC سیریز انڈور سوئچ گیئر انسٹالیشن کے لیے ڈیزائن کی گئی ہے۔ کاسٹ باڈی میں ماونٹنگ ہولز، کلمپ ڈھانچہ، درجہ بند پلیٹ کی پوزیشن، ارتھنگ بولٹ اور منظور شدہ ڈرائنگ کے مطابق پرائمری ٹرمینل کا ترتیب شامل ہے۔ حتمی آؤٹ لائن کی پیمائشیں، پرائمری ٹرمینل کا لے آؤٹ، سیکنڈری ٹرمینل کی سمت اور انسٹالیشن کی کلیرنسز کی تصدیق سوئچ گیئر کے ڈیزائن یا بیچ پیداوار سے پہلے کی جانی چاہیے۔

ڈھانچہ اور پیمائشیں

انسٹالیشن اور حفاظتی نوٹس

• انسٹالیشن سے پہلے ماڈل، ولٹیج کلاس، کرنٹ کا تناسب، سیکنڈری کرنٹ، درستگی کلاس، بوجھ، علاحدگی کی سطح اور شارٹ سرکٹ کی مزاحمت کی ضرورت کی تصدیق کریں۔
• منظور شدہ ڈرائنگ کے خلاف سوئچ گیئر ماونٹنگ کی جگہ، پرائمری ٹرمینل کنکشن، فیز کلیرنس، گراؤنڈنگ کا ترتیب اور دیکھ بھال تک رسائی کی جانچ کریں۔
• ٹرمینل کی نشاندہی اور منصوبے کی وائرنگ ڈائریکٹری کے مطابق پرائمری اور سیکنڈری ٹرمینلز کو جوڑیں۔
• جب پرائمری سرکٹ بجلی سے چل رہا ہو تو کرنٹ ٹرانسفارمر کا سیکنڈری سرکٹ کھلا نہیں چھوڑا جانا چاہیے۔
• میٹر یا رلے کی دیکھ بھال کے دوران، کسی بھی سیکنڈری وائرنگ کو ڈس کنیکٹ کرنے سے پہلے CT سیکنڈری سرکٹ کو شارٹ سرکٹ کر دیں۔
• ارتھنگ بولٹ اور سیکنڈری گراؤنڈنگ پوائنٹ کو منصوبے کی تفصیل اور مقامی برقی حفاظتی ضروریات کے مطابق جوڑا جانا چاہیے۔
• انسٹالیشن اور دیکھ بھال کے قابلِ اہل میڈیم وولٹیج برقی عملے کے ذریعے کی جانی چاہیے۔

آرڈر کی معلومات

آرڈر دینے یا قیمت کا مطالبہ کرتے وقت درج ذیل معلومات فراہم کریں:

• مصنوعات کا ماڈل: LZJC-10، LZJC(D)-10، LZJC-12 یا LZJC(D)-12
• سسٹم ولٹیج: 10kV، 11kV یا 12kV
• اطلاقیات کی ضرورت: پیمائش، توانائی کی پیمائش، رلے حفاظت یا ڈفرینشل حفاظت
• درجہ بند پرائمری کرنٹ / کرنٹ ٹرانسفارمیشن کا تناسب
• درجہ بند سیکنڈری کرنٹ: 1A یا 5A
• ہر سیکنڈری کور کے لیے درستگی کلاس کا امتزاج اور درجہ بند آؤٹ پٹ
• درستگی کی حد کا عنصر اور شارٹ سرکٹ کی مزاحمت کی ضرورت
• علاحدگی کی سطح اور قابلِ اطلاق IEC معیار
• سوئچ گیئر کی قسم، انسٹالیشن کا لے آؤٹ، ٹرمینل کی سمت اور مطلوبہ آؤٹ لائن ڈرائنگ
• مقدار، لیبلنگ، سرٹیفکیٹس، روزمرہ کے ٹیسٹ رپورٹس اور پیکیجنگ کی ضروریات
• غیر معیاری کرنٹ کے تناسب، سیکنڈری وائنڈنگ یا ٹرمینل کے ترتیب کی خصوصی مخصوص ضروریات

انتخاب کی ہدایات

1. سسٹم ولٹیج کی تصدیق کریں: 10kV، 11kV یا 12kV میڈیم وولٹیج سوئچ گیئر کے لیے موزوں LZJC یا LZJC(D) ماڈل منتخب کریں۔
2. اطلاقیات کی قسم کی تصدیق کریں: معیاری پیمائش / حفاظت کے لیے LZJC منتخب کریں اور جب ڈفرینشل حفاظت کی ضرورت ہو تو LZJC(D) منتخب کریں۔
3. کرنٹ کے تناسب کی تصدیق کریں: فیڈر لوڈ، مسلسل آپریٹنگ کرنٹ اور رلے حفاظت کی رینج کے مطابق پرائمری کرنٹ منتخب کریں۔
4. سیکنڈری کرنٹ کی تصدیق کریں: جڑے ہوئے آلے، سیکنڈری وائرنگ کی دوری اور بوجھ کے حساب کے مطابق 5A یا 1A منتخب کریں۔
5. کور کی تشکیل کی وضاحت کریں: منصوبے کے سرکٹ ڈیزائن کے مطابق پیمائش، پیمائش، حفاظت یا مربوط سیکنڈری وائنڈنگ کی تشکیل متعین کریں۔
6. درجہ بند بوجھ کی جانچ کریں: یقینی بنائیں کہ کل سیکنڈری بوجھ، بشمول میٹرز، رلیز اور وائرنگ کا نقصان، ہر سیکنڈری کور کے درجہ بند آؤٹ پٹ سے زیادہ نہ ہو۔
7. شارٹ سرکٹ کی مزاحمت کی تصدیق کریں: شارٹ ٹائم حرارتی کرنٹ اور متحرک کرنٹ کو سوئچ گیئر فالٹ کرنٹ کی سطح سے مماثل ہونا چاہیے۔
8. مخصوص تشکیل کی تصدیق کریں: غیر معیاری کرنٹ کے تناسب، خصوصی درستگی کلاسز، ٹرمینل کے لے آؤٹ یا انسٹالیشن کی پابندیوں کے لیے، آرڈر دینے سے پہلے ڈرائنگز اور ٹیکنیکل معاہدے کی تصدیق کریں۔
