LMZB3-10Q/137 ایپوکسی کاسٹ ریزن کیبل بسبار تھرو کرنٹ ٹرانسفارمر

پروڈکٹ کا جائزہ

LMZB3-10Q / 137 کرنٹ ٹرانسفارمر ایک انڈور سنگل فیز ایپوکسی کاسٹ ریزن، کیبل/بس بار تھرو کرنٹ ٹرانسفارمر ہے جو میڈیم وولٹیج ڈسٹری بیوشن سسٹمز کے لیے استعمال ہوتا ہے۔ یہ کرنٹ کی پیمائش، الیکٹرک انرجی میٹرنگ، فیڈر مانیٹرنگ اور ریلے پروٹیکشن کے لیے 50Hz یا 60Hz کی درجہ بند فریکوئنسی اور 10kV کی درجہ بند وولٹیج کلاس والے AC سسٹمز میں ڈیزائن کیا گیا ہے۔ بین الاقوامی دستاویزات کے لیے، پروڈکٹ کو 10kV، 11kV اور 12kV کلاس کے انڈور سوئچ گیئر اطلاقیات کے لیے استعمال کیا جا سکتا ہے، جو حتمی انسولیشن کوآرڈینیشن اور منصوبے کی ضروریات پر منحصر ہے۔

اس ماڈل میں بالکل بند ایپوکسی ریزن کاسٹ ڈھانچہ استعمال ہوتا ہے جس میں خالی تھرو ونڈو اپرچر ہوتا ہے۔ پرائمری کیبل، تانبے کی بار یا بس بار CT اپرچر سے گزرتی ہے، جبکہ سیکنڈری وائنڈنگ اور رنگ کور ریزن باڈی میں انسولیٹ ہوتے ہیں۔ یہ ڈھانچہ انڈور کیبنٹ ماؤنٹنگ کے لیے موزوں ہے جہاں پرائمری کنڈکٹر کو ٹرانسفارمر باڈی سے گزرنا ہوتا ہے، اور جہاں قابل اعتماد انسولیشن، کریپیج ڈسٹنس اور مستحکم سیکنڈری آؤٹ پٹ کی ضرورت ہوتی ہے۔

کیٹلاگ ڈیٹا 1500A سے 5000A تک ہائی کرنٹ کے انتخاب کی حد دکھاتا ہے، جس میں میٹرنگ اور پروٹیکشن کی درستگی کے امتزاج جیسے 0.2/5P10، 0.5/5P15، 5P10/5P10، اور 5P20/5P20 شامل ہیں۔ اس سے LMZB3-10Q / 137 انڈور میڈیم وولٹیج سوئچ گیئر میں بڑے فیڈر سرکٹس، بس بار میٹرنگ اور پروٹیکشن اطلاقیات کے لیے موزوں ہے۔

پروڈکٹ کی قسم

پروڈکٹ ڈسپلے

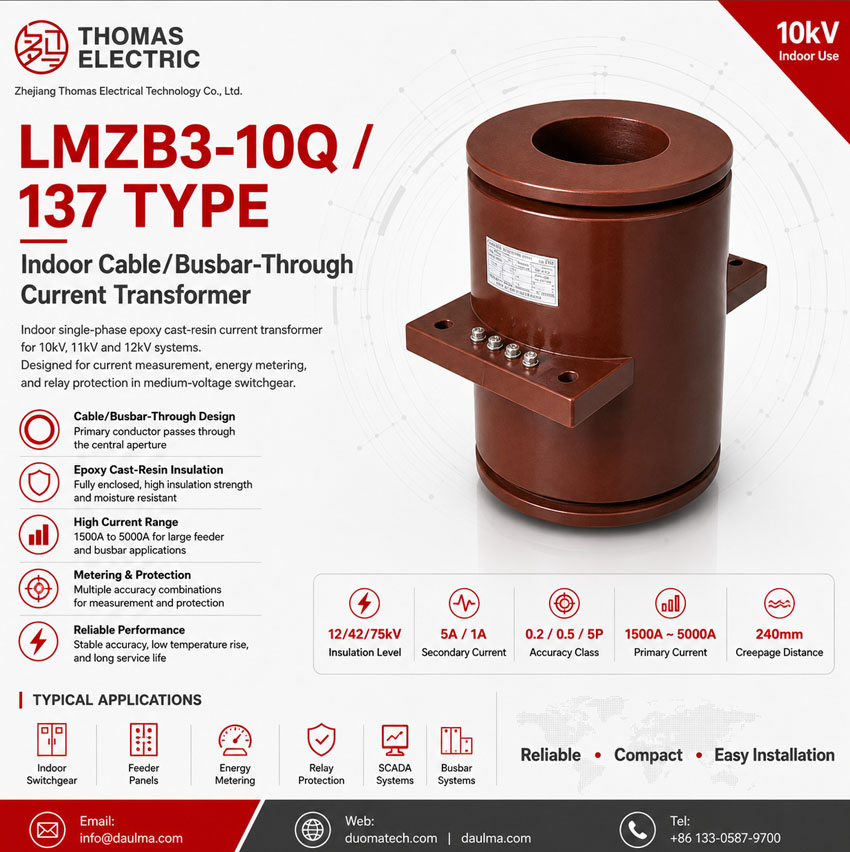

LMZB3-10Q / 137 کا سلنڈریکل کاسٹ ریزن باڈی ہوتا ہے جس میں مرکزی خالی اپرچر اور مربع ماؤنٹنگ بیس ہوتا ہے۔ پرائمری کیبل یا بس بار اپرچر سے گزرتی ہے، جبکہ سیکنڈری ٹرمینلز کاسٹ ریزن باڈی کے ٹرمینل بلاک علاقے پر میٹرز، ریلیز اور مانیٹرنگ ڈیوائسز سے جڑنے کے لیے ترتیب دیے جاتے ہیں۔

اطلاقیات

• 10kV، 11kV اور 12kV کلاس کے انڈور میڈیم وولٹیج سوئچ گیئر
• ہائی کرنٹ فیڈر کیبنٹس، ان کمنگ پینلز اور آؤٹ گوئنگ پینلز
• کرنٹ کی پیمائش اور الیکٹرک انرجی میٹرنگ سرکٹس
• ریلے پروٹیکشن سرکٹس جنہیں 5P درستگی کلاس کی کارکردگی کی ضرورت ہوتی ہے
• انڈور ڈسٹری بیوشن سسٹمز میں کیبل تھرو یا بس بار تھرو کرنٹ سینسنگ
• صنعتی سب اسٹیشنز، کمرشل پاور رومز اور یوٹیلیٹی ڈسٹری بیوشن ایکوئپمنٹ

خصوصیات

• خالی کیبل/بس بار تھرو ڈھانچہ: پرائمری کیبل، تانبے کی بار یا بس بار CT اپرچر سے گزرتی ہے، جس سے یہ پروڈکٹ ہائی کرنٹ انڈور سوئچ گیئر سرکٹس کے لیے موزوں ہے۔
• بالکل بند ایپوکسی ریزن کاسٹنگ: کاسٹ ریزن باڈی انسولیشن طاقت، مکینیکل سپورٹ اور مستحکم انڈور آپریشن فراہم کرتی ہے۔
• ہائی کرنٹ رینج: کیٹلاگ ریشیوز 1500A سے 5000A تک ہیں، جو بڑے فیڈر اور بس بار سرکٹس کے لیے موزوں ہیں۔
• میٹرنگ اور پروٹیکشن کے امتزاج: درستگی کے امتزاج میں 0.2/5P، 0.5/5P اور 5P/5P کنفیگریشنز مختلف سیکنڈری سرکٹ ڈیوٹیز کے لیے شامل ہیں۔
• بین الاقوامی منصوبے کی مطابقت: 12/42/75kV انسولیشن لیول عام 10kV، 11kV اور 12kV کلاس کے انڈور اطلاقیات کی حمایت کرتا ہے، منصوبے کی تصدیق کے بعد۔
• متعین کریپیج ڈسٹنس: کیٹلاگ میں انسولیشن کوآرڈینیشن ریفرنس کے لیے سطحی کریپیج ڈسٹنس 240mm درج ہے۔

اصل اصول

LMZB3-10Q / 137 کرنٹ ٹرانسفارمر الیکٹرومیگنیٹک انڈکشن کے مطابق کام کرتا ہے۔ جب پرائمری کرنٹ مرکزی اپرچر سے گزرنے والی کیبل یا بس بار سے گزرتا ہے، تو رنگ کور میں مقناطیسی فلو پیدا ہوتا ہے۔ سیکنڈری وائنڈنگ ایک تناسبی آؤٹ پٹ کرنٹ پیدا کرتی ہے، عام طور پر 5A یا 1A، جو پیمائشی اداروں، انرجی میٹرز، پروٹیکشن ریلیز یا مانیٹرنگ ڈیوائسز کے لیے ہوتا ہے۔

چونکہ پرائمری کنڈکٹر کور کے گرد نہیں لپیٹا جاتا، اس لیے یہ پروڈکٹ ہائی کرنٹ سرکٹس کے لیے موزوں ہے جہاں کیبل یا بس بار CT اپرچر سے براہ راست گزر سکتی ہے۔ پیمائشی سرکٹس کے لیے، درستگی کلاس اور درجہ بند آؤٹ پٹ کو جڑے ہوئے بوجھ سے مماثل ہونا چاہیے۔ پروٹیکشن سرکٹس کے لیے، 5P کلاس کا انتخاب ریلے سیٹنگز اور متوقع فالٹ کرنٹ کی حالات کے ساتھ ہم آہنگ ہونا چاہیے۔

ماڈل کی نامزدگی

ماڈل کوڈ LMZB3-10Q / 137 کی وضاحت درج ذیل طرح کی جا سکتی ہے:

ٹیکنیکل ڈیٹا

انتخاب کی میز

انتخاب کی میز کرنٹ رینج اور مشترکہ کریپیج ڈسٹنس کے لحاظ سے منظم ہے۔ لمبے میز ہیڈرز اور گھنے درستگی/آؤٹ پٹ ڈیٹا کو ویب سائٹ کے لے آؤٹ کو پڑھنے کے قابل رکھنے کے لیے متعدد لائنز میں لپیٹا گیا ہے۔

نوٹ: اگر صارف کی ضروریات درج شدہ حد سے زیادہ ہوں، تو حتمی پیرامیٹرز کا تعین صانع اور خریدار کے درمیان معاہدے سے کیا جا سکتا ہے۔

ابعاد

سروس کی شرائط

• انسٹالیشن کا مقام: انڈور میڈیم وولٹیج سوئچ گیئر
• درجہ بند وولٹیج: منصوبے کی تصدیق کے ذریعے 10kV، 11kV اور 12kV کلاس سسٹمز
• درجہ بند فریکوئنسی: 50Hz یا 60Hz
• ماحول کا درجہ حرارت: -5°C سے +40°C
• انسٹالیشن کا ماحول شدید کمپن، کوروسو گیس، دھماکہ خیز درمیانہ، موصل دھول، شدید آلودگی اور غیر معمولی کنڈینسیشن سے پاک ہونا چاہیے۔
• اونچائی، ساحلی، نم یا شدید آلودگی والی سروس کی شرائط کے لیے، آرڈر دینے سے پہلے ٹیکنیکل تصدیق کی سفارش کی جاتی ہے۔

معیارات اور تعمیل

LMZB3-10Q / 137 کرنٹ ٹرانسفارمر GB20840.2-2014، IEC61869-2:2003، اور کیٹلاگ میں دکھائی گئی صارف کی مخصوص ضروریات کے مطابق ڈیزائن کیا گیا ہے۔ منصوبے کی دستاویزات میں اضافی رُٹین ٹیسٹس، ٹائپ ٹیسٹ ریفرنسز، انسولیشن کوآرڈینیشن، جزوی ڈسچارج کی ضروریات، یا خصوصی نشان زنی کی ضروریات بھی متعین کی جا سکتی ہیں۔

انسٹالیشن اور ابعاد

یہ پروڈکٹ سوئچ گیئر وال یا پینل کے ذریعے انسٹال ہوتا ہے جس میں کیبل یا بس بار مرکزی اپرچر سے گزرتی ہے۔ ماؤنٹنگ پلیٹ، اپرچر سائز، بیس ابعاد، ٹرمینل کی پوزیشن اور کریپیج ڈسٹنس کی تصدیق سوئچ گیئر کی تیاری سے پہلے کی جانی چاہیے۔ ہائی کرنٹ اطلاقیات کے لیے، بس بار کلیئرنس اور فیز ٹو گراؤنڈ انسولیشن ڈسٹنس کی احتیاط سے جانچ کی جانی چاہیے۔

حفاظتی نوٹس

• پیداوار سے پہلے کرنٹ ریشو، سیکنڈری کرنٹ، درستگی کا امتزاج، درجہ بند آؤٹ پٹ اور اپرچر سائز کی تصدیق کریں۔
• Ø137 اپرچر اور منظور شدہ آؤٹ لائن ڈرائنگ کے خلاف کیبل یا بس بار کے سائز کی جانچ کریں۔
• ماؤنٹنگ سوراخ کی پوزیشنز، انسٹالیشن کلیئرنس، کریپیج ڈسٹنس اور ٹرمینل کی رسائی کی توثیق کریں۔
• CT سیکنڈری سرکٹ کو پرائمری کرنٹ کے بہاؤ کے دوران اوپن سرکٹ نہیں کیا جانا چاہیے۔
• میٹرز یا ریلیز کو ڈس کنیکٹ کرنے سے پہلے، منظور شدہ شارٹنگ ڈیوائس کے ساتھ سیکنڈری سرکٹ کو شارٹ سرکٹ کریں۔
• منصوبے کی الیکٹرکل حفاظتی عمل کے مطابق سیکنڈری سرکٹ کا ایک پوائنٹ گراؤنڈ ہونا چاہیے۔
• انسٹالیشن اور کمیشننگ کے اہل میڈیم وولٹیج الیکٹریکل عملے کے ذریعے کیا جانا چاہیے۔

آرڈرنگ کی معلومات

• پروڈکٹ ماڈل: LMZB3-10Q / 137
• درجہ بند پرائمری کرنٹ اور درجہ بند سیکنڈری کرنٹ
• درستگی کلاس کا امتزاج اور ہر سیکنڈری کور کے لیے درجہ بند آؤٹ پٹ
• مطلوبہ پروٹیکشن کلاس: 5P10، 5P15 یا 5P20
• کیبل یا بس بار کا سائز اور اپرچر کی ضرورت
• ماؤنٹنگ ڈرائنگ، ٹرمینل کی سمت اور سوئچ گیئر لے آؤٹ
• قابل اطلاق معیار، رُٹین ٹیسٹ رپورٹ اور سرٹیفکیٹ کی ضروریات
• مقدار، لیبل کی زبان، پیکیجنگ اور منصوبے کی دستاویزات کی ضروریات

انتخابی گائیڈ

1. وولٹیج کلاس کی تصدیق کریں: انسولیشن کوآرڈینیشن کی تصدیق کے بعد اس پروڈکٹ کو انڈور 10kV، 11kV اور 12kV کلاس سوئچ گیئر کے لیے استعمال کریں۔
2. کرنٹ ریشو منتخب کریں: فیڈر کرنٹ، بس بار کی صلاحیت اور پروٹیکشن سیٹنگ کے مطابق درجہ بند پرائمری کرنٹ منتخب کریں۔
3. اپرچر سائز چیک کریں: تصدیق کریں کہ کیبل، تانبے کی بار یا بس بار Ø137 اپرچر سے محفوظ طریقے سے گزر سکتی ہے۔
4. کور کے کام کی وضاحت کریں: میٹرنگ کے لیے 0.2 یا 0.5 استعمال کریں اور پروٹیکشن کے لیے 5P10/5P15/5P20 استعمال کریں۔
5. درجہ بند آؤٹ پٹ کی توثیق کریں: یقینی بنائیں کہ جڑا ہوا میٹر، ریلے اور کیبل کا بوجھ درجہ بند سیکنڈری آؤٹ پٹ سے زیادہ نہ ہو۔
6. کریپیج ڈسٹنس کی تصدیق کریں: منصوبے کی انسولیشن کی ضروریات کے خلاف 240mm کریپیج ڈسٹنس کی جانچ کریں۔
7. ڈرائنگز کی منظوری دیں: کیبنٹ کی پیداوار سے پہلے ماؤنٹنگ سوراخ، اپرچر، ٹرمینل کی سمت اور بیس پلیٹ کے ابعاد کی تصدیق کریں۔
