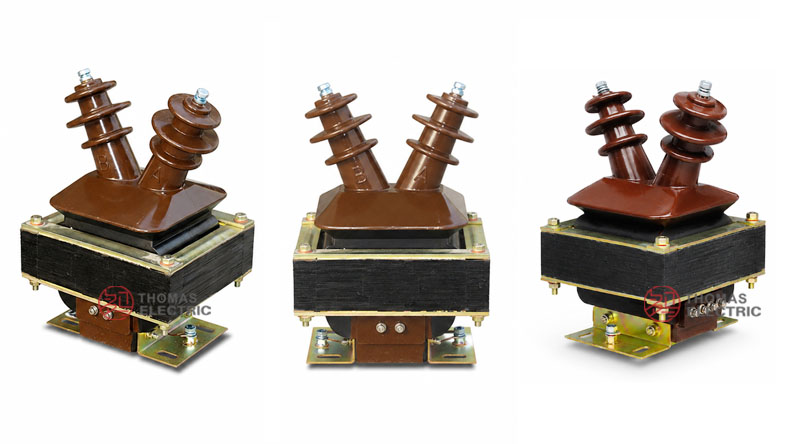

Produk Oorsig
Die JDZC1-10 / JDZ-10 binnenshuise semi-ingeslote epoksie gegote hars spanningstransformator is ‘n middelspanning spanningstransformator vir 11kV-netwerke en 12kV-skakelaarinstallasies. Op hierdie produkbladsy verwys JDZC1-10 en JDZ-10 na dieselfde produkstruktuur, met modelbenaming afhanklik van projekdokumentasie, verskaffer se katalogus of kliëntspesifikasie.
Die produk omskakel 10000V primêre spanning na sekondêre spanninguitsette vir spanningsmeting, monitering, beheersein inset en hulppoweraanbod. Dit gebruik ‘n binnenshuise semi-ingeslote epoksie gegote hars struktuur, met hoëspanning primêre terminale aan die boonste kant en laespanning sekondêre terminale aan die basis kant.
Toepassingsposisie
Die JDZC1-10 / JDZ-10 spanningstransformator word gewoonlik binne-in ‘n binnenshuise middelspanning skakelaarkabinet of spanningstransformator kompartement geïnstalleer. Dit verskaf sekondêre spanningseine aan meters, monitering toestelle, beskermingsrelais en beheertoerusting.
Hoof Toepassings
- 11kV-netwerke en 12kV binnenshuise middelspanning skakelaarinstallasies
- Spanningsmeting en spanningsmonitering stroombane
- Beheerspanning sein uitset stroombane
- Hulppoweraanbod stroombane wanneer ‘n kragsekondêre wikkeling gespesifiseer word
- Kompakte skakelaar kompartemente wat ‘n semi-ingeslote gegote hars VT vereis
- Binnenshuise distribusiestelsels wat droë-tipe spanningstransformator isolasie vereis
Sleutelspesifikasies
| Item | Spesifikasie |
|---|---|
| Model | JDZC1-10 / JDZ-10 |
| Produktipe | Binnenshuise spanningstransformator / potensiaaltransformator |
| Struktuur | Semi-ingeslote tipe |
| Isolasie struktuur | Binnenshuise epoksie gegote hars isolasie |
| Installasie | Binnenshuise skakelaarinstallasie |
| Toepassing spanningklas | 11kV-netwerk / 12kV skakelaarklas |
| Geagte primêre spanning | 10000V |
| Sekondêre uitset | 100V vir meting/beheer; opsionele 220V hulppower uitset volgens konfigurasie |
| Akkuraatheid klas | 0.2 / 0.5 / 6P, of volgens projekspesifikasie |
| Geagte isolasievlak | 12/40/75kV |
| Geagte frekwensie | 50Hz of 60Hz |
| Omgewingstemperatuur | -5°C tot +40°C |
| Tipesgewig | Ong. 25kg tot 27kg volgens konfigurasie |
| Standaarde | GB20840.3-2013, IEC61869-3:2011, of projek-spesifieke vereistes |

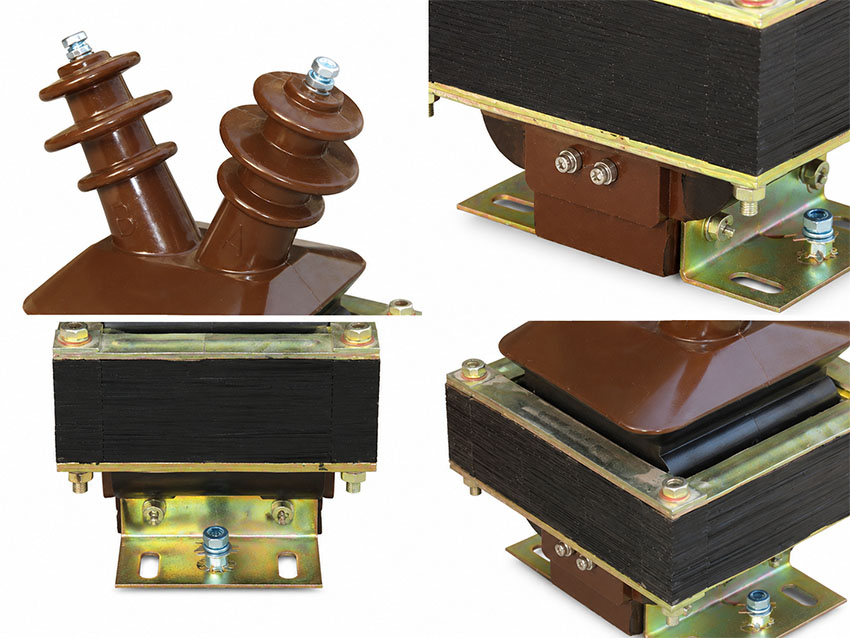

Produk Vertoning
Toepassingspassing
Geskik Vir
- Binnenshuise 11kV-netwerke en 12kV middelspanning skakelaarinstallasies
- Spanningsmeting stroombane wat 100V sekondêre uitset vereis
- Beheer en monitering stroombane wat ‘n kompakte binnenshuise VT vereis
- Skakelaarpaneel wat semi-ingeslote epoksie gegote hars konstruksie vereis
- Projekte waar JDZC1-10 of JDZ-10 modelbenaming gespesifiseer word vir dieselfde produkstruktuur
Nie Aanbeveel Vir
- Buitenshuise blootgestelde installasie sonder ‘n geskikte behuising
- Stelsels bo die gespesifiseerde isolasievlak
- Toepassings wat olie-ondergedompelde spanningstransformator konstruksie vereis
- Projekte wat spesiale sekondêre uitsette of belastings vereis sonder tegniese bevestiging
Model Notas
| Modelnaam | Betekenis op Hierdie Bladsy | Tipeskonfigurasie |
|---|---|---|
| JDZC1-10 | Katalogus/modelnaam vir die semi-ingeslote epoksie gegote hars VT | 10000V primêr, 100V meting/beheer uitset; opsionele hulppower uitset |
| JDZ-10 | Gelykwaardige produkbenaming gebruik vir dieselfde struktuur | Dieselfde produk tipe en toepassing, onderhewig aan finale tekening en naamplaat |
Tegniese Struktuur
| Komponent | Beskrywing |
|---|---|
| Kern en wikkelstelsel | Elektromagnetiese spanning transformasie struktuur vir 10000V primêre spanning |
| Primêre wikkeling | Gekoppel aan die middelspanning kant deur A en B primêre terminale |
| Metings/beheer wikkeling | Sekondêre wikkeling wat 100V uitset verskaf vir meting, monitering of beheer stroombane |
| Hulpsekondêre wikkeling | Opsionele sekondêre wikkeling vir 220V hulp uitset volgens konfigurasie |
| Epoksie gegote hars liggaam | Semi-ingeslote binnenshuise droë-tipe isolasie struktuur |
| Primêre terminale | Twee boonste primêre terminale met keramiek/epoksie buis struktuur |
| Monteerbasis | Metal basis vir kabinet installasie |
Model Aanduiding
Die JDZC1-10 / JDZ-10 modelkode kan soos volg geïnterpreteer word:
| Kode | Betekenis |
|---|---|
| J | Spanningstransformator |
| D | Enkelfase spanningstransformator struktuur |
| Z | Epoksie gegote hars isolasie |
| C | Produk struktuur / hulp uitset ontwerp kode, gebruik in JDZC benaming |
| 1 | Ontwerp reeks kode, gebruik in JDZC1 benaming |
| 10 | Model spanning kode vir 11kV-netwerk / 12kV skakelaarklas |
Tegniese Data
Die volgende tegniese data is georganiseer vanaf die JDZC1-10 / JDZ-10 monsterinligting. Die bladsy gebruik 11kV-netwerk / 12kV skakelaar woordgebruik vir uitvoertoepassings, terwyl die werklike primêre spanning steeds gelys word as 10000V volgens die produk tegniese data.
| Konfigurasie | Primêre
Spanning |
Sekondêre
Uitset |
Akkuraatheid
Klas |
Geagte
Kapasiteit |
Maks.
Uitset |
Isolasie
Vlak |
|---|---|---|---|---|---|---|
| Metings / beskerming konfigurasie | 10000V | 100V | 0.2 / 6P | 300VA | 500VA | 12/40/75kV |
| Metings + hulppower konfigurasie | 10000V | 100V / 220V | 0.5 / 6P | 80 / 300VA | Volgens konfigurasie | 12/40/75kV |
Tegniese notas:
- Geagte uitset en sy ooreenstemmende akkuraatheid klas word slegs as een gekose kombinasie verskaf.
- Die 100V sekondêre uitset word gebruik vir meting, monitering of beheer stroombane.
- Die 220V sekondêre uitset is beskikbaar wanneer ‘n hulppower sekondêre wikkeling gespesifiseer word.
- Finale sekondêre wikkeling rangskikking, belasting, akkuraatheid klas en terminaal merking moet die goedgekeurde tekening en naamplaat volg.
- Indien projek parameters die gelysde reeks oorskry, moet dit bevestig word deur ooreenkoms tussen vervaardiger en koper.
Installasie en Afmetings
Die JDZC1-10 / JDZ-10 reeks moet geïnstalleer word volgens die goedgekeurde buitelyn tekening, bedradingsdiagram en skakelaar uitleg. Die produk het twee hoëspanning primêre terminale, laespanning sekondêre terminaal uitlate en ‘n basis gemonteerde struktuur vir binnenshuise skakelaarinstallasie.
Afmeting en Gewig Verwysing
| Konfigurasie | Tipes Tekening Nota | Benoorde Gewig |
|---|---|---|

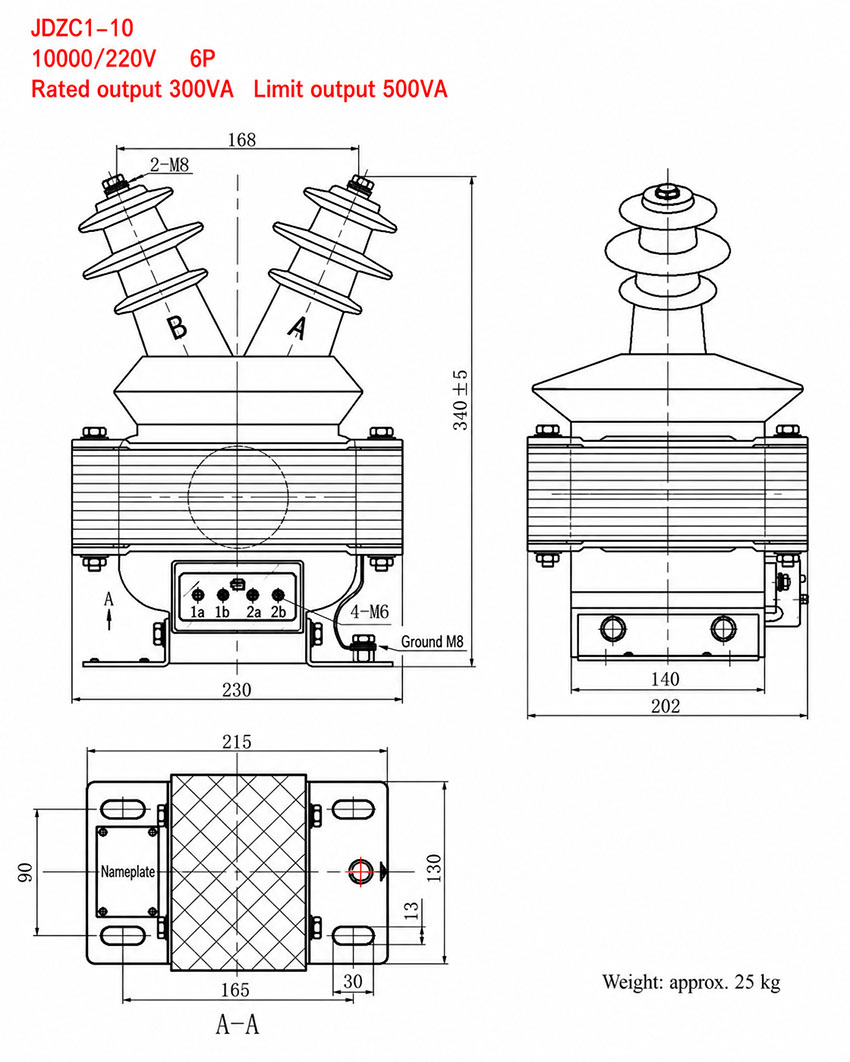

| 10000/220V, 6P, 300VA konfigurasie | Standaard semi-ingeslote JDZC1-10 / JDZ-10 struktuur | Ong. 25kg |

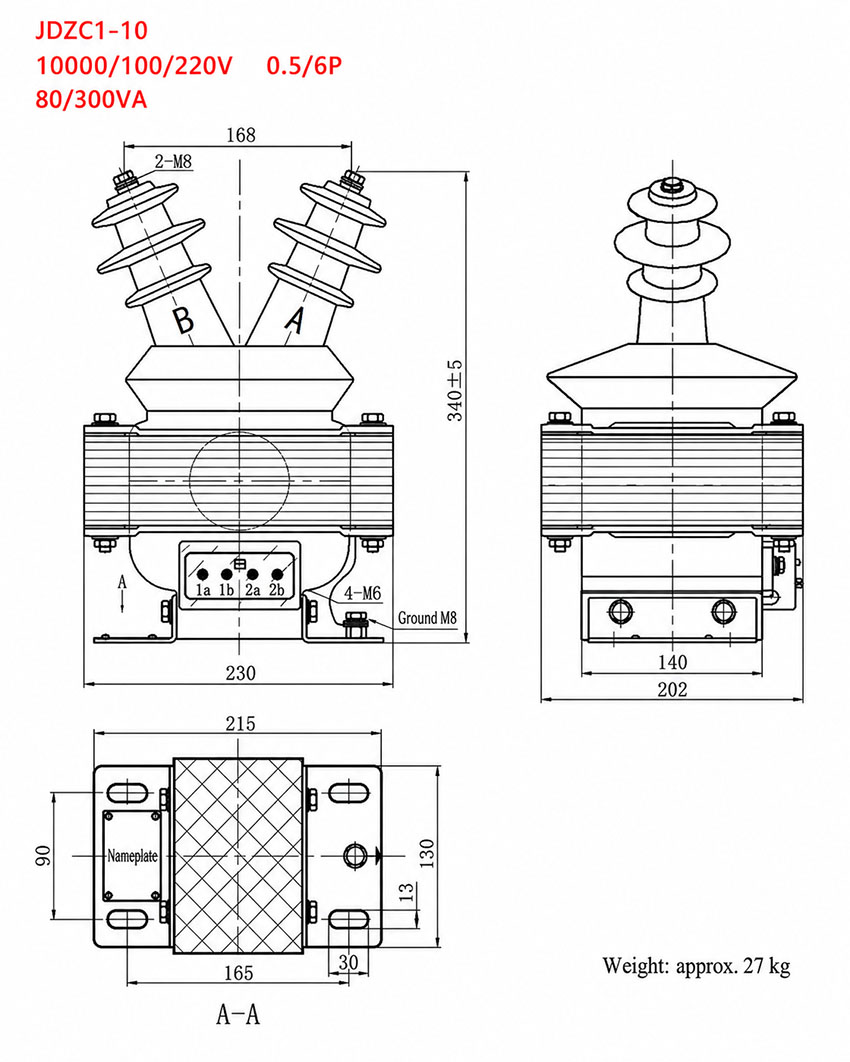

| 10000/100/220V, 0.5/6P, 80/300VA konfigurasie | Dubbele sekondêre uitset konfigurasie | Ong. 27kg |

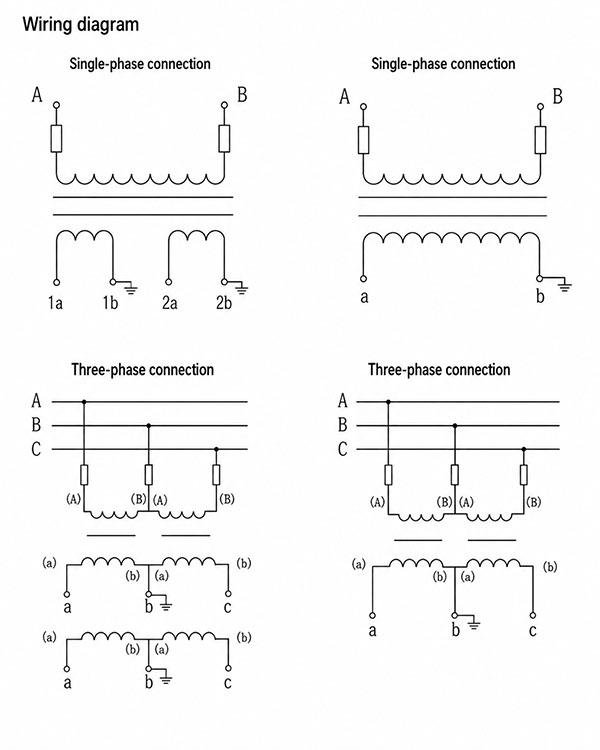

Terminaal en Bedrading Notas
- Primêre terminale A en B moet gekoppel word volgens die goedgekeurde bedradingsdiagram.
- Sekondêre terminaal merkings mag verskil per konfigurasie, soos 1a-1b vir 100V uitset en 2a-2b vir hulp uitset.
- Enkelfase en driefase bedradingsrangskikkings moet die projek ontwerp tekening volg.
- Terminaal merkings, aarding rangskikking en isolasie speling moet nagegaan word voor ingebruikstelling.
- Die totale gekoppelde belasting mag nie die geagte kapasiteit van elke sekondêre wikkeling oorskry nie.
Nakoming en Toetsing
Die JDZC1-10 / JDZ-10 reeks is ontwerp vir binnenshuise middelspanning spanningstransformator toepassings. Die verskafde monster verwys na GB20840.3-2013 en IEC61869-3:2011, saam met kliënt-spesifieke vereistes. Projek nakoming moet bevestig word volgens die tegniese ooreenkoms.
Tipes Rutinetoevste
- Visuele inspeksie en naamplaat verifikasie
- Verhouding verifikasie
- Polariteit en terminaal merking nagaan
- Akkuraatheid toets by gespesifiseerde geagte belasting
- Kragfrekwensie weerstaan spanning toets
- Isolasie weerstand toets
- Sekondêre wikkeling en hulpwikkeling verifikasie
Ingenieursnotas
- Gebruik JDZC1-10 / JDZ-10 vir kompakte 11kV-netwerk / 12kV skakelaar toepassings wat spanningmeting of hulp uitset vereis.
- Bevestig of die projek ‘n enkele 100V sekondêre uitset of ‘n 100V / 220V dubbele-uitset konfigurasie vereis.
- Moenie die geagte uitset van elke sekondêre wikkeling oorskry nie.
- Kontroleer gewig, terminaal uitleg, basis monteer afmetings en isolasie speling voor installasie.
- Vergelyk met JDZC2-10 of JDZC3-10 vir hoër hulp uitset kapasiteit volgens projekvereistes.
Seleksie Gids
Hoe om JDZC1-10 / JDZ-10 te selekteer
Selekteer JDZC1-10 / JDZ-10 wanneer die projek ‘n kompakte semi-ingeslote epoksie gegote hars spanningstransformator vir 11kV-netwerke of 12kV skakelaar vereis. Die model is geskik vir meting, monitering, beheer sein uitset en hulp sekondêre uitset afhangende van konfigurasie.
Hoe om modelbenaming te bevestig
JDZC1-10 en JDZ-10 mag na dieselfde produkstruktuur verwys op hierdie bladsy. Gebruik die benaming wat deur die projek tekening, kliëntspesifikasie of naamplaat dokumentasie vereis word.
Hoe om sekondêre uitset konfigurasie te bevestig
Gebruik die 100V sekondêre uitset vir meting of monitering stroombane. Gebruik die 220V sekondêre uitset slegs wanneer die produk gekonfigureer is met ‘n hulppower wikkeling. Bevestig terminaal merkings voor installasie.
Hoe om te vergelyk met JDZC2-10 en JDZC3-10
JDZC1-10 / JDZ-10 is geskik vir kompakte toepassings. Indien die projek hoër hulppower uitset of hoër maksimum uitset vereis, vergelyk dit met JDZC2-10 of JDZC3-10 voor seleksie.
Bestelinligting
Lewer asseblief die volgende inligting wanneer u bestel of ‘n kwotasie versoek:
- Produkmodel: JDZC1-10 of JDZ-10
- Voorkeur modelnaam op naamplaat en dokumente
- Geagte primêre spanning en spanningklas
- Vereiste sekondêre uitset: 100V, 220V of 100V / 220V
- Vereiste akkuraatheid klas en geagte kapasiteit
- Geagte isolasievlak
- Geagte frekwensie: 50Hz of 60Hz
- Installasie afmetings of skakelaar uitleg vereistes
- Toepaslike standaard of projekspesifikasie
- Hoeveelheid
- Spesiale vereistes vir tekene, toetsverslae, sertifikate, naamplaat taal, verpakking of versending
FAQs
Q1: Wat is die primêre en sekondêre spanningspesifikasies van die JDZC1-10?
Die JDZC1-10 / JDZ-10 spanningstransformator is ontwerp vir 11kV-netwerke en 12kV-skakelaarinstallasies met ‘n geagte primêre spanning van 10000V. Die standaard sekondêre uitset is 100V vir meting- en beheerdoeleindes. Afhangende van die konfigurasie, kan ‘n opsionele 220V hulppoweruitset gespesifiseer word. Akkuraatheidsklasse sluit 0.2, 0.5 en 6P in, onderhewig aan projekspesifikasies. Kontak die vervaardiger vir presiese konfigurasiebesonderhede.
Q2: Hoe moet die JDZ-10 spanningstransformator in ‘n skakelaarkabinet geïnstalleer word?
Hierdie binnenshuise semi-ingeslote epoksie gegote hars produk is spesifiek ontwerp vir kompakte binnenshuise middelspanning-skakelaarkompartemente. Installasie vind plaas binne die spanningstransformator-kompartement van ‘n 12kV-skakelaarkabinet. Die hoëspanning primêre terminales moet bo gekoppel word, terwyl die laespanning sekondêre terminales aan die basiskant verbind word om korrekte isolasie en veilige werking te verseen.
Q3: Watter toepassings word ondersteun deur die JDZC1-10 middelspanning spanningstransformator?
Die JDZC1-10 is ideaal vir 11kV-netwerke en 12kV binnenshuise distribusiestelsels wat droë-tipe isolasie vereis. Hoof toepassings sluit in spanningsmeting, monitering stroombane, beheerspanning-seinuitsette, en hulppoweraanbod wanneer ‘n kragsekondêre wikkeling gespesifiseer is. Dit voer sekondêre seine aan meters, beskermingsrelais en beheertoerusting toe, en is geskik vir kompakte skakelaarinstallasies.
Q4: Waarom word ‘n semi-ingeslote epoksie gegote hars struktuur vir hierdie VT gebruik?
Die binnenshuise semi-ingeslote epoksie gegote hars struktuur bied uitstekende droë-tipe isolasie, wat noodsaaklik is vir middelspanning skakelaarkompartemente. Hierdie ontwerp verseen hoë meganiese sterkte, weerstand teen omgewingsfaktore binne, en kompakte afmetings. Dit maak die JDZC1-10 / JDZ-10 geskik vir moderne, ruimte-beperkte 12kV-skakelaarinstallasies waar betroubare isolasievlakke vereis word.
Q5: Kan die akkuraatheidsklas van die JDZ-10 aangepas word vir spesifieke projekte?
Ja, die akkuraatheidsklas is aanpasbaar gebaseer op projekdokumentasie of kliëntspesifikasies. Standaard opsies sluit 0.2, 0.5 en 6P in, wat wissel na gelang van die toepassing, soos presisie spanningsmeting of beskermingsrelais-seine. Aangesien modelbenaming en spesifikasies kan wissel, kontak die vervaardiger om die mees geskikte akkuraatheidsklas vir u spesifieke monitering- of beheerstelsel te bevestig.
Q6: Wanneer verwys JDZC1-10 en JDZ-10 na presies dieselfde produkstruktuur?
JDZC1-10 en JDZ-10 verwys na dieselfde basiese produkstruktuur en tegniese spesifikasies vir 10000V primêre spanningsomskakeling. Die verskil in modelbenaming hang uitsluitlik af van eksterne faktore soos spesifieke projekdokumentasie, die verskaffer se katalogusnommering, of direkte kliëntspesifikasies. Ingenieurs moet verseker dat die bestelde model ooreenstem met die skakelaarkabinet se kompartementontwerp en terminaalrangskikking.
Q7: Is die isolasievlakke van die JDZC1-10 geskik vir 12kV-skakelaartoerusting?
Ja, hierdie binnenshuise spanningstransformator is spesifiek geëvalueer en ontwerp vir 11kV-netwerke en 12kV-skakelaarinstallasies. Die epoksie gegote hars isolasiestruktuur voldoen aan die vereistes vir 12kV-toepassings, met ‘n geagte isolasievlak soos gespesifiseer in die projekvereistes. Dit bied die nodige droë-tipe isolasie vir veilige integrasie binne middelspanning skakelaarkabinet-kompartemente, onderhewig aan finale bevestiging deur die vervaardiger.
