Produk Oorsig
Die LDC-10 / LDC(D)-10 binnenshuise muurdeur-stroomtransformator is ontwerp vir middelspannings-skakelaar-toepassings waar die primêre geleier deur ’n kabinetmuur, paneel of afskeidingsstruktuur gaan. Dit word gebruik vir stroommeting, elektriese energiemetering, relaisbeskerming en differensiële beskerming in 10kV, 11kV en 12kV klasse binnenshuise wisselstroom-kragstelsels.
Die produk gebruik ’n enkelwentel deurtrekstruktuur met porseleinisolering op die primêre geleier en ’n binnenshuise ST liggaam wat aan die skakelaarmuur vasgemaak is. Die LDC-10 weergawe word gebruik vir standaard meet- en beskermingskringe, terwyl LDC(D)-10 gekonfigureer is vir differensiële beskermingstoepassings. Vir internasionale projekte kan hierdie reeks gespesifiseer word met IEC-styl 12kV-klas isolasiekoördinasie, gewoonlik met ’n 12/42/75kV verwysings-isolasievlak.
Produktipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Binnenshuise Muurdeur-tipe Stroomtransformator |
| Modelreeks | LDC-10 / LDC(D)-10 |
| Produkstruktuur | Binnenshuise enkelwentel muurdeur-tipe stroomtransformator |
| Isolasiestruktuur | Porselein-geïsoleerde primêre geleier met binnenshuise ST liggaam |
| Spanningsklas | 10kV, 11kV en 12kV middelspanningsstelsels |
| Geskatte isolasievlaag | 12/42/75kV verwysing; 10/42/75kV kan gebruik word indien deur projekdata gespesifiseer |
| Geskatte frekwensie | 50Hz / 60Hz volgens projekvereiste |
| Geskatte sekondêre stroom | 5A standaard; 1A kan bevestig word deur tegniese ooreenkoms |
| Toepassingstipe | Meting, metering, relaisbeskerming en differensiële beskerming |
| Toepaslike standaard | IEC 61869-1 / IEC 61869-2; IEC 60044-1 kan vir erfgoodprojekte geraadpleeg word |

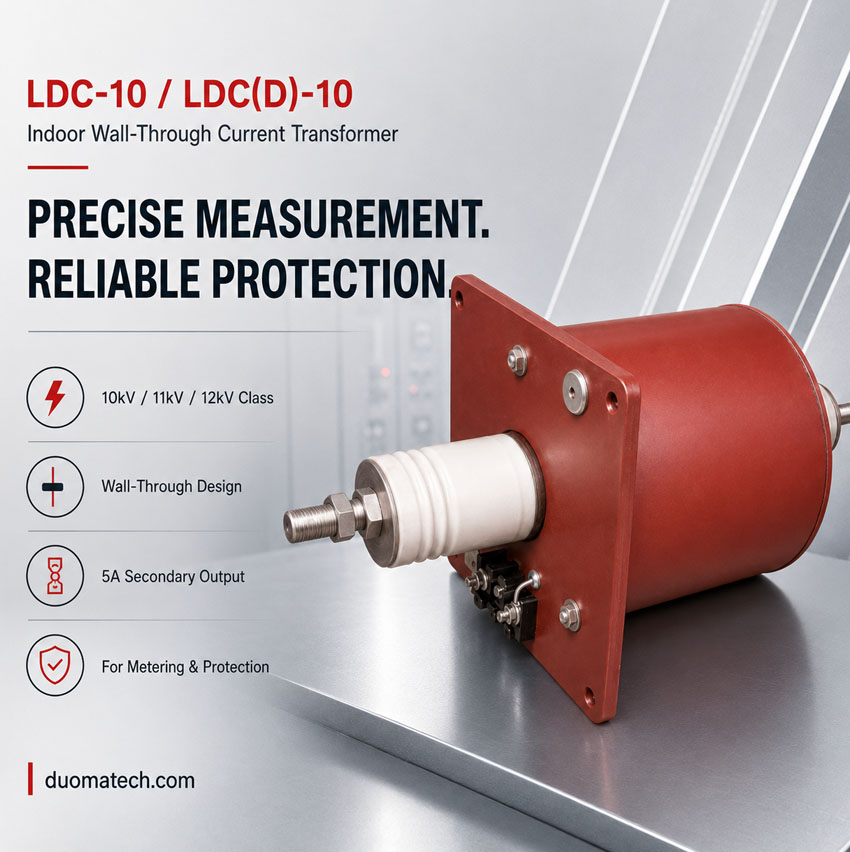

Produk Vertoning
Toepassings
- 10kV, 11kV en 12kV binnenshuise middelspanningsverspreidingsstelsels
- Skakelaarmuurdeur of afskeiding-deur stroommetingpunte
- Stroommeting en elektriese energiemeteringkringe
- Relaisbeskerming en differensiële beskermingkringe
- Inkomende en uitgaande voedingskabinette wat deur-muur primêre verbinding vereis
- Middelspanningspanele wat porselein-geïsoleerde primêre geleieropstelling vereis
Eienskappe
- Muurdeurstruktuur: Ontwerp vir installasie deur ’n skakelaarmuur, kabinetafskheidingswand of paneelopening.
- Enkelwentel primêre ontwerp: Geskik vir hoër stroomvoeder toepassings waar die primêre geleier deur die ST-struktuur gaan.
- Porseleinisolering: Die primêre afdeling gebruik porseleinisolering vir middelspannings binnenshuise toepassings.
- Differensiële beskermingopsie: LDC(D)-10 word gebruik wanneer die beskermingskema differensiële stroom inset vereis.
- IEC spanningsuitdrukking: Geskik vir 10kV, 11kV en 12kV stelsels met 12kV-klas isolasiekoördinasie.
- Metering en beskerming uitset: Sekondêre uitset kan gekonfigureer word vir meetklas en beskermingsklas vereistes.
Werkingsbeginsel
Die LDC-10 / LDC(D)-10 stroomtransformator werk volgens elektromagnetiese induksie. Die primêre geleier gaan deur die transformatorliggaam en dra die primêre stroom. Die magnetiese kern en sekondêre wikkeling genereer ’n proporsionele sekondêre stroomsein vir meters, beskermingsrelaisse of differensiële beskermingsapparate.
Vir meteringtoepassings moet die ST die vereiste verhoudingakkuraatheid en faseskuif onder die geskatte las handhaaf. Vir beskermings- en differensiële beskermingstoepassings moet die sekondêre wikkeling ’n betroubare stroomsein verskaf tydens foutstroomtoestande en koördineer met relaisinstellings en kortsluit weerstandvereistes.
Model Aanduiding
Die modelaanduiding identifiseer die stroomtransformatortipe, enkelwentel muurdeurstruktuur, isolasiemetode, differensiële beskermingopsie en spanningsklas.
| Kode | Betekenis |
|---|---|
| L | Stroomtransformator |
| D | Enkelwentel deurtrek tipe / muurdeurstruktuur |
| C | Porselein-geïsoleerde tipe |
| (D) | Differensiële beskermingkonfigurasie |
| 10 | Spanningsklas identifikasie; geskik vir 10kV stelsels en IEC 12kV-klas isolasiekoördinasie vir 10kV, 11kV en 12kV projekte |
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Geskatte spanningsklas | 10kV / 11kV / 12kV middelspanningsstelsels |
| Hoogste spanning vir toerusting | 12kV klas volgens IEC-styl isolasiekoördinasie |
| Geskatte isolasievlaag | 12/42/75kV verwysing; 10/42/75kV kan gebruik word volgens oorspronklike projekspesifikasie |
| Geskatte frekwensie | 50Hz standaard; 60Hz beskikbaar volgens projekvereiste |
| Geskatte primêre stroom | 600A / 750A / 1000A / 1500A verwysingsreeks |
| Geskatte sekondêre stroom | 5A standaard; 1A kan bevestig word deur tegniese ooreenkoms |
| Geskatte uitset | 10VA vir akkuraatheidsklas 0.5; 15VA vir beskermingsklas verwysing |
| Akkuraatheidsklas | 0.5 vir meting; klas B / beskermingskonfigurasie volgens projekvereiste |
| Geskatte korttyd termiese stroom | 75 × I1n verwysing |
| Geskatte dinamiese stroom | 2.5 × Ith verwysing |
| 10% veelvoud | 15 verwysing |
| Installasiemetode | Binnenshuise muurdeur / paneeldeur installasie |
| Toepaslike standaard | IEC 61869-1 / IEC 61869-2; IEC 60044-1 kan vir erfgoodspesifikasie geraadpleeg word |
Terminaal Merking
Die LDC-10 / LDC(D)-10 stroomtransformator gebruik ’n muurdeur primêre geleieropstelling. Sekondêre terminale is geleë op die terminaalblok kant van die transformatorliggaam en moet volgens die goedgekeurde bedradingsdiagram verbind word.
| Terminaal Merking | Funksie | Toepassingsnota |
|---|---|---|
| P1 / P2 | Primêre stroomrigting | Die verwysings primêre stroomrigting word normaalweg gedefinieer van P1 na P2 deur die muurdeurgeleier. |
| S1 / S2 | Sekondêre wikkeling | Gebruik vir meting, metering of beskerming seinuitset volgens die gekose kernkonfigurasie. |
| Sekondêre terminaalblok | Sekondêre bedrading koppelvlak | Geleë aan die kant van die ST liggaam vir meter-, relais- of beskermingsbedradingverbinding. |
| Monteerplaat | Muurdeur installasiekoppelvlak | Gebruik vir die vasmaak van die ST aan skakelaarmuur, kabinetafskheidingswand of paneelstruktuur. |
Die sekondêre kring mag nie oopgemaak word wanneer die primêre kring onder spanning is nie. Korrekte terminaal polariteit moet nagekom word om meteringakkuraatheid en relaisbeskermingsprestasie te verseker.
Seleksietabel
| Primêre
Stroom (A) |
Sekondêre
Stroom (A) |
Uitset
Klas 0.5 (VA) |
Uitset
Beskerming Klas (VA) |
Korttyd
Termiese Stroom |
Dinamiese Stroom |
10%
Veelvoud |
|---|---|---|---|---|---|---|
| 600 | 5 | 10 | 15 | 75 × I1n | 2.5 × Ith | 15 |
| 750 | ||||||
| 1000 | ||||||
| 1500 |
Nota: Die seleksietabel is gebaseer op die verskafde produkdata vir voorlopige ingenieursverwysing. Finale stroomverhouding, sekondêre stroom, akkuraatheidsklas, geskatte uitset, isolasievlaag, termiese stroom, dinamiese stroom, differensiële beskermingvereiste, terminaalopstelling en toetsvereistes moet bevestig word volgens die goedgekeurde tekening, naamplaat en fabriektoetssertifikaat.
Diensvoorwaardes
- Installasieligging: binnenshuise middelspannings skakelaar of muurdeur kabinetstruktuur
- Stelselspanning: 10kV, 11kV of 12kV klas
- Geskatte frekwensie: 50Hz / 60Hz volgens projekvereiste
- Geskatte isolasievlaag: 12/42/75kV verwysing vir IEC-styl toepassings
- Installasievorm: muurdeur / afskeidingdeur monteer
- Die installasie-omgewing moet vry wees van ernstige besoedeling, korrosiewe gas, ontplofbare medium, swaar geleidende stof en abnormale kondensasie.
Standaarde en Voldoening
Die LDC-10 / LDC(D)-10 stroomtransformator kan verskaf word volgens IEC 61869-1 en IEC 61869-2. IEC 60044-1 mag vir erfgoodprojekspesifikasies geraadpleeg word. Rutinetoeë, diëlektriese toetse, polariteitsverifikasie, verhoudingtoets, akkuraatheidstoets, isolasieweerstand en gedeeltelike ontladingvereistes moet bevestig word volgens die finale tegniese ooreenkoms.
Installasie en Afmetings
Die LDC-10 / LDC(D)-10 reeks is ontwerp vir muurdeur binnenshuise installasie. Die monteerplaat, porselein-geïsoleerde primêre geleier, sekondêre terminaalblok, installasiegate en muur-opening posisie moet bevestig word volgens die goedgekeurde buitelyn tekening voor skakelaarontwerp of produksie.
Buitelyndata
| Item | Verwysingsafmeting / Nota |
|---|---|
| Algehele hoogte verwysing | Ong. 680mm volgens verskafde tekening |
| Muurdeur liggaamshoogte verwysing | Ong. 220–230mm liggaamsafdeling verwysing |
| Primêre deurafdeling verwysing | Ong. 496mm tussen isolasieafdelings volgens tekening |
| Monteerplaat verwysing | 314mm × 314mm met 4 × φ14 monteergate |
| Monteergat spasie verwysing | 277mm / 314mm verwysingslay-out volgens tekening |
| Tekeningbevestiging | Finale buitelyn, muur opening, primêre geleierlengte, monteer afmetings en terminaalposisie moet bevestig word voor produksie |
Veiligheidsnotas
- Bevestig die model, spanningsklas, stroomverhouding, sekondêre stroom, akkuraatheidsklas, las, isolasievlaag en differensiële beskermingvereiste voor installasie.
- Kontroleer muur opening, monteerplaat afmetings, primêre geleier speling, sekondêre terminaal toegang en grondskakelrangskikking teen die goedgekeurde tekening.
- Verbind primêre en sekondêre terminale volgens terminaalmerkings en die projekbedradingsdiagram.
- Die sekondêre kring van ’n stroomtransformator mag nie oopgelaat word wanneer die primêre kring onder spanning is nie.
- Tydens meter of relais onderhoud, kortsluit die ST sekondêre kring voor enige sekondêre bedrading losgemaak word.
- Installasie en onderhoud moet uitgevoer word deur gekwalifiseerde middelspannings elektriese personeel.
Bestelinligting
Verskaf asseblief die volgende inligting wanneer ’n kwotasie aangevra word:
- Produkmodel: LDC-10 of LDC(D)-10
- Stelselspanning: 10kV, 11kV of 12kV
- Toepassingsvereiste: meting, metering, relaisbeskerming of differensiële beskerming
- Geskatte primêre stroom: 600A, 750A, 1000A, 1500A of projek-spesifieke waarde
- Geskatte sekondêre stroom: 5A of 1A
- Akkuraatheidsklas en geskatte uitsetvereiste
- Skakelaarmuurdeur lay-out, monteerplaat vereiste en muur openingsafmetings
- Primêre geleier rigting, terminaal lay-out en vereiste buitelyn tekening
- Hoeveelheid, etikettering, sertifikate, rutinetoeslagverslae en verpakkingsvereistes
Seleksietips
- Bevestig installasie struktuur: Kies hierdie model wanneer die primêre geleier deur ’n skakelaarmuur of kabinetafskheidingswand moet gaan.
- Bevestig spanningsklas: Gebruik 12kV-klas isolasiekoördinasie vir 10kV, 11kV of 12kV middelspanningstoepassings.
- Bevestig stroomverhouding: Kies 600A, 750A, 1000A of 1500A volgens voederlas en beskermingsinstellingsreeks.
- Bevestig toepassingstipe: Gebruik LDC-10 vir standaard kringe, en LDC(D)-10 waar differensiële beskerming vereis word.
- Kontroleer muur-opening afmetings: Verifieer monteerplaat grootte, gatspasie, primêre geleierlengte en terminaalblok posisie voor kabinetproduksie.
- Bevestig sekondêre las: Maak seker dat die gekoppelde meter, relais en bedradinglas ooreenstem met die geskatte uitset van die ST.
GVV’s
FAQs
Q1: Wat is die hoof toepassings van die LDC-10 muurdeur-stroomtransformator?
Die LDC-10 en LDC(D)-10 reekse is spesifiek ontwerp vir 10kV, 11kV en 12kV binnenshuise middelspanning-skakelaartoepassings. Hulle word gebruik waar die primêre geleier deur ‘n kabinetmuur of paneel gaan. Hoofdoele sluit in stroommeting, elektriese energiemetering, standaard relaisbeskerming (LDC-10), en differensiële beskerming (LDC(D)-10). Dit is ideaal vir inkomende en uitgaande voederkabinette wat ‘n deur-muur primêre verbinding benodig.
Q2: Watter isolasievlakke word vir internasionale 12kV-projekte ondersteun?
Vir internasionale projekte ondersteun hierdie reeks IEC-styl 12kV-klas isolasiekoördinasie. Die standaard verwysings-isolasievlak is 12/42/75kV. Afhangende van spesifieke projekdata en unieke stelselvereistes, kan ‘n 10/42/75kV isolasievlak ook gespesifiseer en toegepas word. Die ontwerp voldoen aan die moderne IEC 61869-1 en IEC 61869-2 standaarde, terwyl die IEC 60044-1 standaard slegs vir ouer erfgoodprojekte geraadpleeg kan word.
Q3: Hoe verskil die LDC-10 van die LDC(D)-10 model?
Die keuse tussen die twee modelle hang af van die spesifieke beskermingstipe wat benodig word. Die standaard LDC-10 weergawe is geoptimaliseer vir algemene meet-, metering- en standaard relaisbeskermingskringe. Daarteenoor is die LDC(D)-10 spesifiek gekonfigureer en ontwerp vir differensiële beskermingstoepassings. Beide modelle deel dieselfde fisiese enkelwentel deurtrekstruktuur met porselein-geïsoleerde primêre geleiers en ‘n binnenshuise ST-liggaam, maar verskil in hul interne sekondêre wikkelingskonfigurasies en akkuraatheidsklasse vir hul onderskeie take.
Q4: Kan die sekondêre stroom aangepas word vir spesifieke relais?
Ja, die geskatte sekondêre stroom is standaard op 5A gestel vir die meeste algemene toepassings. Indien die spesifieke relais- of meteringtoerusting egter ‘n laer stroomvereiste het, kan ‘n 1A sekondêre stroom verkry word. Hierdie 1A-konfigurasie moet egter voor bestelling deur ‘n tegniese ooreenkoms met die vervaardiger bevestig word om te verseker dat die transformator korrek gespesifiseer en vervaardig word vir u unieke stelselvereistes.
Q5: Is hierdie transformators geskik vir 60Hz kragstelsels?
Ja, die LDC-10 en LDC(D)-10 reekse is ontwerp om buigsaamheid vir verskillende globale kragstelsels te bied. Terwyl hulle standaard vir 50Hz-stelsels ontwerp is, kan hulle volgens projekvereistes ook vir 60Hz bedryfsfrekwensie gespesifiseer en vervaardig word. Dit maak hulle geskik vir ‘n wye reeks internasionale binnenshuise middelspanning-verspreidingsstelsels. Kontak die vervaardiger met u spesifieke frekwensievereiste tydens die bestelproses om die korrekte kernmateriaal en wikkelingspesifikasies te bevestig.
Q6: Wanneer moet IEC 60044-1 standaarde vir hierdie produkte toegepas word?
Die IEC 60044-1 standaard word slegs vir ouer erfgoodprojekte of spesifieke bestaande installasies aanbeveel. Vir alle nuwe projekte, opgraderings en internasionale toepassings, moet die moderne IEC 61869-1 en IEC 61869-2 standaarde toegepas word. Instandhouding van die porselein-geïsoleerde primêre geleier en die binnenshuise ST-liggaam behels visuele inspeksies vir krake, skoonmaak van stof, en die monitering van termiese punte. Raadpleeg die vervaardiger se spesifieke instandhoudingshandleiding vir gedetailleerde beproeiings- en diensintervalle.
Q7: Waarom is ‘n muurdeur-ontwerp vir skakelaartoepassings verkieslik?
Die muurdeur-ontwerp word verkies waar die primêre geleier fisies deur ‘n kabinetmuur, paneel of afskeidingsstruktuur moet gaan. Hierdie enkelwentel deurtrekstruktuur minimaliseer die behoefte aan eksterne hoogspanning-verbindings en verhoog die algehele stelselveiligheid. Die porselein-isolasie op die primêre geleier, gekombineer met die stewig gemonteerde binnenshuise ST-liggaam, bied uitstekende meganiese stabiliteit en betroubare isolasie in 10kV, 11kV en 12kV middelspanning-omgewings, wat dit ideaal maak vir kompakte binnenshuise verspreidingsstelsels.
