نظرة عامة على المنتج
تم تصميم محول التيار الجداري الداخلي LDC-10 / LDC(D)-10 لتطبيقات معدات التوزيع ذات الجهد المتوسط، حيث يمر الموصل الأولي عبر جدار الخزانة أو اللوحة أو هيكل الحاجز. ويُستخدم هذا المحول لقياس التيار، وقياس الطاقة الكهربائية، والحماية بواسطة المرحلات، والحماية التفاضلية في أنظمة التيار المتردد الداخلية بجهد 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت.
يستخدم المنتج هيكلًا أحادي اللفة من النوع الجداري، مع عزل خزفي للموصل الأولي وجسم محول تيار داخلي مثبّت على جدار معدات التوزيع. وتُستخدم النسخة LDC-10 للدوائر القياسية الخاصة بالقياس والحماية، بينما تكون نسخة LDC(D)-10 مهيأة لتطبيقات الحماية التفاضلية. وللمشاريع الدولية، يمكن تحديد هذه السلسلة بتنسيق عزل وفق المعيار الدولي IEC لفئة الجهد 12 كيلوفولت، باستخدام عادةً مستوى العزل المرجعي 12/42/75 كيلوفولت.
نوع المنتج
| البند | المواصفات |
|---|---|
| اسم المنتج | محول تيار جداري داخلي |
| سلسلة الموديل | LDC-10 / LDC(D)-10 |
| هيكل المنتج | محول تيار جداري داخلي أحادي اللفة |
| هيكل العزل | موصل أولي معزول بالخزف مع جسم محول تيار داخلي |
| فئة الجهد | أنظمة جهد متوسط بجهد 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت |
| مستوى العزل المقنن | مرجع 12/42/75 كيلوفولت؛ ويمكن استخدام 10/42/75 كيلوفولت عند تحديده في بيانات المشروع |
| التردد المقنن | 50 هرتز / 60 هرتز حسب متطلبات المشروع |
| تيار الثانوي المقنن | 5 أمبير قياسي؛ ويمكن تأكيد 1 أمبير بموجب اتفاق فني |
| نوع التطبيق | القياس، وقياس الطاقة، والحماية بواسطة المرحلات، والحماية التفاضلية |
| المعيار المطبق | IEC 61869-1 / IEC 61869-2؛ ويمكن الرجوع إلى IEC 60044-1 للمشاريع القديمة |

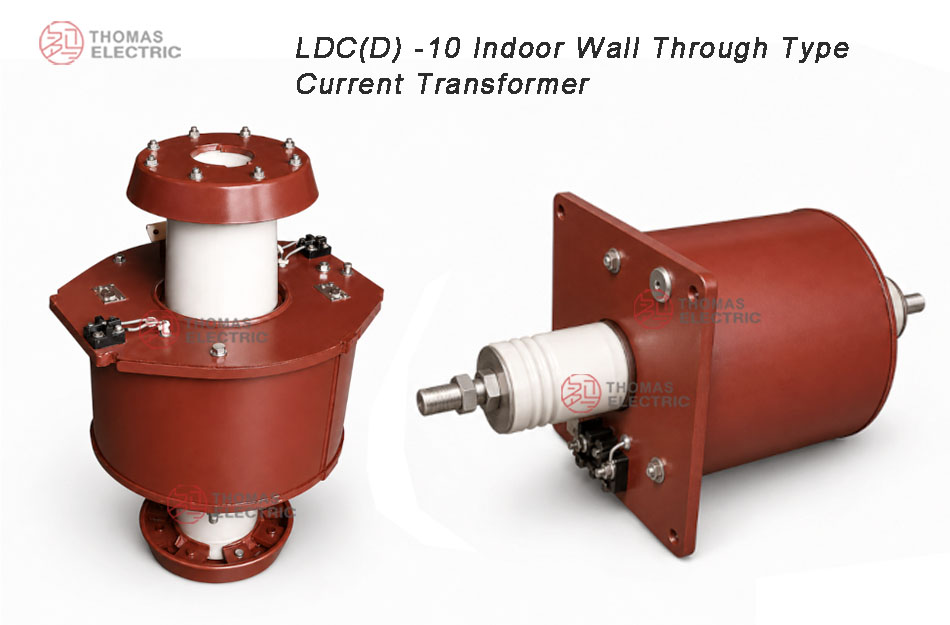

عرض المنتج
التطبيقات
- أنظمة التوزيع الداخلية ذات الجهد المتوسط بجهد 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
- نقاط قياس التيار التي تعبر جدار معدات التوزيع أو حاجز اللوحة
- دوائر قياس التيار وقياس الطاقة الكهربائية
- دوائر الحماية بواسطة المرحلات والحماية التفاضلية
- خزائن التغذية الداخلة والخارجة التي تتطلب توصيلًا أوليًا يخترق الجدار
- اللوحات ذات الجهد المتوسط التي تتطلب ترتيب موصل أولي معزول بالخزف
الميزات
- هيكل جداري: مصمم للتثبيت عبر جدار معدات التوزيع أو حاجز الخزانة أو فتحة اللوحة.
- تصميم أولي أحادي اللفة: مناسب لتطبيقات التغذية ذات التيار العالي حيث يمر الموصل الأولي عبر هيكل محول التيار.
- عزل خزفي: يستخدم الجزء الأولي عزلًا خزفيًا لتطبيقات الجهد المتوسط الداخلية.
- خيار الحماية التفاضلية: تُستخدم LDC(D)-10 عندما يتطلب نظام الحماية إدخال تيار تفاضلي.
- تعبير الجهد وفق IEC: مناسب لأنظمة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت مع تنسيق عزل لفئة 12 كيلوفولت.
- إخراج للقياس والحماية: يمكن تهيئة الإخراج الثانوي لتلبية متطلبات فئة القياس وفئة الحماية.
مبدأ العمل
يعمل محول التيار LDC-10 / LDC(D)-10 وفقًا لمبدأ الحث الكهرومغناطيسي. يمر الموصل الأولي عبر جسم المحول ويحمل التيار الأولي. ويولد القلب المغناطيسي واللفة الثانوية إشارة تيار ثانوي متناسبة لأجهزة القياس أو مرحلات الحماية أو أجهزة الحماية التفاضلية.
بالنسبة لتطبيقات القياس، يجب أن يحافظ محول التيار على دقة النسبة والإزاحة الطورية المطلوبتين تحت الحمل المقنن. أما بالنسبة لتطبيقات الحماية والحماية التفاضلية، فيجب أن توفر اللفة الثانوية إشارة تيار موثوقة أثناء ظروف التيارات العطل، وأن تنسق مع إعدادات المرحلات ومتطلبات تحمل الدوائر القصيرة.

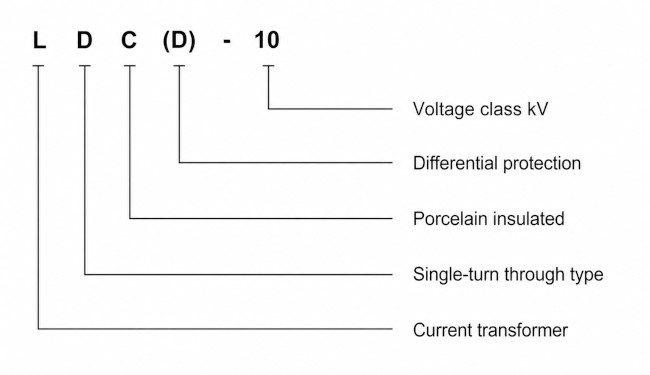

ترميز الموديل
يحدد ترميز الموديل نوع محول التيار، وهيكله الجداري أحادي اللفة، وطريقة العزل، وخيار الحماية التفاضلية، وفئة الجهد.
| الرمز | المعنى |
|---|---|
| L | محول تيار |
| D | نوع أحادي اللفة / هيكل جداري |
| C | نوع معزول بالخزف |
| (D) | تهيئة للحماية التفاضلية |
| 10 | تحديد فئة الجهد؛ مناسب لأنظمة 10 كيلوفولت وتنسيق عزل لفئة 12 كيلوفولت وفق IEC للمشاريع بجهد 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت |
البيانات الفنية
| البند | المواصفات |
|---|---|
| فئة الجهد المقنن | أنظمة جهد متوسط بجهد 10 كيلوفولت / 11 كيلوفولت / 12 كيلوفولت |
| أعلى جهد للمعدات | فئة 12 كيلوفولت وفق تنسيق العزل على غرار IEC |
| مستوى العزل المقنن | مرجع 12/42/75 كيلوفولت؛ ويمكن استخدام 10/42/75 كيلوفولت وفق مواصفات المشروع الأصلية |
| التردد المقنن | 50 هرتز قياسي؛ و60 هرتز متاح حسب متطلبات المشروع |
| التيار الأولي المقنن | نطاق مرجعي: 600 أمبير / 750 أمبير / 1000 أمبير / 1500 أمبير |
| التيار الثانوي المقنن | 5 أمبير قياسي؛ ويمكن تأكيد 1 أمبير بموجب اتفاق فني |
| الإخراج المقنن | 10 فولت أمبير لفئة الدقة 0.5؛ و15 فولت أمبير كمرجع لفئة الحماية |
| فئة الدقة | 0.5 للقياس؛ وفئة B / تهيئة الحماية حسب متطلبات المشروع |
| تيار حراري مقنن لفترة قصيرة | 75 × I1n مرجعي |
| التيار الديناميكي المقنن | 2.5 × Ith مرجعي |
| مضاعف 10% | 15 مرجعي |
| طريقة التركيب | تركيب جداري داخلي / تركيب عبر اللوحة |
| المعيار المطبق | IEC 61869-1 / IEC 61869-2؛ ويمكن الرجوع إلى IEC 60044-1 للمواصفات القديمة |
ترميز الأطراف
يستخدم محول التيار LDC-10 / LDC(D)-10 ترتيبًا جداريًا للموصل الأولي. وتقع الأطراف الثانوية على جانب لوحة الأطراف في جسم المحول، ويجب توصيلها وفقًا لمخطط الأسلاك المعتمد.
| ترميز الطرف | الوظيفة | ملاحظة التطبيق |
|---|---|---|
| P1 / P2 | اتجاه التيار الأولي | يُعرَّف اتجاه التيار الأولي المرجعي عادةً من P1 إلى P2 عبر الموصل الجداري. |
| S1 / S2 | اللفة الثانوية | تُستخدم لإخراج إشارة القياس أو قياس الطاقة أو الحماية وفقًا لهيكلة القلب المختارة. |
| لوحة الأطراف الثانوية | واجهة توصيل الأسلاك الثانوية | تقع على جانب جسم محول التيار لتوصيل أسلاك أجهزة القياس أو المرحلات أو الحماية. |
| لوحة التثبيت | واجهة التركيب الجداري | تُستخدم لتثبيت محول التيار على جدار معدات التوزيع أو حاجز الخزانة أو هيكل اللوحة. |
يجب ألا تكون الدائرة الثانوية مفتوحة أثناء تشغيل الدائرة الأولية. ويجب الانتباه إلى قطبية الأطراف الصحيحة لضمان دقة القياس وأداء الحماية بواسطة المرحلات.
جدول الاختيار
| التيار الأولي (أمبير) |
التيار الثانوي (أمبير) |
الإخراج فئة 0.5 (فولت أمبير) |
الإخراج فئة الحماية (فولت أمبير) |
التيار الحراري لفترة قصيرة |
التيار الديناميكي |
مضاعف 10% |
|---|---|---|---|---|---|---|
| 600 | 5 | 10 | 15 | 75 × I1n | 2.5 × Ith | 15 |
| 750 | ||||||
| 1000 | ||||||
| 1500 |
ملاحظة: يستند جدول الاختيار إلى بيانات المنتج المقدمة كمرجع هندسي أولي. ويجب تأكيد نسبة التيار النهائية، والتيار الثانوي، وفئة الدقة، والإخراج المقنن، ومستوى العزل، والتيار الحراري، والتيار الديناميكي، ومتطلبات الحماية التفاضلية، وترتيب الأطراف، ومتطلبات الاختبار وفق الرسم المعتمد ولوح البيانات وتقرير اختبار المصنع.
ظروف التشغيل
- مكان التركيب: معدات توزيع داخلية ذات جهد متوسط أو هيكل خزانة جداري
- جهد النظام: فئة 10 كيلوفولت أو 11 كيلوفولت أو 12 كيلوفولت
- التردد المقنن: 50 هرتز / 60 هرتز حسب متطلبات المشروع
- مستوى العزل المقنن: مرجع 12/42/75 كيلوفولت للتطبيقات وفق IEC
- شكل التركيب: تركيب جداري / تركيب عبر الحاجز
- يجب أن يكون بيئة التركيب خالية من التلوث الشديد، والغازات المسببة للتآكل، والوسط المتفجر، والغبار الموصل بكثافة عالية، والتكثف غير الطبيعي.
المعايير والامتثال
يمكن توريد محول التيار LDC-10 / LDC(D)-10 وفقًا للمعيارين IEC 61869-1 وIEC 61869-2. ويمكن الرجوع إلى المعيار IEC 60044-1 للمواصفات الخاصة بالمشاريع القديمة. ويجب تأكيد متطلبات الاختبارات الروتينية، واختبارات العزل الكهربائي، والتحقق من القطبية، واختبار النسبة، واختبار الدقة، ومقاومة العزل، والتفريغ الجزئي وفق الاتفاق الفني النهائي.

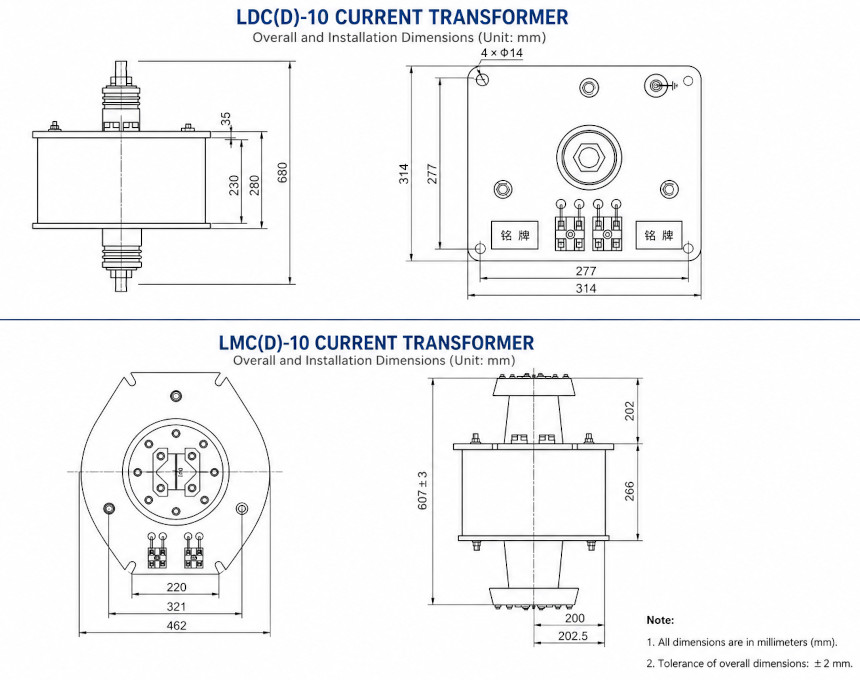

التركيب والأبعاد
تم تصميم سلسلة LDC-10 / LDC(D)-10 للتركيب الداخلي الجداري. ويجب تأكيد لوحة التثبيت، والموصل الأولي المعزول بالخزف، ولوحة الأطراف الثانوية، وفتحات التركيب، وموضع فتحة الجدار وفق الرسم العام المعتمد قبل تصميم أو تصنيع معدات التوزيع.
البيانات العامة
| البند | البعد المرجعي / الملاحظة |
|---|---|
| الارتفاع الكلي المرجعي | حوالي 680 مم وفق الرسم المقدم |
| ارتفاع جسم العبور الجداري المرجعي | مرجع قسم الجسم حوالي 220–230 مم |
| قسم العبور الأولي المرجعي | حوالي 496 مم بين أقسام العزل وفق الرسم |
| لوحة التثبيت المرجعية | 314 مم × 314 مم مع 4 فتحات تركيب قطرها φ14 |
| تباعد فتحات التثبيت المرجعي | تخطيط مرجعي 277 مم / 314 مم وفق الرسم |
| تأكيد الرسم | يجب تأكيد المخطط العام، وفتحة الجدار، وطول الموصل الأولي، وأبعاد التثبيت، وموضع الأطراف قبل بدء الإنتاج |
ملاحظات السلامة
- تأكد من الموديل، وفئة الجهد، ونسبة التيار، والتيار الثانوي، وفئة الدقة، والحمل، ومستوى العزل، ومتطلبات الحماية التفاضلية قبل التركيب.
- تحقق من فتحة الجدار، وأبعاد لوحة التثبيت، والمسافة الصافية للموصل الأولي، ووصول الأطراف الثانوية، وترتيب التأريض مقابل الرسم المعتمد.
- وصّل الأطراف الأولية والثانوية وفق ترميز الأطراف ومخطط الأسلاك الخاص بالمشروع.
- يجب ألا تُترك دائرة محول التيار الثانوية مفتوحة أثناء تشغيل الدائرة الأولية.
- أثناء صيانة أجهزة القياس أو المرحلات، قصّر دائرة محول التيار الثانوية قبل فصل أي أسلاك ثانوية.
- يجب أن يتم التركيب والصيانة بواسطة فنيين مؤهلين في مجال الكهرباء ذات الجهد المتوسط.
معلومات الطلب
يرجى تقديم المعلومات التالية عند طلب عرض سعر:
- موديل المنتج: LDC-10 أو LDC(D)-10
- جهد النظام: 10 كيلوفولت أو 11 كيلوفولت أو 12 كيلوفولت
- متطلبات التطبيق: القياس، وقياس الطاقة، والحماية بواسطة المرحلات، أو الحماية التفاضلية
- التيار الأولي المقنن: 600 أمبير أو 750 أمبير أو 1000 أمبير أو 1500 أمبير أو قيمة محددة حسب المشروع
- التيار الثانوي المقنن: 5 أمبير أو 1 أمبير
- فئة الدقة ومتطلبات الإخراج المقنن
- تخطيط العبور الجداري لمعدات التوزيع، ومتطلبات لوحة التثبيت، وأبعاد فتحة الجدار
- اتجاه الموصل الأولي، وترتيب الأطراف، والرسم العام المطلوب
- الكمية، والملصقات، والشهادات، وتقارير الاختبارات الروتينية، ومتطلبات التغليف
نصائح الاختيار
- تأكيد هيكل التركيب: اختر هذا الموديل عندما يجب أن يمر الموصل الأولي عبر جدار معدات التوزيع أو حاجز الخزانة.
- تأكيد فئة الجهد: استخدم تنسيق عزل لفئة 12 كيلوفولت لتطبيقات الجهد المتوسط بجهد 10 كيلوفولت أو 11 كيلوفولت أو 12 كيلوفولت.
- تأكيد نسبة التيار: اختر 600 أمبير أو 750 أمبير أو 1000 أمبير أو 1500 أمبير وفقًا لحمل التغذية ونطاق إعدادات الحماية.
- تأكيد نوع التطبيق: استخدم LDC-10 للدوائر القياسية، وLDC(D)-10 عندما تكون الحماية التفاضلية مطلوبة.
- التحقق من أبعاد فتحة الجدار: تحقق من حجم لوحة التثبيت، وتباعد الثقوب، وطول الموصل الأولي، وموضع لوحة الأطراف قبل تصنيع الخزانة.
- تأكيد الحمل الثانوي: تأكد من أن الحمل الناتج عن أجهزة القياس والمرحلات والأسلاك يتوافق مع الإخراج المقنن لمحول التيار.
