Produk Oorsig
Die LMZ-10 / LMZJ1-10 stroomtransformator is ‘n binnenshuise muur-deur busbar-tipe epoksiehars gegote stroomtransformator wat ontwerp is vir middelspanning wisselstroom kragstelsels. Dit is geskik vir 10kV, 11kV en 12kV klasse skakelaars en verspreidingsisteme met ‘n nominale frekwensie van 50Hz. Die produk word hoofsaaklik gebruik vir stroommeting, elektriese energiemeting en relaaisbeskerming in binnenshuise skakelaars, verspreidingskaste en busbar-stelsels.
Hierdie reeks gebruik ‘n busbar deur-tipe struktuur. Die primêre geleier of busbar gaan deur die sentrale opening van die stroomtransformator, terwyl die sekondêre wikkelings op die ysterkern gewikkel is en saam met epoksiehars isolasie gegiet word. Die monteerplaat, nominaalplaat, aardingsbout en installasiegate is geïntegreer vir kabinetinstallasie. LMZ-10 word hoofsaaklik gebruik vir algemene middelspannings stroomreekse, terwyl LMZJ1-10 gebruik word vir hoër stroomgraderings en uitgebreide uitsetvereistes.
Produk Tipe
| Item | Spesifikasie |
|---|---|
| Produk naam | Binnenshuise Muur-Deur Busbar-Tipe Epoksiehars Gegote Stroomtransformator |
| Model reeks | LMZ-10 / LMZJ1-10 |
| Produk struktuur | Muur-deur busbar tipe, binnenshuise epoksiehars gegote struktuur |
| Voltasie klas | 10kV, 11kV en 12kV klas middelspannings stelsels |
| Nominale frekwensie | 50Hz |
| Nominale sekondêre stroom | 5A |
| Installasie plek | Binnenshuise skakelaars en verspreidingskaste |
| Tipes toepassings | Stroommeting, energiemeting, relaaisbeskerming, busbar stroommonitering |

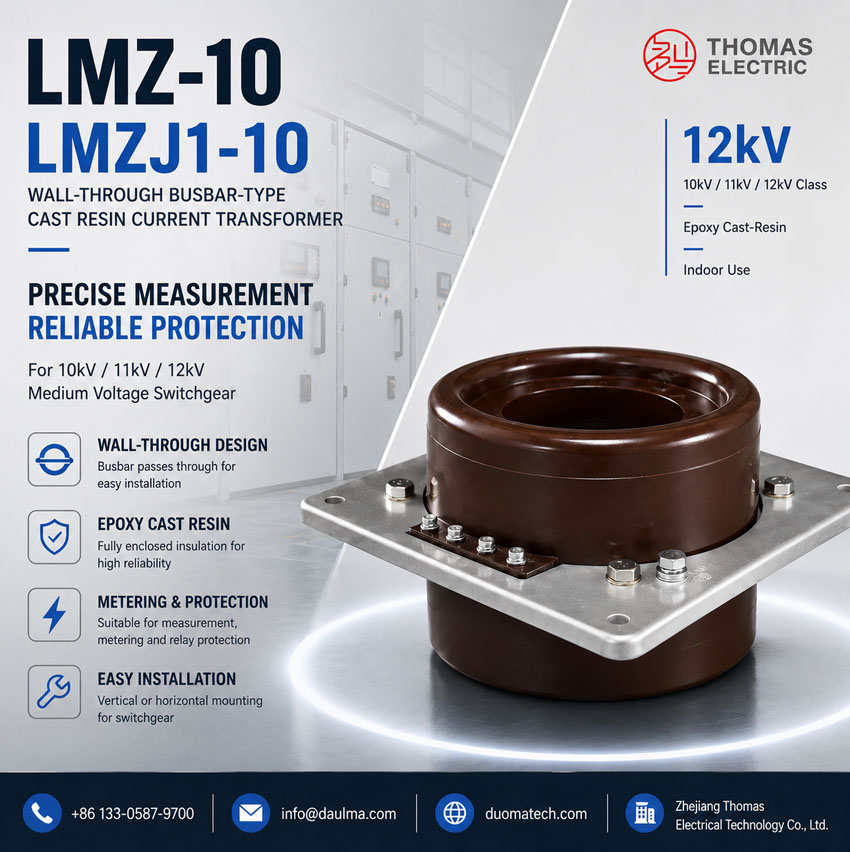

Produk Vertoning
Toepassings
- 10kV, 11kV en 12kV klas binnenshuise middelspannings verspreidingsisteme
- Middelspannings skakelaars en volledige elektriese kaste
- Busbar stroommeting en energiemeting stroombane
- Relaaisbeskerming en oorstroom beskerming stroombane
- Kragmonitering stelsels vir industriële en nutsverspreidings kamers
- Heropbou of vervangingsprojekte wat kompakte deur-busbar ST installasie vereis
Eienskappe
- Muur-deur busbar-tipe struktuur: Die primêre busbar gaan deur die sentrale opening, wat die produk geskik maak vir busbar stroommeting en deur-paneel kabinetinstallasie.
- Epoksiehars gegote isolasie: Die ysterkern en sekondêre wikkelings is in epoksiehars gegiet vir stabiele binnenshuise isolasie prestasie, meganiese beskerming en kompakte installasie.
- LMZ en LMZJ1 opsies: LMZ-10 dek algemene middelspannings metingreekse, terwyl LMZJ1-10 hoër primêre stroomgraderings en uitgebreide uitsetkonfigurasies ondersteun.
- Metings- en beskermingsgebruik: Naukeurigheids kombinasies soos 0.5/3, 0.5/10P en 0.5/0.5 kan gekies word volgens metering en relaaisbeskermingsvereistes.
- 5A sekondêre uitset: Standaard sekondêre stroom is geskik vir algemene meters, relais en moniterings toestelle.
- Kabinet-vriendelike installasie: Die produk sluit ‘n monteerplaat, aardingsbout, nominaalplaat en installasiegate in vir veilige skakelaar samestelling.
Beginsel
Die LMZ-10 / LMZJ1-10 stroomtransformator werk volgens elektromagnetiese induksie. Die primêre busbar of geleier gaan deur die sentrale opening en tree op as die primêre stroombaan. Wanneer stroom deur die primêre geleier vloei, word magnetiese fluks in die ysterkern gegenereer. Die sekondêre wikkeling lewer ‘n proporsionele 5A stroomsein aan die gekoppelde meter, relais of beskermingstoestel.
Vir metering stroombane, verskaf die ST ‘n proporsionele stroomsein binne die vereiste akkuraatheidsklas. Vir relaaisbeskerming stroombane, moet die beskermingskern ‘n bruikbare sekondêre sein lewer onder fout-stroom toestande en moet gekies word volgens die relaisinstelling, sekondêre las en stelsel foutvlak.
Model Aanduiding
Die model kode kan soos volg geïnterpreteer word:
| Kode | Betekenis |
|---|---|
| L | Stroomtransformator |
| M | Busbar-tipe / bus-tipe struktuur |
| Z | Epoksiehars giet isolasie |
| J1 | Uitgebreide uitset / versterkte ontwerp reeks |
| 10 | Nominale voltasie klas: 10kV |
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Nominale voltasie | 10kV klas, geskik vir 10kV, 11kV en 12kV klas binnenshuise stelsels |
| Nominale frekwensie | 50Hz |
| Nominale sekondêre stroom | 5A |
| Nominale primêre stroom | 300A tot 5000A afhangende van gekose model en verhouding |
| Akkuraatheid klas kombinasie | 0.5/3, 0.5/10P, 0.5/0.5 of projek-spesifieke kombinasie |
| Nominale sekondêre las | 10VA, 15VA, 40VA, 60VA, 80VA of 100VA volgens model en verhouding |
| 10P akkuraatheid limiet faktor | 10 of 15 volgens beskermingskonfigurasie |
| Isolasie tipe | Binnenshuise epoksiehars giet isolasie |
| Installasie | Muur-deur busbar monteer met vasgemonteerde monteerplaat |
| Toepaslike standaard | IEC standaard en GB1208-87 stroomtransformator vereistes |
Seleksie Tabel
Die volgende tabel som algemene LMZ-10 / LMZJ1-10 seleksie data op. Lang koppe is in meerdere lyne gewrap vir responsiewe webwerf vertoning. Gedeelde parameters is gegroepeer om herhaalde waardes te verminder en leesbaarheid te verbeter.
| Tipe | Nominale
Voltasie |
Primêre
Stroom (A) |
Nominale
Sekondêre Stroom (A) |
Akkuraatheid
Klas |
Sekondêre
Las Klas 0.5 (VA) |
Sekondêre
Las Klas 3 (VA) |
Sekondêre
Las |
Akkuraatheid
Limiet Faktor: 10P |
|---|---|---|---|---|---|---|---|---|
| LMZ-10 | 10KV
11KV 12KV |
300–1000 | 5 | 0.5/3 | 10 | 15 | 10 | |
| 1500 | 0.5/10P | 40 | 80 | 15 | ||||
| LMZJ1-10 | 2000, 3000 4000, 5000 |
60 | 100 | |||||
| 2000–3000 | 60 | 100 | ||||||
| 4000–5000 | 60 | 100 |
Nota: Finale stroomverhouding, las, beskermingsklas en akkuraatheid limiet faktor moet bevestig word volgens projekvereistes, naamplaat data en fabriekstoets verslag.
Diens Toestande
- Installasie plek: binnenshuise middelspannings skakelaars
- Hoogte bo seevlak: nie meer as 1000m tensy anders aangedui
- Omgewingstemperatuur: -5°C tot +40°C
- Relatiewe humiditeit: minder as 85% by 20°C verwysings toestand
- Die produk moet geïnstalleer word op ‘n plek sonder ernstige vibrasie, korrosiewe gas, ontplofbare medium, geleidende stof, swaar besoedeling en abnormale kondensasie.
- Die produk het vibrasietoets toestande deurstaan gelykstaande aan 0.4g drie-sinus golwe onder verwysingsvereistes.
Standaarde en Nakoming
Die LMZ-10 / LMZJ1-10 stroomtransformator voldoen aan IEC standaard en GB1208-87 stroomtransformator vereistes. Roetine inspeksie items mag insluit verhouding verifikasie, polariteit nagaan, akkuraatheidstoets, isolasie weerstandtoets, kragfrekwensie spanningstoets, voorkoms inspeksie en terminaal merking verifikasie. Finale aanvaarding moet gebaseer wees op die naamplaat data, toets sertifikaat en tegniese ooreenkoms.
Installasie en Afmetings
Die LMZ-10 / LMZJ1-10 reeks is ontwerp vir binnenshuise muur-deur busbar installasie. Die busbar of geleier gaan deur die sentrale opening, terwyl die monteerplaat vas installasiegate verskaf. Finale afmetings, gate grootte, busbar vryspeling en monteer gate posisie moet bevestig word met die goedgekeurde tekening voor skakelaar produksie.
Afmetings
| Tipe | Nominale Primêre Stroom (A) |
Akkuraatheid Klas |
L (mm) |
C (mm) |
D (mm) |
d (mm) |
A1 (mm) |
A2 (mm) |
B1 (mm) |
B2 (mm) |
Gewig (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LMZ-10 | 300 | 0.5/3 0.5/10P |
220 | 125 | 136 | 33 | 140 | 170 | 206 | 236 | 7.5 |
| 400 | 136 | 43 | |||||||||
| 500–600 750–800 1000 |
0.5/10P | 225 | 132 | 173 240 |
53 63 85 |
165 | 195 | 230 | 260 | 8.2 | |
| LMZJ1-10 | 1500–2000 3000 4000 |
0.5/10P | 276 | 173 177 168 |
240 256 305 |
128 143 170 |
256 | 296 | 346 | 346 | 25.8 |
| 5000 | 276 | 168 | 305 | 170 | 300 | 340 | 420 | 420 | 26.5 |
Eenheid: mm. Finale afmetings is onderworpe aan die goedgekeurde tekening en gekose spesifikasie.
Veiligheid Notas
- Bevestig die model, stroomverhouding, akkuraatheidsklas, las en opening grootte voor installasie.
- Kontroleer dat die busbar of geleier grootte ooreenstem met die gate afmeting en isolasie vryspeling vereistes.
- Installeer die ST volgens die goedgekeurde skakelaar tekening en handhaaf voldoende fase-na-fase en fase-na-grond vryspelings.
- Koppel sekondêre terminale volgens polariteitsmerke en die projek bedradings diagram.
- Die sekondêre stroombaan van ‘n stroomtransformator mag nie oopsluit word wanneer die primêre stroombaan onder spanning is nie.
- Tydens meter of relais vervanging, kortsluit die ST sekondêre stroombaan voor enige sekondêre bedrading ontkoppel word.
- Installasie en onderhoud moet uitgevoer word deur gekwalifiseerde middelspannings elektriese personeel.
Bestel Inligting
Verskaf asseblief die volgende inligting wanneer u bestel of ‘n kwotasie aanvra:
- Produk model: LMZ-10 of LMZJ1-10
- Nominale primêre stroom en nominale sekondêre stroom
- Akkuraatheidsklas kombinasie, soos 0.5/3 of 0.5/10P
- Nominale sekondêre las vir elke kern
- Beskermings akkuraatheid limiet faktor indien 10P kern benodig word
- Busbar grootte, opening afmeting en skakelaar uitleg
- Installasie tekening, terminaal rigting en monteerplaat vereiste
- Hoeveelheid, sertifikate, roetine toets verslag, etikettering en verpakking vereistes
Seleksie Gids
- Bevestig stelsel voltasie: Kies LMZ-10 / LMZJ1-10 vir 10kV, 11kV en 12kV klas binnenshuise middelspannings stelsels.
- Kies model tipe: Gebruik LMZ-10 vir algemene 300A–1500A toepassings en LMZJ1-10 vir hoër stroomreekse tot 5000A.
- Bevestig stroomverhouding: Kies die nominale primêre stroom volgens invoer las, kontinue stroom en beskermingsreeks.
- Spesifiseer akkuraatheidsklas: Gebruik 0.5/3 vir meting gefokusde stroombane en 0.5/10P waar beskermingsuitset benodig word.
- Kontroleer las: Verseker dat gekoppelde meters, relais en sekondêre bedrading las nie die nominale sekondêre uitset oorskry nie.
- Verifieer afmetings: Kontroleer opening grootte, busbar vryspeling, algehele afmeting en monteer gate posisie voor skakelaar produksie.
- Bevestig dokumente: Spesifiseer standaard, roetine toets verslag, naamplaat taal, tekening goedkeuring en verpakking vereistes indien nodig.
