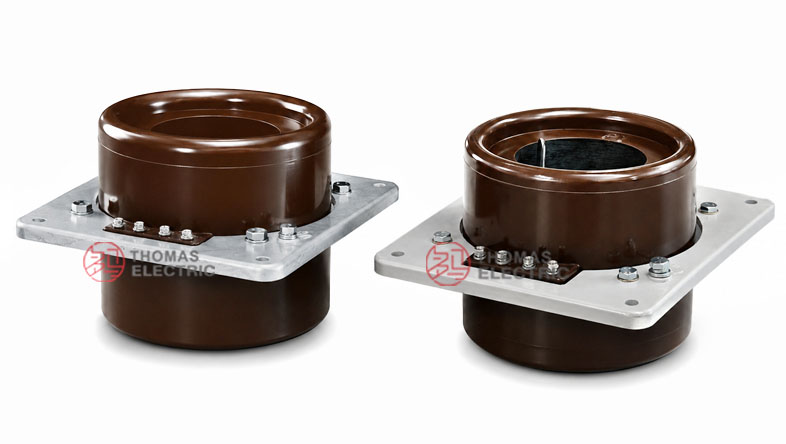

LMZ-10, LMZJ1-10 ওয়াল-থ্রু বাসবার-টাইপ কাস্ট রেজিন কারেন্ট ট্রান্সফরমার

পণ্যের সারসংক্ষেপ

LMZ-10 / LMZJ1-10 কারেন্ট ট্রান্সফরমার হল মাঝারি ভোল্টেজের AC পাওয়ার সিস্টেমের জন্য ডিজাইন করা একটি ইনডোর ওয়াল-থ্রু বাসবার-টাইপ এপোক্সি রেজিন কাস্ট কারেন্ট ট্রান্সফরমার। এটি 50Hz রেটেড ফ্রিকোয়েন্সি সহ 10kV, 11kV এবং 12kV ক্লাসের সুইচগিয়ার ও ডিস্ট্রিবিউশন সিস্টেমের জন্য উপযুক্ত। এই পণ্যটি মূলত ইনডোর সুইচগিয়ার, ডিস্ট্রিবিউশন ক্যাবিনেট এবং বাসবার সিস্টেমে কারেন্ট মাপজোখ, বৈদ্যুতিক শক্তি মিটারিং এবং রিলে প্রোটেকশনের জন্য ব্যবহৃত হয়।

এই সিরিজটি একটি বাসবার থ্রু-টাইপ কাঠামো গ্রহণ করে। প্রাইমারি কন্ডাক্টর বা বাসবার কারেন্ট ট্রান্সফরমারের কেন্দ্রীয় খোলার মধ্য দিয়ে চলে যায়, অপরদিকে সেকেন্ডারি ওয়াইন্ডিংগুলি আয়রন কোরের উপর জড়ানো থাকে এবং এপোক্সি রেজিন ইনসুলেশনের সাথে একসাথে কাস্ট করা হয়। ক্যাবিনেট ইনস্টলেশনের জন্য মাউন্টিং প্লেট, রেটিং প্লেট, আর্থিং বোল্ট এবং ইনস্টলেশন হোলগুলি একীভূত করা হয়েছে। LMZ-10 মূলত সাধারণ মাঝারি ভোল্টেজের কারেন্ট রেঞ্জের জন্য ব্যবহৃত হয়, অপরদিকে LMZJ1-10 উচ্চতর কারেন্ট রেটিং এবং এক্সটেন্ডেড আউটপুট প্রয়োজনীয়তার জন্য ব্যবহৃত হয়।

পণ্যের ধরন

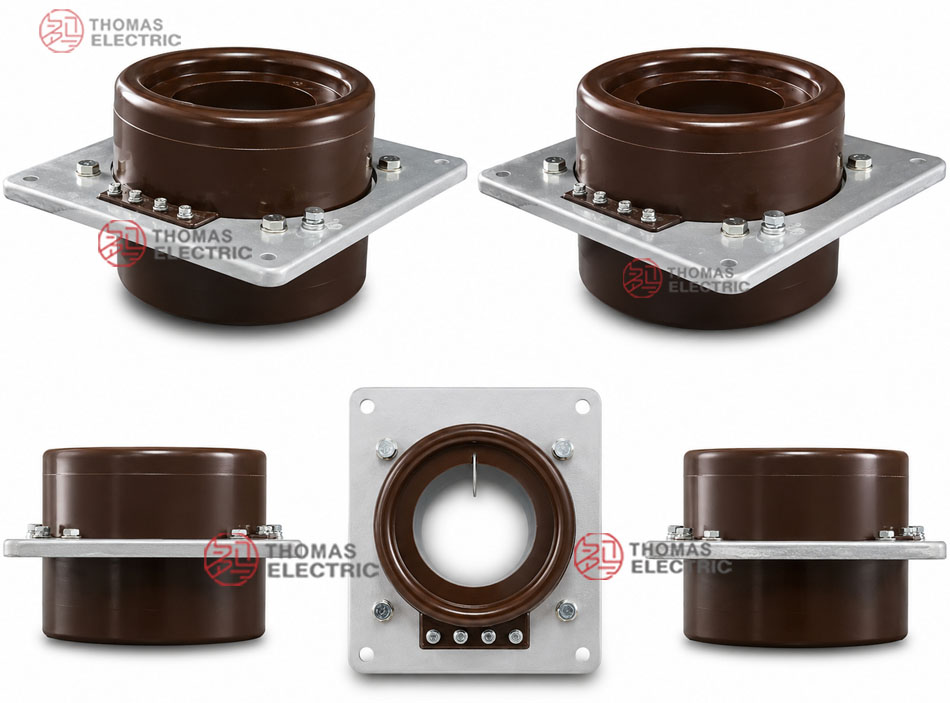

পণ্য প্রদর্শন

অ্যাপ্লিকেশন

• 10kV, 11kV এবং 12kV ক্লাসের ইনডোর মাঝারি ভোল্টেজ ডিস্ট্রিবিউশন সিস্টেম
• মাঝারি ভোল্টেজ সুইচগিয়ার এবং সম্পূর্ণ ইলেকট্রিক্যাল ক্যাবিনেট
• বাসবার কারেন্ট মাপজোখ এবং এনার্জি মিটারিং সার্কিট
• রিলে প্রোটেকশন এবং ওভারকারেন্ট প্রোটেকশন সার্কিট
• শিল্প ও ইউটিলিটি ডিস্ট্রিবিউশন রুমের জন্য পাওয়ার মনিটরিং সিস্টেম
• কমপ্যাক্ট থ্রু-বাসবার CT ইনস্টলেশন প্রয়োজনীয় রিট্রোফিট বা প্রতিস্থাপন প্রকল্প

বৈশিষ্ট্য

• ওয়াল-থ্রু বাসবার-টাইপ কাঠামো: প্রাইমারি বাসবার কেন্দ্রীয় খোলার মধ্য দিয়ে চলে যায়, যা বাসবার কারেন্ট মাপজোখ এবং থ্রু-প্যানেল ক্যাবিনেট ইনস্টলেশনের জন্য পণ্যটিকে উপযুক্ত করে তোলে।
• এপোক্সি রেজিন কাস্ট ইনসুলেশন: আয়রন কোর এবং সেকেন্ডারি ওয়াইন্ডিংগুলি এপোক্সি রেজিনে কাস্ট করা হয় যাতে স্থিতিশীল ইনডোর ইনসুলেশন পারফরম্যান্স, মেকানিক্যাল প্রোটেকশন এবং কমপ্যাক্ট ইনস্টলেশন নিশ্চিত হয়।
• LMZ এবং LMZJ1 অপশন: LMZ-10 সাধারণ মাঝারি ভোল্টেজ মাপজোখের রেঞ্জ কভার করে, অপরদিকে LMZJ1-10 উচ্চতর প্রাইমারি কারেন্ট রেটিং এবং এক্সটেন্ডেড আউটপুট কনফিগারেশন সমর্থন করে।
• মাপজোখ এবং প্রোটেকশন ব্যবহার: মিটারিং এবং রিলে প্রোটেকশন প্রয়োজনীয়তা অনুযায়ী 0.5/3, 0.5/10P এবং 0.5/0.5 এর মতো অ্যাকুরেসি কম্বিনেশন নির্বাচন করা যেতে পারে।
• 5A সেকেন্ডারি আউটপুট: স্ট্যান্ডার্ড সেকেন্ডারি কারেন্ট সাধারণ মিটার, রিলে এবং মনিটরিং ডিভাইসের জন্য উপযুক্ত।
• ক্যাবিনেট-বান্ধব ইনস্টলেশন: পণ্যটিতে সুরক্ষিত সুইচগিয়ার অ্যাসেম্বলির জন্য মাউন্টিং প্লেট, আর্থিং বোল্ট, রেটিং প্লেট এবং ইনস্টলেশন হোল অন্তর্ভুক্ত রয়েছে।

নীতি

LMZ-10 / LMZJ1-10 কারেন্ট ট্রান্সফরমার ইলেকট্রোম্যাগনেটিক ইন্ডাকশন অনুসারে কাজ করে। প্রাইমারি বাসবার বা কন্ডাক্টর কেন্দ্রীয় খোলার মধ্য দিয়ে চলে যায় এবং প্রাইমারি সার্কিট হিসাবে কাজ করে। যখন প্রাইমারি কন্ডাক্টরের মধ্য দিয়ে কারেন্ট প্রবাহিত হয়, তখন আয়রন কোরে ম্যাগনেটিক ফ্লাক্স তৈরি হয়। সেকেন্ডারি ওয়াইন্ডিং সংযুক্ত মিটার, রিলে বা প্রোটেকশন ডিভাইসে সমানুপাতিক 5A কারেন্ট সিগন্যাল আউটপুট দেয়।

মিটারিং সার্কিটের জন্য, CT প্রয়োজনীয় অ্যাকুরেসি ক্লাসের মধ্যে একটি সমানুপাতিক কারেন্ট সিগন্যাল প্রদান করে। রিলে প্রোটেকশন সার্কিটের জন্য, প্রোটেকশন কোরকে ফল্ট-কারেন্ট অবস্থার অধীনে ব্যবহারযোগ্য সেকেন্ডারি সিগন্যাল প্রদান করতে হবে এবং রিলে সেটিং, সেকেন্ডারি বার্ডেন এবং সিস্টেম ফল্ট লেভেল অনুযায়ী নির্বাচন করা উচিত।

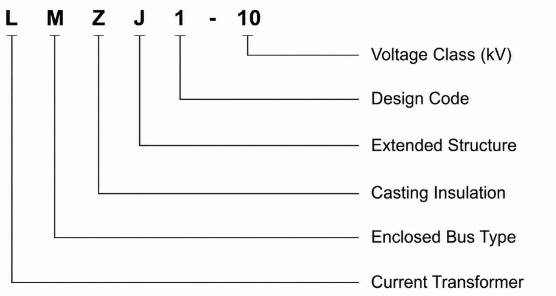

মডেল ডিজিগনেশন

মডেল কোডটি নিম্নরূপ ব্যাখ্যা করা যেতে পারে:

টেকনিক্যাল ডেটা

নির্বাচন টেবিল

নিম্নলিখিত টেবিলটি সাধারণ LMZ-10 / LMZJ1-10 নির্বাচন ডেটার সারসংক্ষেপ প্রদান করে। রেস্পন্সিভ ওয়েবসাইট প্রদর্শনের জন্য দীর্ঘ হেডারগুলি একাধিক লাইনে মোড়ানো হয়েছে। পুনরাবৃত্ত মানগুলি হ্রাস করতে এবং পাঠযোগ্যতা উন্নত করতে শেয়ার করা প্যারামিটারগুলি গ্রুপ করা হয়েছে।

নোট: চূড়ান্ত কারেন্ট রেশিও, বার্ডেন, প্রোটেকশন ক্লাস এবং অ্যাকুরেসি লিমিট ফ্যাক্টর প্রকল্প প্রয়োজনীয়তা, নেমপ্লেট ডেটা এবং ফ্যাক্টরি টেস্ট রিপোর্ট অনুযায়ী নিশ্চিত করা উচিত।

সার্ভিস শর্তাবলী

• ইনস্টলেশন অবস্থান: ইনডোর মাঝারি ভোল্টেজ সুইচগিয়ার
• উচ্চতা: অন্যথায় উল্লেখ না থাকলে 1000m এর বেশি নয়
• পরিবেশগত তাপমাত্রা: -5°C থেকে +40°C
• আপেক্ষিক আর্দ্রতা: 20°C রেফারেন্স অবস্থায় 85% এর কম
• পণ্যটি তীব্র কম্পন, ক্ষয়কারক গ্যাস, বিস্ফোরক মাধ্যম, পরিবাহী ধুলো, গুরুতর দূষণ এবং অস্বাভাবিক ঘনীভবন থেকে মুক্ত স্থানে ইনস্টল করা উচিত।
• পণ্যটি রেফারেন্স প্রয়োজনীয়তার অধীনে 0.4g থ্রি-সাইন ওয়েভের সমতুল্য কম্পন টেস্ট শর্ত পাস করেছে।

স্ট্যান্ডার্ড এবং কমপ্লায়েন্স

LMZ-10 / LMZJ1-10 কারেন্ট ট্রান্সফরমার IEC স্ট্যান্ডার্ড এবং GB1208-87 কারেন্ট ট্রান্সফরমার প্রয়োজনীয়তা মেনে চলে। রুটিন পরীক্ষার আইটেমগুলির মধ্যে রেশিও যাচাইকরণ, পোলারিটি চেক, অ্যাকুরেসি টেস্ট, ইনসুলেশন রেজিস্ট্যান্স টেস্ট, পাওয়ার-ফ্রিকোয়েন্সি উইথস্ট্যান্ড টেস্ট, চেহারা পরীক্ষা এবং টার্মিনাল মার্কিং যাচাইকরণ অন্তর্ভুক্ত থাকতে পারে। চূড়ান্ত গ্রহণযোগ্যতা নেমপ্লেট ডেটা, টেস্ট সার্টিফিকেট এবং টেকনিক্যাল চুক্তির উপর ভিত্তি করে হবে।

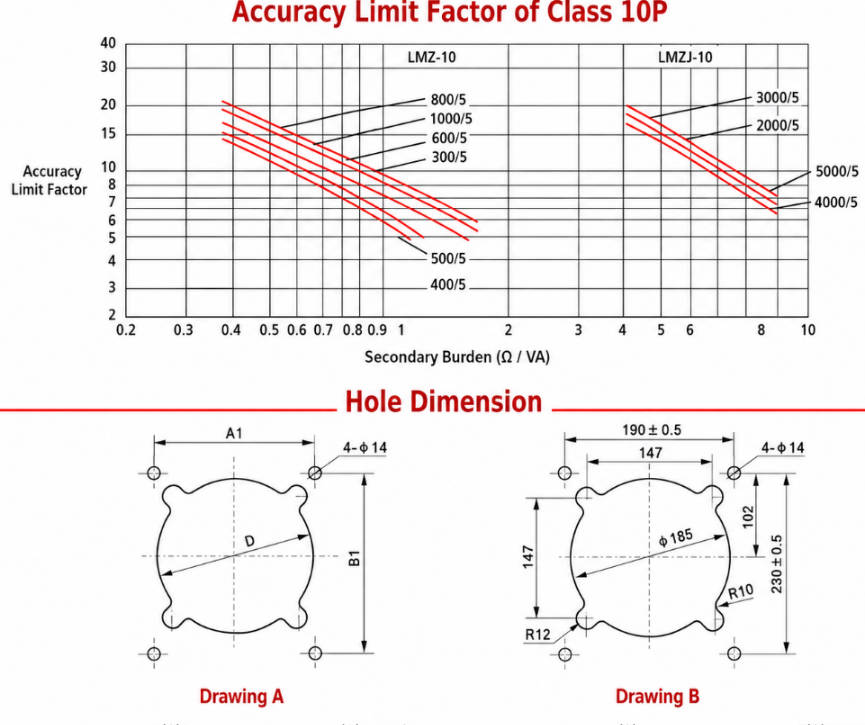

ইনস্টলেশন এবং মাত্রা

LMZ-10 / LMZJ1-10 সিরিজটি ইনডোর ওয়াল-থ্রু বাসবার ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে। বাসবার বা কন্ডাক্টর কেন্দ্রীয় খোলার মধ্য দিয়ে চলে যায়, অপরদিকে মাউন্টিং প্লেট ফিক্সড ইনস্টলেশন হোল প্রদান করে। সুইচগিয়ার উৎপাদনের আগে চূড়ান্ত মাত্রা, হোল সাইজ, বাসবার ক্লিয়ারেন্স এবং মাউন্টিং হোল অবস্থান অনুমোদিত ড্রয়িংয়ের সাথে নিশ্চিত করা উচিত।

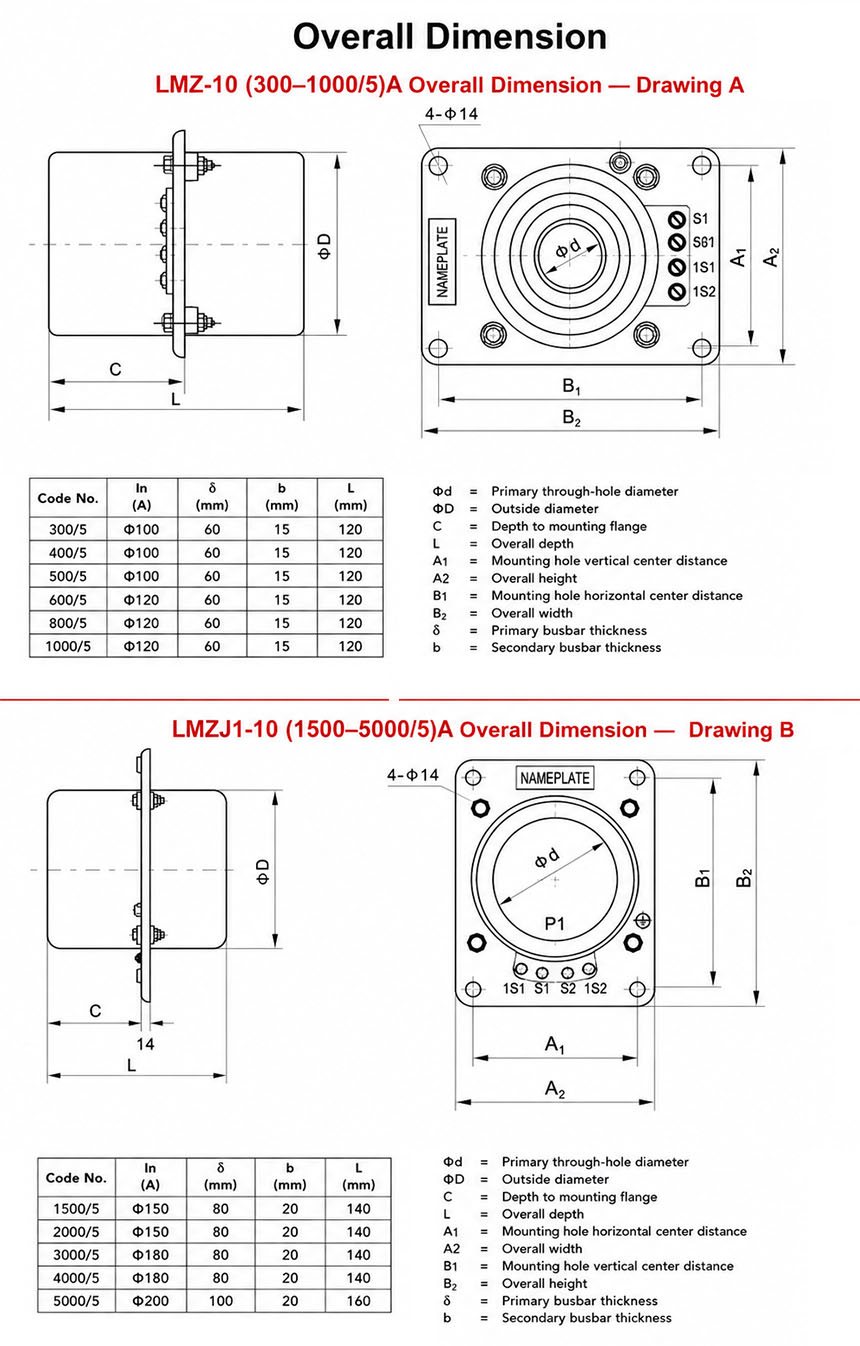

মাত্রা

ইউনিট: mm। চূড়ান্ত মাত্রা অনুমোদিত ড্রয়িং এবং নির্বাচিত স্পেসিফিকেশনের উপর নির্ভরশীল।

নিরাপত্তা নোট

• ইনস্টলেশনের আগে মডেল, কারেন্ট রেশিও, অ্যাকুরেসি ক্লাস, বার্ডেন এবং অ্যাপারচার সাইজ নিশ্চিত করুন।
• বাসবার বা কন্ডাক্টরের সাইজ হোল মাত্রা এবং ইনসুলেশন ক্লিয়ারেন্স প্রয়োজনীয়তার সাথে মেলে কিনা তা পরীক্ষা করুন।
• অনুমোদিত সুইচগিয়ার ড্রয়িং অনুযায়ী CT ইনস্টল করুন এবং পর্যাপ্ত ফেজ-টু-ফেজ এবং ফেজ-টু-গ্রাউন্ড ক্লিয়ারেন্স বজায় রাখুন।
• পোলারিটি মার্ক এবং প্রকল্প ওয়্যারিং ডায়াগ্রাম অনুযায়ী সেকেন্ডারি টার্মিনাল সংযুক্ত করুন।
• প্রাইমারি সার্কিট চালু থাকাকালীন কারেন্ট ট্রান্সফরমারের সেকেন্ডারি সার্কিট খোলা থাকা উচিত নয়।
• মিটার বা রিলে প্রতিস্থাপনের সময়, কোনও সেকেন্ডারি ওয়্যারিং ডিসকানেক্ট করার আগে CT সেকেন্ডারি সার্কিট শর্ট-সার্কিট করুন।
• ইনস্টলেশন এবং রক্ষণাবেক্ষণ যোগ্য মাঝারি ভোল্টেজ ইলেকট্রিক্যাল কর্মীদের দ্বারা সম্পাদন করা উচিত।

অর্ডারিং তথ্য

অর্ডার করার সময় বা উদ্ধৃতি চাওয়ার সময় নিম্নলিখিত তথ্যগুলি প্রদান করুন:

• পণ্য মডেল: LMZ-10 বা LMZJ1-10
• রেটেড প্রাইমারি কারেন্ট এবং রেটেড সেকেন্ডারি কারেন্ট
• অ্যাকুরেসি ক্লাস কম্বিনেশন, যেমন 0.5/3 বা 0.5/10P
• প্রতিটি কোরের জন্য রেটেড সেকেন্ডারি বার্ডেন
• 10P কোর প্রয়োজন হলে প্রোটেকশন অ্যাকুরেসি লিমিট ফ্যাক্টর
• বাসবার সাইজ, হোল মাত্রা এবং সুইচগিয়ার লেআউট
• ইনস্টলেশন ড্রয়িং, টার্মিনাল দিক এবং মাউন্টিং প্লেট প্রয়োজনীয়তা
• পরিমাণ, সার্টিফিকেট, রুটিন টেস্ট রিপোর্ট, লেবেলিং এবং প্যাকেজিং প্রয়োজনীয়তা

নির্বাচন গাইড

1. সিস্টেম ভোল্টেজ নিশ্চিত করুন: 10kV, 11kV এবং 12kV ক্লাসের ইনডোর মাঝারি ভোল্টেজ সিস্টেমের জন্য LMZ-10 / LMZJ1-10 নির্বাচন করুন।
2. মডেল টাইপ নির্বাচন করুন: সাধারণ 300A–1500A অ্যাপ্লিকেশনের জন্য LMZ-10 ব্যবহার করুন এবং 5000A পর্যন্ত উচ্চতর কারেন্ট রেঞ্জের জন্য LMZJ1-10 ব্যবহার করুন।
3. কারেন্ট রেশিও নিশ্চিত করুন: ফিডার লোড, কন্টিনিউয়াস কারেন্ট এবং প্রোটেকশন রেঞ্জ অনুযায়ী রেটেড প্রাইমারি কারেন্ট নির্বাচন করুন।
4. অ্যাকুরেসি ক্লাস উল্লেখ করুন: মাপজোখ-কেন্দ্রিক সার্কিটের জন্য 0.5/3 ব্যবহার করুন এবং প্রোটেকশন আউটপুট প্রয়োজন হলে 0.5/10P ব্যবহার করুন।
5. বার্ডেন পরীক্ষা করুন: সংযুক্ত মিটার, রিলে এবং সেকেন্ডারি ওয়্যারিং বার্ডেন রেটেড সেকেন্ডারি আউটপুট অতিক্রম করে না তা নিশ্চিত করুন।
6. মাত্রা যাচাই করুন: সুইচগিয়ার উৎপাদনের আগে হোল সাইজ, বাসবার ক্লিয়ারেন্স, সামগ্রিক মাত্রা এবং মাউন্টিং হোল অবস্থান পরীক্ষা করুন।
7. নথি নিশ্চিত করুন: প্রয়োজন হলে স্ট্যান্ডার্ড, রুটিন টেস্ট রিপোর্ট, নেমপ্লেট ভাষা, ড্রয়িং অনুমোদন এবং প্যাকেজিং প্রয়োজনীয়তা উল্লেখ করুন।
