Produk Oorsig
Die LMZ-6 / LMZ-10 / LM-6 / LM-10 stroomtransformator is ’n binnenshuise, enkelfase, epoksiehars gegote, deurgang-stroomtransformator wat ontwerp is vir luggeïsoleerde middelspanningskisskakelaars. Dit word gebruik vir stroommeting, elektriese energiemeting, voedingslynmonitering en relaaisbeskerming in 6kV, 10kV, 11kV en 12kV kragstelsels met ’n nominale frekwensie van 50Hz of 60Hz.
Hierdie reeks is ’n busbar- of geleier-deurgang tipe stroomtransformator. Die primêre geleier gaan deur die sentrale venster, terwyl die sekondêre wikkeling en magnetiese kern ingegote is in epoksiehars-isolasie. Die struktuur is kompak en geskik vir installasie in luggeïsoleerde kisskakelaars, ringhoofeenhede (RMUs), las-skakelaarpaneel, meterkaste en ander binnenshuise MV-verspreidingsapparatuur. Die produk kan verskaf word vir slegs meting, slegs beskerming of gekombineerde meting/beskerming toepassings volgens projekvereistes.
Produktipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Binnenshuise Deurgang-Epoksiehars Gegote Stroomtransformator |
| Modelreeks | LMZ-6 / LMZ-10 / LM-6 / LM-10 |
| Produkstruktuur | Binnenshuise enkelfase, deurgang, epoksiehars gegote stroomtransformator |
| Spanningsklas | 6kV, 10kV, 11kV en 12kV middelspanningsstelsels |
| Nominale isolasievlak | 7.2/32/60kV vir 6kV klas; 12/42/75kV vir 10kV–12kV klas |
| Nominale frekwensie | 50Hz / 60Hz |
| Nominale sekondêre stroom | 5A of 1A volgens projekvereiste |
| Nominale primêre stroom | 50A tot 630A verwysingsreeks; aangepaste verhoudings beskikbaar deur tegniese ooreenkoms |
| Toepassingstipe | Stroommeting, energiemeting, relaaisbeskerming en skakelaarmonitering |
| Installasieplek | Binnenshuise luggeïsoleerde skakelaars, RMU-paneel, meterkaste en verspreidingsapparatuur |
| Toepaslike standaard | IEC 61869-1 / IEC 61869-2; IEC 60044-1 kan vir erfgoodprojekte verwys word |

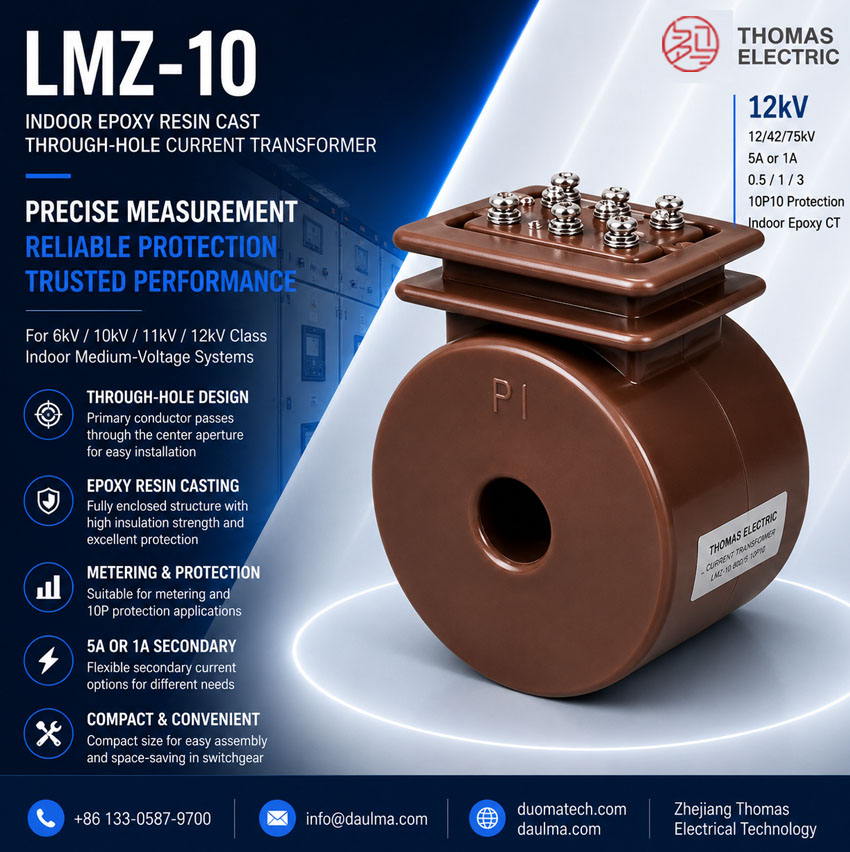

Produk Vertoning
Toepassings
- 6kV, 10kV, 11kV en 12kV binnenshuise middelspanningsverspreidingsstelsels
- Luggeïsoleerde skakelaars, las-skakelaarkaste en ringhoofeenhede
- Stroommeting en elektriese energiemetingskringe
- Relaaisbeskerming en voedingslynmoniteringskringe
- Kompakte skakelaars waar die primêre geleier deur die ST-venster gaan
- MV-metingsamestelling wat gekombineerde meting- en beskermingsekondêre uitsette benodig
Eienskappe
- Deurgangstruktuur: Die primêre geleier of busbar gaan deur die sentrale venster, wat primêre bedrading vereenvoudig en primêre wikkelingkompleksiteit verminder.
- Epoksiehars gietwerk: Die magnetiese kern en sekondêre wikkeling is ingegote in gegote hars om isolasiesterkte, meganiese stabiliteit en vogweerstand te verbeter.
- 6kV en 10kV weergawes: LMZ-6 / LM-6 word gebruik vir 6kV klas stelsels, terwyl LMZ-10 / LM-10 gebruik word vir 10kV, 11kV en 12kV klas skakelaartoepassings.
- Metings- en beskermingsuitsette: Die ST kan gekonfigureer word met 0.5 / 1 / 3 metingsklasse en 10P beskermingsuitset volgens projekvereistes.
- Kompakte ronde liggaam: Die ronde deurgangliggaam ondersteun maklike installasie rondom busbars, geleiers of geïsoleerde primêre dele in MV-paneel.
- Aanpasbare konfigurasies: Nie-standaard stroomverhoudings, sekondêre stroom, las, terminaalopset en wikkelkonfigurasie kan bevestig word deur tegniese ooreenkoms.
Werkingsbeginsel
Die LMZ / LM reeks stroomtransformator werk volgens elektromagnetiese induksie. Die primêre geleier wat deur die sentrale venster gaan, genereer magnetiese vloed in die magnetiese kern. Die sekondêre wikkeling lewer ’n proporsionele stroomsein aan meetinstrumente, energiemeters, beskermingsrelaisse of moniteringsapparate. Die epoksiehars gietwerk verskaf isolasie en meganiese beskerming vir die sekondêre wikkeling en kern.
Vir metingstoepassings moet die transformator die vereiste akkuraatheid binne die nominale las handhaaf. Vir relaaisbeskermingstoepassings moet die beskermingswikkeling ’n betroubare sekondêre stroomsein lewer onder fouttoestande en koördineer met die relaisinstelling, nominale las en stelselkortsluitvereiste.
Modelbenaming
Die modelbenaming identifiseer die stroomtransformatortipe, binnenshuise struktuur, gegote-hars isolasie en spanningsklas.
| Kode | Betekenis |
|---|---|
| L | Stroomtransformator |
| M | Busbar / deurgang tipe struktuur |
| Z | Gegote-hars geïsoleerde struktuur |
| 6 | 6kV klas weergawe, gewoonlik met 7.2/32/60kV isolasievlak |
| 10 | 10kV klas weergawe, toepaslik vir 10kV, 11kV en 12kV stelsels met 12/42/75kV isolasievlak |
Modeldekking: Hierdie produkbladsy dek LMZ-6, LMZ-10, LM-6 en LM-10. Finale keuring moet bevestig word volgens stelselspanning, stroomverhouding, akkuraatheidsklas, nominale uitset, isolasievlak, installasievenster en skakelaartekening.
Tegniese Data
| Item | LMZ-6 / LM-6 | LMZ-10 / LM-10 |
|---|---|---|
| Spanningsklas | 6kV klas | 10kV, 11kV en 12kV klas |
| Nominale isolasievlak | 7.2/32/60kV | 12/42/75kV |
| Nominale frekwensie | 50Hz / 60Hz | 50Hz / 60Hz |
| Nominale primêre stroom | 50A tot 630A verwysingsreeks | 50A tot 630A verwysingsreeks |
| Nominale sekondêre stroom | 5A of 1A | 5A of 1A |
| Akkuraatheidsklas | 0.5 / 1 / 3; 10P beskerming beskikbaar | 0.5 / 1 / 3; 10P beskerming beskikbaar |
| Nominale uitset | 3.75VA vir meting verwysing; 5VA vir 10P verwysing | 3.75VA vir meting verwysing; 5VA vir 10P verwysing |
| Oppervlak kruipafstand | 134mm verwysing | 175mm verwysing |
| Gewig | Omtrent 4kg | Omtrent 5kg |
| Isolasie medium | Epoksiehars gietwerk isolasie | Epoksiehars gietwerk isolasie |
| Installasie metode | Binnenshuise deurgang geleierinstallasie | Binnenshuise deurgang geleierinstallasie |
Terminaalmerking
Die LMZ / LM reeks kan verskaf word met enkelkern of meerkern sekondêre wikkelkonfigurasies. Die bedradingsdiagram mag enkel sekondêre uitset, dubbele sekondêre uitset, getapte sekondêre uitset of veelvuldige sekondêre groepe insluit volgens die vereiste meting- en beskermingskringe.
| Terminaalmerking | Funksie | Toepassingsnota |
|---|---|---|
| P1 / P2 | Primêre rigtingmerking | Die verwysingsprimêre stroomrigting word gewoonlik gedefinieer van P1 na P2 deur die ST-venster. |
| S1 / S2 | Enkel sekondêre wikkeling | Gebruik vir enkel meting, meting of beskermingsuitset. |
| 1S1 / 1S2 | Eerste sekondêre groep | Gewoonlik gebruik vir meting of metingskring. |
| 2S1 / 2S2 | Tweede sekondêre groep | Gewoonlik gebruik vir relaaisbeskerming of addisionele moniteringskring. |
| S1 / S2 / S3 | Getapte sekondêre wikkeling | Gebruik wanneer ’n getapte sekondêre verhouding of spesiale bedradingsopstelling benodig word. |
Terminaalmerkings volg standaard ST-polariteitskonvensies. Korrekte terminaalidentifikasie moet nagekom word om metingakkuraatheid, relaaisbeskermingsprestasie en veilige onderhoud te verseker. Die sekondêre kring mag nie oopgemaak word wanneer die primêre kring onder spanning is nie.
Keuringtabel
| Model | Nominale
Stroom Verhouding |
Akkuraatheids-
klas & Nominale Uitset |
10P
Nominale Uitset |
Nominale
Isolasie- vlak |
Kruip-
afstand |
Gewig |
|---|---|---|---|---|---|---|
| LMZ-6 / LM-6 | 50-630A / 5A of 1A | 0.5 / 1 / 3: 3.75VA | 10P: 5VA | 7.2/32/60kV | 134mm | Omtrent 4kg |
| LMZ-10 / LM-10 | 12/42/75kV | 175mm | Omtrent 5kg |
Nota: Die tabel is vir voorlopige ingenieurskeuring. Indien die vereiste stroomverhouding, akkuraatheidsklas, las, sekondêre stroom, kruipafstand, isolasievlak of terminaalopstelling die gelysde reeks oorskry, moet finale parameters bevestig word deur tegniese ooreenkoms, goedgekeurde tekening, naamplaat en fabriektoetsverslag.
Bedradingsdiagram
Die LMZ / LM reeks kan verskillende sekondêre bedradingsopstellings ondersteun volgens meting- en beskermingsvereistes. Tipiese konfigurasies sluit een sekondêre wikkeling, twee onafhanklike sekondêre groepe, getapte sekondêre uitsette en meerkern meting/beskermingsuitsette in.
Diensvoorwaardes
- Installasieplek: binnenshuise middelspanningskisskakelaars
- Stelselspanning: 6kV, 10kV, 11kV of 12kV klas
- Nominale frekwensie: 50Hz / 60Hz
- Omgewingstemperatuur: -5°C tot +40°C verwysingsreeks
- Geskik vir luggeïsoleerde skakelaars met beheerde vogtigheid en besoedelingsvlak
- Die installasieplek moet vry wees van ernstige vibrasie, korrosiewe gas, ontplofbare medium, swaar geleidende stof en abnormale kondensasie.
- Vir hoë hoogte, hoë vogtigheid, kusgebiede, hoë besoedeling of kompakte skakelaartoestande word tegniese bevestiging aanbeveel voor bestelling.
Standaarde en Nakoming
Die LMZ-6 / LMZ-10 / LM-6 / LM-10 stroomtransformator kan verskaf word volgens IEC 61869-1 en IEC 61869-2. IEC 60044-1 mag verwys word vir erfgoodprojekspesifikasies. Rutinetoeë, diëlektriese toetse, polariteitsverifikasie, verhoudingstoets, akkuraatheidstoets, isolasieweerstand en gedeeltelike ontladingsvereistes moet bevestig word volgens die finale tegniese ooreenkoms.
Installasie en Afmetings
Die LMZ / LM reeks is ontwerp vir binnenshuise deurganginstallasie. Die sentrale venster, primêre geleiergrootte, sekondêre terminaalkassie, monteer gate, kruipafstand en elektriese klaring moet bevestig word volgens die goedgekeurde buitelyn tekening voor skakelaarontwerp of massaproduksie.
Buitelyndata
| Item | Keuringnota |
|---|---|
| Meganiese struktuur | Binnenshuise deurgang epoksiehars gegote stroomtransformator |
| Primêre geleier | Primêre geleier, busbar of geïsoleerde geleier gaan deur die sentrale venster |
| Sekondêre terminale | Terminaalblokopstelling volgens gekose wikkelkonfigurasie |
| Monteermetode | Skakelaargemonteerde installasie volgens buitelyntekening |
| Tekeningbevestiging | Finale venstergrootte, buitelyn, terminaalrigting en monteer afmetings moet bevestig word voor produksie |
Veiligheidsnotas
- Bevestig die model, spanningsklas, stroomverhouding, sekondêre stroom, akkuraatheidsklas, nominale uitset, isolasievlak en bedradingsopstelling voor installasie.
- Kontroleer die primêre geleierdiameter, busbarklaring, fase-na-grond klaring en skakelaarlayout teen die goedgekeurde tekening.
- Koppel sekondêre terminale volgens terminaalmerkings en die projekbedradingsdiagram.
- Die sekondêre kring van ’n stroomtransformator mag nie oopgelaat word wanneer die primêre kring onder spanning is nie.
- Tydens meter- of relaisonderhoud, kortsluit die ST-sekondêre kring voor enige sekondêre bedrading losgemaak word.
- Sekondêre aarding moet die projekspesifikasie en plaaslike elektriese veiligheidsvereistes volg.
- Installasie en onderhoud moet uitgevoer word deur gekwalifiseerde middelspannings elektriese personeel.
Bestelinligting
Verskaf asseblief die volgende inligting wanneer u bestel of ’n kwotasie aanvra:
- Produkmodel: LMZ-6, LMZ-10, LM-6 of LM-10
- Stelselspanning: 6kV, 10kV, 11kV of 12kV
- Nominale primêre stroom / stroomtransformasieverhouding
- Nominale sekondêre stroom: 1A of 5A
- Akkuraatheidsklas en nominale uitsetvereiste
- Beskermingsklasvereiste, indien 10P uitset benodig word
- Primêre geleierdiameter, busbargrootte of deurgangsgroottevereiste
- Bedradingsdiagramvereiste: enkel sekondêre, dubbel sekondêre, getapte sekondêre of meerkern uitset
- Isolasievlak en toepaslike IEC-standaard
- Skakelaartipe, installasielayout, terminaalrigting en vereiste buitelyntekening
- Hoeveelheid, etikettering, sertifikate, rutinetoesverslae en verpakkingsvereistes
Keuringwenke
- Bevestig spanningsklas: Kies LMZ-6 / LM-6 vir 6kV stelsels en LMZ-10 / LM-10 vir 10kV, 11kV en 12kV stelsels.
- Kontroleer isolasievlak: Gebruik 7.2/32/60kV vir 6kV klas en 12/42/75kV vir 10kV–12kV klas toepassings.
- Bevestig primêre geleiergrootte: Die geleier of busbar moet pas by die ST-venster en die skakelaarklaringvereiste.
- Kies sekondêre stroom: Kies 5A of 1A volgens meter, relais, kabel lengte en lasberekening.
- Definieer akkuraatheidsvereiste: Gebruik 0.5 / 1 / 3 vir meting of meting en 10P vir relaaisbeskermingskringe.
- Bevestig bedradingsdiagram: Verifieer of die projek enkel sekondêre, dubbel sekondêre, getapte sekondêre of meerkern uitset benodig.
- Bevestig tekene: Kontroleer buitelyn afmetings, terminaalrigting en installasie ruimte voor produksie.
