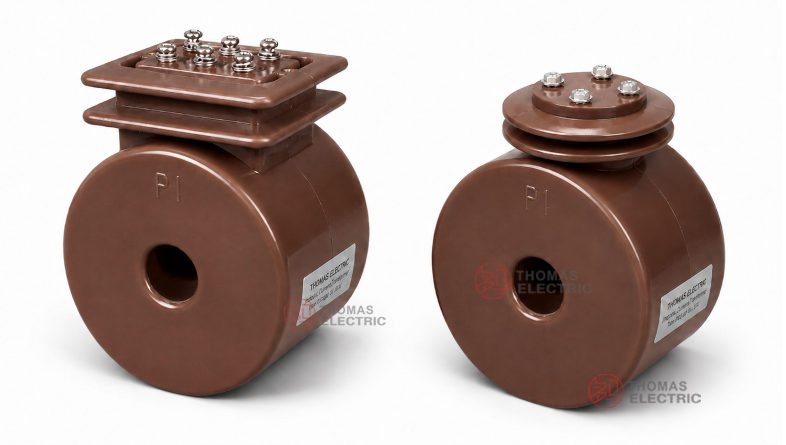

Transformator de curent interior cu gaură trecătoare LMZ-6/10, LM-6/10

Prezentare generală a produsului

Transformatorul de curent LMZ-6 / LMZ-10 / LM-6 / LM-10 este un transformator de curent monofazat, pentru interior, turnat în rășină epoxidică, de tip „prin gaură”, conceput pentru echipamente de comutație medie tensiune cu izolație în aer. Este utilizat pentru măsurarea curentului, contorizarea energiei electrice, monitorizarea derivatiilor și protecția prin relee în sisteme electrice de 6 kV, 10 kV, 11 kV și 12 kV, cu frecvența nominală de 50 Hz sau 60 Hz.

Această serie este un transformator de curent de tip „bară colectoare” sau „conductor prin gaură”. Conductorul primar trece prin fereastra centrală, în timp ce înfășurarea secundară și miezul magnetic sunt încapsulați în izolație din rășină epoxidică turnată. Structura este compactă și potrivită pentru instalare în echipamente de comutație cu izolație în aer, unități de distribuție inelară (RMU), panouri cu întrerupătoare de sarcină, tablouri de măsurare și alte echipamente de distribuție MT pentru interior. Produsul poate fi livrat exclusiv pentru măsurare, exclusiv pentru protecție sau pentru aplicații combinate de măsurare/protecție, conform cerințelor proiectului.

Tipul produsului

Imagini produs

Aplicații

• Sisteme de distribuție medie tensiune pentru interior de 6 kV, 10 kV, 11 kV și 12 kV
• Echipamente de comutație cu izolație în aer, dulapuri cu întrerupătoare de sarcină și unități de distribuție inelară (RMU)
• Circuite de măsurare a curentului și contorizare a energiei electrice
• Circuite de protecție prin relee și monitorizare a derivatiilor
• Echipamente de comutație compacte în care conductorul primar trece prin fereastra TC
• Asamblaje MT de măsurare care necesită ieșiri secundare combinate pentru măsurare și protecție

Caracteristici

• Structură „prin gaură”: Conductorul primar sau bara colectoare trece prin fereastra centrală, simplificând cablarea primară și reducând complexitatea înfășurării primare.
• Turnare în rășină epoxidică: Miezul magnetic și înfășurarea secundară sunt încapsulați în rășină turnată pentru a îmbunătăți rezistența la izolație, stabilitatea mecanică și protecția împotriva umidității.
• Versiuni 6 kV și 10 kV: Modelele LMZ-6 / LM-6 sunt utilizate în sisteme de clasa 6 kV, iar LMZ-10 / LM-10 sunt destinate aplicațiilor în echipamente de comutație de 10 kV, 11 kV și 12 kV.
• Ieșiri pentru măsurare și protecție: TC-ul poate fi configurat cu clase de măsurare 0,5 / 1 / 3 și ieșire de protecție 10P, conform cerințelor proiectului.
• Corp circular compact: Corpul rotund cu gaură centrală permite o instalare ușoară în jurul barelor colectoare, conductoarelor sau părților primare izolate din panourile MT.
• Configurații personalizabile: Rapoarte de curent ne-standard, curent secundar, sarcină (burden), dispunerea bornelor și configurația înfășurărilor pot fi confirmate printr-un acord tehnic.

Principiul de funcționare

Transformatorul de curent din seria LMZ / LM funcționează pe baza inducției electromagnetice. Conductorul primar care trece prin fereastra centrală generează un flux magnetic în miezul magnetic. Înfășurarea secundară furnizează un semnal de curent proporțional către instrumente de măsură, contoare de energie, relee de protecție sau dispozitive de monitorizare. Turnarea în rășină epoxidică asigură izolația și protecția mecanică a înfășurării secundare și a miezului.

Pentru aplicații de măsurare, transformatorul trebuie să mențină precizia necesară în limitele sarcinii nominale. Pentru aplicații de protecție prin relee, înfășurarea de protecție trebuie să furnizeze un semnal de curent secundar fiabil în condiții de defect și să fie coordonată cu setările releului, sarcina nominală și cerințele de scurtcircuit ale sistemului.

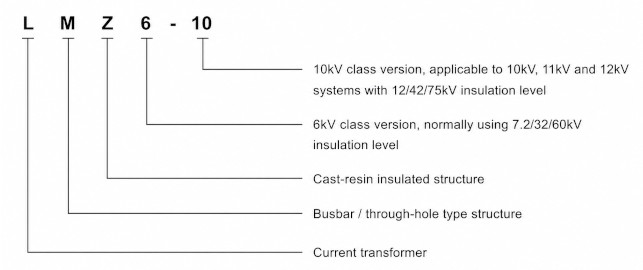

Desemnarea modelului

Desemnarea modelului identifică tipul transformatorului de curent, structura pentru interior, izolația din rășină turnată și clasa de tensiune.

Cuprinderea modelelor: Această pagină de produs acoperă modelele LMZ-6, LMZ-10, LM-6 și LM-10. Selecția finală trebuie confirmată în funcție de tensiunea sistemului, raportul de curent, clasa de precizie, puterea nominală, nivelul de izolație, dimensiunea ferestrei de instalare și desenul echipamentului de comutație.

Date tehnice

Marcajul bornelor

Seria LMZ / LM poate fi livrată cu configurații de înfășurare secundară cu un singur nucleu sau mai multe nuclee. Schema de cablare poate include o singură ieșire secundară, două ieșiri secundare independente, ieșiri secundare cu prize sau mai multe grupuri secundare, în funcție de cerințele circuitelor de măsurare și protecție.

Marcajele bornelor respectă convențiile standard de polaritate ale TC-urilor. Identificarea corectă a bornelor trebuie respectată pentru a asigura precizia măsurării, performanța protecției prin relee și întreținerea în siguranță. Circuitul secundar nu trebuie lăsat în gol atunci când circuitul primar este sub tensiune.

Tabel de selecție

Notă: Tabelul este destinat selecției preliminare în proiectare. Dacă raportul de curent, clasa de precizie, sarcina (burden), curentul secundar, distanța de fugă, nivelul de izolație sau dispunerea bornelor depășesc valorile indicate, parametrii finali trebuie confirmați printr-un acord tehnic, desen aprobat, placă indicatoare și raport de testare de fabrică.

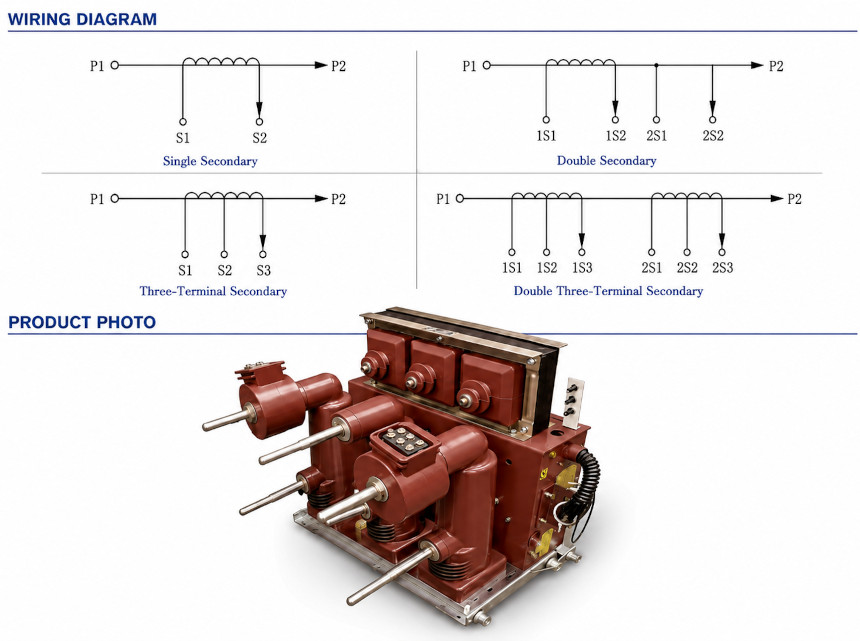

Schemă de cablare

Seria LMZ / LM poate susține diferite scheme de cablare secundară, în funcție de cerințele de măsurare și protecție. Configurațiile tipice includ o singură înfășurare secundară, două grupuri secundare independente, ieșiri secundare cu prize și ieșiri multiple pentru măsurare/protecție.

Condiții de funcționare

• Locul de instalare: echipamente de comutație medie tensiune pentru interior
• Tensiunea sistemului: clasele 6 kV, 10 kV, 11 kV sau 12 kV
• Frecvența nominală: 50 Hz / 60 Hz
• Temperatura ambiantă: gama de referință -5°C până la +40°C
• Potrivit pentru echipamente de comutație cu izolație în aer, cu umiditate și nivel de poluare controlate
• Locul de instalare trebuie să fie lipsit de vibrații severe, gaze corozive, medii explozive, praf conductiv abundent și condens anormal.
• Pentru condiții de altitudine mare, umiditate ridicată, zone litorale, poluare intensă sau echipamente de comutație compacte, se recomandă confirmarea tehnică înainte de comandă.

Standarde și conformitate

Transformatorul de curent LMZ-6 / LMZ-10 / LM-6 / LM-10 poate fi livrat conform standardelor IEC 61869-1 și IEC 61869-2. Standardul IEC 60044-1 poate fi utilizat ca referință pentru specificațiile proiectelor vechi. Testele de rutină, testele dielectrice, verificarea polarității, testul de raport, testul de precizie, rezistența la izolație și cerințele privind descărcările parțiale trebuie confirmate conform acordului tehnic final.

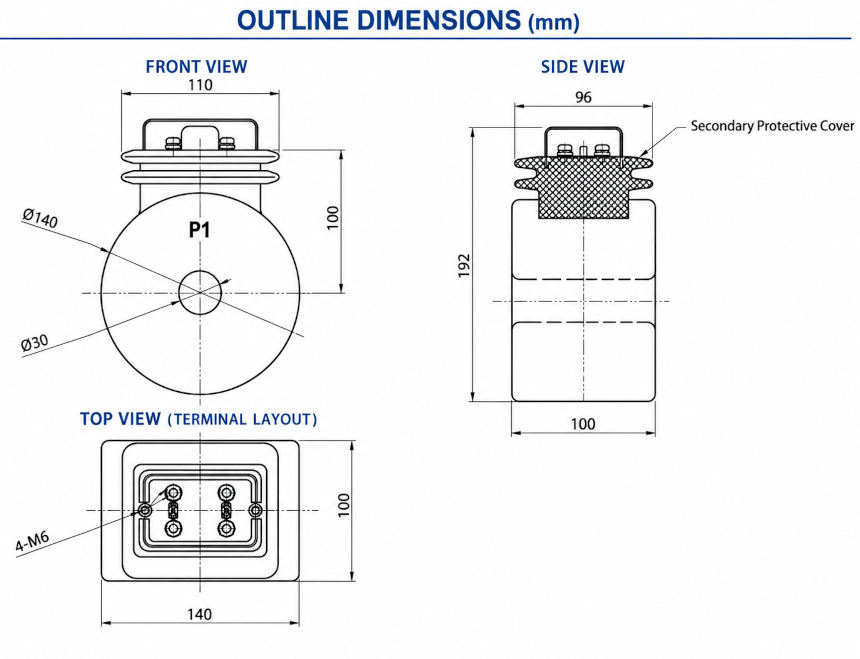

Instalare și dimensiuni

Seria LMZ / LM este concepută pentru instalare „prin gaură” în interior. Fereastra centrală, dimensiunea conductorului primar, cutia bornelor secundare, găurile de fixare, distanța de fugă și distanțele electrice de siguranță trebuie confirmate conform desenului de gabarit aprobat înainte de proiectarea echipamentului de comutație sau producția în serie.

Date de gabarit

Note de siguranță

• Confirmați modelul, clasa de tensiune, raportul de curent, curentul secundar, clasa de precizie, puterea nominală, nivelul de izolație și schema de cablare înainte de instalare.
• Verificați diametrul conductorului primar, spațiul liber al barei colectoare, distanța fază-pământ și amplasarea echipamentului de comutație față de desenul aprobat.
• Conectați bornele secundare conform marcajelor și schemei de cablare a proiectului.
• Circuitul secundar al unui transformator de curent nu trebuie lăsat în gol atunci când circuitul primar este sub tensiune.
• În timpul întreținerii contoarelor sau releelor, scurtcircuitați circuitul secundar al TC înainte de a deconecta orice cablu secundar.
• Punerea la pământ a secundarului trebuie să respecte specificațiile proiectului și cerințele locale de siguranță electrică.
• Instalarea și întreținerea trebuie efectuate de personal calificat în domeniul echipamentelor electrice de medie tensiune.

Informații pentru comandă

Vă rugăm să furnizați următoarele informații la comandă sau la solicitarea unei oferte:

• Modelul produsului: LMZ-6, LMZ-10, LM-6 sau LM-10
• Tensiunea sistemului: 6 kV, 10 kV, 11 kV sau 12 kV
• Curentul primar nominal / raportul de transformare
• Curentul secundar nominal: 1 A sau 5 A
• Clasa de precizie și cerințele privind puterea nominală
• Cerințele privind clasa de protecție, dacă este necesară ieșirea 10P
• Diametrul conductorului primar, dimensiunea barei colectoare sau cerințele privind dimensiunea ferestrei
• Cerințele privind schema de cablare: ieșire secundară simplă, dublă, cu priză sau multi-nucleu
• Nivelul de izolație și standardul IEC aplicabil
• Tipul echipamentului de comutație, amplasarea la instalare, direcția bornelor și desenul de gabarit necesar
• Cantitatea, etichetarea, certificatele, rapoartele de testare de rutină și cerințele de ambalare

Sfaturi pentru selecție

1. Confirmați clasa de tensiune: Selectați LMZ-6 / LM-6 pentru sisteme de 6 kV și LMZ-10 / LM-10 pentru sisteme de 10 kV, 11 kV și 12 kV.
2. Verificați nivelul de izolație: Utilizați 7,2/32/60 kV pentru clasa 6 kV și 12/42/75 kV pentru clasele 10–12 kV.
3. Confirmați dimensiunea conductorului primar: Conductorul sau bara colectoare trebuie să se potrivească cu fereastra TC și cerințele de spațiu liber ale echipamentului de comutație.
4. Selectați curentul secundar: Alegeți 5 A sau 1 A în funcție de contor, releu, lungimea cablului și calculul sarcinii (burden).
5. Definiți cerințele de precizie: Utilizați 0,5 / 1 / 3 pentru măsurare sau contorizare și 10P pentru circuitele de protecție prin relee.
6. Confirmați schema de cablare: Verificați dacă proiectul necesită ieșire secundară simplă, dublă, cu priză sau multi-nucleu.
7. Confirmați desenele: Verificați dimensiunile de gabarit, direcția bornelor și spațiul de instalare înainte de producție.
