Produk Oorsig
Funksionele Definisie
Die LMZ, LMZJ1-0.5 reeks lae-voltage stroomtransformators is presisie elektromagnetiese instrumente ontwerp vir akkurate stroommeting, energiemeting en relaaisbeskerming in lae-voltage wisselstroom kragstelsels tot 0.66kV. Hierdie transformators maak gebruik van deur-kern busbar konstruksie om galvanies geïsoleerde sekondêre stroomseine te verskaf wat proporsioneel is aan die primêre stroom.
Sleutelwaardes Opsomming
| Item | Spesifikasie (per bestelling / naamplaat) |
|---|---|
| Stelselspanningsklas | 0.66 kV klas (lae-voltage kragverspreiding toepassings) |
| Geagte frekwensie | 50 Hz (60 Hz beskikbaar op versoek) |
| Geagte sekondêre stroom | 5 A |
| Akkuraatheidsklasse | Metingskerne: 0.2, 0.5, 0.2S, 0.5S soos gespesifiseer |
| Geagte las | Per kern/winding soos gespesifiseer (VA) |
| Lasmagfaktor | cosφ = 0.8 (naloop) tensy anders gespesifiseer |
| Primêre stroomreeks | 5 A tot 5000 A |
| Kontinue bedryf | 110% van geagte primêre stroom |
| Diëlektriese weerstand | 3 kV dryfstroomspanning (1 minuut, sekondêr na grond) |
| Toepaslike standaarde | GB/T 20840.2-2014; IEC 61869-2:2012; GB 1208 |
| Meganiese variante | LMZ-0.5 (basies) / LMZJ1-0.5 (uitgebreide kapasiteit) |

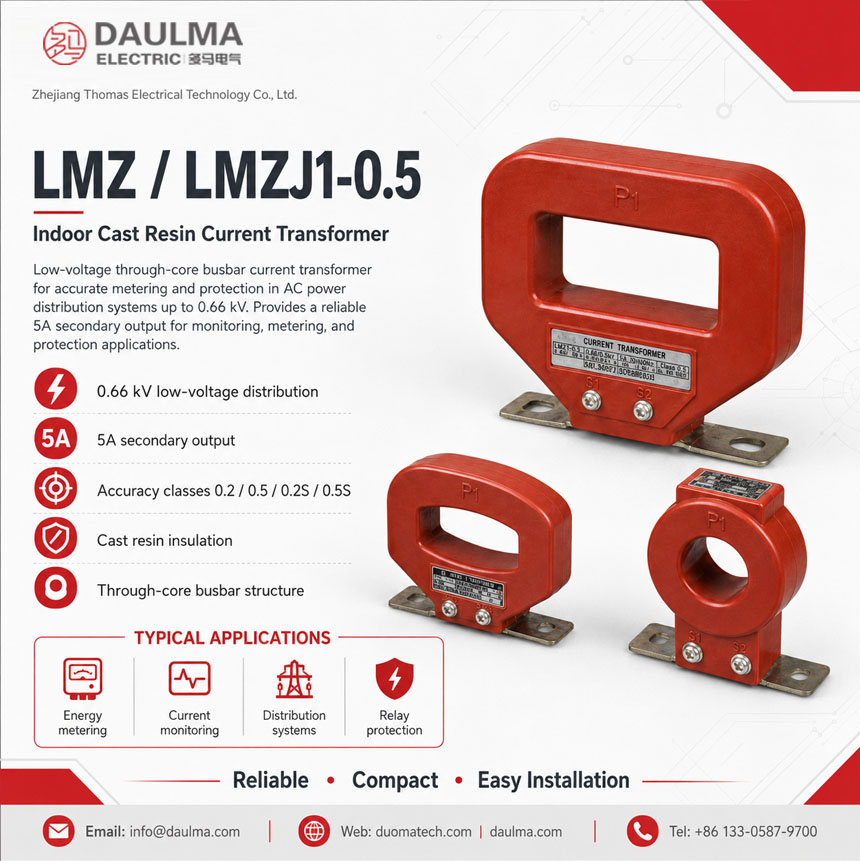

Produk Vertonings
Werkingsbeginsel
Wat op Faraday se wet van elektromagnetiese induksie werk, het die transformator ‘n toroïdale magnetiese kern gemaak van koudgerolde georiënteerde silikonstaal met die primêre geleier wat deur die sentrale opening gaan en die sekondêre winding eenvormig rondom die kern versprei is. Die magnetiese vloed wat deur die primêre stroom gegenereer word, induseer ‘n proporsionele spanning in die sekondêre winding en lewer gestandaardiseerde 5A uitsetstroom deur die gekoppelde las.
Stelseltoepassingsposisie
- Lae-Voltage Verspreiding: 0.4kV-0.66kV kragverspreidingsisteme en skakelaars
- Energiemeting: Kommersiële en industriële elektrisiteitsmetingsisteme
- Beskermingskringe: Oorstroom- en differensiële beskermingskemas in lae-voltage netwerke
- Lasmonitoring: Regstreekse stroommonitoring in geboubeheersisteme
Strukturele Vorm Oorsig
Deur-kern busbar ontwerp met gegote hars (ongversadigde hars) isolasie verseker superieure elektriese prestasie, vogweerstand en meganiese sterkte. Die vasgemonteerde basisplaatmonteeropsie bied stabiele installasie in lae-voltage skakelaars en verspreidingspaneel terwyl dit uitstekende elektriese klaring en veiligheidsmarge handhaaf.
Modelbenaming
Modelkode Verduideliking
- L — Stroomtransformator (CT)
- M — Busbar tipe (deur-kern konstruksie)
- Z — Gegote-hars (epoksie/ongversadigde hars) geïsoleerde struktuur
- J — Uitgebreide kapasiteit (slegs LMZJ1 variant)
- 1 — Ontwerpkode / iterasie (slegs LMZJ1 variant)
- 0.5 — Spanningsklas (kV)
Variantverskille
LMZ-0.5 en LMZJ1-0.5 is elektries ekwivalent wanneer gespesifiseer met dieselfde verhouding, akkuraatheidsklasse en lasse. Die LMZJ1-0.5 variant het ‘n uitgebreide kapasiteitontwerp geskik vir hoër stroomgraderings (tot 5000A) en verbeterde meganiese robuustheid vir industriële toepassings. Keuse hang af van stroomgraderingsvereistes en installasiebeperkings.
Bedryfsomstandighede
Die LMZ, LMZJ1-0.5 reeks stroomtransformators is ontwerp vir binnehuise bedryf onder normale diensomstandighede in lae-voltage kragstelsels.
- Installasieomgewing: Slegs binnehuise installasie
- Hoogte bo seevlak: Nie meer as 1000 m nie (hoër hoogte moet gespesifiseer word vir ingenieursbevestiging)
- Omgewingstemperatuur: −5 °C tot +40 °C
- Relatiewe humiditeit: Nie meer as 80% nie
- Omgewingsomstandighede: Vry van korrosiewe gasse, ernstige vervuiling, ontplofbare media of brandbare stowwe
Konstruksie
Konstruksieontwerp
- Struktuur: Deur-kern busbar tipe vir lae-voltage skakelaars
- Isolasie: Gegote hars (ongversadigde hars) isolasiesisteem
- Kern: Toroïdale magnetiese kern (koudgerolde georiënteerde silikonstaal)
- Monteer: Vasgemonteerde basisplaatinstallasie vir verbeterde stabiliteit
- Stelsel: Geïntegreerde primêre en sekondêre isolasiekoördinasie
Die gegote harskonstruksie bied stabiele isolasie-eienskappe en weerstand teen vog, vervuiling, hitte en veroudering vir langtermyn binnehuise diens.
Windinge & Terminaalmerking
- Primêre geleier: Deur-kern busbar gaan deur sentrale opening (P1 na P2 rigting)
- Sekondêre terminale: S1 / S2
- Meerdere kerne (indien gespesifiseer): 1S1/1S2, 2S1/2S2
Terminaalmerkings volg standaard CT polariteitskonvensies. Onder normale bedryfsomstandighede word die verwysingsstroomrigting gedefinieer van P1 na P2 (kragbron na las). Korrekte terminaalidentifikasie moet nagekom word om meting- en beskermingsprestasie te verseker. S2 terminaal moet betroubaar geaard word volgens projekvereistes.
Tegniese Data
Hierdie afdeling verskaf keuse-georiënteerde tegniese data vir die LMZ, LMZJ1-0.5 reeks binnehuise, gegote-hars stroomtransformator wat gebruik word in 0.66 kV klas wisselstroom stelsels (50 Hz). Die data hieronder is bedoel vir voorlopige keuse van akkuraatheidsklas kombinasies, geagte lasse en stroomgraderings.
Definisies: Akkuraatheidsklas dui meetpresisie aan volgens IEC 61869-2 / GB/T 20840.2 vereistes. Geagte uitset (VA) word per sekondêre kern gespesifiseer. Deur-draaie dui die aantal primêre geleierpasse deur die CT opening aan om die gespesifiseerde verhouding te bereik.
Notasie: Vir verhoudings wat deur-draaie gebruik, maak die primêre geleier meerdere pase deur die CT opening. Aanvaarding moet gebaseer wees op naamplaatwaardes en fabriekstoetsverslag.
Dataverwysing
| Model | Stroomverhouding (A) | Deur-draaie | Geagte Las (VA) Klas 0.2 |
Geagte Las (VA) Klas 0.5 |
Geagte Las (VA) Klas 0.5S |
|---|---|---|---|---|---|
| LMZ-0.5 LMZJ1-0.5 |
30/5 | 5 | 5 – 3.75 | 5 – 3.75 | 5 – 3.75 |
| 50/5 | 5 | 5 – 3.75 | 5 – 3.75 | 5 – 3.75 | 5 – 3.75 |
| 75/5 | 5 | 5 – 3.75 | 5 – 3.75 | 5 – 3.75 | 5 – 3.75 |
| 100/5 | 5 | 5 – 3.75 | 5 – 3.75 | 5 – 3.75 | 5 – 3.75 |
| 150/5 | 5 | 5 – 3.75 | 5 – 3.75 | 5 – 3.75 | 5 – 3.75 |
| 200/5 | 5 | 5 – 3.75 | 5 – 3.75 | 5 – 3.75 | 5 – 3.75 |
| 250, 300/5 | 5 | 5 – 3.75 | 5 – 3.75 | 5 – 3.75 | 5 – 3.75 |
| 400, 500/5 | 5 | 5 – 3.75 | 5 – 3.75 | 5 – 3.75 | 5 – 3.75 |
| 600 – 1200/5 | 1 | 10 – 3.75 | 10 – 3.75 | 10 – 3.75 | 10 – 3.75 |
| 1500 – 2500/5 | 1 | 15 – 3.75 | 15 – 3.75 | 15 – 3.75 | 15 – 3.75 |
| 3000/5 | 1 | 20 – 3.75 | 20 – 3.75 | 20 – 3.75 | 20 – 3.75 |
| LMZJ1-0.5 | 4000, 5000/5 | 1 | Pasgemaakte spesifikasie vereis | ||
Standaarde & Normatiewe Verwysings
| Standaard | Titel | Toepassing |
|---|---|---|
| GB/T 20840.2-2014 | Instrument Transformators – Deel 2: Stroomtransformators | Nasionale CT standaard (belyn met IEC raamwerk) |
| IEC 61869-2:2012 | Instrument Transformators – Deel 2: Addisionele Vereistes vir Stroomtransformators | Internasionale CT standaard |
| GB 1208 | Stroomtransformators | Nasionale CT standaard waar deur die projek gespesifiseer |
| IEC 61869-1 | Instrument Transformators – Deel 1: Algemene Vereistes | Algemene vereistes (verwysing) |
| GB/T 20840.1 | Instrument Transformators – Deel 1: Algemene Vereistes | Nasionale algemene vereistes (verwysing) |
Fabriektoets Nageving
- Routine toetse volgens toepaslike IEC/GB vereistes (polariteit/merking verifikasie, verhouding verifikasie, akkuraatheid verifikasie per gespesifiseerde klas en las)
- Diëlektriese toetse volgens isolasiekoördinasievereistes (3kV dryfstroom weerstandstoets, sekondêr na grond, 1 minuut duur)
- Visuele en dimensionele inspeksie insluitend merking ooreenstemming en vakmanskap verifikasie
- Tipe en spesiale toetse soos vereis deur die projekspesifikasie
Installasie & Afmetings
Algemene Installasievereistes
- Die transformator moet veilig gemonteer word met behulp van die aangewese basisplaatvasmaakgate.
- Primêre geleier (busbar) gaan deur die sentrale opening van die CT kern.
- Vir deur-draaieverhoudings, maak die primêre geleier meerdere pase deur die opening soos gespesifiseer.
- Voldoende klaring moet gehandhaaf word vir elektriese veiligheid, hitteverwydering en instandhoudingstoegang.
- Sekondêre terminale moet gekoppel word aan meting- of beskermingsapparate met behulp van gepaste draaddiameter om las te minimaliseer.
Buite-afmetings
LMZ-0.5 (5-300/5 graderings)
| Afmeting | Waarde (mm) |
|---|---|
| H (Hoogte) | 117 |
| h | 68 |
| φD (Opening diameter) | 90 |
| φd | 30 |
LMZJ1-0.5 (5-300/5 graderings)
| Afmeting | Waarde (mm) |
|---|---|
| H (Hoogte) | 118 |
| h | 70 |
| φD (Opening diameter) | 91 |
| φd | 32 |
| a | 104 |
| b | 140 |
LMZJ1-0.5 (400-600/5 graderings)
| Afmeting | Waarde (mm) |
|---|---|
| H (Hoogte) | 128 |
| h | 75 |
| φD (Opening diameter) | 97 |
| φd | 43 |
| a | 125 |
| b | 152 |
LMZJ1-0.5 (1000-3000/5 graderings)
| Afmeting | Waarde (mm) |
|---|---|
| A1 | 172 |
| A2 | 104 |
| B | 308 |
| h | 140 |
| H | 156 |
| L1 | 123 |
| L2 | 41 |
| C | 150 |
| b | 246 |
LMZJ1-0.5 (4000-5000/5 graderings – Uitgebreide kapasiteit)
| Afmeting | Waarde (mm) |
|---|---|
| A1 | 216 |
| A2 | 140 |
| B | 421 |
| h | 172 |
| H | 202 |
| L1 | 301 |
| L2 | 86 |
| C | 150 |
| b | 467 |
Veiligheidsnotas
- Sekondêre kring mag nooit oopgelaat word wanneer die transformator onder spanning is nie, aangesien gevaarlike hoë spanning oor die sekondêre terminale kan verskyn.
- Gedurende inspeksie of instandhouding, moet die sekondêre kring kortgesluit word voor enige instrumente losgekoppel word.
- Een punt van die sekondêre kring (tipies S2 terminaal) moet betroubaar geaard word volgens toepaslike standaarde en projekvereistes.
- Alle installasie- en instandhoudingswerk moet voldoen aan plaaslike elektriese veiligheidsregulasies.
- Primêre geleiergrootte en installasie moet voldoende stroomdraende vermoë en veilige meganiese verbinding verseker.
Bestelinligting
Wanneer ‘n bestelling geplaas word, moet die vereiste konfigurasie gespesifiseer word volgens die plaaslike netwerkvereistes, toepaslike standaarde en projektegniese spesifikasie. Die volgende parameters moet duidelik gestel word vir tegniese bevestiging en produksievrygawe:
- Modelkeuse: LMZ-0.5 of LMZJ1-0.5
- Geagte primêre stroom / transformasieverhouding
- Geagte sekondêre stroom: 5 A (standaard)
- Toepassing en akkuraatheidsvereistes: Metingsakkuraatheidsklas (0.2, 0.5, 0.2S, 0.5S)
- Geagte las (VA) vir elke sekondêre kern/winding
- Deur-draaie konfigurasie (indien van toepassing vir gespesifiseerde verhouding)
Keuseriglyne
Stap 1: Bepaal geagte primêre stroom (Ip) gebaseer op lasgradering, verwagte bedryfsreeks en stelselontwerp stroom.
Stap 2: Kies akkuraatheidsklas gebaseer op toepassingsvereistes:
- 0.2 of 0.2S vir inkomstemetings en hoë-presisietoepassings
- 0.5 of 0.5S vir algemene meting en moniteringtoepassings
Stap 3: Bevestig geagte las (VA) gebaseer op gekoppelde meters/relees en bedradingsverliese. Werklike las mag nie gespesifiseerde geagte las oorskry nie.
Stap 4: Verifieer deur-draaievereiste vanaf tegniese datatabel gebaseer op gekose verhouding.
Indien plaaslike nutsmaatskappy- of projekvereistes van toepassing is (bv. spesifieke terminaalrangskikking, monteerbeperkings, dokumentasietaal of vereiste sertifikate), spesifiseer dit tydens die bestellingsfase. Spesiale konfigurasies moet bevestig word deur tegniese ooreenkoms en finale datasblad voor produksie.
GVV’s
V1: Wat is die primêre toepassings van die LMZ-0.5 en LMZJ1-0.5 Stroomtransformators?
A: Hierdie transformators word gebruik vir akkurate stroommeting, energiemeting en relaaisbeskerming in lae-voltage kragstelsels (tot 0.66kV) insluitend kommersiële geboue, industriële fasiliteite en verspreidingsnetwerke.
V2: Aan watter standaarde voldoen hierdie transformators?
A: Die transformators voldoen aan GB/T 20840.2-2014, IEC 61869-2:2012 en GB 1208 standaarde vir betroubaarheid, akkuraatheid en prestasie.
V3: Hoe kies ‘n mens CT verhouding en geagte primêre stroom vir lae-voltage toepassings?
A: Kies CT verhouding / geagte primêre stroom (Ip) vanaf las kontinue stroom en vereiste metingsreeks, dan verifieer teen lae-voltage stelselontwerp en beskermingskoördinasievereistes.
V4: Hoe bepaal ‘n mens geagte las (VA) vir 5A CT sekondêre kringle?
A: Geagte las (VA) moet totale gekoppelde las (meter/relees + bedradingsverlies) vir 5A sekondêre stroom dek. Bereken totale las en kies volgende hoër geagte laswaarde vanaf tegniese datatabel.
V5: Wat is die deur-draaie konfigurasie en wanneer is dit vereis?
A: Deur-draaie verwys na die aantal kere wat die primêre geleier deur die CT opening gaan om die gespesifiseerde verhouding te bereik. Hoër stroomgraderings (tipies 600A en hoër) gebruik enkel deur (1 draai), terwyl laer graderings (tot 500A) mag 5 deur-draaie gebruik. Dit word gespesifiseer in die tegniese datatabel.
V6: Is LMZ-0.5 en LMZJ1-0.5 variante elektries uitruilbaar?
A: Ja. Met identiese verhouding/akkuraatheid/las spesifikasies, is LMZ-0.5 en LMZJ1-0.5 elektries ekwivalent. LMZJ1-0.5 bied uitgebreide kapasiteit vir hoër stroomgraderings (tot 5000A) en verbeterde meganiese konstruksie.
V7: Wat is die verpligte sekondêre hantering- en aardingvereistes?
A: Moenie CT sekondêr oopkring onder geënergiseerde primêr nie. Kort en aard die sekondêr volgens projekpraktyk (tipies S2 terminaal geaard). Neem kennis van terminaalmerke S1/S2 vir korrekte polariteit.
V8: Is hierdie transformators geskik vir buitegebruik?
A: Nee, LMZ en LMZJ1-0.5 reeks is uitsluitlik ontwerp vir binnehuise toepassings. Bedryfstemperatuurreeks is −5°C tot +40°C met maksimum 80% relatiewe humiditeit.
V9: Kan hierdie transformators aangepas word vir spesifieke vereistes?
A: Ja, hulle kan aangepas word om spesifieke operasionele vereistes soos stroomverhoudings, akkuraatheidsklasse, monteerdimensies of terminaalrangskikkings te voldoen. Kontak die vervaardiger vir pasgemaakte spesifikasies.
V10: Wat is die diëlektriese sterktegradering van hierdie transformators?
A: Die transformators het ‘n diëlektriese weerstandvermoë van 3kV dryfstroomspanning tussen sekondêre winding en grond vir 1 minuut sonder deurbraak of vonkopslag.
