Produk Oorsig
Funksionele Definisie
Die LMZ3(D)-0.66 reeks stroomtransformators is presisie elektromagnetiese instrumente wat ontwerp is vir akkurate stroommeting, energiemeting en relaaisbeskermingstoepassings in lae-voltage wisselstroom kragstelsels. Hierdie transformators maak gebruik van beginsels van elektromagnetiese induksie om galvanies geïsoleerde sekondêre stroomseine te lewer wat proporsioneel is aan die primêre stroom in elektriese stelsels met ‘n nominale spanning van 0.66 kV of minder.
Kernspesifikasie-oorsig
| Item | Spesifikasie (per bestelling / naamplaat) |
|---|---|
| Stelselspanningsklas | 0.66 kV klas (lae-voltage distribusie- en skakelaartoepassings) |
| Nominale frekwensie | 50 Hz (60 Hz beskikbaar op versoek) |
| Nominale sekondêre stroom | 5 A |
| Akkuraatheidsklas | 0.5 (metingstoepassings) |
| Nominale las | 10 VA tot 30 VA (per tipespesifikasie) |
| Laspotensiaalfaktor | cosφ = 0.8 (agterstand) tensy anders deur die projekstandaard gespesifiseer |
| Isolasiesisteem | Epoxyhars gegote isolasie, volledig ingeslote struktuur |
| Installasieomgewing | Slegs binne-installasie |
| Toepaslike standaarde | IEC 60044-1; GB 1208-2006 |
| Produkvariante | LMZ1-0.66, LMZ2-0.66, LMZ3(D)-0.66 |

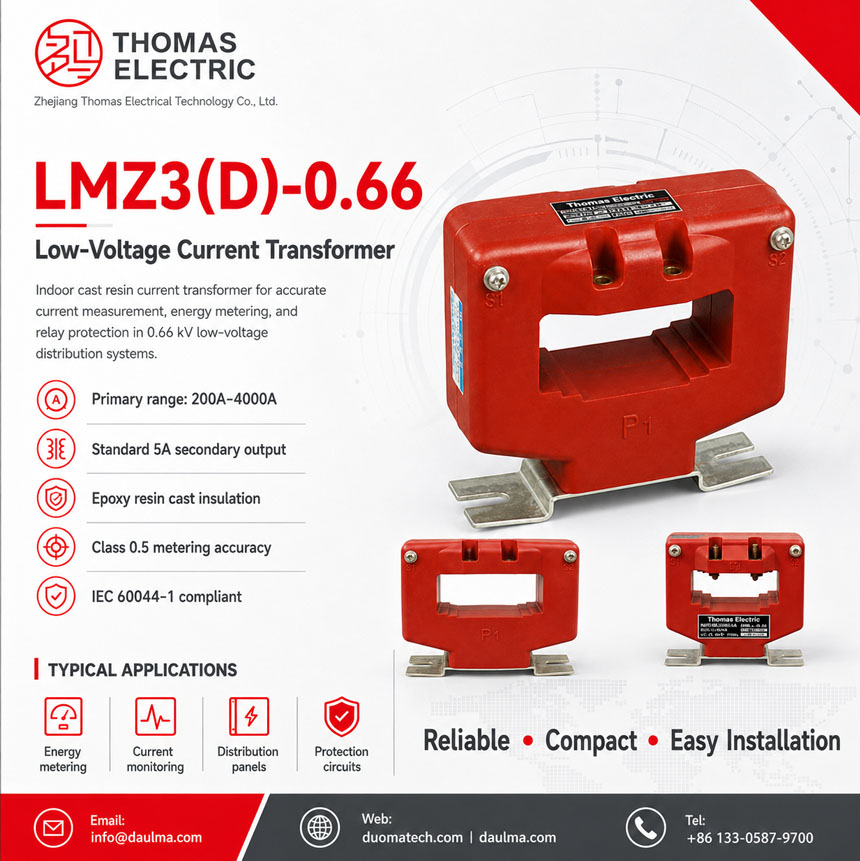

Produk Vertonings
Werkingsbeginsel
Deur Faraday’s wet van elektromagnetiese induksie te gebruik, het die transformator ‘n lus-tipe (toroidale) magnetiese kern met die primêre geleier wat deur die kernopening loop en sekondêre windings wat eenvormig om die kern gewind is. Die magnetiese vloed wat deur die primêre stroom gegenereer word, induseer ‘n proporsionele spanning in die sekondêre winding, wat gestandaardiseerde uitsetstroom lewer deur die gekoppelde las. Die epoxyhars gietwerk verskaf volledige isolasie-isolasie tussen primêre en sekondêre stroombane.
Stelseltoepassingsposisie
- Lae-Voltage Distribusie: 0.66 kV skakelaars en distribusiepaneel
- Energiemetings: Elektrisiteitsmetingstelsels vir industriële en kommersiële toepassings
- Beskermingsstroombane: Oorstroom-beskermingskemas in lae-voltage stelsels
- Motorkontrolesentrums: Stroommonitering in motorkontrole- en outomatiseringstelsels
- Kragkwaliteitsmonitering: Stroommeting vir kragkwaliteitsanalise-toerusting
Strukturele Vormoorsig
Epoxyhars gegote konstruksie met volledig-ingeboude ontwerp verseker superieure isolasieprestasie, vogweerstand en meganiese sterkte. Die lus-tipe (venster-tipe) monteeropstelling bied kompakte installasie in beperkte lae-voltage skakelaaromgewings. Die busbar-openingontwerp fasiliteer eenvoudige installasie sonder primêre stroombaanontkoppeling, wat direkte draadtrekking van busbars of kabels deur die transformatorvenster toelaat.
Modelbenaming
Modelkode Verduideliking
- L — Stroomtransformator (CT)
- M — Venstertipe (busbar deurgangsgatontwerp)
- Z — Gegote-hars (epoxy) geïsoleerd, volledig ingeslote struktuur
- 1/2/3 — Ontwerpreeks (dui stroomkapasiteitsreeks aan)
- (D) — Opsionele enkelfasekonfigurasie-aanduider
- 0.66 — Spanningsklas (kV)
Reekseverskille
- LMZ1-0.66: Laer stroomreeks (200 A tot 800 A), nominale las 10 VA
- LMZ2-0.66: Medium tot hoë stroomreeks (1000 A tot 4000 A), nominale las 15-30 VA
- LMZ3(D)-0.66: Spesifieke konfigurasies met dimensionele optimering vir kompakte installasies
Diensvoorwaardes
Die LMZ3(D)-0.66 reeks stroomtransformators is ontwerp vir binnegebruik onder normale diensvoorwaardes in lae-voltage kragstelsels.
- Installasieomgewing: Slegs binne-installasie
- Hoogte bo seevlak: Nie meer as 1000 m nie (hoër hoogte moet gespesifiseer word vir ingenieursbevestiging)
- Omgewingstemperatuur: −5 °C tot +40 °C
- Relatiewe humiditeit: Daaglikse gemiddelde ≤ 95%, maandelikse gemiddelde ≤ 80% (by +20 °C verwysing)
- Omgewingsomstandighede: Vry van korrosiewe gasse of damp; vry van ontplofbare of brandbare media; geen ernstige vibrasie, meganiese skok of impak nie; geen ontplofbare stof nie
Konstruksie
Konstruksieontwerp
- Struktuur: Venstertipe (lus-tipe) vir busbar- of kabeldraadtrekking
- Isolasie: Volledig ingeslote epoxyhars gegote isolasie
- Kern: Lus-tipe (toroidale) magnetiese kernontwerp
- Sekondêre winding: Eenvormig om die magnetiese kern gewind vir konstante akkuraatheid
- Stelsel: Geïntegreerde primêre en sekondêre isolasiesisteem met volledige galvaniese isolasie
Die epoxyhars gietwerk verskaf stabiele isolasie-eienskappe en weerstand teen vog, verontreiniging en veroudering vir langtermyn binnediens. Die venstertipe ontwerp elimineer die behoefte aan primêre stroombaanontkoppeling tydens installasie.
Windings & Terminaalmerking
- Primêre geleier: Busbar of kabel wat deur die vensteropening loop (geen vaste terminale nie)
- Sekondêre terminale: K / L (polariteitsmerking volgens standaardkonvensie)
Terminaalmerkings volg standaard CT-polariteitskonvensies. Onder normale bedryfsomstandighede, wanneer primêre stroom in die gespesifiseerde rigting deur die opening vloei, vloei sekondêre stroom van K na L. Korrekte terminaalidentifikasie moet nagekom word om metings- en beskermingsprestasie te verseker.
Tegniese Data
Hierdie afdeling verskaf keuse-gerigte tegniese data vir die LMZ3(D)-0.66 reeks binnenshuise, gegote-hars stroomtransformator wat gebruik word in 0.66 kV klas wisselstroom stelsels (50 Hz / 60 Hz). Die data hieronder is bedoel vir voorlopige keuse van stroomverhoudings, akkuraatheidsklas en nominale las.
Definisies: Nominale primêre stroom is die nominale stroom waarvoor die transformator ontwerp is. Nominale uitset (VA) is die las wat die transformator kan lewer terwyl dit gespesifiseerde akkuraatheid handhaaf. Akkuraatheidsklas definieer die maksimum toelaatbare verhoudingsfout en faseverskuiwing onder gespesifiseerde omstandighede.
Dataverwysing
| Tipe | Nominale Primêre Stroom (A) |
Nominale Sekondêre Stroom (A) | Akkuraatheidsklas | Nominale Uitset (VA) |
|---|---|---|---|---|
| LMZ1-0.66 | 200, 300, 400, 600, 800 | 5 | 0.5 | 10 |
| LMZ2-0.66 | 1000, 1200, 1500 | 5 | 0.5 | 15 |
| LMZ2-0.66 | 2000, 2500, 3000 | 5 | 0.5 | 20 |
| LMZ2-0.66 | 4000 | 5 | 0.5 | 30 |
Standaarde & Normatiewe Verwysings
| Standaard | Titel | Toepassing |
|---|---|---|
| IEC 60044-1 | Instrumenttransformators – Deel 1: Stroomtransformators | Internasionale standaard vir CT-ontwerp en toetsing |
| GB 1208-2006 | Stroomtransformators | Nasionale standaard (belyn met IEC-raamwerk) |
| GB/T 20840.1 | Instrumenttransformators – Deel 1: Algemene Vereistes | Algemene vereistes verwysing |
| GB/T 20840.2 | Instrumenttransformators – Deel 2: Stroomtransformators | CT-spesifieke vereistes verwysing |
| IEC 60085 | Elektriese Isolasie – Termiese Evaluering | Isolasie termiese evaluering verwysing |
Fabriektoetsing-nakoming
- Routine toetse volgens toepaslike IEC/GB vereistes (insluitend polariteit/merkingverifikasie, verhoudingsverifikasie en akkuraatheidsverifikasie per gespesifiseerde klas en las)
- Dielektriese toetse volgens isolasiekoördinasievereistes en toepaslike standaard
- Visuele en dimensionele inspeksie insluitend merking en vakmanskap-konformiteit
- Tipe toetse soos vereis deur die standaard of projekspesifikasie
Installasie & Afmetings
- Omtrekafmetings en monteerbesonderhede word in die dimensionele tekeninge verskaf.
- Die transformator moet stewig gemonteer word met behulp van die aangewese vasmaakgate.
- Primêre geleier (busbar of kabel) moet deur die vensteropening loop met voldoende speling.
- Voldoende speling moet gehandhaaf word vir isolasie, hitteverdeling en instandhoudingstoegang.
- Installasie moet verseker dat die transformatororiëntasie ooreenstem met die ontwerpbedoeling vir optimale prestasie.
Omtrektekening
Algemene Afmetings
| Tipe | A (mm) |
B (mm) |
C (mm) |
D (mm) |
E | F (mm) |
G (mm) |
K (mm) |
L (mm) |
W (mm) |
H (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LMZ3D-0.66 B00-1500/5 | 131 | 86 | 48 | 43 | 2-M6 | 30 | 39 | 45 | 144 | 63 | 135 |
| LMZ3D-0.66 3000/5 | 187 | 130 | 90 | 62 | 2-M8 | 74 | 50 | 205 | 66 | 174 | — |
Veiligheidsnotas
- Sekondêre stroombaan mag nooit oopgelaat word wanneer die transformator onder spanning is nie, aangesien gevaarlike hoë spanning oor die sekondêre terminale kan verskyn.
- Tydens inspeksie of instandhouding moet die sekondêre stroombaan kortgesluit word voor enige instrumente ontkoppel word.
- Een punt van die sekondêre stroombaan moet betroubaar geaard wees in ooreenstemming met toepaslike standaarde.
- Alle installasie- en instandhoudingswerk moet voldoen aan plaaslike elektriese veiligheidsvoorskrifte.
- Primêre geleierinstallasie moet voldoende speling deur die vensteropening verseker om isolasiebeskadiging te voorkom.
Bestelinligting
Wanneer ‘n bestelling geplaas word, moet die vereiste konfigurasie gespesifiseer word volgens die plaaslike netvereistes, toepaslike standaarde en projektegniese spesifikasie. Die volgende parameters moet duidelik gestel word vir tegniese bevestiging en produksievrygawe:
- Nominale primêre stroom / transformasieverhouding (bv. 1000/5, 2000/5)
- Nominale sekondêre stroom (5 A standaard)
- Toepassing en akkuraatheidsvereistes (akkuraatheidsklas 0.5 vir meting)
- Nominale las (VA) gebaseer op gekoppelde las
- Frekwensie (50 Hz of 60 Hz)
- Hoeveelheid en leweringsskedule
Hoe om te Kies
Stap 1: Bepaal nominale primêre stroom (Ip) gebaseer op stroombaan kontinue stroomgradering en verwagte bedryfsreeks.
Stap 2: Kies toepaslike produkreeks (LMZ1 vir laer strome, LMZ2 vir hoër strome) gebaseer op stroomgrootte.
Stap 3: Bevestig nominale las (VA) vir sekondêre stroombaan gebaseer op gekoppelde meters en bedradingsverliese. Totale gekoppelde las mag nie nominale uitset oorskry nie.
Stap 4: Verifieer dimensionele beperkings en monteeringsvereistes vir die installasielokasie.
Stap 5: Spesifiseer enige spesiale vereistes (frekwensie, omgewingsomstandighede, sertifiseringsvereistes, dokumentasietaal).
Indien plaaslike nutsmaatskappy- of projekvereistes van toepassing is (bv. spesifieke toetsprotokolle, sertifiseringsvereistes, terminaalopstelling, monteeringsbeperkings, dokumentasietaal of vereiste sertifikate), spesifiseer dit tydens die bestellingsfase. Spesiale konfigurasies moet bevestig word deur tegniese ooreenkoms en finale datasblad voor produksie.
GVV’s
V1: Wat is die verskil tussen LMZ1-0.66 en LMZ2-0.66 reekse?
A: LMZ1-0.66 dek laer stroomgraderings (200-800 A) met 10 VA las, terwyl LMZ2-0.66 hoër graderings (1000-4000 A) met 15-30 VA las dek afhangende van stroomgrootte. Keuse hang af van stroombaangedryfstroom en meterlasvereistes.
V2: Kan die LMZ3(D)-0.66 vir beskermingstoepassings gebruik word?
A: Die standaard LMZ3(D)-0.66 is gespesifiseer met 0.5 akkuraatheidsklas vir metingstoepassings. Beskermingstoepassings vereis ander akkuraatheidsklasse (bv. 10P) en moet afsonderlik gespesifiseer word indien nodig.
V3: Hoe bepaal ek die korrekte stroomverhouding vir my toepassing?
A: Kies stroomverhouding gebaseer op normale bedryfsstroom. Die primêre stroom moet binne 100-120% van nominale primêre stroom wees tydens normale bedryf om optimale akkuraatheid te verseker en ruimte vir oorgangsoorbelastings toe te laat.
V4: Wat is die maksimum las wat aan die sekondêre stroombaan gekoppel kan word?
A: Die gekoppelde las (insluitend meters, relaais en bedradingsweerstand) mag nie die nominale uitset wat vir elke tipe gespesifiseer is, oorskry nie. Oorskryding van nominale las sal akkuraatheidsklasprestasie verswak.
V5: Word 60 Hz toepassings ondersteun?
A: Ja, 60 Hz bedryf is beskikbaar op versoek. Spesifiseer frekwensieverkiesing tydens bestellingsfase vir fabriekskonfigurasie en toetsing.
V6: Wat is die verpligte sekondêre stroombaanveiligheidsvereistes?
A: Moet nooit die CT-sekondêre oopsluit onder spanning nie. Voor enige instandhouding, kortsluit die sekondêre terminale en verseker dat een punt betroubaar geaard is volgens plaaslike veiligheidskodes. Neem kennis van K/L terminaalpolariteit vir korrekte meting.
V7: Watter standaarde beheer produk-nakoming en toetsing?
A: Primêre standaarde is IEC 60044-1 en GB 1208-2006. Naamplaat en fabriektoetsverslag verskaf aanvaardingsbasis. Toetsertifikate met naspoorbaarheid na geakkrediteerde laboratoriums is beskikbaar vir elke eenheid.
V8: Kan die transformator in enige oriëntasie geïnstalleer word?
A: Alhoewel die transformator tipies in verskeie oriëntasies kan werk, volg vervaardiger se aanbevelings en dimensionele tekeninge vir optimale prestasie. Verseker voldoende ventilasie en hitteverdeling in die gekose oriëntasie.
