Produk Oorsig
Die LMZB6-10Q / 160 stroomtransformator is ‘n binnenshuise epoksie gegote, volledig ingeslote kabel/busbar-deurlopende stroomtransformator vir middelspanningskisskakelaars. Dit is ontwerp vir stroommeting, elektriese energiemeting, voedermonitering en relaaisbeskerming in wisselstroomkragstelsels met ‘n nominale frekwensie van 50Hz of 60Hz. Vir internasionale projekdokumentasie kan hierdie produk geposisioneer word vir 10kV, 11kV en 12kV klasse binnenshuise kisskakelaartoepassings, onderhewig aan finale isolasiekoördinasie, stelselspanning en projekvereistes.
Hierdie model gebruik ‘n volledig ingeslote epoksiehars gietstruktuur met ‘n hol deurlopende opening. Die primêre kabel, koperstaaf of busbar gaan deur die sentrale opening, terwyl die sekondêre wikkeling en magnetiese kern volledig in epoksiehars gegiet is. Die struktuur is geskik vir vaste metaal-ingeslote kisskakelaars, XGN-10 tipe kaste, insetpaneel, uitgaande voeders en hoë-stroom binnenshuise verspreidingskringe.
Die produk is ontwerp sonder ‘n gewikkelde primêre geleier. In plaas daarvan gaan die primêre geleier deur die ST-opening as die primêre stroombaan. Die busvenster elektriese skerm kan tydens installasie met ekvipotensiële lyne verbind word, wat help om elektriese veldkonsentrasie te verminder en isolasiekoördinasie rondom die busbar-area te verbeter. Die gegote harsliggaam sluit monteeringsgate, terminaalmerking en aardverbindingspunte in vir betroubare kasinstallasie.
Produktipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Binnenshuise Epoksie Gegote Kabel/Busbar-Deurlopende Stroomtransformator |
| Model | LMZB6-10Q / 160 |
| Struktuur | Volledig ingeslote epoksie gegote liggaam met hol kabel/busbar-deurlopende opening |
| Spanningsklasse | 10kV, 11kV en 12kV klasse binnenshuise middelspanningsstelsels |
| Nominale isolasievvlak | 12/42/75kV |
| Nominale frekwensie | 50Hz / 60Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Nominale primêre stroom | 1000A tot 5000A |
| Las drywingsfaktor | 0.8 naloop |
| Tipes toepassing | Stroommeting, energiemeting, relaaisbeskerming, voedermonitering |
Produk Vertoning

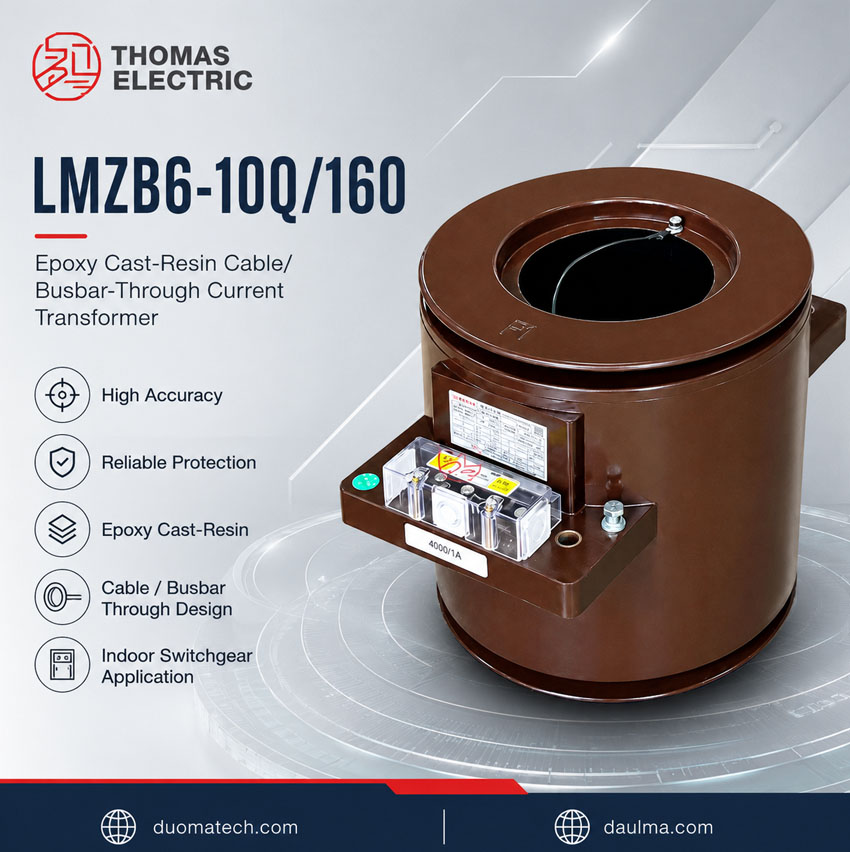

Die LMZB6-10Q / 160 het ‘n kompakte silindriese epoksie gegote liggaam met ‘n deurlopende opening en ‘n vierkantige monteerbasis. Die sekondêre terminaalblok is aan die sykant van die gegote liggaam gerangskik, terwyl die primêre kabel of busbar deur die sentrale opening gaan. Hierdie struktuur ondersteun binnenshuise kisskakelaarinstallasie waar die ST rondom ‘n busbar of kabelroete gemonteer word.
Toepassings
- 10kV, 11kV en 12kV klasse binnenshuise middelspanningskisskakelaars
- XGN-10 vaste metaal-ingeslote kisskakelaars en soortgelyke kastsisteme
- Insetkaste, uitgaande voederpaneel en busbar-metingskringe
- Stroommeting en elektriese energiemetingskringe
- Relaaisbeskermingskringe wat 5(10)P10 of 5(10)P20 beskermingskerne gebruik
- Hoë-stroom kabel-deur of busbar-deur sensering in binnenshuise verspreidingsapparatuur
Eienskappe
- Volledig ingeslote epoksiehars struktuur: Die harsgegote liggaam bied isolasiesterkte, meganiese stabiliteit, vogweerstand en oppervlakskoonmaakvermoë vir binnenshuise gebruik.
- Kabel/busbar-deurlopende ontwerp: Die primêre geleier gaan deur die opening, wat die produk geskik maak vir hoë-stroom kisskakelaarkringe sonder ‘n gewikkelde primêre spoel.
- Hoë-kwaliteit magnetiese kern: Die kern is vervaardig uit hoë-kwaliteit magnetiese materiaal om stabiele meting- en beskermingsprestasie te ondersteun.
- Ekipotensiële busvensterontwerp: Die busvensters kan tydens installasie met ekvipotensiële lyne verbind word om elektriese veldbeheer te ondersteun.
- Metings- en beskermingskerne: Die produk ondersteun 0.2(S), 0.5(S), 5(10)P10 en 5(10)P20 konfigurasies volgens projekvereistes.
- Kas-gereed installasie: Die gegote harsliggaam sluit vier monteeringsgate en terminaalmerking in vir vaste kisskakelaarinstallasie.
Beginsel
Die LMZB6-10Q / 160 stroomtransformator werk volgens elektromagnetiese induksie. Die primêre kabel of busbar gaan deur die sentrale opening en dra die primêre stroom. Die stroom produseer magnetiese vloed in die interne magnetiese kern, en die sekondêre wikkeling induseer ‘n proporsionele 5A of 1A stroomsein vir meters, beskermingsrelaisse of moniteringsapparate.
Omdat die produk geen gewikkelde primêre spoel het nie, is dit veral geskik vir hoë-stroom kabel- of busbarkringe. Vir metingstoepassings moet die gekose 0.2(S) of 0.5(S) klas ooreenstem met die gekoppelde las. Vir relaaisbeskerming moet die 5(10)P10 of 5(10)P20 beskermingskern gekoördineer word met die relaisinstelling en foutstroomvlak.
Model Aanduiding
Die modelkode LMZB6-10Q / 160 kan soos volg geïnterpreteer word:
| Kode | Betekenis |
|---|---|
| L | Stroomtransformator |
| M | Busbar / kabel-deurlopende struktuur |
| Z | Epoksiehars gietisolering |
| B | Beskermingsklas konfigurasie beskikbaar |
| 6 | Ontwerpvolgordelike kode |
| 10 | Nominale spanningsklasse: 10kV |
| Q | Versterkte tipe |
| 160 | Opening / binne-gat verwysingskode |
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Nominale spanningsklasse | 10kV klasse; geskik vir 10kV, 11kV en 12kV klasse binnenshuise stelsels deur projekbevestiging |
| Nominale isolasievvlak | 12/42/75kV |
| Nominale frekwensie | 50Hz / 60Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Nominale primêre stroom | 1000A–1500A, 2000A–3000A, 4000A–5000A |
| Akkuraatheidsklasse | 0.2(S), 0.5(S), 5(10)P10, 5(10)P20 |
| Nominale uitset | 15VA tot 50VA afhangende van stroomreeks en akkuraatheidsklasse |
| Las drywingsfaktor | cosφ = 0.8 naloop |
| Veiligheidsfaktor | FS < 10 waar gespesifiseer |
| Omgewingstemperatuur | -5°C tot +40°C |
| Toepaslike standaarde | GB20840.2-2014, IEC61869-2:2012, en kliënt-spesifieke vereistes |
Seleksietabel
Die seleksietabel is georganiseer volgens nominale primêre stroomreeks. Lang tabelkoppe is in veelvuldige reëls ingepak vir beter responsiewe webwerfvertoning.
| Nominale Primêre Stroom (A) |
Klas Kombinasie |
0.2(S) Uitset (VA) |
0.5(S) Uitset (VA) |
5(10)P10 Uitset (VA) |
5(10)P20 Uitset (VA) |
|---|---|---|---|---|---|
| 1000–1500 | 0.2(S) / 0.2(S) 0.5(S) / 0.5(S) 0.2(S) / 5(10)P10 0.5(S) / 5(10)P10 0.2(S) / 5(10)P20 |
20 | 20 | 30 | 15 |
| 2000–3000 | 20 | 20 | 50 | 20 | |
| 4000–5000 | 30 | 30 | 50 | 30 |
Nota: Indien projekvereistes die gelysde reeks oorskry, kan finale parameters bepaal word deur tegniese ooreenkoms tussen vervaardiger en koper.
Afmetings
| Item | Katalogus Verwysing |
|---|---|
| Binne-opening verwysing | Ø160 / Ø162 verwysing volgens tekening en modelkode |
| Buite-liggaam verwysing | Ø286 verwysing vanaf tekening |
| Monteerplaat breedte | 294mm verwysing |
| Monteerplaat hoogte | 350mm verwysing |
| Opening afmeting | Ø290 verwysing met 260mm / 315mm monteer verwysing |
| Monteeringsgate | Vier monteeringsgate soos getoon in die buitelyn tekening |
Terminale
Die transformator gebruik subtractiewe polariteitsbedrading. Die insetkant van die busbar is gemerk as P1. Die uitsetterminale van die eerste sekondêre wikkeling, wat gebruik word vir 0.5 of 10P klas afhangende van konfigurasie, is gemerk as 1S1 / 1S2. Die tweede beskermingssekondêre wikkeling kan gemerk word as 2S1 / 2S2.
| Terminaal | Funksie | Toepassingsnota |
|---|---|---|
| P1 | Primêre insetkant | Gebruik om primêre stroomrigting en polariteit te identifiseer. |
| 1S1 / 1S2 | Eerste sekondêre wikkeling | Gebruik vir meting of beskerming afhangende van bestelde klas. |
| 2S1 / 2S2 | Tweede sekondêre wikkeling | Gebruik vir beskerming of addisionele sekondêre stroombaan waar gespesifiseer. |
| Ekipotensiële verbinding | Busvenster elektriese skerm | Verbind met die bus ekipotensiële lyn volgens die installasievereiste. |
Diensvoorwaardes
- Installasieplek: binnenshuise middelspanningskisskakelaars
- Nominale spanning: 10kV, 11kV en 12kV klasse stelsels deur projekbevestiging
- Nominale frekwensie: 50Hz / 60Hz
- Omgewingstemperatuur: -5°C tot +40°C
- Die installasie-omgewing moet vry wees van ernstige vibrasie, korrosiewe gas, ontplofbare medium, geleidende stof, swaar besoedeling en abnormale kondensasie.
- Vir hoë hoogte, kusgebiede, vogtige of swaar-besoedelde diensvoorwaardes word tegniese bevestiging aanbeveel voor bestelling.
Standaarde en Nakoming
Die LMZB6-10Q / 160 stroomtransformator is ontwerp volgens GB20840.2-2014, IEC61869-2:2012 en kliënt-spesifieke vereistes. Die produk kan verskaf word met routynetoetsdokumente volgens die projekooreenkoms, insluitend verhoudingtoets, polariteitskontrole, akkuraatheidsverifikasie, isolasietoets en kragfrekwensie weerstandstoets waar nodig.
Installasie en Afmetings
Hierdie produk is geskik vir vaste binnenshuise kisskakelaars soos XGN-10 tipe metaal-ingeslote kaste en soortgelyke middelspanningspaneelsisteme. Voor kasproduksie moet die kabel- of busbargrootte, openingklaring, monteeringsgate, terminaalposisie, fase-na-grond klaring, ekipotensiële verbinding en sekondêre bedradings-toegang bevestig word met die goedgekeurde buitelyntekening.
Veiligheid Notas
- Bevestig primêre stroomreeks, sekondêre stroom, akkuraatheidsklas, nominale uitset en openinggrootte voor produksie.
- Kontroleer dat die kabel, koperstaaf of busbar deur die ST-opening kan gaan met voldoende isolasieklaring.
- Verbind ekipotensiële lyne soos vereis vir die busvenster elektriese skerm.
- Die ST sekondêre stroombaan mag nie oopgemaak word terwyl primêre stroom vloei nie.
- Voor die ontkoppeling van meters of relaisse, kortsluit die sekondêre stroombaan met ‘n goedgekeurde kortsluittoestel.
- Een punt van die sekondêre stroombaan moet geaard word volgens projek elektriese veiligheidspraktyk.
- Installasie en in werking stel moet uitgevoer word deur gekwalifiseerde middelspannings elektriese personeel.
Bestelinligting
- Produkmodel: LMZB6-10Q / 160
- Nominale primêre stroom en nominale sekondêre stroom: 5A of 1A
- Akkuraatheidsklas kombinasie en nominale uitset vir elke sekondêre kern
- Vereiste beskermingsklas: 5(10)P10 of 5(10)P20
- Kabel- of busbargrootte en openingvereiste
- Monteertekening, terminaalrigting, ekipotensiële verbinding en kisskakelaaruitleg
- Toepaslike standaard, routynetoetsverslag en sertifikaatvereistes
- Hoeveelheid, etikettaal, verpakking en projekdokumentasievereistes
Seleksie Gids
- Bevestig spanningsklasse: Gebruik hierdie produk vir binnenshuise 10kV, 11kV en 12kV klasse kisskakelaars nadat isolasiekoördinasie bevestig is.
- Kies stroomreeks: Kies 1000A–1500A, 2000A–3000A of 4000A–5000A volgens voederlas en busbarkapasiteit.
- Kies sekondêre stroom: Gebruik 5A vir konvensionele kringle of 1A waar laer las of langer sekondêre bedrading vereis word.
- Definieer kernplig: Gebruik 0.2(S) of 0.5(S) vir meting en 5(10)P10 of 5(10)P20 vir beskerming.
- Verifieer uitsetlas: Verseker dat gekoppelde meter, relais en bedradingslas nie die gekose nominale uitset oorskry nie.
- Kontroleer opening en monteer: Bevestig kabel/busbar afmetings, monteeringsgate en kasuitleg voor produksie.
- Bevestig terminaallogika: Verifieer P1, 1S1/1S2, 2S1/2S2 en aarding/ekipotensiële verbinding met die projekbedradingsdiagram.
GVB’s
FAQs
Q1: Wat is die nominale isolasievlak en spanningsklasse vir die LMZB6-10Q/160?
Die LMZB6-10Q/160 stroomtransformator het ‘n nominale isolasievlak van 12/42/75kV. Dit is ontwerp vir middelspanningsstelsels en kan geposisioneer word vir 10kV, 11kV en 12kV klasse binnenshuise toepassings. Die finale isolasiekoördinasie en stelselspanning is egter onderhewig aan bevestiging volgens spesifieke projekvereistes en toetsdata wat deur die vervaardiger verskaf word.
Q2: Vir watter tipe kisskakelaartoepassings is hierdie volledig ingeslote stroomtransformator geskik?
Hierdie model is ideaal vir vaste metaal-ingeslote kisskakelaars, XGN-10 tipe kaste, insetpanele, uitgaande voeders en hoë-stroom binnenshuise verspreidingskringe. Die hol deurlopende openingstruktuur maak dit geskik vir middelspanningskissies waar stroommeting, energiemeting, voedermonitering en relaaisbeskerming in 50Hz of 60Hz wisselstroomkragstelsels vereis word. Dit ondersteun nominale primêre strome van 1000A tot 5000A.
Q3: Hoe word die primêre geleier tydens installasie deur die transformator geïnstalleer?
Die produk is ontwerp sonder ‘n gewikkelde primêre geleier. In plaas daarvan word die primêre kabel, koperstaaf of busbar direk deur die sentrale hol ST-opening gelei om as die primêre stroombaan te dien. Die busvenster elektriese skerm kan tydens installasie met ekvipotensiële lyne verbind word om elektriese veldkonsentrasie te verminder en isolasiekoördinasie rondom die busbar-area te verbeter.
Q4: Wanneer moet die 1A of 5A sekondêre stroomopsie vir hierdie model gekies word?
Die keuse tussen die 1A of 5A sekondêre stroomopsie hang af van die afstand na die metertoerusting en die spesifieke relaaisbeskermingvereistes. ‘n 1A-opsie word gewoonlik vir langer afstande gekies om ladingsverliese te verminder, terwyl 5A geskik is vir korter afstande. Die transformator ondersteun ‘n lasdrywingsfaktor van 0,8, maar finale keurings is onderhewig aan bevestiging deur die stelselontwerper.
Q5: Waarom is die volledig ingeslote epoksiehars gietstruktuur voordelig vir instandhouding?
Die volledig ingeslote epoksiehars gietstruktuur beskerm die sekondêre wikkeling en magnetiese kern teen omgewingsfaktore, wat die behoefte aan gereelde instandhouding drasties verminder. Die gegote harsliggaam sluit boonop monteeringsgate, terminaalmerking en aardverbindingspunte in, wat betroubare kasinstallasie en veilige gronding verseker. Hierdie robuuste ontwerp verhoog die lewensduur en verminder stilstandtyd in binnenshuise middelspanningsverspreidingsnetwerke.
Q6: Is hierdie stroomtransformator geskik vir beide 50Hz en 60Hz kragstelsels?
Ja, die LMZB6-10Q/160 is spesifiek ontwerp vir gebruik in wisselstroomkragstelsels met ‘n nominale frekwensie van beide 50Hz en 60Hz. Dit maak die transformator baie veelsydig vir internasionale projekte en diverse industriële toepassings. Vir spesifieke akkuraatheidsklasse en presiese foutgrense by hierdie frekwensies, word ingenieurs aangeraai om die volledige toetsdata en tegniese dokumentasie by die vervaardiger te bevestig.
Q7: Kan die busvenster elektriese skerm geaard word om isolasie te verbeter?
Ja, die busvenster elektriese skerm kan en moet tydens installasie met ekvipotensiële lyne verbind word. Hierdie aardingspraktyk help om elektriese veldkonsentrasie te verminder en verbeter die isolasiekoördinasie rondom die busbar-area aansienlik. Die gegote harsliggaam bevat spesifieke aardverbindingspunte om ‘n veilige en betroubare kasinstallasie te waarborg, wat krities is vir die veiligheid van die personeel en die toerusting.
