نظرة عامة على المنتج

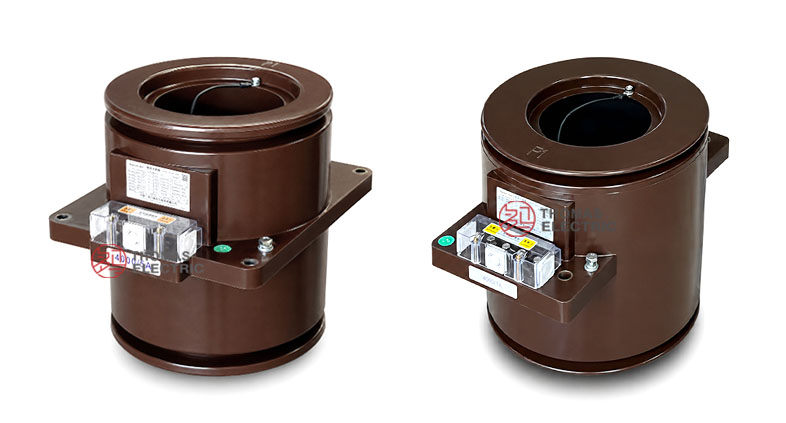

محول التيار LMZB6-10Q / 160 هو محول تيار داخلي مصنوع من راتنج الإيبوكسي المصبوب، ومغلق بالكامل، يُستخدم لتمرير الكابل أو القضيب النحاسي (البار) في معدات التوزيع ذات الجهد المتوسط. تم تصميمه لتطبيقات قياس التيار، وقياس الطاقة الكهربائية، ومراقبة الدوائر الفرعية، والحماية بواسطة المرحلات في أنظمة التيار المتردد ذات التردد المقنّن 50 هرتز أو 60 هرتز. ولتوثيق المشاريع الدولية، يمكن تصنيف هذا المنتج للاستخدام في تطبيقات معدات التوزيع الداخلية ذات فئات الجهد 10 كيلوفولت، 11 كيلوفولت و12 كيلوفولت، وذلك وفقًا للتنسيق النهائي للعزل، وجهد النظام، ومتطلبات المشروع.
يستخدم هذا الطراز هيكلًا مغلقًا بالكامل من راتنج الإيبوكسي المصبوب مع فتحة مركزية مجوفة. يمر الكابل الأساسي أو القضيب النحاسي أو البار عبر الفتحة المركزية، بينما يتم صب كل من لفّة الثانوي والنواة المغناطيسية بالكامل داخل راتنج الإيبوكسي. يناسب هذا الهيكل معدات التوزيع المعدنية المغلقة الثابتة، وخزائن النوع XGN-10، ولوحات الدخول، والدوائر الفرعية الخارجة، ودوائر التوزيع الداخلية ذات التيار العالي.
تم تصميم المنتج دون موصل أساسي ملفوف. بدلًا من ذلك، يمر الموصل الأساسي عبر فتحة محول التيار ليشكّل الدائرة الأولية. ويمكن توصيل الشاشة الكهربائية المحيطة بفتحة البار بأسلاك متساوية الجهد أثناء التركيب، مما يساعد على تقليل تركيز المجال الكهربائي وتحسين تنسيق العزل حول منطقة البار. ويحتوي جسم الراتنج المصبوب على ثقوب للتثبيت، وعلامات للأطراف، ونقاط لتوصيل التأريض لتركيب آمن وموثوق داخل الخزانة.
نوع المنتج
| البند | المواصفات |
|---|---|
| اسم المنتج | محول تيار داخلي مصنوع من راتنج الإيبوكسي المصبوب، يُستخدم لتمرير الكابل أو القضيب النحاسي (البار) |
| الطراز | LMZB6-10Q / 160 |
| الهيكل | جسم مغلق بالكامل من راتنج الإيبوكسي المصبوب مع فتحة مجوفة لتمرير الكابل أو البار |
| فئة الجهد | أنظمة داخلية ذات جهد متوسط بفئات 10 كيلوفولت، 11 كيلوفولت و12 كيلوفولت |
| مستوى العزل المقنّن | 12/42/75 كيلوفولت |
| التردد المقنّن | 50 هرتز / 60 هرتز |
| تيار الثانوي المقنّن | 5 أمبير أو 1 أمبير |
| تيار الأولي المقنّن | من 1000 أمبير إلى 5000 أمبير |
| معامل قدرة الحمل | 0.8 متأخر |
| التطبيق النموذجي | قياس التيار، وقياس الطاقة، والحماية بواسطة المرحلات، ومراقبة الدوائر الفرعية |

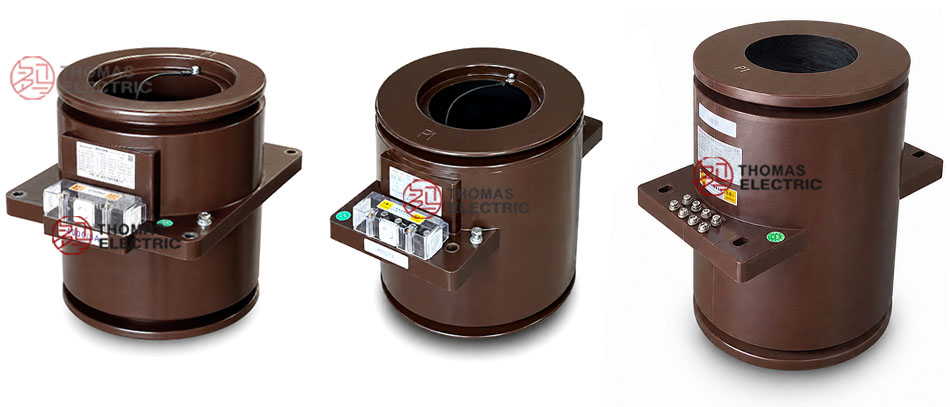

عرض المنتج
يتميز طراز LMZB6-10Q / 160 بهيكل أسطواني مدمج من راتنج الإيبوكسي المصبوب مع فتحة مركزية وقاعدة تثبيت مربعة. يتم ترتيب كتلة أطراف الثانوي على جانب الجسم المصبوب، بينما يمر الكابل أو البار الأساسي عبر الفتحة المركزية. يدعم هذا الهيكل تركيب محول التيار داخل معدات التوزيع الداخلية حيث يُثبَّت حول مسار الكابل أو البار.
التطبيقات
- معدات التوزيع الداخلية ذات الجهد المتوسط بفئات 10 كيلوفولت، 11 كيلوفولت و12 كيلوفولت
- معدات التوزيع المعدنية المغلقة الثابتة من النوع XGN-10 وأنظمة الخزانات المشابهة
- خزائن الدخول، ولوحات الدوائر الفرعية الخارجة، ودوائر قياس التيار على البار
- دوائر قياس التيار وقياس الطاقة الكهربائية
- دوائر الحماية بواسطة المرحلات باستخدام نوى حماية من الفئة 5(10)P10 أو 5(10)P20
- أجهزة الاستشعار التي تمر عبر كابلات أو أبراج ذات تيار عالٍ في معدات التوزيع الداخلية
المميزات
- هيكل مغلق بالكامل من راتنج الإيبوكسي: يوفر جسم الراتنج المصبوب قوة عزل، واستقرارًا ميكانيكيًا، ومقاومة للرطوبة، وقدرة على التنظيف السطحي للاستخدام الداخلي.
- تصميم يسمح بمرور الكابل أو البار: يمر الموصل الأساسي عبر الفتحة، مما يجعل المنتج مناسبًا لدوائر معدات التوزيع ذات التيار العالي دون الحاجة إلى ملف أولي.
- نواة مغناطيسية عالية الجودة: مصنوعة من مادة مغناطيسية عالية الجودة لدعم أداء مستقر في القياس والحماية.
- تصميم فتحة البار متساوي الجهد: يمكن توصيل فتحات البار بأسلاك متساوية الجهد أثناء التركيب لدعم التحكم في المجال الكهربائي.
- نوى للقياس والحماية: يدعم المنتج تكوينات الفئات 0.2(S)، 0.5(S)، 5(10)P10، و5(10)P20 وفقًا لمتطلبات المشروع.
- جاهز للتثبيت في الخزانة: يحتوي جسم الراتنج المصبوب على أربع ثقوب للتثبيت وعلامات للأطراف لتركيب ثابت في معدات التوزيع.
المبدأ
يعمل محول التيار LMZB6-10Q / 160 وفقًا لمبدأ الحث الكهرومغناطيسي. يمر الكابل أو البار الأساسي عبر الفتحة المركزية ويحمل التيار الأولي. ويولد هذا التيار تدفقًا مغناطيسيًا في النواة المغناطيسية الداخلية، وتُنتج لفّة الثانوي إشارة تيار متناسبة (5 أمبير أو 1 أمبير) لأجهزة القياس أو مرحلات الحماية أو أجهزة المراقبة.
نظرًا لعدم احتواء المنتج على ملف أولي، فهو مناسب بشكل خاص لدوائر الكابلات أو الأبراج ذات التيار العالي. ولتطبيقات القياس، يجب أن تتطابق الفئة المختارة 0.2(S) أو 0.5(S) مع الحمل المتصل. أما بالنسبة للحماية بواسطة المرحلات، فيجب تنسيق نواة الحماية 5(10)P10 أو 5(10)P20 مع إعدادات المرحل ومستوى تيار العطل.

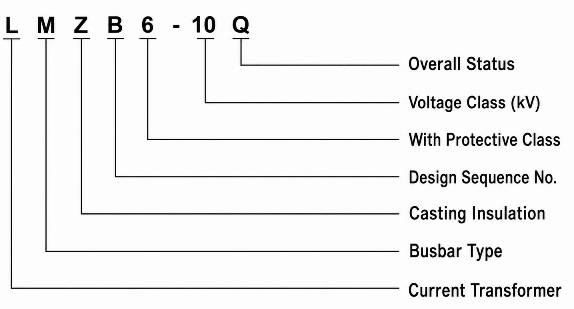

ترميز الطراز
يمكن تفسير رمز الطراز LMZB6-10Q / 160 كما يلي:
| الرمز | المعنى |
|---|---|
| L | محول تيار |
| M | هيكل يسمح بمرور البار أو الكابل |
| Z | عزل من راتنج الإيبوكسي المصبوب |
| B | متوفر بتكوين لفئة الحماية |
| 6 | رمز تسلسل التصميم |
| 10 | فئة الجهد المقنّن: 10 كيلوفولت |
| Q | نوع معزّز |
| 160 | رمز مرجعي للفتحة الداخلية |
البيانات الفنية
| البند | المواصفات |
|---|---|
| فئة الجهد المقنّن | فئة 10 كيلوفولت؛ مناسب لأنظمة داخلية بفئات 10 كيلوفولت، 11 كيلوفولت و12 كيلوفولت بعد تأكيد المشروع |
| مستوى العزل المقنّن | 12/42/75 كيلوفولت |
| التردد المقنّن | 50 هرتز / 60 هرتز |
| تيار الثانوي المقنّن | 5 أمبير أو 1 أمبير |
| تيار الأولي المقنّن | 1000–1500 أمبير، 2000–3000 أمبير، 4000–5000 أمبير |
| فئات الدقة | 0.2(S)، 0.5(S)، 5(10)P10، 5(10)P20 |
| القدرة الخارجة المقنّنة | من 15 فولت أمبير إلى 50 فولت أمبير حسب مدى التيار وفئة الدقة |
| معامل قدرة الحمل | cosφ = 0.8 متأخر |
| عامل الأمان | FS < 10 عند التحديد |
| درجة حرارة المحيط | من -5°م إلى +40°م |
| المعايير المطبقة | GB20840.2-2014، IEC61869-2:2012، ومتطلبات العملاء الخاصة |
جدول الاختيار
يتم تنظيم جدول الاختيار حسب مدى التيار الأولي المقنّن. تم تقسيم عناوين الجدول الطويلة إلى عدة أسطر لتحسين عرضها على المواقع الإلكترونية المتوافقة مع مختلف أحجام الشاشات.
|
التيار الأولي |
مجموعة |
0.2(S) |
0.5(S) |
5(10)P10 |
5(10)P20 |
|---|---|---|---|---|---|
| 1000–1500 | 0.2(S) / 0.2(S) 0.5(S) / 0.5(S) 0.2(S) / 5(10)P10 0.5(S) / 5(10)P10 0.2(S) / 5(10)P20 |
20 | 20 | 30 | 15 |
| 2000–3000 | 20 | 20 | 50 | 20 | |
| 4000–5000 | 30 | 30 | 50 | 30 |
ملاحظة: إذا تجاوزت متطلبات المشروع النطاق المذكور، فقد يتم تحديد المعاملات النهائية باتفاق فني بين المصنّع والمشتري.

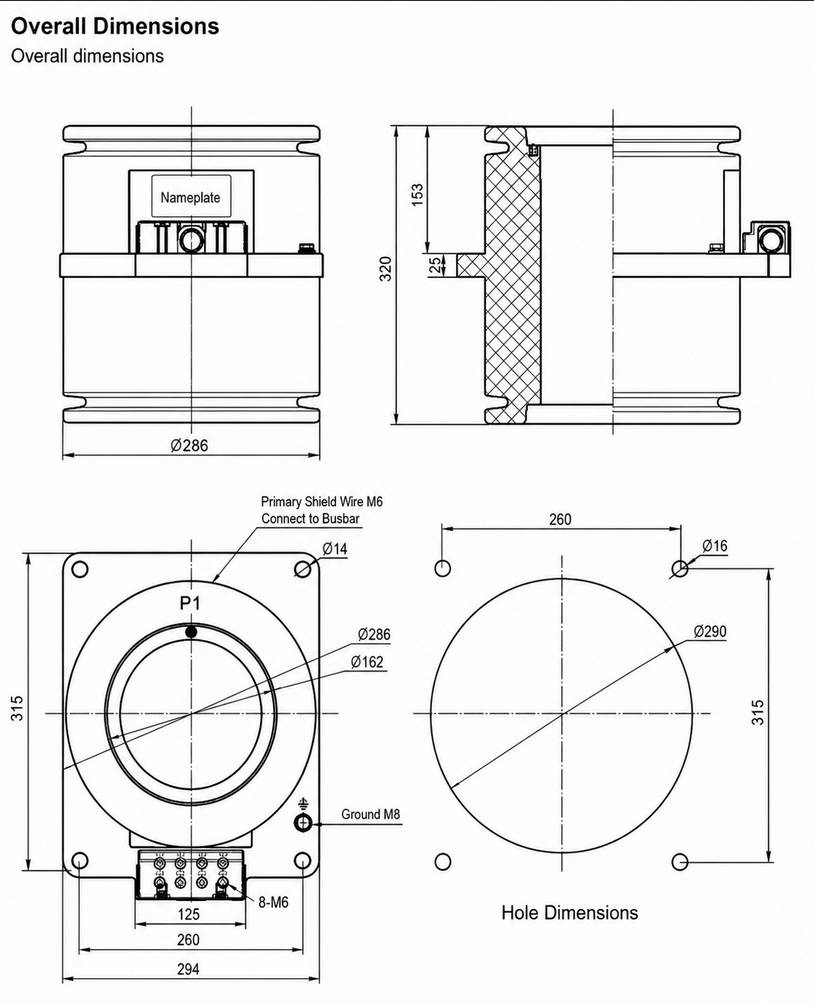

الأبعاد
| البند | المرجع في الكتالوج |
|---|---|
| المرجع للفتحة الداخلية | Ø160 / Ø162 وفقًا للرسم ورمز الطراز |
| المرجع الخارجي للجسم | Ø286 وفقًا للرسم |
| عرض لوحة التثبيت | 294 مم كمرجع |
| ارتفاع لوحة التثبيت | 350 مم كمرجع |
| أبعاد الفتحة | Ø290 كمرجع مع مرجع تثبيت 260 مم / 315 مم |
| ثقوب التثبيت | أربع ثقوب للتثبيت موضّحة في الرسم التخطيطي |
الأطراف
يستخدم المحول توصيلًا ذا قطبية طرحية. يتم وضع علامة P1 على الجانب الداخل للبار. أما أطراف الخروج لللفّة الثانوية الأولى، المستخدمة لفئة 0.5 أو 10P حسب التكوين، فتحمل العلامات 1S1 / 1S2. ويمكن وضع علامات على لفّة الثانوي الثانية للحماية كـ 2S1 / 2S2.
| الطرف | الوظيفة | ملاحظة التطبيق |
|---|---|---|
| P1 | الجانب الداخل للأولي | يُستخدم لتحديد اتجاه التيار الأولي والقطبية. |
| 1S1 / 1S2 | اللفّة الثانوية الأولى | تُستخدم للقياس أو الحماية حسب الفئة المطلوبة. |
| 2S1 / 2S2 | اللفّة الثانوية الثانية | تُستخدم للحماية أو دائرة ثانوية إضافية عند التحديد. |
| التوصيل متساوي الجهد | الشاشة الكهربائية لفتحة البار | يتم توصيلها بسلك متساوي الجهد للبار وفقًا لمتطلبات التركيب. |
ظروف التشغيل
- مكان التركيب: معدات التوزيع الداخلية ذات الجهد المتوسط
- الجهد المقنّن: أنظمة بفئات 10 كيلوفولت، 11 كيلوفولت و12 كيلوفولت بعد تأكيد المشروع
- التردد المقنّن: 50 هرتز / 60 هرتز
- درجة حرارة المحيط: من -5°م إلى +40°م
- يجب أن تكون بيئة التركيب خالية من الاهتزاز الشديد، والغازات المسببة للتآكل، والمواد القابلة للانفجار، والغبار الموصل، والتلوث الشديد، والتكثف غير الطبيعي.
- لظروف التشغيل في الارتفاعات العالية أو المناطق الساحلية أو الرطبة أو شديدة التلوث، يُوصى بالتأكيد الفني قبل تقديم الطلب.
المعايير والامتثال
تم تصميم محول التيار LMZB6-10Q / 160 وفقًا للمعايير GB20840.2-2014 وIEC61869-2:2012 ومتطلبات العملاء الخاصة. ويمكن تزويد المنتج بوثائق اختبارات روتينية وفقًا لاتفاق المشروع، بما في ذلك اختبار النسبة، وفحص القطبية، والتحقق من الدقة، واختبار العزل، واختبار تحمل التردد الصناعي عند الطلب.
التركيب والأبعاد
هذا المنتج مناسب لمعدات التوزيع الداخلية الثابتة مثل خزائن النوع XGN-10 المعدنية المغلقة وأنظمة اللوحات ذات الجهد المتوسط المشابهة. قبل تصنيع الخزانة، يجب التأكد من حجم الكابل أو البار، والمسافة الصافية للفتحة، وثقوب التثبيت، وموضع الأطراف، والمسافة الصافية بين الطور والأرض، والتوصيل متساوي الجهد، ووصول التوصيلات الثانوية وفقًا للرسم التخطيطي المعتمد.
ملاحظات السلامة
- تأكد من مدى التيار الأولي، والتيار الثانوي، وفئة الدقة، والقدرة الخارجة المقنّنة، وحجم الفتحة قبل التصنيع.
- تحقق من قدرة الكابل أو القضيب النحاسي أو البار على المرور عبر فتحة محول التيار مع وجود مسافة عزل كافية.
- قم بتوصيل أسلاك متساوية الجهد عند الطلب للشاشة الكهربائية لفتحة البار.
- يجب ألا تكون دائرة الثانوي لمحول التيار مفتوحة أثناء تدفق التيار الأولي.
- قبل فصل أجهزة القياس أو المرحلات، قم بعمل دائرة قصر لدائرة الثانوي باستخدام جهاز قصر معتمد.
- يجب تأريض نقطة واحدة من دائرة الثانوي وفقًا لممارسات السلامة الكهربائية الخاصة بالمشروع.
- يجب أن يتم التركيب والتشغيل من قبل فنيين مؤهلين في مجال الكهرباء ذات الجهد المتوسط.
معلومات الطلب
- طراز المنتج: LMZB6-10Q / 160
- التيار الأولي المقنّن والتيار الثانوي المقنّن: 5 أمبير أو 1 أمبير
- مجموعة فئات الدقة والقدرة الخارجة المقنّنة لكل نواة ثانوية
- فئة الحماية المطلوبة: 5(10)P10 أو 5(10)P20
- حجم الكابل أو البار ومتطلبات الفتحة
- الرسم الهندسي للتثبيت، واتجاه الأطراف، والتوصيل متساوي الجهد، وتخطيط معدات التوزيع
- المعيار المطبق، ومتطلبات تقرير الاختبار الروتيني والشهادات
- الكمية، ولغة الملصقات، والتغليف، ومتطلبات وثائق المشروع
دليل الاختيار
- تأكيد فئة الجهد: استخدم هذا المنتج لمعدات التوزيع الداخلية ذات فئات 10 كيلوفولت، 11 كيلوفولت و12 كيلوفولت بعد التأكد من تنسيق العزل.
- اختيار مدى التيار: اختر 1000–1500 أمبير، 2000–3000 أمبير أو 4000–5000 أمبير وفقًا لحمل الدائرة الفرعية وسعة البار.
- اختيار تيار الثانوي: استخدم 5 أمبير للدوائر التقليدية أو 1 أمبير عند الحاجة إلى حمل أقل أو توصيلات ثانوية أطول.
- تحديد وظيفة النواة: استخدم 0.2(S) أو 0.5(S) للقياس، و5(10)P10 أو 5(10)P20 للحماية.
- التحقق من حمل القدرة الخارجة: تأكد من أن حمل أجهزة القياس أو المرحلات والتوصيلات لا يتجاوز القدرة الخارجة المقنّنة المختارة.
- التحقق من الفتحة والتثبيت: تأكد من أبعاد الكابل أو البار، وثقوب التثبيت، وتخطيط الخزانة قبل التصنيع.
- تأكيد منطق الأطراف: تحقق من P1، و1S1/1S2، و2S1/2S2، والتوصيل بالتأريض أو التوصيل متساوي الجهد وفقًا لمخطط توصيلات المشروع.
