Produk Oorsig
Die LZJC-12G / LZJC-12Q stroomtransformator is ’n binnenshuise enkelfase epoksi gegote hars-stroomtransformator wat ontwerp is vir 11kV en 12kV klasse mediumspanningskisskakelaars. Dit word gebruik vir stroommeting, elektriese energiemeting, voedingslynmonitering, relaïsbeveiliging en sekondêre kring-isolasie in binnenshuise wisselstroomkragstelsels. Vir internasionale dokumentasie moet die produk geposisioneer word as ’n 12kV klasse binnenshuise gegote hars ST, geskik vir algemene 11kV en 12kV kisskakelaarprojekte onder IEC-gebaseerde tegniese vereistes.
Die LZJC-12G / LZJC-12Q reeks is gebaseer op die LZJC ondersteunings-tipe gegote harsstruktuur. Die primêre en sekondêre wikkelings, saam met die ringvormige magnetiese kern, is volledig ingekapsuleer binne die epoksi harsliggaam. Die eksterne groefontwerp verbeter eksterne isolasieprestasie en ondersteun betroubare werking in vogtige en besoedelde binnenshuise omgewings. In vergelyking met groter ondersteunings-ST’s of muurdeurbusbar-ST’s, is hierdie model meer geskik vir kompakte kisskakelaars waar installasiebuigsaamheid, meganiese sterkte en duidelike terminaalopstelling vereis word.
Die produk kan gespesifiseer word met 5A of 1A sekondêre stroom, met meterakkuraatheidsklasse soos 0.2S, 0.2 en 0.5, en beveiligingsklasse soos 10P10 en 10P15. Die nominale isolasievlak is 12/42/75kV, wat geskik is vir IEC-georiënteerde 12kV toerustingklasse-dokumentasie. Vir webwerfstruktuur en SEO word dit aanbeveel om LZJC-12G en LZJC-12Q in een produkfamiliebladsy te kombineer, terwyl die twee variante onderskei word deur installasiestruktuur, terminaalopstelling en projektekennings.
Produktipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Binnenshuise Enkelfase Epoksi Gegote Hars Stroomtransformator |
| Modelreeks | LZJC-12G / LZJC-12Q |
| Struktuur | Volledig ingeslote ondersteunings-tipe epoksi gegote hars ST met eksterne isolasiegroefontwerp |
| Spanningsklasse | 11kV en 12kV klasse binnenshuise mediumspanningsisteme |
| Nominale isolasievlak | 12/42/75kV |
| Nominale frekwensie | 50Hz; 60Hz beskikbaar per projekbevestiging |
| Nominale sekondêre stroom | 5A of 1A |
| Nominale primêre stroom | 5A tot 1000A verwysingsreeks volgens variant en spesifikasie |
| Kernkonfigurasie | Metingskern, beveiligingskern of gekombineerde meting/beveiliging sekondêre groepe |
| Tipes toepassing | Stroommeting, energiemeting, relaïsbeveiliging, voedingslynmonitering, SCADA-sein inset |

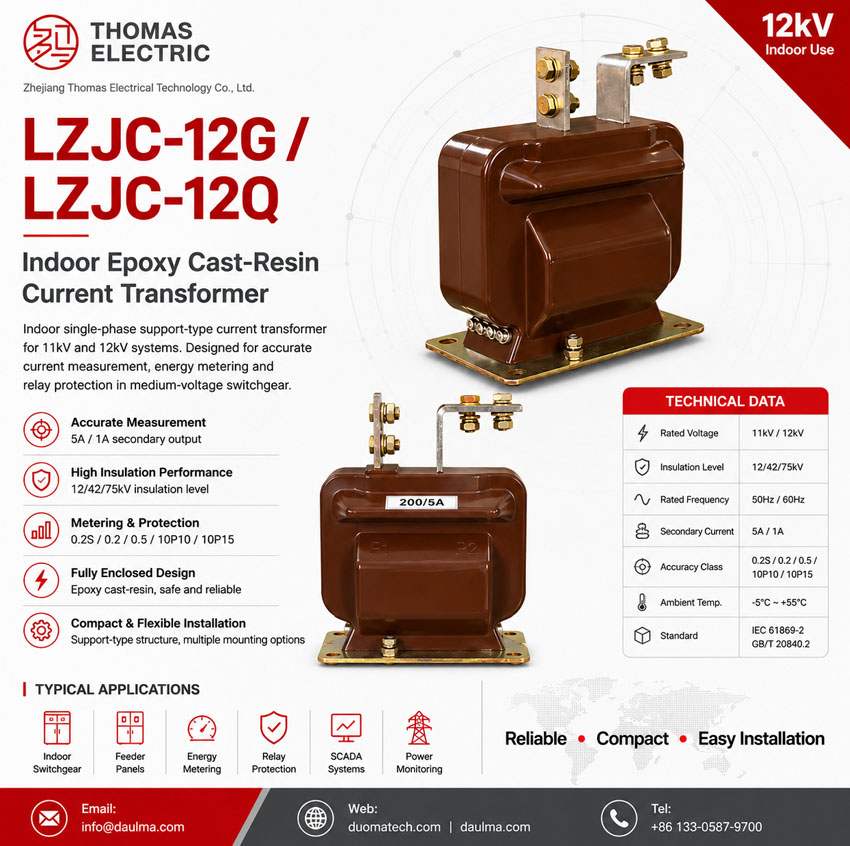

Produk Vertoning
Die LZJC-12G / LZJC-12Q reeks gebruik ’n kompakte ondersteunings-tipe gegote harsliggaam. Primêre terminale is bo-aan gerangskik vir busbar- of boutgeleierverbinding, terwyl sekondêre terminale onder- of sykant gerangskik is volgens die gekose tekening. Die eksterne groefstruktuur verbeter kruipprestasie en help die ST om isolasiebetroubaarheid te handhaaf onder binnenshuise vogtigheid, besoedeling en kompakte kisskakelaartoestande.
Toepassings
- 11kV en 12kV klasse binnenshuise mediumspanningskisskakelaars
- Vaste metaal-ingeslote kisskakelaars, meterkaste, voedingspaneel en distribusieskakelborde
- Stroommeting en energiemetingskringe
- Relaïsbeveiligingskringe wat 10P10 of 10P15 beveiligingsklasse gebruik
- SCADA, voedingslynmonitering, kragkwaliteitsmonitering en outomatiseringsein kringe
- Kompakte kisskakelaarprojekte wat ’n volledig ingeslote ondersteunings-tipe epoksi gegote hars ST benodig
Eienskappe
- 12kV internasionale spanningsposisionering: Die produk is geskryf vir 11kV en 12kV klasse IEC-georiënteerde kisskakelaarprojekte, met 12/42/75kV isolasievlak.
- Volledig ingeslote gegote harsliggaam: Die primêre isolasie, sekondêre wikkelings en magnetiese kern is verseël binne epoksi hars vir stabiele binnenshuise werking.
- Eksterne groefisolasi ontwerp: Die spesiale groefstruktuur verbeter eksterne isolasieafstand en ondersteun betroubare werking in vogtige of besoedelde binnenshuise omgewings.
- Buigbare installasierigting: Ligte ondersteunings-tipe konstruksie laat installasie in verskillende oriëntasies toe wanneer kasvryheid en meganiese vashegging bevestig is.
- Metings- en beveiligingopsies: Akkuraatheidsklasse kan insluit 0.2S, 0.2, 0.5, 10P10 en 10P15 volgens projekvereistes.
- 5A of 1A sekondêre uitset: 5A pas by konvensionele meter- en relaïskringe, terwyl 1A help om las te verminder vir langer sekondêre bedrading en digitale beveiligingstelsels.
Beginsel
Die LZJC-12G / LZJC-12Q stroomtransformator werk deur elektromagnetiese induksie. Primêre stroom vloei deur die primêre geleierpad en genereer magnetiese vloed in die ringvormige magnetiese kern. Die sekondêre wikkeling lewer dan ’n proporsionele stroomsein, gewoonlik 5A of 1A, aan meters, beveiligingsrelaïs, moniteringsapparate of beheerstelsels.
Die epoksi gegote harsisolering bied galvaniese isolasie tussen die mediumspanningsprimêre kring en laespanningssekondêre kring. Vir metingsdoeleindes moet die ST verhouding- en faseakkuraatheid binne die nominale las handhaaf. Vir beveiligingsdoeleindes moet die beveiligingskern betroubare uitset lewer onder foutstroomtoestande. Daarom moet stroomverhouding, las, sekondêre stroom, akkuraatheidsklas, terminaalgroepe en kortsluitbestandwaardes saam gekies word tydens ingenieursbevestiging.
Model Aanduiding
| Kode | Betekenis |
|---|---|
| L | Stroomtransformator |
| Z | Binnenshuise ondersteuning / pilartipe struktuur |
| J | Versterkte ontwerp of verbeterde strukturele verwysing |
| C | Gegote hars geïsoleerd, volledig ingeslote struktuur |
| 12 | 12kV spanningsklasse vir 11kV en 12kV klasse binnenshuise sisteme |
| G | Strukturele / installasievariant kode; finale betekenis volg fabriektekening |
| Q | Versterkte / installasievariant kode; finale betekenis volg fabriektekening |
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Nominale spanningsklasse | 11kV en 12kV klasse binnenshuise sisteme |
| Nominale isolasievlak | 12/42/75kV |
| Nominale frekwensie | 50Hz; 60Hz per ooreenkoms |
| Nominale sekondêre stroom | 5A of 1A |
| Nominale primêre stroom | 5A tot 1000A verwysingsreeks; doelgemaakte verhoudings per tegniese ooreenkoms |
| Akkuraatheidsklasse | Metings: 0.2S, 0.2, 0.5; Beveiliging: 10P10, 10P15 |
| Nominale las | 10VA, 15VA, 20VA of projekspesifieke nominale uitset per sekondêre kern |
| Laspowerfaktor | cosφ = 0.8 agterstand tensy anders aangedui |
| Kortsluitbestand | Ith en Idyn volgens stroomverhouding, naamplaat en fabriektoetsverslag |
| Omgewingstemperatuur | -5°C tot +55°C; spesiale toestande per ooreenkoms |
| Toepaslike standaarde | IEC 61869-1, IEC 61869-2, GB/T 20840.1, GB/T 20840.2; erfgood IEC 60044-1 / GB1208 verwysings per projek ooreenkoms |
Seleksietabel
Die volgende tabel is georganiseer vir voorlopige produkseleksie. Finale waardes moet die goedgekeurde tekening, naamplaat en fabriektoetsverslag volg.
| Nominale
Primêre Stroom (A) |
Akkuraatheid
Klas Kombinasie |
Nominale
Uitset(VA) |
Korttyd
Termiese Stroom |
Dinamiese
Stroom |
|---|---|---|---|---|
| 5–100 | 0.2S / 10P10 0.2 / 10P15 0.5 / 10P10 |
10 / 15 10 / 15 10 / 20 |
100 × In | 250 × In |
| 150 | 0.2S / 10P10 | 15 / 15 | 13.5kA | 34kA |
| 200 | 0.2 / 10P15 | 15 / 15 | 18kA | 45kA |
| 300 | 0.5 / 10P10 | 15 / 20 | 27kA | 67.5kA |
| 400 | 0.2S / 10P15 | 15 / 15 | 36kA | 90kA |
| 500 | 0.2 / 10P10 | 20 / 20 | 45kA | 112.5kA |
| 600 | 0.5 / 10P15 | 15 / 20 | 54kA | 135kA |
| 750 | 0.2S / 10P10 | 20 / 20 | 63kA | 130kA |
| 800–1000 | 0.5 / 10P15 | 20 / 20 | 63kA | 130kA |
Nota: Akkuraatheidsklaskombinasie dui die beskikbare meting/beveiliging sekondêre konfigurasie aan. Nominale uitset word gespesifiseer per sekondêre kern. Ith kan uitgedruk word as kA of as veelvoude van nominale primêre stroom afhangende van projekspesifikasie.
G / Q Variant Seleksie
| Variant | Aanbevole Gebruik | Ingenieursnota |
|---|---|---|
| LZJC-12G | Algemene binnenshuise ondersteunings-tipe gegote hars ST toepassings | Aanbevole wanneer die projektekening of kaslay-out die G-tipe installasiestruktuur pas. |
| LZJC-12Q | Versterkte / alternatiewe installasievariant | Aanbevole wanneer die kisskakelaar die Q-tipe monteer of terminaalopstelling benodig. |
| Gekombineerde G/Q bladsy | Webwerf SEO en produkfamilie organisasie | Gebruik een produkbladsy vir beide variante, terwyl finale seleksie die goedgekeurde tekening en naamplaat volg. |
Afmetings
Buite-afmetings en vasheggingsbesonderhede moet bevestig word deur die gekose LZJC-12G of LZJC-12Q tekening. Omdat die twee variante mag verskil in monteer gate, primêre terminaalopstelling en sekondêre terminaalrigting, moet die kisskakelaarlay-out nagegaan word voor produksie.
| Item | Ingenieursnota |
|---|---|
| Monteerstruktuur | Ondersteunings-tipe basis vir binnenshuise kisskakelaarinstallasie; monteergate volg goedgekeurde tekening. |
| Primêre terminale | Bo-monteer P1 / P2 busbar terminale met polariteitsmerking. |
| Sekondêre terminale | Terminale groepe vir meting en beveiligingskringe volgens die bestelde konfigurasie. |
| Eksterne isolasie | Groefontwerp verbeter eksterne isolasieprestasie en kruipbetroubaarheid. |
| Installasie oriëntasie | Buigbare installasierigting, onderworpe aan meganiese vashegging, vryheid en terminaaltoegang. |
Wikkelings & Terminaal Merking
Die LZJC-12G / LZJC-12Q stroomtransformator volg standaard ST polariteitsmerking. Die verwysings primêre stroomrigting is van P1 na P2. Sekondêre terminaalmerking hang af van die aantal en funksie van sekondêre wikkelings.
| Terminaal | Funksie | Toepassingsnota |
|---|---|---|
| P1 / P2 | Primêre terminale | Bo-monteer primêre busbar terminale met polariteitsverwysing. |
| 1S1 / 1S2 | Eerste sekondêre wikkeling | Gewoonlik gebruik vir meting of metingstoepassings. |
| 2S1 / 2S2 | Tweede sekondêre wikkeling | Gewoonlik gebruik vir relaïsbeveiligingstoepassings, waar van toepassing. |
| 3S1 / 3S2 | Addisionele sekondêre wikkeling | Word slegs gebruik wanneer ’n addisionele beveiligings- of moniteringskern gespesifiseer word. |
| Aardingspunt | Sekondêre aardingsverwysing | Een punt van die sekondêre kring moet geaard word volgens projek elektriese praktyk. |
Korrekte terminaalidentifikasie is noodsaaklik vir meterakkuraatheid, relaïsrigting en beveiligingsstabiliteit. Sekondêre terminale mag nooit oopgelaat word wanneer die primêre kring onder spanning is nie.
Diens Toestande
- Installasieplek: binnenshuise mediumspanningskisskakelaars
- Nominale spanning: 11kV en 12kV klasse sisteme
- Nominale frekwensie: 50Hz; 60Hz per ooreenkoms
- Hoogte bo seevlak: nie meer as 1000m onder standaard diens toestande tensy anders aangedui
- Omgewingstemperatuur: -5°C tot +55°C; spesiale temperatuurreeks per tegniese ooreenkoms
- Relatiewe vogtigheid en besoedelingsvlak moet voldoen aan IEC instrumenttransformator diens toestande en projekspesifikasie.
- Installasieomgewing moet vry wees van ernstige vibrasie, ontplofbare medium, geleidende stof, korrosiewe gas en abnormale kondensasie.
Standaarde en Nakoming
Vir internasionale produkbladsye moet die LZJC-12G / LZJC-12Q stroomtransformator gespesifiseer word volgens IEC 61869-1 en IEC 61869-2. Waar GB-dokumentasie benodig word, kan GB/T 20840.1 en GB/T 20840.2 gebruik word. Ou verwysings soos IEC 60044-1 en GB1208-2006 mag slegs behou word as erfgood katalogus verwysings wanneer dit deur die kliënt of tenderdokument vereis word.
Installasie en Afmetings
Die transformator moet veilig gemonteer word met die aangewese vasheggingsgate. Primêre geleierverbinding kan gemaak word deur busbar of boutterminale afhangende van die gekose variant. Voldoende vryheid moet gehandhaaf word vir isolasie, hitteverwydering, terminaaltoegang en onderhoud. Voor kisskakelaarproduksie, bevestig primêre terminaalafstand, sekondêre bedradingsrigting, basis monteergate, fase-na-grond afstand en finale installasie oriëntasie.
Veiligheid Notas
- Bevestig spanningsklasse, isolasievlak, stroomverhouding, sekondêre stroom, akkuraatheidsklas en nominale las voor produksie.
- Kontroleer primêre terminaalafstand, monteergate, sekondêre terminaaltoegang en aardingsposisie voor kisskakelaar samestelling.
- Koppel primêre en sekondêre terminale volgens polariteitsmerke en goedgekeurde bedradingsdiagram.
- Die ST sekondêre kring mag nie oopgemaak word terwyl primêre stroom vloei nie.
- Voor die ontkoppeling van meters of relaïs, kortsluit die sekondêre kring met ’n goedgekeurde kortsluittoestel.
- Een punt van die sekondêre kring moet betroubaar geaard word volgens plaaslike elektriese veiligheidsregulasies.
- Installasie en inbedryfstelling moet uitgevoer word deur gekwalifiseerde mediumspanning elektriese personeel.
Bestelinligting
- Produkmodel: LZJC-12G of LZJC-12Q
- Spanningsklasse: 11kV of 12kV klasse
- Nominale primêre stroom en transformasieverhouding
- Nominale sekondêre stroom: 5A of 1A
- Akkuraatheidsklaskombinasie: meting, meting, beveiliging of gekombineerde meting/beveiliging
- Nominale las vir elke sekondêre wikkeling
- Kortsluitbestand vereistes: Ith en Idyn
- Terminale groepering en wikkeling toewysing: 1S / 2S / 3S waar van toepassing
- Monteertekening, primêre terminaaltipe, kaslay-out en installasie oriëntasie
- IEC standaard vereiste, routynetoetsverslag, sertifikaat, etikettaal en verpakking vereiste
Seleksie Gids
- Gebruik die korrekte spanningsterminologie: Vir internasionale bladsye, gebruik 11kV en 12kV klasse, met 12/42/75kV isolasievlak.
- Kies G of Q variant: Kies LZJC-12G of LZJC-12Q volgens die kas tekening, monteergate en terminaalopstelling.
- Kies stroomverhouding: Kies die nominale primêre stroom volgens voedingslynlas, metingsreeks en beveiligingsinstellings.
- Kies sekondêre stroom: Gebruik 5A vir konvensionele stelsels of 1A waar laer las en langer sekondêre bedrading benodig word.
- Definieer akkuraatheidsklas: Gebruik 0.2S / 0.2 / 0.5 vir meting en 10P10 / 10P15 vir beveiligingskringe.
- Verifieer las en kortsluitwaardes: Kontroleer nominale las, Ith en Idyn teen die meter, relaïs, sekondêre kabel en kisskakelaar foutvlak.
- Goedkeur tekeninge: Bevestig buite-afmetings, terminaalmerking, monteerbasis en vryheid voor produksie.
