Produk Oorsig
Die LZX-10 / LZX-10Q / LZX4-10 / LZX5-10 stroomtransformator is ‘n binnenshuise epoksie gegote hars stroomtransformatorreeks vir middelspanningskisskakelaars. Dit word gebruik vir stroommeting, elektriese energiemeting, voedermonitering en relaisbeskerming in wisselstroom kragstelsels met ‘n nominale frekwensie van 50Hz. Vir internasionale projekdokumentasie moet hierdie reeks geposisioneer word vir 11kV en 12kV klasse binnenshuise kisskakelaars, met die finale keuse bevestig volgens isolasievlak, stelselspanning, akkuraatheidsklas en projektekeninge.
Die LZX-reeks verskil van groter ondersteunings-tipe ST’s en deur-muur busbar ST’s. Dit is meer geskik vir kompakte binnenshuise kisskakelaarpaneel waar ‘n gemetelede gegote hars ST benodig word vir meting en beskerming, maar waar installasieplek, kostebeheer en praktiese bedradingtoegang belangrik is. Die katalogusdata toon ‘n nominale isolasievlak van 12/42/75kV, wat die produk geskik maak vir 12kV toerusting-klas dokumentasie wat algemeen gebruik word in IEC-georiënteerde markte.
Die reeks sluit verwante modelvariasies soos LZX-10, LZX-10Q, LZX4-10 en LZX5-10 in. Vir webwerfstruktuur word aanbeveel om hulle op een produkbladsy te kombineer eerder as om veelvuldige soortgelyke bladsye te skep. Die hoofproduknaam kan geskryf word as LZX-10 Reeks Binnenshuise Epoksie Gegote Hars Stroomtransformator, terwyl die ander modelle gelys word as strukturele of ontwerpvariasies vir projekkeuse.
Aanbevole Modelnaam
| Webwerf Veld | Aanbevole Formulering |
|---|---|
| Hoofprodukmodel | LZX-10 Reeks |
| Ingesluite variasies | LZX-10, LZX-10Q, LZX4-10, LZX5-10 |
| Aanbevole produknaam | LZX-10 Reeks Binnenshuise Epoksie Gegote Hars Stroomtransformator |
| Spanningsposisionering | 11kV en 12kV klasse binnenshuise kisskakelaars |
| SEO-posisionering | Kompakte 12kV binnenshuise gegote hars ST vir meting en beskerming |
Produktipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Binnenshuise Epoksie Gegote Hars Stroomtransformator |
| Modelreeks | LZX-10 / LZX-10Q / LZX4-10 / LZX5-10 |
| Struktuur | Binnenshuise epoksie gegote hars struktuur met kompakte liggaam, primêre terminale en sekondêre terminaalblok |
| Spanningsklas | 11kV en 12kV klasse binnenshuise middelspanningsistelsels |
| Nominale isolasievlak | 12/42/75kV |
| Nominale frekwensie | 50Hz; 60Hz beskikbaar per projekbevestiging |
| Nominale sekondêre stroom | 5A of 1A |
| Nominale primêre stroom | 5A tot 1000A verwysingsreeks volgens katalogusdata |
| Tipes gebruik | Stroommeting, energiemeting, relaisbeskerming, voedermonitering |

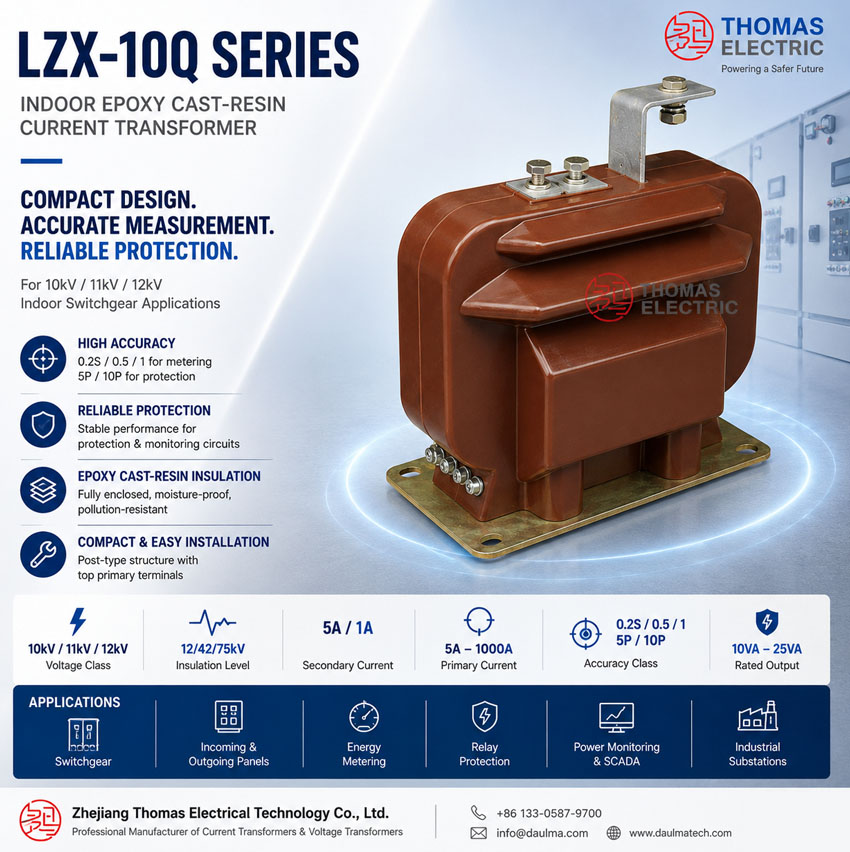

Produk Vertoning
Die LZX-10 reeks het ‘n kompakte gegote harsliggaam met primêre terminale aan die boonste kant en ‘n sekondêre terminaalarea aan die onderkant. Die produk is geskik vir vaste binnenshuise kisskakelaars en kompakte metering/beskermingskabinette. Die struktuur is bedoel vir praktiese installasie waar die primêre verbinding, sekondêre bedrading en kabinetvryheid gekoördineer moet word binne ‘n beperkte ruimte.
Toepassings
- 11kV en 12kV klasse binnenshuise middelspanningskisskakelaars
- Kompakte voederkabinette, meteringkabinette, insetpaneel en uitsetpaneel
- Stroommeting en elektriese energiemeting stroombane
- Relaisbeskermingsstroombane wat 5P of 10P beskermingsklasse gebruik
- Industriële substasies, nutsverspreidingskamers en OEM kisskakelaar samestellings
- Projekte wat kompakte 12kV klasse gegote hars ST’s met praktiese bedradingtoegang vereis
Eienskappe
- Gekombineerde LZX model familie: LZX-10, LZX-10Q, LZX4-10 en LZX5-10 kan as een produkfamilie aangebied word vir duideliker webwerfstruktuur en beter SEO.
- 11kV / 12kV klasse dokumentasie: Die produk kan gespesifiseer word vir internasionale 11kV en 12kV kisskakelaarprojekte wanneer die 12/42/75kV isolasievlak bevestig is.
- Kompakte epoksie gegote harsliggaam: Die harsliggaam ondersteun isolasiesterkte, meganiese stabiliteit en vogweerstand vir binnenshuise gebruik.
- Metings- en beskermingopsies: Die produk ondersteun meteringakkuraatheidsklasse soos 0.2S, 0.2 en 0.5, met beskermingsklasse soos 5P en 10P.
- 5A of 1A sekondêre uitset: 5A is geskik vir konvensionele metering en relaisstroombane, terwyl 1A las kan verminder vir langer sekondêre bedrading of moderne digitale toestelle.
- Praktiese kisskakelaar integrasie: Die kompakte terminaal uitleg help om installasie in standaard binnenshuise verspreidingspaneel te vereenvoudig.
Beginsel
Die LZX-10 reeks stroomtransformator werk volgens elektromagnetiese induksie. Primêre stroom vloei deur die primêre geleierpad en produseer magnetiese fluks in die magnetiese kern. Die sekondêre wikkeling lewer dan ‘n proporsionele lae-stroomsein, normaalweg 5A of 1A, vir meters, beskermingsrelais, moniteringtoestelle of outomatiseringtoerusting.
Vir meteringtak, moet die gekose meetkern verhoudingsakkuraatheid en faseakkuraatheid handhaaf binne die nominale las. Vir relaisbeskermingtak, moet die beskermingskern ‘n betroubare stroomsein lewer onder foutstroomtoestande. Stroomverhouding, sekondêre stroom, akkuraatheidsklas, nominale uitset, termiese stroom en dinamiese stroom moet saam met die kisskakelaar en beskermingsisteemontwerp gekies word.
Model Aanduiding
| Kode | Betekenis |
|---|---|
| L | Stroomtransformator |
| Z | Gegote hars isolasie / epoksie gietstruktuur verwysing |
| X | Strukturele reeks kode vir hierdie kompakte binnenshuise ST familie |
| 10 | Katalogus spanningsklas verwysing; internasionaal gedokumenteer vir 11kV / 12kV klasse projekte deur isolasiebevestiging |
| Q | Versterkte of variasiestruktuur verwysing, afhangende van tekening en fabrieksaanduiding |
| 4 / 5 | Ontwerpvariasie of strukturele volgreekse verwysing vir LZX4-10 en LZX5-10 |
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Nominale spanningsklas | 11kV en 12kV klasse binnenshuise sistelsels; 10kV versoenbaarheid per projekbevestiging |
| Nominale isolasievlak | 12/42/75kV |
| Nominale frekwensie | 50Hz; 60Hz per ooreenkoms |
| Nominale sekondêre stroom | 5A of 1A |
| Nominale primêre stroom | 5A–100A, 150A–200A, 300A, 400A–500A, 600A–1000A verwysingsgroepe |
| Akkuraatheidsklasse | 0.2S, 0.2, 0.5, 5P, 10P afhangende van bestelling |
| Nominale uitset | 10VA tot 15VA verwysingswaardes afhangende van klas en kernkonfigurasie |
| Korttyd termiese stroom | 90 × I1n, 80 × I1n, 75 × I1n of 50 × I1n afhangende van stroomreeks |
| Nominale dinamiese stroom | 225 × I1n, 160 × I1n of 90 × I1n afhangende van stroomreeks |
| Omgewingstemperatuur | -5°C tot +55°C |
| Toepaslike standaarde | IEC 61869-2, GB20840.2-2014; erfgood IEC 60044-1 / GB1208 verwysings per projek ooreenkoms |
Keuringstabel
Die volgende tabel is herorganiseer vanaf die katalogusdata vir webwerfgebruik. Lang kopbalke is verdeel in veelvuldige lyne om responsiewe vertoning te verbeter.
| Nominale Primêre Stroom (A) |
Akkuraatheidsklas Kombinasie |
Nominale Uitset (VA) |
Kort-Tyd Termiese Stroom |
Nominale Dinamiese Stroom |
|---|---|---|---|---|
| 5–100 | 0.5 / 10P15 0.2 / 10P15 |
0.2S / 0.2 / 0.5: 10VA 5P / 10P: 15VA |
90 × I1n | 225 × I1n |
| 150, 200 | 90 × I1n | 160 × I1n | ||
| 300 | 80 × I1n | 160 × I1n | ||
| 400, 500 | 75 × I1n | 160 × I1n | ||
| 600, 800, 1000 | 50 × I1n | 90 × I1n |
Nota: Die tabel is bedoel vir voorlopige keuring. Finale stroomverhouding, akkuraatheidsklas, nominale las, termiese stroom, dinamiese stroom, terminaalopstelling, isolasievlak en routynetoetsvereistes moet bevestig word volgens die naamplaat, goedgekeurde tekening en fabriekstoetsverslag.
Variaasje Keuring
| Variaasje | Aanbevole Gebruik | Tegniese Nota |
|---|---|---|
| LZX-10 | Hoof standaard model vir kompakte binnenshuise ST toepassings | Aanbeveel as die primêre produknaam vir webwerf en SEO struktuur. |
| LZX-10Q | Versterkte of tekening-spesifieke variaasje | Gebruik wanneer die kliënttekening of tender duidelik die Q weergawe spesifiseer. |
| LZX4-10 | Verwante strukturele variaasje | Kan op dieselfde bladsy gelys word om gedupliseerde produk inhoud te vermy. |
| LZX5-10 | Verwante strukturele variaasje | Gebruik as ‘n kruisverwysing waar die installasietekening of kisskakelaaruitleg hierdie weergawe pas. |
Afmetings
| Item | Katalogus Verwysing | Ingenieursnota |
|---|---|---|
| Struktuur | Kompakte gegote harsliggaam met primêre terminale en basis monteerplaat | Finale buitelyn hang af van die gekose LZX variaasje. |
| Primêre terminale | Bo-kant primêre terminaalopstelling | Bevestig busbar of kabelskoeilverbinding en fasevryheid. |
| Sekondêre terminale | Onderste sekondêre terminaalarea | Kontroleer sekondêre bedradingtoegang voor kabinetproduksie. |
| Monteerbasis | Onderste monteerplaat | Monteergate en basisafmetings moet die goedgekeurde tekening volg. |
| Algemene afmetings | Volgens LZX-10 / LZX-10Q / LZX4-10 / LZX5-10 tekening | Moenie variasies uitruil sonder om buitelynafmetings te kontroleer nie. |
Terminale
Die primêre terminale is normaalweg gemerk as P1 en P2. Sekondêre terminale word gemerk volgens die wikkelkonfigurasie, soos 1S1 / 1S2 vir meting of metering en 2S1 / 2S2 vir beskerming waar ‘n tweede sekondêre wikkeling verskaf word. Finale merking moet die goedgekeurde bedradingsdiagram en naamplaat volg.
| Terminaal | Funksie | Toepassingsnota |
|---|---|---|
| P1 / P2 | Primêre terminale | Gebruik vir primêre stroomrigting en polariteitsverwysing. |
| 1S1 / 1S2 | Metings- of meteringsekondêre wikkeling | Gebruik vir meters, energiemeters of moniteringtoestelle. |
| 2S1 / 2S2 | Beskermingssekondêre wikkeling | Gebruik vir relaisbeskermingsstroombaan indien ‘n beskermingskern verskaf word. |
| Aardingpunt | Beskermende aarding | Sekondêre stroombaanaarding moet projek elektriese veiligheidspraktyk volg. |
Diensvoorwaardes
- Installasieplek: binnenshuise middelspanningskisskakelaars
- Nominale spanning: 11kV en 12kV klasse sistelsels per projekbevestiging
- Nominale frekwensie: 50Hz; 60Hz per ooreenkoms
- Omgewingstemperatuur: -5°C tot +55°C
- Binnenshuise omgewing moet vry wees van geleidende stof, korrosiewe gas, ontplofbare medium, swaar vervuiling en abnormale kondensasie.
- Voor hoë humiditeit, kusgebiede, hoë hoogte, swaar vervuiling of spesiale kabinetuitlegte, moet isolasieafstand en kruipkoördinasie bevestig word voor bestelling.
Standaarde en Nakoming
Vir nuwe internasionale projekte moet die LZX-10 reeks gespesifiseer word volgens IEC 61869-2 stroomtransformatorvereistes en GB20840.2-2014 waar GB-dokumentasie vereis word. Ou verwysings soos IEC 60044-1 en GB1208 kan behou word as erfgood katalogus verwysings wanneer dit deur die kliënt of tenderdokument vereis word.
Installasie en Afmetings
Die LZX-10 reeks is bedoel vir kompakte binnenshuise kisskakelaarinstallasie. Voor kabinetproduksie moet die primêre terminaalafstand, basis monteergate, sekondêre bedradingrigting, fase-na-grond vryheid en onderhoudstoegang bevestig word met die goedgekeurde tekening. Omdat LZX-10, LZX-10Q, LZX4-10 en LZX5-10 mag verskil in buitelyn of monteerstruktuur, moet die finale tekening ooreenstem met die naamplaatmodel.
Veiligheidsnotas
- Bevestig spanningsklas, isolasievlak, stroomverhouding, sekondêre stroom, akkuraatheidsklas, nominale las en beskermingsklas voor produksie.
- Kontroleer primêre terminaalafstand, busbarvryheid, monteergate, sekondêre terminaaltoegang en aardingsposisie voor kisskakelaarsamestelling.
- Verbind primêre en sekondêre terminale volgens polariteitsmerke en goedgekeurde bedradingsdiagram.
- Die ST sekondêre stroombaan mag nie oopgemaak word terwyl primêre stroom vloei nie.
- Voor die ontkoppeling van meters of relais, kortsluit die sekondêre stroombaan met ‘n goedgekeurde kortsluittoestel.
- Een punt van die sekondêre stroombaan moet geaard word volgens projek elektriese veiligheidspraktyk.
- Installasie en inbedryfstelling moet uitgevoer word deur gekwalifiseerde middelspanning elektriese personeel.
Bestelinligting
- Produkmodel: LZX-10 / LZX-10Q / LZX4-10 / LZX5-10
- Spanningsklas: 11kV of 12kV klasse
- Nominale primêre stroom en nominale sekondêre stroom: 5A of 1A
- Metering en beskerming akkuraatheidsklas kombinasie
- Nominale uitset / las vir elke sekondêre wikkeling
- Beskermingsklas vereiste: 5P, 10P of projek-spesifieke vereiste
- Nominale korttyd termiese stroom en dinamiese stroom
- Monteertekening, terminaalrigting, bedradingsdiagram en kisskakelaaruitleg
- IEC standaard vereiste, routynetoetsverslag, sertifikaat, etikettaal en verpakkingvereiste
Keuringsgids
- Gebruik een hoofprodukbladsy: Gebruik LZX-10 Reeks as die hoofwebwerfproduk en lys LZX-10Q, LZX4-10 en LZX5-10 as variasies.
- Bevestig spanningsklas: Gebruik 11kV en 12kV klasse formulering vir internasionale projekte, dan verifieer 12/42/75kV isolasievlak.
- Kies stroomverhouding: Kies uit die katalogus stroomgroepe volgens voederlas en beskermingsinstelling.
- Spesifiseer meteringkern: Gebruik 0.2S, 0.2 of 0.5 volgens meteringakkuraatheidsvereistes.
- Spesifiseer beskermingskern: Gebruik 5P of 10P volgens relaisvereistes en foutstroomkoördinasie.
- Verifieer las: Bevestig dat meterlas, relaislas en sekondêre kabelweerstand nie die gekose nominale uitset oorskry nie.
- Goedkeur tekeninge: Bevestig afmetings, monteergate, primêre terminaalafstand en sekondêre terminaalopstelling voor produksie.
