製品概要
LZX-10 / LZX-10Q / LZX4-10 / LZX5-10 電流変成器は、中圧開閉装置用の屋内用エポキシ樹脂モールド電流変成器シリーズです。定格周波数50Hzの交流電力系統において、電流測定、電力量計測、フィーダ監視およびリレー保護に使用されます。国際プロジェクトの資料作成においては、このシリーズは11kVおよび12kVクラスの屋内開閉装置向けと位置付けられ、最終的な選定は絶縁レベル、系統電圧、精度クラスおよびプロジェクト図面に基づいて確認される必要があります。
LZXシリーズは、より大型の支持形CTや貫通形バスバーCTとは異なります。測定および保護用途でモールド樹脂製CTが必要でありながら、設置スペース、コスト管理、実用的な配線アクセスが重要なコンパクトな屋内開閉装置パネルにより適しています。カタログデータには定格絶縁レベルとして12/42/75kVが記載されており、IEC準拠市場で一般的に使用される12kV機器クラスの資料作成に適しています。
このシリーズにはLZX-10、LZX-10Q、LZX4-10、およびLZX5-10などの関連モデルバリエーションが含まれます。ウェブサイト構成上は、類似ページを複数作成するよりも、これらを1つの製品ページにまとめることが推奨されます。主製品名はLZX-10シリーズ 屋内用エポキシ樹脂モールド電流変成器とし、他のモデルはプロジェクト選定用の構造的または設計的バリエーションとして記載します。
推奨モデル名称
| ウェブサイト項目 | 推奨表記 |
|---|---|
| 主製品モデル | LZX-10シリーズ |
| 含まれるバリエーション | LZX-10, LZX-10Q, LZX4-10, LZX5-10 |
| 推奨製品名 | LZX-10シリーズ 屋内用エポキシ樹脂モールド電流変成器 |
| 電圧クラスの位置付け | 11kVおよび12kVクラス屋内開閉装置 |
| SEO位置付け | 計測および保護用のコンパクト12kV屋内モールドCT |
製品タイプ
| 項目 | 仕様 |
|---|---|
| 製品名 | 屋内用エポキシ樹脂モールド電流変成器 |
| モデルシリーズ | LZX-10 / LZX-10Q / LZX4-10 / LZX5-10 |
| 構造 | コンパクトな本体、一次端子および二次端子台を備えた屋内用エポキシ樹脂モールド構造 |
| 電圧クラス | 11kVおよび12kVクラス屋内用中圧系統 |
| 定格絶縁レベル | 12/42/75kV |
| 定格周波数 | 50Hz；60Hzはプロジェクト確認により対応可能 |
| 定格二次電流 | 5Aまたは1A |
| 定格一次電流 | カタログデータに基づく5A～1000Aの参考範囲 |
| 主な用途 | 電流測定、電力量計測、リレー保護、フィーダ監視 |
製品外観

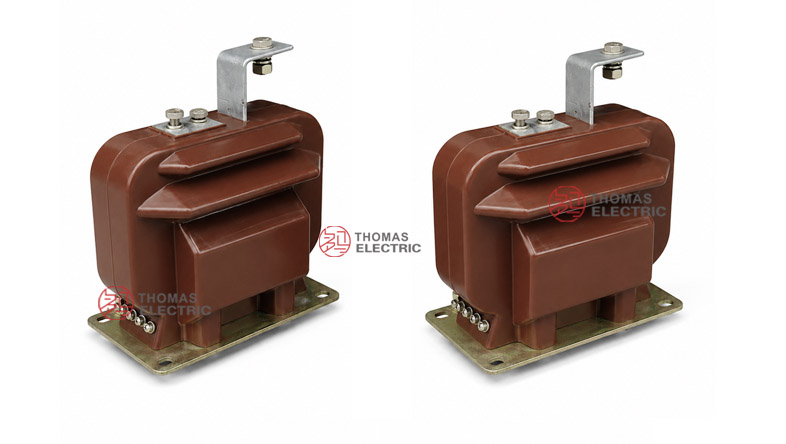

LZX-10シリーズはコンパクトなモールド樹脂本体を有し、上面に一次端子、下面に二次端子エリアを備えています。固定式屋内開閉装置およびコンパクトな計測・保護用キャビネットに適しています。一次接続、二次配線およびキャビネット内のクリアランスを限られたスペース内で調整できるよう、実用的な設置を意図した構造となっています。
用途
- 11kVおよび12kVクラス屋内用中圧開閉装置
- コンパクトなフィーダキャビネット、計測キャビネット、入力盤および出力盤
- 電流測定および電力量計測回路
- 5Pまたは10P保護クラスを使用したリレー保護回路
- 産業用変電所、電力会社配電室およびOEM開閉装置アセンブリ
- 実用的な配線アクセスを備えたコンパクト12kVクラスモールドCTを必要とするプロジェクト
特長
- LZXモデルファミリー統合：LZX-10、LZX-10Q、LZX4-10およびLZX5-10は、ウェブサイト構造を明確にしSEOを向上させるため、1つの製品ファミリーとして提示できます。
- 11kV / 12kVクラス資料作成：12/42/75kVの絶縁レベルが確認されれば、国際的な11kVおよび12kV開閉装置プロジェクト向けに指定可能です。
- コンパクトなエポキシ樹脂モールド本体：樹脂本体は屋内使用に必要な絶縁強度、機械的安定性および耐湿性を確保します。
- 計測および保護オプション：計測精度クラス（0.2S、0.2、0.5）および保護クラス（5P、10P）に対応しています。
- 5Aまたは1Aの二次出力：5Aは従来型の計測およびリレー回路に適し、1Aは二次配線が長い場合や最新のデジタル機器において負担を軽減できます。
- 実用的な開閉装置への統合：コンパクトな端子配置により、標準的な屋内配電盤への設置が簡素化されます。
動作原理
LZX-10シリーズ電流変成器は電磁誘導の原理に基づき動作します。一次電流が一次導体路を流れることで磁気コア内に磁束が発生し、二次巻線から比例した小電流信号（通常5Aまたは1A）が出力され、計器、保護リレー、監視装置または自動化機器に供給されます。
計測用途では、選定された計測コアが定格負担内で比誤差および位相誤差を維持する必要があります。リレー保護用途では、保護コアが故障電流条件下でも信頼性の高い電流信号を提供しなければなりません。変流比、二次電流、精度クラス、定格出力、熱電流および動的電流は、開閉装置および保護システム設計と合わせて選定されるべきです。
型式記号の意味
| コード | 意味 |
|---|---|
| L | 電流変成器 |
| Z | モールド絶縁／エポキシモールド構造の参照 |
| X | このコンパクト屋内CTファミリーの構造シリーズコード |
| 10 | カタログ上の電圧クラス参照；絶縁確認により国際的に11kV / 12kVクラスプロジェクト向けに資料作成可能 |
| Q | 補強または図面・工場指定によるバリエーション構造の参照 |
| 4 / 5 | LZX4-10およびLZX5-10の設計バリエーションまたは構造シーケンス参照 |
技術データ
| 項目 | 仕様 |
|---|---|
| 定格電圧クラス | 11kVおよび12kVクラス屋内系統；10kV互換性はプロジェクト確認により対応 |
| 定格絶縁レベル | 12/42/75kV |
| 定格周波数 | 50Hz；60Hzは合意により対応 |
| 定格二次電流 | 5Aまたは1A |
| 定格一次電流 | 5A～100A、150A～200A、300A、400A～500A、600A～1000Aの参考グループ |
| 精度クラス | 注文内容により0.2S、0.2、0.5、5P、10P |
| 定格出力 | クラスおよびコア構成により10VA～15VAの参考値 |
| 短時間熱電流 | 電流範囲により90 × I1n、80 × I1n、75 × I1nまたは50 × I1n |
| 定格動的電流 | 電流範囲により225 × I1n、160 × I1nまたは90 × I1n |
| 周囲温度 | -5°C～+55°C |
| 適用規格 | IEC 61869-2、GB20840.2-2014；旧規格IEC 60044-1 / GB1208はプロジェクト合意により参照可能 |
選定表
以下の表はカタログデータをウェブサイト用に再編成したものです。レスポンシブ表示を改善するため、長い見出しは複数行に分割されています。
|
定格一次 |
精度クラス |
定格出力 |
短時間 |
定格動的 |
|---|---|---|---|---|
| 5–100 | 0.5 / 10P15 0.2 / 10P15 |
0.2S / 0.2 / 0.5: 10VA 5P / 10P: 15VA |
90 × I1n | 225 × I1n |
| 150, 200 | 90 × I1n | 160 × I1n | ||
| 300 | 80 × I1n | 160 × I1n | ||
| 400, 500 | 75 × I1n | 160 × I1n | ||
| 600, 800, 1000 | 50 × I1n | 90 × I1n |
注：本表は予備選定用です。最終的な変流比、精度クラス、定格負担、熱電流、動的電流、端子配置、絶縁レベルおよび定例試験要件は、銘板、承認済み図面および工場試験報告書に基づき確認されるものとします。
バリエーション選定
| バリエーション | 推奨用途 | 技術的注意点 |
|---|---|---|
| LZX-10 | コンパクト屋内CT用途の主標準モデル | ウェブサイトおよびSEO構造の主製品名として推奨。 |
| LZX-10Q | 補強または図面指定のバリエーション | 顧客図面または入札書に明確にQバージョンが指定されている場合に使用。 |
| LZX4-10 | 関連構造バリエーション | 重複する製品コンテンツを避けるため、同一ページに記載可能。 |
| LZX5-10 | 関連構造バリエーション | 設置図面または開閉装置レイアウトがこのバージョンに一致する場合に相互参照として使用。 |
寸法
| 項目 | カタログ参照 | 技術的注意点 |
|---|---|---|
| 構造 | 一次端子およびベース取付プレートを備えたコンパクトモールド樹脂本体 | 最終外形は選定されたLZXバリエーションにより異なります。 |
| 一次端子 | 上面一次端子配置 | バスバーまたはケーブルラグ接続および相間クリアランスを確認してください。 |
| 二次端子 | 下面二次端子エリア | キャビネット製作前に二次配線アクセスを確認してください。 |
| 取付ベース | 底部取付プレート | 取付穴およびベース寸法は承認済み図面に従う必要があります。 |
| 全寸法 | LZX-10 / LZX-10Q / LZX4-10 / LZX5-10図面による | 外形寸法を確認せずにバリエーションを交換しないでください。 |
端子
一次端子は通常P1およびP2と表示されます。二次端子は巻線構成に応じて表示され、例えば計測または計量用には1S1 / 1S2、保護用（第2次巻線が供給される場合）には2S1 / 2S2となります。最終的な表示は承認済み配線図および銘板に従うものとします。
| 端子 | 機能 | 適用上の注意 |
|---|---|---|
| P1 / P2 | 一次端子 | 一次電流方向および極性基準に使用。 |
| 1S1 / 1S2 | 計測または計量用二次巻線 | 計器、電力量計または監視装置に使用。 |
| 2S1 / 2S2 | 保護用二次巻線 | 保護コアが供給される場合、リレー保護回路に使用。 |
| 接地端子 | 保護接地 | 二次回路の接地はプロジェクトの電気安全基準に従うこと。 |
使用条件
- 設置場所：屋内用中圧開閉装置
- 定格電圧：プロジェクト確認により11kVおよび12kVクラス系統
- 定格周波数：50Hz；60Hzは合意により対応
- 周囲温度：-5°C～+55°C
- 屋内環境は導電性粉塵、腐食性ガス、爆発性媒体、重度汚染および異常な結露がないこと。
- 高湿度、沿岸部、高所、重度汚染または特殊なキャビネットレイアウトの場合、絶縁距離および漏れ距離の調整を注文前に確認すること。
規格および適合性
新規国際プロジェクトにおいては、LZX-10シリーズはIEC 61869-2電流変成器要件およびGB資料が必要な場合はGB20840.2-2014に従って指定されるべきです。顧客または入札書に要求がある場合、IEC 60044-1およびGB1208などの旧規格参照をカタログ上で維持することができます。
設置および寸法
LZX-10シリーズはコンパクトな屋内開閉装置への設置を意図しています。キャビネット製作前に、一次端子間隔、ベース取付穴、二次配線方向、対地クリアランスおよび保守アクセスを承認済み図面で確認してください。LZX-10、LZX-10Q、LZX4-10およびLZX5-10は外形または取付構造が異なる可能性があるため、最終図面は銘板モデルと一致している必要があります。
安全上の注意
- 製作前に電圧クラス、絶縁レベル、変流比、二次電流、精度クラス、定格負担および保護クラスを確認すること。
- 開閉装置組立前に一次端子間隔、バスバークリアランス、取付穴、二次端子アクセスおよび接地位置を確認すること。
- 極性マークおよび承認済み配線図に従って一次および二次端子を接続すること。
- 一次電流が流れている間、CT二次回路を開放してはならない。
- 計器またはリレーを切断する前に、承認済み短絡装置で二次回路を短絡すること。
- プロジェクトの電気安全基準に従い、二次回路の一点を接地すること。
- 設置および試運転は、資格を有する中圧電気技術者によって行われること。
注文情報
- 製品モデル：LZX-10 / LZX-10Q / LZX4-10 / LZX5-10
- 電圧クラス：11kVまたは12kVクラス
- 定格一次電流および定格二次電流：5Aまたは1A
- 計量および保護精度クラスの組合せ
- 各二次巻線の定格出力／負担
- 保護クラス要件：5P、10Pまたはプロジェクト固有要件
- 定格短時間熱電流および動的電流
- 取付図面、端子方向、配線図および開閉装置レイアウト
- IEC規格要件、定例試験報告書、証明書、ラベル言語および梱包要件
選定ガイド
- 主製品ページを1つ使用：ウェブサイトの主製品としてLZX-10シリーズを使用し、LZX-10Q、LZX4-10およびLZX5-10をバリエーションとして記載。
- 電圧クラスを確認：国際プロジェクトでは11kVおよび12kVクラスと表記し、その後12/42/75kVの絶縁レベルを検証。
- 変流比を選定：フィーダ負荷および保護設定に応じてカタログの電流グループから選択。
- 計量コアを指定：計量精度要件に応じて0.2S、0.2または0.5を使用。
- 保護コアを指定：リレー要件および故障電流調整に応じて5Pまたは10Pを使用。
- 負担を検証：計器負担、リレー負担および二次ケーブル抵抗が選定された定格出力を超えないことを確認。
- 図面を承認：製作前に寸法、取付穴、一次端子間隔および二次端子レイアウトを確認。
