سلسلة LZX-10Q محول تيار داخلي من راتنج الإيبوكسي المصبوب

سلسلة LZX-10Q محول تيار داخلي من راتنج الإيبوكسي المصبوب

محول تيار (CT) داخلي مدمج من راتنج الصب بجهد 11 كيلوفولت و12 كيلوفولت لأغراض القياس والحماية

  • عائلة منتجات مجمّعة تشمل LZX-10 وLZX-10Q وLZX4-10 وLZX5-10
  • مستوى عزل 12/42/75 كيلوفولت لمعدات التوزيع الداخلية المتوافقة مع معايير IEC بجهد 11 كيلوفولت و12 كيلوفولت
  • تيار ثانوي خرج 5 أمبير أو 1 أمبير لدوائر القياس ودوائر حماية المرحلات
  • درجات دقة قياس 0.2S / 0.2 / 0.5 مع خيارات حماية 5P و10P
  • هيكل مدمج من راتنج الإيبوكسي المصبوب، مصمم للتثبيت في معدات التوزيع الداخلية

نظرة عامة على المنتج

محول التيار LZX-10 / LZX-10Q / LZX4-10 / LZX5-10 هو سلسلة محولات تيار داخلية مسبوكة بالإيبوكسي لخزانات التوزيع متوسطة الجهد. ويُستخدم لـقياس التيار، وقياس الطاقة الكهربائية، ومراقبة الدوائر الفرعية، والحماية بالمرحلات في أنظمة التيار المتردد ذات التردد المقنن 50 هرتز. ولتوثيق المشاريع الدولية، يجب تصنيف هذه السلسلة لخزانات التوزيع الداخلية من فئة 11 كيلوفولت و12 كيلوفولت، مع تأكيد الاختيار النهائي وفقًا لمستوى العزل، وجهد النظام، ودرجة الدقة، ورسومات المشروع.

تختلف سلسلة LZX عن محولات التيار الأكبر حجمًا من النوع الداعم أو محولات التيار التي تخترق الجدار عبر قضبان التوصيل. وهي أكثر ملاءمة للوحات خزانات التوزيع الداخلية المدمجة التي تتطلب محول تيار مسبوك بالإيبوكسي للقياس والحماية، حيث تكون مساحة التركيب، والتحكم في التكلفة، وإمكانية الوصول العملي للأسلاك أمورًا مهمة. وتُظهر بيانات الكتالوج مستوى عزل مقنن يبلغ 12/42/75 كيلوفولت، مما يجعل المنتج مناسبًا لتوثيق المعدات من فئة 12 كيلوفولت المستخدمة بشكل شائع في الأسواق التي تعتمد معايير IEC.

تشمل السلسلة طرزًا مرتبطة مثل LZX-10 وLZX-10Q وLZX4-10 وLZX5-10. ولبنية الموقع الإلكتروني، يُوصى بدمجها في صفحة منتج واحدة بدلاً من إنشاء صفحات متعددة متشابهة. ويمكن كتابة اسم المنتج الرئيسي كالتالي: محول تيار داخلي مسبوك بالإيبوكسي من سلسلة LZX-10، بينما تُدرج الطرز الأخرى كمتغيرات هيكلية أو تصميمية لاختيار المشروع.

اسم الطراز الموصى به

حقل الموقع الصياغة الموصى بها
طراز المنتج الرئيسي سلسلة LZX-10
المتغيرات المشمولة LZX-10، LZX-10Q، LZX4-10، LZX5-10
اسم المنتج الموصى به محول تيار داخلي مسبوك بالإيبوكسي من سلسلة LZX-10
تصنيف الجهد خزانات توزيع داخلية من فئة 11 كيلوفولت و12 كيلوفولت
تصنيف تحسين محركات البحث (SEO) محول تيار مسبوك داخلي مدمج من فئة 12 كيلوفولت للقياس والحماية

نوع المنتج

البند المواصفات
اسم المنتج محول تيار داخلي مسبوك بالإيبوكسي
سلسلة الطراز LZX-10 / LZX-10Q / LZX4-10 / LZX5-10
الهيكل هيكل داخلي مسبوك بالإيبوكسي بجسم مدمج، وأطراف أولية، ولوحة أطراف ثانوية
فئة الجهد أنظمة متوسطة الجهد داخلية من فئة 11 كيلوفولت و12 كيلوفولت
مستوى العزل المقنن 12/42/75 كيلوفولت
التردد المقنن 50 هرتز؛ يتوفر 60 هرتز حسب تأكيد المشروع
تيار الثانوي المقنن 5 أمبير أو 1 أمبير
تيار الأولي المقنن نطاق مرجعي من 5 أمبير إلى 1000 أمبير وفقًا لبيانات الكتالوج
الاستخدام النموذجي قياس التيار، وقياس الطاقة الكهربائية، والحماية بالمرحلات، ومراقبة الدوائر الفرعية

عرض المنتج

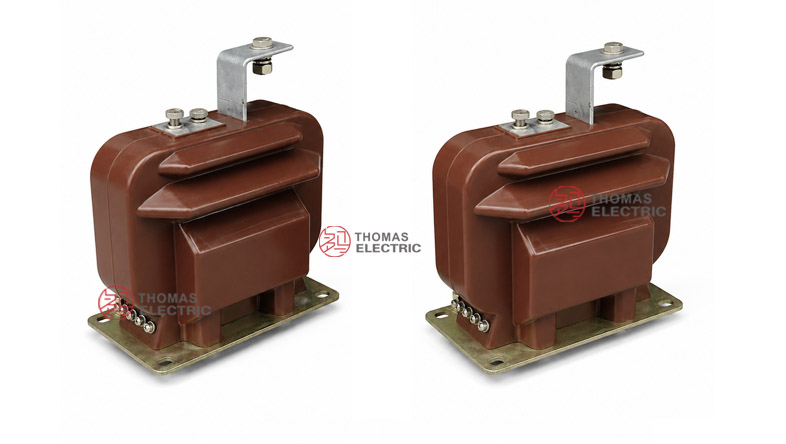

عرض منتج محول التيار الداخلي المسبوك بالإيبوكسي من سلسلة LZX-10Q

تتميز سلسلة LZX-10 بهيكل مسبوك مدمج مع أطراف أولية في الجانب العلوي ومنطقة أطراف ثانوية في الجانب السفلي. ويصلح المنتج لخزانات التوزيع الداخلية الثابتة وخزانات القياس/الحماية المدمجة. وقد صُمم الهيكل للتركيب العملي حيث يجب تنسيق التوصيل الأولي، والأسلاك الثانوية، والمسافة الخالية داخل الخزانة في مساحة محدودة.

التطبيقات

  • خزانات التوزيع متوسطة الجهد الداخلية من فئة 11 كيلوفولت و12 كيلوفولت
  • خزانات الدوائر الفرعية المدمجة، وخزانات القياس، ولوحات الدخل، ولوحات الخرج
  • دوائر قياس التيار ودوائر قياس الطاقة الكهربائية
  • دوائر الحماية بالمرحلات باستخدام درجات الحماية 5P أو 10P
  • محطات التحويل الصناعية، وغرف التوزيع التابعة لشركات المرافق، وتجميعات خزانات التوزيع من المصنّعين الأصليين (OEM)
  • المشاريع التي تتطلب محولات تيار مسبوكة مدمجة من فئة 12 كيلوفولت مع إمكانية وصول عملية للأسلاك

الميزات

  • عائلة طرازات LZX المدمجة: يمكن عرض طرازات LZX-10 وLZX-10Q وLZX4-10 وLZX5-10 كعائلة منتجات واحدة لتحقيق بنية موقع إلكتروني أوضح وتحسين أفضل لمحركات البحث (SEO).
  • توثيق فئة 11 كيلوفولت / 12 كيلوفولت: يمكن تحديد المنتج لمشاريع خزانات التوزيع الدولية من فئة 11 كيلوفولت و12 كيلوفولت عند تأكيد مستوى العزل 12/42/75 كيلوفولت.
  • هيكل مسبوك بالإيبوكسي مدمج: يدعم جسم الراتنج قوة العزل، والاستقرار الميكانيكي، ومقاومة الرطوبة للاستخدام الداخلي.
  • خيارات القياس والحماية: يدعم المنتج درجات دقة القياس مثل 0.2S و0.2 و0.5، مع درجات الحماية مثل 5P و10P.
  • إخراج ثانوي 5 أمبير أو 1 أمبير: يناسب 5 أمبير دوائر القياس والمرحلات التقليدية، بينما يمكن لـ1 أمبير تقليل الحمل في حالات الأسلاك الثانوية الأطول أو الأجهزة الرقمية الحديثة.
  • تكامل عملي مع خزانات التوزيع: يساعد تخطيط الأطراف المدمج في تبسيط التركيب في لوحات التوزيع الداخلية القياسية.

المبدأ

يعمل محول التيار من سلسلة LZX-10 وفقًا لمبدأ الحث الكهرومغناطيسي. يتدفق التيار الأولي عبر مسار الموصل الأولي ويولد تدفقًا مغناطيسيًا في القلب المغناطيسي. ثم يُخرِج لف الثانوي إشارة تيار منخفضة متناسبة، عادةً 5 أمبير أو 1 أمبير، لأجهزة القياس، أو مرحلات الحماية، أو أجهزة المراقبة، أو معدات التشغيل الآلي.

لأغراض القياس، يجب أن يحافظ القلب المخصص للقياس على دقة النسبة ودقة الطور ضمن الحمل المقنن. ولأغراض الحماية بالمرحلات، يجب أن يوفر قلب الحماية إشارة تيار موثوقة في ظروف تيار العطل. ويجب اختيار نسبة التيار، والتيار الثانوي، ودرجة الدقة، والناتج المقنن، والتيار الحراري، والتيار الديناميكي معًا وفقًا لتصميم خزانة التوزيع ونظام الحماية.

تعيين الطراز

الرمز المعنى
L محول تيار
Z عزل مسبوك بالإيبوكسي / مرجع هيكل الصب بالإيبوكسي
X رمز سلسلة هيكلية لهذه العائلة المدمجة من محولات التيار الداخلية
10 مرجع فئة جهد الكتالوج؛ موثق دوليًا لمشاريع فئة 11 كيلوفولت / 12 كيلوفولت بعد تأكيد العزل
Q مرجع هيكل معزز أو متغير، حسب الرسم وتعيين المصنع
4 / 5 مرجع متغير تصميمي أو تسلسل هيكلي لطرزي LZX4-10 وLZX5-10

البيانات الفنية

البند المواصفات
فئة الجهد المقننة أنظمة داخلية من فئة 11 كيلوفولت و12 كيلوفولت؛ توافق مع 10 كيلوفولت حسب تأكيد المشروع
مستوى العزل المقنن 12/42/75 كيلوفولت
التردد المقنن 50 هرتز؛ 60 هرتز حسب الاتفاق
تيار الثانوي المقنن 5 أمبير أو 1 أمبير
تيار الأولي المقنن مجموعات مرجعية: 5–100 أمبير، 150–200 أمبير، 300 أمبير، 400–500 أمبير، 600–1000 أمبير
درجات الدقة 0.2S، 0.2، 0.5، 5P، 10P حسب الطلب
الناتج المقنن قيم مرجعية من 10 فولت أمبير إلى 15 فولت أمبير حسب الدرجة وتكوين القلب
تيار حراري قصير المدى 90 × I1n، 80 × I1n، 75 × I1n أو 50 × I1n حسب نطاق التيار
تيار ديناميكي مقنن 225 × I1n، 160 × I1n أو 90 × I1n حسب نطاق التيار
درجة حرارة المحيط -5°م إلى +55°م
المعايير المطبقة IEC 61869-2، GB20840.2-2014؛ مراجع IEC 60044-1 / GB1208 القديمة حسب اتفاق المشروع

جدول الاختيار

أُعيد تنظيم الجدول التالي من بيانات الكتالوج للاستخدام في الموقع الإلكتروني. تم تقسيم العناوين الطويلة إلى أسطر متعددة لتحسين العرض على الأجهزة المختلفة.

تيار أولي
مقنن (أمبير)

مجموعة درجات
الدقة

ناتج مقنن
(فولت أمبير)

تيار حراري
قصير المدى

تيار ديناميكي
مقنن
5–100 0.5 / 10P15
0.2 / 10P15		 0.2S / 0.2 / 0.5: 10VA
5P / 10P: 15VA		 90 × I1n 225 × I1n
150, 200 90 × I1n 160 × I1n
300 80 × I1n 160 × I1n
400, 500 75 × I1n 160 × I1n
600, 800, 1000 50 × I1n 90 × I1n

ملاحظة: الجدول مخصص للاختيار الأولي. يجب تأكيد نسبة التيار النهائية، ودرجة الدقة، والحمل المقنن، والتيار الحراري، والتيار الديناميكي، وترتيب الأطراف، ومستوى العزل، ومتطلبات الفحص الروتيني وفقًا للوحة الاسم، والرسم المعتمد، وتقرير اختبار المصنع.

اختيار المتغيرات

المتغير الاستخدام الموصى به ملاحظة فنية
LZX-10 الطراز القياسي الرئيسي لتطبيقات محولات التيار الداخلية المدمجة يوصى به كاسم منتج رئيسي لهيكل الموقع الإلكتروني وتحسين محركات البحث (SEO).
LZX-10Q متغير معزز أو محدد بالرسم يُستخدم عندما يحدد رسم العميل أو وثيقة المناقصة بوضوح نسخة Q.
LZX4-10 متغير هيكلي ذي صلة يمكن إدراجه في نفس الصفحة لتجنب محتوى منتجات مكرر.
LZX5-10 متغير هيكلي ذي صلة يُستخدم كمرجع متقاطع عندما يتطابق رسم التركيب أو تخطيط خزانة التوزيع مع هذه النسخة.

الأبعاد

البند مرجع الكتالوج ملاحظة هندسية
الهيكل جسم مسبوك مدمج مع أطراف أولية وصفيحة تركيب قاعدية يعتمد المخطط الخارجي النهائي على متغير LZX المختار.
الأطراف الأولية ترتيب الأطراف الأولية في الجانب العلوي تأكيد توصيل قضيب التوصيل أو لسان الكابل والمسافة بين الأطوار.
الأطراف الثانوية منطقة الأطراف الثانوية السفلية فحص إمكانية الوصول للأسلاك الثانوية قبل تصنيع الخزانة.
قاعدة التركيب صفيحة تركيب سفلية يجب أن تتبع فتحات التركيب والأبعاد القاعدية الرسم المعتمد.
الأبعاد الكلية وفقًا لرسم LZX-10 / LZX-10Q / LZX4-10 / LZX5-10 عدم استبدال المتغيرات دون التحقق من الأبعاد الخارجية.

الأطراف

تُسمى الأطراف الأولية عادةً P1 وP2. وتُسمى الأطراف الثانوية وفقًا لتكوين اللف، مثل 1S1 / 1S2 للقياس أو القياس الكهربائي و2S1 / 2S2 للحماية في حالة توفير لف ثانوي إضافي. ويجب أن يتبع التسمية النهائية مخطط الأسلاك المعتمد ولوحة الاسم.

الطرف الوظيفة ملاحظة التطبيق
P1 / P2 الأطراف الأولية تُستخدم كمرجع لاتجاه التيار الأولي والاستقطاب.
1S1 / 1S2 لف ثانوي للقياس أو القياس الكهربائي يُستخدم لأجهزة القياس، أو عدادات الطاقة، أو أجهزة المراقبة.
2S1 / 2S2 لف ثانوي للحماية يُستخدم لدائرة الحماية بالمرحلات إذا تم توفير قلب حماية.
نقطة التأريض تأريض وقائي يجب أن يتبع تأريض الدائرة الثانوية ممارسات السلامة الكهربائية للمشروع.

ظروف التشغيل

  • موقع التركيب: خزانات التوزيع متوسطة الجهد الداخلية
  • الجهد المقنن: أنظمة من فئة 11 كيلوفولت و12 كيلوفولت حسب تأكيد المشروع
  • التردد المقنن: 50 هرتز؛ 60 هرتز حسب الاتفاق
  • درجة حرارة المحيط: -5°م إلى +55°م
  • يجب أن تكون البيئة الداخلية خالية من الغبار الموصل، والغازات المسببة للتآكل، والوسط المتفجر، والتلوث الشديد، والتكثف غير الطبيعي.
  • بالنسبة للرطوبة العالية، أو المناطق الساحلية، أو الارتفاعات العالية، أو التلوث الشديد، أو تخطيطات الخزانات الخاصة، يجب تأكيد مسافة العزل والتنسيق مع المسافة الزاحفة قبل الطلب.

المعايير والامتثال

بالنسبة للمشاريع الدولية الجديدة، يجب تحديد سلسلة LZX-10 وفقًا لمتطلبات محولات التيار في IEC 61869-2 وGB20840.2-2014 عند الحاجة إلى وثائق GB. ويمكن الاحتفاظ بالمراجع القديمة مثل IEC 60044-1 وGB1208 كمراجع كتالوج قديمة عند طلبها من العميل أو وثيقة المناقصة.

التركيب والأبعاد

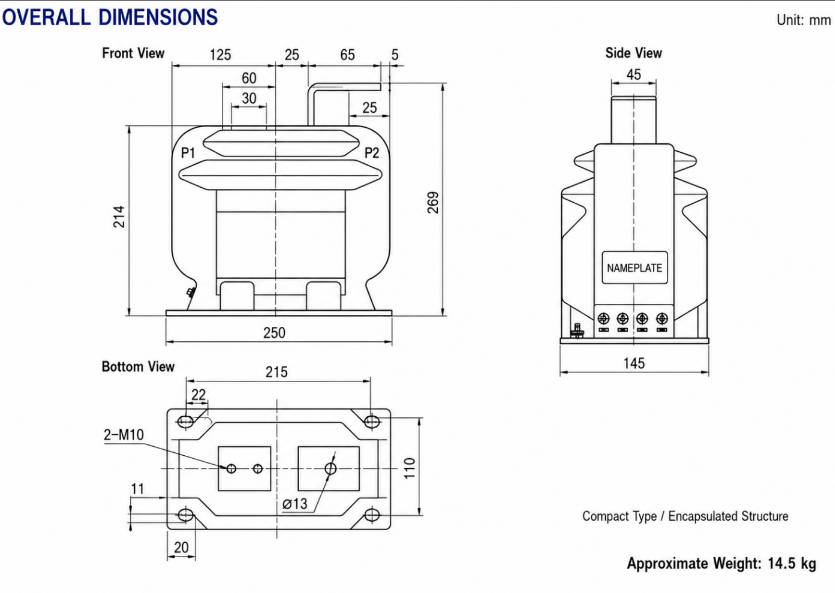

تركيب وأبعاد محول التيار الداخلي المسبوك بالإيبوكسي من سلسلة LZX-10Q

تُصمم سلسلة LZX-10 للتركيب في خزانات التوزيع الداخلية المدمجة. قبل تصنيع الخزانة، يجب تأكيد المسافة بين الأطراف الأولية، وفتحات تركيب القاعدة، واتجاه الأسلاك الثانوية، والمسافة بين الطور والأرض، وإمكانية الصيانة مع الرسم المعتمد. وبما أن طرازات LZX-10 وLZX-10Q وLZX4-10 وLZX5-10 قد تختلف في المخطط الخارجي أو هيكل التركيب، يجب أن يتطابق الرسم النهائي مع طراز لوحة الاسم.

ملاحظات السلامة

  • تأكيد فئة الجهد، ومستوى العزل، ونسبة التيار، والتيار الثانوي، ودرجة الدقة، والحمل المقنن، ودرجة الحماية قبل الإنتاج.
  • التحقق من المسافة بين الأطراف الأولية، والمسافة الخالية لقضيب التوصيل، وفتحات التركيب، وإمكانية الوصول للأطراف الثانوية، وموضع التأريض قبل تجميع خزانة التوزيع.
  • توصيل الأطراف الأولية والثانوية وفقًا لعلامات الاستقطاب والمخطط الكهربائي المعتمد.
  • يجب ألا تكون دائرة الثانوي لمحول التيار مفتوحة أثناء تدفق التيار الأولي.
  • قبل فصل أجهزة القياس أو المرحلات، قصر الدائرة الثانوية باستخدام جهاز قصر معتمد.
  • يجب تأريض نقطة واحدة في الدائرة الثانوية وفقًا لممارسات السلامة الكهربائية للمشروع.
  • يجب أن يتم التركيب والتشغيل بواسطة موظفين مؤهلين في مجال الكهرباء متوسطة الجهد.

معلومات الطلب

  • طراز المنتج: LZX-10 / LZX-10Q / LZX4-10 / LZX5-10
  • فئة الجهد: فئة 11 كيلوفولت أو 12 كيلوفولت
  • تيار أولي مقنن وتيار ثانوي مقنن: 5 أمبير أو 1 أمبير
  • مجموعة درجات دقة القياس والحماية
  • الناتج المقنن / الحمل لكل لف ثانوي
  • متطلبات درجة الحماية: 5P، 10P أو متطلبات محددة للمشروع
  • تيار حراري قصير المدى مقنن وتيار ديناميكي مقنن
  • رسم التركيب، واتجاه الأطراف، ومخطط الأسلاك، وتخطيط خزانة التوزيع
  • متطلبات معيار IEC، وتقرير الفحص الروتيني، والشهادة، ولغة الملصق، ومتطلبات التغليف

دليل الاختيار

  1. استخدام صفحة منتج رئيسية واحدة: استخدام “سلسلة LZX-10” كاسم منتج رئيسي للموقع الإلكتروني، وإدراج LZX-10Q وLZX4-10 وLZX5-10 كمتغيرات.
  2. تأكيد فئة الجهد: استخدام عبارة فئة 11 كيلوفولت و12 كيلوفولت للمشاريع الدولية، ثم التحقق من مستوى العزل 12/42/75 كيلوفولت.
  3. اختيار نسبة التيار: الاختيار من مجموعات التيار في الكتالوج وفقًا لحمل الدائرة الفرعية وإعدادات الحماية.
  4. تحديد قلب القياس: استخدام 0.2S أو 0.2 أو 0.5 وفقًا لمتطلبات دقة القياس.
  5. تحديد قلب الحماية: استخدام 5P أو 10P وفقًا لمتطلبات المرحلات وتنسيق تيار العطل.
  6. التحقق من الحمل: التأكد من أن حمل جهاز القياس، وحمل المرحلات، ومقاومة كابل الثانوي لا تتجاوز الناتج المقنن المختار.
  7. اعتماد الرسومات: تأكيد الأبعاد، وفتحات التركيب، والمسافة بين الأطراف الأولية، وتخطيط الأطراف الثانوية قبل الإنتاج.

الأسئلة الشائعة

استخدم “سلسلة LZX-10” كاسم صفحة المنتج الرئيسية، وأدرج LZX-10Q وLZX4-10 وLZX5-10 كمتغيرات ذات صلة لتجنب صفحات مكررة.

نعم. بالنسبة للوثائق الدولية، يمكن تحديدها لخزانات التوزيع الداخلية من فئة 11 كيلوفولت و12 كيلوفولت عند تأكيد مستوى العزل 12/42/75 كيلوفولت، وجهد النظام، ومعيار المشروع.

إنها متغيرات طرازات مرتبطة في نفس عائلة محولات التيار الداخلية المدمجة المسبوكة بالإيبوكسي. وقد تشمل الاختلافات الأبعاد الخارجية، وهيكل التركيب، أو تسلسل التصميم في المصنع. ويجب أن يتبع الاختيار النهائي الرسم المعتمد ولوحة الاسم.

استخدم 0.2S أو 0.2 أو 0.5 لدوائر القياس والقياس الكهربائي. واستخدم درجات الحماية 5P أو 10P لدوائر الحماية بالمرحلات. ويجب تحديد كل لف ثانوي بدرجة الدقة والناتج المقنن الخاص به.

التحقق من المسافة بين الأطراف الأولية، ومواقع فتحات التركيب، والمسافة الخالية لقضيب التوصيل، واتجاه الأطراف الثانوية، ونقطة التأريض، وإمكانية الوصول للأسلاك وفقًا للرسم الخارجي المعتمد.

عند تدفق التيار الأولي، قد يولّد الدائرة الثانوية المفتوحة جهدًا عاليًا خطيرًا عند الأطراف الثانوية. ويمكن أن يؤدي ذلك إلى تلف العزل وخلق مخاطر أمان. ويجب قصر الدائرة الثانوية قبل فصل أجهزة القياس أو المرحلات.

يرجى تقديم متغير الطراز، وفئة الجهد، ونسبة التيار، والتيار الثانوي، ودرجة الدقة، والحمل المقنن، ودرجة الحماية، والتيار الحراري، والتيار الديناميكي، والرسم، واتجاه الأطراف، ومتطلبات معيار IEC، ومتطلبات الشهادة.
