Produk Oorsig
Die LZZ-10 (AK12) stroomtransformator is ’n binnenshuise enkelfase epoksie gegote hars-stroomtransformator wat ontwerp is vir 11kV en 12kV klasse mediumspanningskisskakelaars. Dit word gebruik vir stroommeting, elektriese energiemeting, voedermonitering en relaïsbeveiliging in wisselstroom kragstelsels met ’n nominale frekwensie van 50Hz of 60Hz. Vir internasionale produk dokumentasie, word hierdie model die beste geposisioneer as ’n 12kV klasse binnenshuise pos-tipe gegote hars ST, geskik vir 10kV, 11kV en 12kV binnenshuise kisskakelaar projekte nadat isolasiekoördinasie bevestig is.
Die produk gebruik ’n volledig ingeslote pos-tipe epoksie hars gietstruktuur. Die primêre wikkeling, sekondêre wikkeling en magnetiese kern is geïntegreer in die hars-gietliggaam, terwyl die primêre terminale P1 / P2 bo-aan die produk uitgelei word. Die sekondêre terminale is gerangskik in die onderste kantterminaalboks, wat duidelike bedradingstoegang ondersteun vir metings- en beveiligingskringe. Hierdie struktuur bied stabiele isolasieprestasie, kompakte installasie en betroubare meganiese sterkte vir binnenshuise mediumspanningsdistribusie toerusting.
Die LZZ-10 (AK12) platform verskil van muurdeur- of venstertipe ST’s. Dit is meer geskik vir kisskakelaarpanele wat ’n kompakte ondersteunings/pos-tipe stroomtransformator benodig met boonste primêre terminale, onderste sekondêre terminale en ’n volledig ingeslote gegote hars liggaam. Die nominale isolasievlak is 12/42/75kV, wat die produk toelaat om in IEC-gerigte dokumentasie beskryf te word as ’n 12kV toerustingklasse ST vir 11kV en 12kV stelsels. Tipiese akkuraatheidsklasse sluit in 0.2, 0.5 en 10P10, met 5A of 1A sekondêre uitset beskikbaar volgens projekspesifikasie.
Produk Tipe
| Item | Spesifikasie |
|---|---|
| Produk naam | Binnenshuise Pos-Tipe Epoksie Gegote Hars Stroomtransformator |
| Model reeks | LZZ-10 (AK12) |
| Struktuur | Volledig ingeslote ondersteunings/pos-tipe epoksie hars gegote struktuur |
| Spanningsklasse | 10kV, 11kV en 12kV klasse binnenshuise mediumspanningsstelsels |
| Nominale isolasievlak | 12/42/75kV |
| Nominale frekwensie | 50Hz of 60Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Tipiese nominale primêre stroom | 50A tot 630A verwysingsreeks volgens verskafde katalogusdata |
| Tipiese toepassing | Energiemeting, stroommeting, relaïsbeveiliging, voedermonitering |
Produk Vertoning

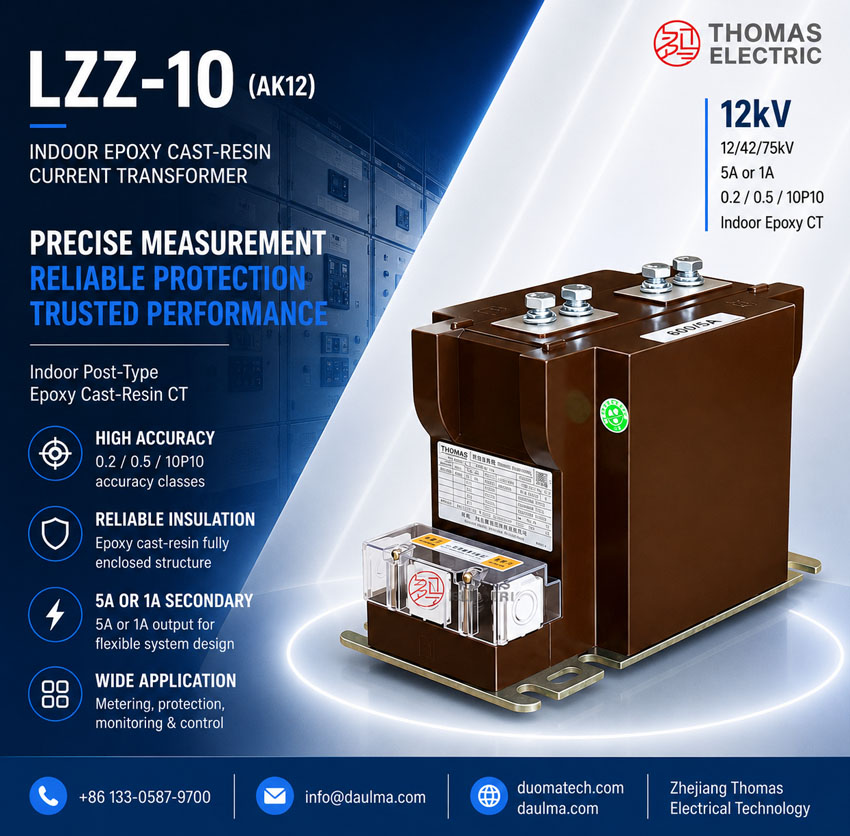

Die LZZ-10 (AK12) stroomtransformator het ’n kompakte reghoekige gegote hars liggaam met vier boonste primêre terminaalboutjies en ’n onderste kant sekondêre terminaalboks. Die basisplaat bied vasgemonteerde monteerings binne binnenshuise kisskakelaars. Die bedradingsdiagram ondersteun beide ’n eenvoudige twee-terminaal sekondêre wikkeling rangskikking en ’n multi-tap sekondêre terminaal rangskikking, afhangende van die bestelde konfigurasie.
Toepassings
- 10kV, 11kV en 12kV klasse binnenshuise mediumspanningskisskakelaars
- Vaste metaal-ingeslote kisskakelaars, meterkaste en voederpanele
- Stroommeting en elektriese energiemeting kringe
- Relaïsbeveiligingskringe wat 10P10 beveiligingsklasse gebruik
- Distribusiestasies, industriële kragkamers en nutsvoederkaste
- OEM kisskakelaar projekte wat kompakte pos-tipe gegote hars ST installasie benodig
Kenmerke
- Pos-tipe gegote hars struktuur: Die primêre wikkeling, sekondêre wikkeling en kern is ingesluit in een epoksie hars liggaam vir stabiele isolasie en meganiese beskerming.
- Internasionale 12kV klasse posisie: Die 12/42/75kV isolasievlak ondersteun 11kV en 12kV klasse IEC-gerigte projek dokumentasie.
- Kompakte kisskakelaar installasie: Die boonste primêre terminale en onderste sekondêre terminaalboks laat praktiese installasie toe in standaard binnenshuise panele.
- Metering en beveiliging gebruik: Akkuraatheidsklasse soos 0.2, 0.5 en 10P10 ondersteun stroommeting, energiemeting en relaïsbeveiliging.
- 5A of 1A sekondêre uitset: 5A is geskik vir konvensionele meter en relaïs stelsels; 1A kan gekies word waar laer las of langer sekondêre bedrading benodig word.
- Geskik vir mikroprosessor-gebaseerde toestelle: Vir digitale meters en mikroprosessor relaïs, kan 0.2 en 0.5 klasse sekondêre las tot lae VA waardes gespesifiseer word wanneer dit deur tegniese ooreenkoms bevestig word.
Beginsel
Die LZZ-10 (AK12) stroomtransformator werk op elektromagnetiese induksie. Die primêre wikkeling dra die mediumspanningskringstroom en genereer magnetiese vloed in die kern. Die sekondêre wikkeling lewer dan ’n proporsionele lae-stroom sein, gewoonlik 5A of 1A, na meters, energiemeters, beveiligingsrelaïs of moniteringstelsels.
Vir metings- en metering take, moet die transformator verhoudingsakkuraatheid en faseskuif binne die nominale las handhaaf. Vir beveiligingstaak, moet die beveiligingswikkeling ’n betroubare stroomsein verskaf tydens foutstroomtoestande. Stroomverhouding, sekondêre stroom, las, akkuraatheidsklasse, korttyd termiese stroom en dinamiese stroom moet saam met die kisskakelaar en relaïsbeveiligingsontwerp bevestig word.
Model Aanduiding
| Kode | Betekenis |
|---|---|
| L | Stroomtransformator |
| Z | Gegote hars geïsoleerd / binnenshuise struktuur verwysing |
| Z | Pos-tipe / ondersteunings-tipe strukturele reeks verwysing |
| 10 | Katalogus spanningsklasse verwysing; internasionaal gedokumenteer as 11kV / 12kV klasse deur isolasiebevestiging |
| AK12 | Vervaardiger se strukturele aanduiding vir die kompakte pos-tipe weergawe |
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Nominale spanningsklasse | 10kV, 11kV en 12kV klasse binnenshuise stelsels per projekbevestiging |
| Nominale isolasievlak | 12/42/75kV |
| Nominale frekwensie | 50Hz of 60Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Nominale primêre stroom | 50A, 75A, 100A, 150A, 200A, 300A, 400A, 500A, 600A, 630A verwysingswaardes |
| Akkuraatheidsklasse | 0.2, 0.5, 10P10 |
| Nominale uitset | 0.2 klasse: 10VA; 0.5 klasse: 15VA; 10P10 klasse: 10VA verwysing |
| Nominale korttyd termiese stroom | 7.5kA tot 40kA verwysingsreeks afhangende van primêre stroom |
| Nominale dinamiese stroom | 19kA tot 100kA verwysingsreeks afhangende van primêre stroom |
| Las drywingsfaktor | cosφ = 0.8 naloop tensy anders gespesifiseer |
| Omgewingstemperatuur | -5°C tot +55°C verwysingsreeks; projek-spesifieke toestande per ooreenkoms |
| Toepaslike standaarde | IEC 61869-1, IEC 61869-2, GB/T 20840.1, GB/T 20840.2; erfgood IEC 60044-1 / GB1208 verwysings per projek ooreenkoms |
Seleksie Tabel
Die volgende tabel is herorganiseer vanaf die verskafde katalogusdata en aangepas vir webwerf vertoning. Lang koppe is in veelvuldige lyne verdeel om die tabel leesbaar te hou op produk bladsye.
| Primêre
Stroom (A) |
Akkuraatheid
Klasse Kombinasie |
Nominale
Uitset (VA) |
Kort-Tyd
Termiese Stroom Ith (kA) |
Dinamiese
Stroom Idyn (kA) |
|---|---|---|---|---|
| 50 | 0.2 0.5 10P10 |
0.2: 10 0.5: 15 10P10: 10 |
7.5 | 19 |
| 75 | 11.25 | 28 | ||
| 100 | 15 | 37.5 | ||
| 150 | 22.5 | 56 | ||
| 200 | 30 | 75 | ||
| 300 | 40 | 100 | ||
| 400 | ||||
| 500 | ||||
| 600 | ||||
| 630 |
Nota: Die tabel is vir voorlopige seleksie. Finale stroomverhouding, nominale las, akkuraatheidsklasse, termiese stroom, dinamiese stroom, terminaalrangskikking, isolasietoets en routynetoets vereistes moet bevestig word volgens die naamplaat, goedgekeurde tekening en fabriektoetsverslag.
Afmetings
| Item | Katalogus Verwysing | Ingenieursnota |
|---|---|---|
| Algehele lengte | Ongeveer 255mm verwysing | Gebruik vir kabinetdiepte en monteeringslay-out kontrole. |
| Algehele hoogte | Ongeveer 187–190mm verwysing | Bevestig vertikale speling voor kisskakelaar samestelling. |
| Algehele breedte | Ongeveer 148–150mm verwysing | Kontroleer sy speling en sekondêre terminaal toegang. |
| Basis monteerings | Basisplaat met langwerpige monteeringsgate | Monteeringsgat posisie moet die goedgekeurde tekening volg. |
| Primêre terminale | Boonste P1 / P2 terminaalrangskikking | Bevestig busbar of kabeltong verbinding en fase speling. |
| Sekondêre terminale | Onderste kant terminaalboks | Bevestig terminaal rigting, bedradingspad en aarding punt. |
Wikkels & Terminaal Merking
Die LZZ-10 (AK12) gebruik standaard stroomtransformator polariteitsmerking. Die primêre wikkeling terminale is gemerk P1 en P2 en word bo-aan die produk uitgelei. Die sekondêre terminale is gerangskik aan die onderste kant van die hars liggaam en mag in verskillende vorms verskaf word volgens die bestelde konfigurasie.
| Terminaal | Funksie | Toepassingsnota |
|---|---|---|
| P1 / P2 | Primêre terminale | Bo-aan gemonteerde primêre terminale gebruik vir primêre stroomrigting en polariteitsverwysing. |
| S1 / S2 | Standaard sekondêre wikkeling | Gebruik vir ’n enkele metings-, metering- of beveiligingssekondêre kring. |
| S1 / S2 / S3 | Sekondêre tap rangskikking | Gebruik wanneer ’n getapte sekondêre wikkeling of spesiale bedradingsdiagram gespesifiseer word. |
| Aarding punt | Sekondêre aarding verwysing | Een punt van die sekondêre kring moet geaard word volgens projek elektriese veiligheidspraktyk. |
Korrekte terminaal identifikasie is noodsaaklik vir metering akkuraatheid en beveiligingsrigting. Die sekondêre kring mag nie oopgelaat word terwyl primêre stroom vloei nie.
Diens Toestande
- Installasie plek: binnenshuise mediumspanningskisskakelaars
- Nominale spanning: 10kV, 11kV en 12kV klasse stelsels per projekbevestiging
- Nominale frekwensie: 50Hz of 60Hz
- Omgewingstemperatuur: -5°C tot +55°C verwysingsreeks tensy anders gespesifiseer
- Binnenshuise omgewing moet vry wees van geleidende stof, korrosiewe gas, ontplofbare medium, swaar besoedeling en abnormale kondensasie.
- Vir hoë humiditeit, kusgebiede, hoë hoogte of swaar besoedelingsprojekte, moet isolasieafstand en kruipweg koördinasie bevestig word voor bestelling.
Standaarde en Voldoening
Vir nuwe internasionale projekte, moet die LZZ-10 (AK12) stroomtransformator gespesifiseer word volgens IEC 61869-1 en IEC 61869-2 vir instrumenttransformators en stroomtransformators. Waar GB dokumentasie benodig word, kan GB/T 20840.1 en GB/T 20840.2 gebruik word. Erfgoed verwysings soos IEC 60044-1, IEC 185, GB1208-1997 en GB1208-2006 mag slegs behou word wanneer dit deur kliënt dokumentasie of tender spesifikasies vereis word.
Installasie en Afmetings
Die produk moet veilig binne binnenshuise kisskakelaars geïnstalleer word deur die aangewese basis monteeringsgate te gebruik. Voor kabinet produksie, moet die boonste primêre terminaal spasie, busbar of kabeltong verbinding, basis gat posisie, onderste sekondêre terminaal rigting, aarding punt, en onderhoud spasie bevestig word met die goedgekeurde buitelyn tekening. Omdat die produk ’n kompakte pos-tipe ST is, moet kabinet speling en terminaal toegang noukeurig nagegaan word voor samestelling.
Veiligheidsnotas
- Bevestig spanningsklasse, isolasievlak, stroomverhouding, sekondêre stroom, akkuraatheidsklasse en nominale las voor produksie.
- Kontroleer primêre terminaal spasie, busbar speling, monteeringsgate, sekondêre terminaal toegang en aarding posisie voor kisskakelaar samestelling.
- Koppel primêre en sekondêre terminale volgens polariteitsmerke en die goedgekeurde bedradingsdiagram.
- Die ST sekondêre kring mag nie oopgemaak word terwyl primêre stroom vloei nie.
- Voor die ontkoppeling van meters of relaïs, kortsluit die sekondêre kring met ’n goedgekeurde kortsluit toestel.
- Een punt van die sekondêre kring moet betroubaar geaard word volgens plaaslike elektriese veiligheidsregulasies.
- Installasie en inbedryfstelling moet uitgevoer word deur gekwalifiseerde mediumspanning elektriese personeel.
Bestelinligting
- Produk model: LZZ-10 (AK12)
- Spanningsklasse: 10kV, 11kV of 12kV klasse
- Nominale primêre stroom en transformasieverhouding
- Nominale sekondêre stroom: 5A of 1A
- Akkuraatheidsklasse: 0.2, 0.5 of 10P10
- Nominale las / uitset vir elke sekondêre kring
- Nominale korttyd termiese stroom en nominale dinamiese stroom
- Terminaal rangskikking: S1/S2 of S1/S2/S3 indien benodig
- Monteerings tekening, primêre terminaal tipe, kabinet lay-out en bedradingsdiagram
- IEC standaard vereiste, routynetoetsverslag, sertifikaat, etikettaal en verpakking vereiste
Seleksie Gids
- Bevestig spanningsklasse: Gebruik 11kV en 12kV klasse bewoording vir internasionale bladsye, met 12/42/75kV isolasievlak.
- Kies stroomverhouding: Kies die nominale primêre stroom volgens voederlas, metering reeks en beveiligingsinstellings.
- Kies sekondêre stroom: Gebruik 5A vir konvensionele stelsels of 1A waar laer las en langer sekondêre bedrading benodig word.
- Definieer kring funksie: Gebruik 0.2 of 0.5 vir metering en meting, en 10P10 vir relaïsbeveiliging.
- Kontroleer las: Bevestig meter, relaïs, terminaal en kabel las. Lae-las digitale toestelle mag laer VA bevestiging benodig.
- Verifieer kortsluit grade: Kontroleer Ith en Idyn teen die kisskakelaar foutvlak.
- Goedkeur tekeninge: Bevestig buitelyn afmetings, monteeringsbasis, P1/P2 terminale en sekondêre terminaal merking voor produksie.
