Produk Oorsig
Die LZZBJ9-10B / LZZBJ9-12B stroomtransformator is ’n binnenshuise epoksiehars gegote, volledig ingeslote, pos-tipe stroomtransformator wat ontwerp is vir middelspanning wisselstroom kragstelsels. Dit is geskik vir 10kV, 11kV en 12kV skakelaarinstallasies en word gebruik vir stroommeting, elektriese energiemeting, voedingsmonitering en relaisbeskerming in kragstelsels met ’n nominale frekwensie van 50Hz of 60Hz.
Die B-tipe reeks gebruik elektriese-graad epoksiehars gietwerk om die primêre wikkeling, sekondêre wikkeling en magnetiese kern in ’n kompakte geïsoleerde liggaam te omsluit. Die struktuur bied isolasie-sterkte, vogweerstand, elektriese prestasie en meganiese ondersteuning vir binnenshuise skakelaarinstallasie. Die produk word verskaf met primêre uitgangsplaatjies vir bedrading en onderste monteerinsertse vir kabinetinstallasie.
Produktipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Binnenshuise Epoksiehars Gegote Volledig Ingeslote Stroomtransformator |
| Modelreeks | LZZBJ9-10B / LZZBJ9-12B |
| Produkstruktuur | Binnenshuise, enkelfase, epoksiehars gegote, volledig ingeslote, pos-tipe stroomtransformator |
| Spanningsklas | 10kV, 11kV en 12kV middelspanningsisteme |
| Nominale frekwensie | 50Hz / 60Hz |
| Nominale sekondêre stroom | 5A of 1A volgens projekvereiste |
| Kernkonfigurasie | Metingskern, beskermingskern of gekombineerde meting/beskerming kernkonfigurasie |
| Installasielokasie | Binnenshuise middelspanningskakelaars en distribusietoerusting |
| Tipes toepassings | Stroommeting, energiemeting, relaisbeskerming, voedingsmonitering, skakelaarinstrumentasie |

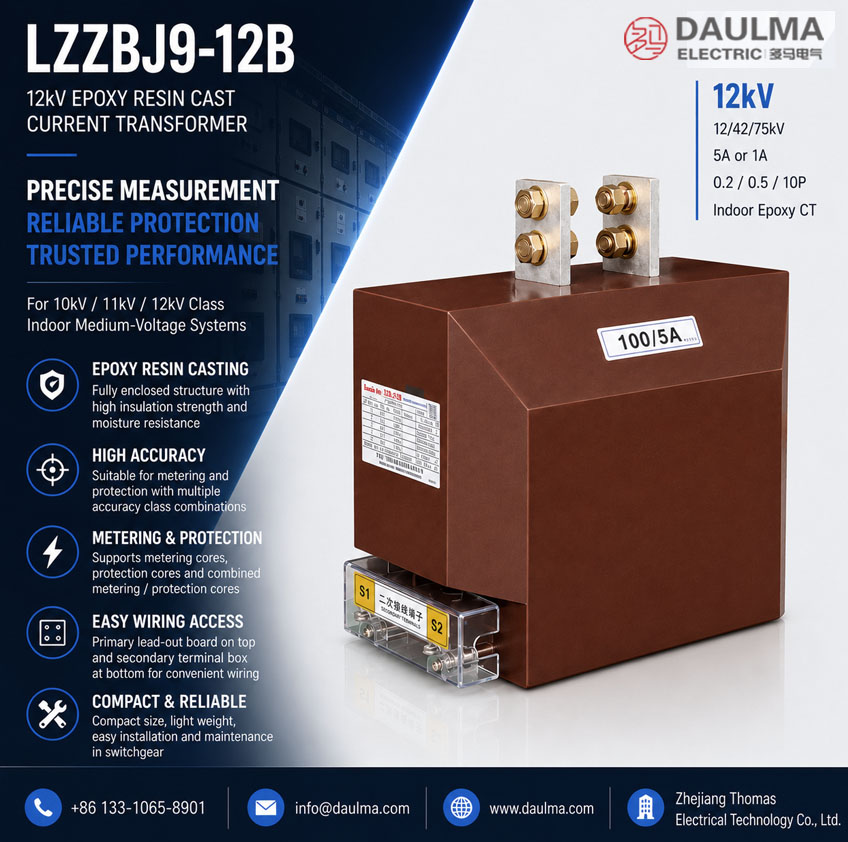

Produk Vertoning
Hoof Toepassings
- 10kV, 11kV en 12kV binnenshuise middelspanningsdistribusiestelsels
- Metaalgekante skakelaars, voedingskabinette, stroombrekerpaneel en distribusiekamers
- Stroommeting en elektriese energiemetingskringe
- Relaisbeskermingsisteme vir voedings, transformators, motors en distribusieleidings
- SCADA, kragmonitering en energiebestuurstelsels
- Skakelaarsamestelling wat kompakte pos-tipe ST installasie en primêre plaatverbinding benodig
Sleutel Tegniese Eienskappe
- Volledig ingeslote epoksiehars gietwerk: Die primêre wikkeling, sekondêre wikkeling en kern word in ’n geïsoleerde liggaam gemodelleer vir stabiele binnenshuise middelspanningsbedryf.
- B-tipe posstruktuur: Die B-tipe meganiese uitleg is geskik vir skakelaars wat primêre uitgangsplaatjies en onderste monteerinsertse benodig.
- Kompakte en ligte ontwerp: Die gegote harsliggaam ondersteun makliker installasie, skoonmaak en onderhoud binne kabinetsisteme.
- Metings- en beskermingskombinasies: Akkuraatheidkombinasies kan insluit 0.2S, 0.5S, 0.2, 0.5 en beskermingsklasse soos 10P10, 10P15 of 10P20 volgens bestellingsvereistes.
- 1A of 5A sekondêre uitset: Versoenbaar met middelspanningsmeters, beskermingsrelais, moniteringeenhede en skakelaarsekondêre sisteme.
- Kortsluit weerstand keuse: Korttyd termiese stroom en dinamiese stroomgraderings word gekies volgens stroomverhouding en stelsel foutvlak.
Werkingsbeginsel
Die LZZBJ9-10B / LZZBJ9-12B stroomtransformator werk volgens elektromagnetiese induksie. Wanneer stroom deur die primêre kring vloei, word magnetiese vloed in die kern gegenereer, en die sekondêre wikkeling lewer ’n proporsionele stroomsein vir meters, relais of moniteringtoestelle. Die epoksiehars isolasiesisteem skei die middelspanningsprimêre kring van die laespanningssekondêre kring en ondersteun veilige seintransmissie onder nominale diensomstandighede.
Vir metingstoepassings moet die ST die gespesifiseerde verhoudingsakkuraatheid en fasedisplasering binne die nominale las handhaaf. Vir relaisbeskermingstoepassings moet die beskermingskern ’n betroubare sein lewer onder foutstroomomstandighede en koördineer met die relais aktiveringsinstelling en akkuraatheidgrensfaktor.
Modelaanduiding
Die modelkode kan soos volg geïnterpreteer word:
| Kode | Betekenis |
|---|---|
| L | Stroomtransformator |
| Z | Binnenshuise tipe |
| Z | Gegote-hars geïsoleerd / volledig ingeslote struktuur |
| B | Beskermingskonfigurasie beskikbaar vir metings- en relaisbeskermingstoepassings |
| J | Versterkte ontwerp / verbeterde isolasie struktuur |
| 9 | Ontwerpvolgorde / produkplatform |
| 10 / 12 | Spanningsklas identifikasie vir 10kV, 11kV of 12kV projektoepassings |
| B | B-tipe meganiese struktuur met primêre uitgangsplaatjie en onderste monteerinsertse |
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Nominale spanningsklas | 10kV / 11kV / 12kV middelspanningsisteme |
| Nominale frekwensie | 50Hz / 60Hz |
| Installasieterrein | Binnenshuis |
| Nominale primêre stroom | 10A tot 2500A verwysingsreeks; ander verhoudings onderhewig aan projekbevestiging |
| Nominale sekondêre stroom | 5A of 1A |
| Akkuraatheidklas kombinasie | 0.2S / 10P10, 0.5S / 10P10, 0.2 / 10P10, 0.5 / 10P10, 0.2 / 10P20, 0.5 / 10P20 en ander projekkombinasies |
| Nominale uitset | 10VA / 15VA / 20VA volgens metings- en beskermingskernkonfigurasie |
| Isolasie struktuur | Elektriese-graad epoksiehars gietwerk, volledig ingeslote binnenshuise struktuur |
| Primêre verbinding | Primêre uitgangsplaatjie / primêre terminaalplaatverbinding |
| Monteermetode | Onderste monteerinsertse vir binnenshuise skakelaarinstallasie |
| Toepaslike standaard | IEC 60044-1; IEC 61869-1 / IEC 61869-2 beskikbaar volgens projekvereiste |
Wikkelinge en Terminaal Merking
Die LZZBJ9-10B / LZZBJ9-12B stroomtransformator kan verskaf word met metings-, beskermings- of gekombineerde sekondêre wikkelingskonfigurasies. Die finale terminaalopstelling moet bevestig word volgens die gekose aantal kerne en die goedgekeurde bedradingsdiagram.
| Terminaal Merking | Funksie | Toepassingsnota |
|---|---|---|
| P1 / P2 | Primêre terminale | Die verwysingsprimêre stroomrigting word normaalweg gedefinieer van P1 na P2. |
| 1S1 / 1S2 | Eerste sekondêre wikkeling | Gewoonlik gebruik vir meting, meting of die eerste gespesifiseerde sekondêre kern. |
| 2S1 / 2S2 | Tweede sekondêre wikkeling | Gewoonlik gebruik vir relaisbeskerming of ’n addisionele sekondêre kring indien nodig. |
| Sekondêre terminaalboks | Sekondêre bedradingskoppelvlak | Terminaaldeksel, uitleg en etikettering moet bevestig word volgens projektekening. |
Terminaalmerkings volg standaard ST polariteitskonvensies. Korrekte terminaalidentifikasie moet nagekom word om metingsakkuraatheid, relais rigtingsbeoordeling en beskermingsprestasie te verseker. Die sekondêre kring mag nie oopgemaak word terwyl die primêre kring onder spanning is nie.
Nominale Stroom, Akkuraatheid en Kortsluit Weerstand Verwysing
| Nominale Primêre
Stroom (A) |
Akkuraatheid
Klas Kombinasie |
Nominale
Uitset (VA) |
Kort-Tyd
Termiese Stroom |
Nominale
Dinamiese Stroom |
|---|---|---|---|---|
| 10–20 | 0.2S / 10P10 0.5S / 10P10 0.2 / 10P10 0.5 / 10P10 0.2 / 10P20 0.5 / 10P20 |
10 / 15 or 15 / 15
volgens gekose kern kombinasie |
1.0–6kA verwysingsreeks | 2.5–15kA verwysingsreeks |
| 30–60 | 4.5–21kA verwysingsreeks | 11.25–52.5kA verwysingsreeks | ||
| 75–100 | 31.5–45kA verwysingsreeks | 78.75–112.5kA verwysingsreeks | ||
| 150–250 | 31.5–45kA verwysingsreeks | 78.75–112.5kA verwysingsreeks | ||
| 300–400 | 31.5kA | 80kA | ||
| 500–600 | 40–50kA | 100–125kA | ||
| 800 | 63kA | 125kA | ||
| 1000–1500 | 80kA | 160kA | ||
| 2000–2500 | 100–130kA verwysingsreeks | 160kA verwysingsreeks |
Nota: Die keusetabel is vir voorlopige ingenieursverwysing. Finale stroomverhouding, sekondêre stroom, akkuraatheidklas, nominale uitset, korttyd termiese stroom, dinamiese stroom, isolasievlaak en toetsvereistes moet bevestig word volgens naamplaatdata, goedgekeurde tekeninge en fabriektoetsverslae.
Diensomstandighede
- Installasielokasie: binnenshuise middelspanningskakelaars
- Stelselspanning: 10kV, 11kV of 12kV klas
- Nominale frekwensie: 50Hz / 60Hz
- Hoogte bo seevlak: ≤1000m onder standaard diensomstandighede
- Omgewingstemperatuur: -5°C tot +40°C
- Relatiewe humiditeit: nie meer as 90% by 20°C onder standaard diensomstandighede nie
- Die installasieterrein moet vry wees van ernstige vibrasie, korrosiewe gas, ontplofbare medium, swaar besoedeling, chemiese afsetting en abnormale vog kondensasie.
- Voor bestelling is tegniese bevestiging nodig vir hoë hoogte, hoë humiditeit, kusgebiede, hoë besoedeling of spesiale skakelaaromstandighede.
Standaarde en Voldoening
Die LZZBJ9-10B / LZZBJ9-12B stroomtransformator is ontwerp vir binnenshuise middelspanningsstroomtransformator toepassings. Dit kan verskaf word volgens IEC 60044-1, en IEC 61869-1 / IEC 61869-2 vereistes kan toegepas word wanneer deur die projek gespesifiseer. Routynetoetse, dielektriese toetse, polariteitsverifikasie, verhoudingtoets, akkuraatheidtoets en gedeeltelike ontladingsvereistes moet bevestig word volgens die finale tegniese ooreenkoms.
Installasie en Afmetings
Die LZZBJ9 B-tipe reeks is ontwerp vir binnenshuise skakelaarinstallasie. Die primêre uitgangsplaatjie, onderste monteerinsertse, terminaalrigting, isolasieklaring en onderhoudstoegang moet bevestig word volgens die goedgekeurde tekening voor kabinetontwerp of massaproduksie.
Beskikbare Struktuur en Algehele Afmetings
| Item | Keuse Nota |
|---|---|
| Meganiese variant | LZZBJ9-10B / LZZBJ9-12B B-tipe struktuur |
| Monteertipe | Onderste monteerinsertse vir binnenshuise skakelaarinstallasie |
| Primêre terminale | Twee primêre uitgangsplaatjies vir bedrading |
| Sekondêre terminale | 1S1 / 1S2 en opsioneel 2S1 / 2S2 volgens sekondêre kernkonfigurasie |
| Tekeningbevestiging | Finale buitelyn en monteer afmetings moet bevestig word voor skakelaarproduksie |
Installasie en Veiligheidsnotas
- Bevestig die model, spanningsklas, stroomverhouding, sekondêre stroom, akkuraatheidklas, las en kortsluit weerstand vereiste voor installasie.
- Verifieer skakelaar monteer spasie, primêre plaat uitlyning, fase klaring, aarding rangskikking en onderhoudstoegang voor samestelling.
- Koppel primêre en sekondêre terminale volgens terminaal merkings en die projek bedradingsdiagram.
- Die sekondêre kring van ’n stroomtransformator mag nie oopgelaat word terwyl die primêre kring onder spanning is nie.
- Tydens meter of relais onderhoud, kortsluit die ST sekondêre kring voor enige sekondêre bedrading ontkoppel word.
- Een punt van die sekondêre kring moet geaard word volgens projekspesifikasie en plaaslike elektriese veiligheidsvereistes.
- Installasie en onderhoud moet uitgevoer word deur gekwalifiseerde middelspanning elektriese personeel.
Bestelinligting
Verskaf asseblief die volgende inligting wanneer u bestel of ’n kwotasie aanvra:
- Produkmodel: LZZBJ9-10B of LZZBJ9-12B
- Stelselspanning: 10kV, 11kV of 12kV
- Nominale primêre stroom / stroomtransformasieverhouding
- Nominale sekondêre stroom: 1A of 5A
- Akkuraatheidklas kombinasie vir metings- en beskermingskerne
- Nominale uitset / las vir elke sekondêre kern
- Kortsluit weerstand vereiste: korttyd termiese stroom en dinamiese stroom
- Toepaslike IEC standaard en vereiste routyn / tipe toets dokumente
- Skakelaartipe, installasie uitleg, terminaal rigting en vereiste buitelyntekening
- Hoeveelheid, etikettering, sertifikate, inspeksiedokumente en verpakkingvereistes
Keuse Riglyne
- Bevestig stelselspanning: Kies LZZBJ9-10B of LZZBJ9-12B volgens 10kV, 11kV of 12kV stelselvereistes en isolasiekoördinasie.
- Bevestig primêre stroom: Kies die stroomverhouding volgens voedinglas, kontinue bedryfstroom en beskerming instel reeks.
- Spesifiseer sekondêre stroom: Kies 5A of 1A volgens gekoppelde toestelle, sekondêre bedradingsafstand en las berekening.
- Definieer akkuraatheid kombinasie: Spesifiseer metingsakkuraatheid, beskermingsklas en nominale uitset vir elke sekondêre wikkeling.
- Kontroleer kortsluit weerstand: Verifieer dat korttyd termiese stroom en dinamiese stroom graderings voldoen aan of die skakelaar foutstroomvlak oorskry.
- Bevestig meganiese uitleg: Kontroleer primêre uitgangsplaatjie posisie, onderste monteer gate, terminaal rigting en kabinet spasie voor produksie.
FAQs
Q1: Wat is die spanningsgraderings en frekwensie vir die LZZBJ9-10B/12B stroomtransformators?
Die LZZBJ9-10B en LZZBJ9-12B is ontwerp vir middelspanning wisselstroomstelsels met spanningsgraderings van 10kV, 11kV en 12kV. Hulle werk teen ‘n nominale frekwensie van 50Hz of 60Hz. Die sekondêre stroom is tipies 5A of 1A, afhangende van spesifieke projekvereistes, wat hulle geskik maak vir standaard binnenshuise middelspanning skakelaarinstallasie-toepassings.
Q2: Hoe word die LZZBJ9-12B stroomtransformator in skakelaarkabinette geïnstalleer?
Hierdie volledig ingeslote, pos-tipe stroomtransformator is spesifiek ontwerp vir binnenshuise installasie in metaalgekante skakelaars en voedingskabinette. Die produk word verskaf met primêre uitgangsplaatjies vir maklike bedrading en onderste monteerinsertse wat veilige en stabiele kabinetinstallasie verseker. Die kompakte epoksiehars-gegotte liggaam bied uitstekende meganiese ondersteuning en isolasie-sterkte vir die skakeltoerusting.
Q3: Watter kernkonfigurasies is beskikbaar vir die LZZBJ9-10B metings- en beskermingstoepassings?
Die B-tipe reeks bied buigsame kernkonfigurasies om aan diverse stelselvereistes te voldoen. U kan kies uit ‘n toegewyde metingskern vir akkurate stroom- en energiemeting, ‘n beskermingskern vir relaisbeskermingstoepassings, of ‘n gekombineerde meting- en beskermingskernkonfigurasie. Die presiese keuse hang af van u spesifieke projekvereistes en die beskermings- en metingspesifikasies van u kragstelsel.
Q4: Kan hierdie transformators vir SCADA- en kragmoniteringstelsels gebruik word?
Ja, die LZZBJ9-10B en LZZBJ9-12B stroomtransformators is ideaal geskik vir gevorderde kragmonitering en energiebestuurstelsels. Hulle verskaf akkurate stroommeting en elektriese energiemetingsdata wat noodsaaklik is vir SCADA-integrasie. Deur gebruik te maak van die metingskerne, fasiliteer hulle betroubare voedingsmonitering, wat krities is vir moderne binnenshuise middelspanningsdistribusiestelsels en outomatiese stroombrekerpanele.
Q5: Waarom word elektriese-graad epoksiehars vir die LZZBJ9-12B transformatorliggaam gebruik?
Elektriese-graad epoksiehars gietwerk word gebruik om die primêre wikkeling, sekondêre wikkeling en magnetiese kern in ‘n kompakte, volledig ingeslote liggaam te omsluit. Hierdie materiaal bied uitstekende isolasie-sterkte, hoë vogweerstand en superieure elektriese prestasie. Dit verseker langtermyn betroubaarheid en meganiese ondersteuning, wat dit perfek maak vir die strawwe binnenshuise omgewings van middelspanningskakelaars.
Q6: Wanneer moet die epoksie-gegotte stroomtransformators geïnspekteer of onderhou word?
Omdat die primêre en sekondêre wikkelings volledig in epoksiehars gegiet en ingeslote is, vereis hierdie pos-tipe stroomtransformators minimale onderhoud. Daar is geen bewegende dele of vloeibare isolasiemiddels nie. Roetine visuele inspeksies tydens beplande skakelaar-stilstandtyd word egter aanbeveel om eksterne beskadiging, stofophoping of vogindringing by die terminale te kontroleer. Spesifieke onderhoudsintervalle is onderhewig aan bevestiging deur die vervaardiger.
Q7: Is die sekondêre stroomuitsette aanpasbaar vir spesifieke projekvereistes?
Ja, die nominale sekondêre stroomuitsette is aanpasbaar. Die LZZBJ9-10B en LZZBJ9-12B modelle kan volgens projekvereistes met ‘n 5A of 1A sekondêre stroom verskaf word. Die keuse tussen 5A en 1A hang af van die afstand na die metingstoerusting en die spesifieke lasvereistes van die gekoppelde instrumentasie of relaisbeskermingstoestelle. Kontak die vervaardiger vir presiese konfigurasie.
