Огляд продукту
Трансформатор струму LZZBJ9-10B / LZZBJ9-12B — це внутрішній, повністю герметичний, стовпчастий трансформатор струму з епоксидної смоли, призначений для систем змінного струму середньої напруги. Він підходить для застосування в розподільчих пристроях 10 кВ, 11 кВ і 12 кВ та використовується для вимірювання струму, обліку електроенергії, моніторингу фідерів і релейного захисту в енергосистемах з номінальною частотою 50 Гц або 60 Гц.
Серія типу B виготовлена методом лиття електротехнічною епоксидною смолою, яка утворює компактне ізольоване тіло, що охоплює первинну обмотку, вторинну обмотку та магнітопровід. Така конструкція забезпечує діелектричну міцність, вологостійкість, електричні характеристики та механічну підтримку для монтажу у внутрішніх розподільчих пристроях. Продукт постачається з вивідними шинами первинної обмотки для підключення проводів та нижніми закладними елементами для монтажу в шафі.
Тип продукту
| Пункт | Характеристика |
|---|---|
| Назва продукту | Внутрішній трансформатор струму з епоксидної смоли, повністю герметичний |
| Серія моделей | LZZBJ9-10B / LZZBJ9-12B |
| Конструкція продукту | Внутрішній, однофазний, з епоксидної смоли, повністю герметичний, стовпчастий трансформатор струму |
| Клас напруги | Системи середньої напруги 10 кВ, 11 кВ і 12 кВ |
| Номінальна частота | 50 Гц / 60 Гц |
| Номінальний вторинний струм | 5 А або 1 А залежно від вимог проекту |
| Конфігурація магнітопроводу | Магнітопровід для обліку, захисту або комбінована конфігурація обліку/захисту |
| Місце встановлення | Внутрішні розподільні пристрої середньої напруги та розподільчі пристрої |
| Типові застосування | Вимірювання струму, облік електроенергії, релейний захист, моніторинг фідерів, вимірювальні прилади розподільних пристроїв |

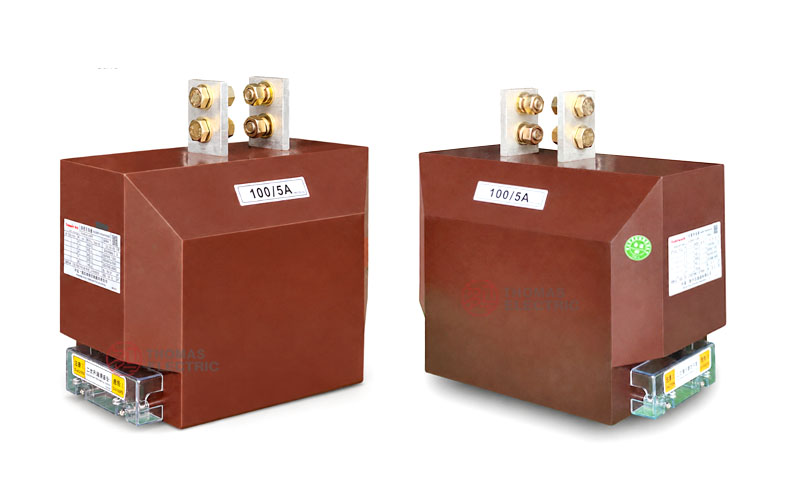

Зображення продукту
Основні сфери застосування
- Внутрішні системи розподілу середньої напруги 10 кВ, 11 кВ і 12 кВ
- Металеві розподільні пристрої, шафи фідерів, панелі вимикачів і розподільні приміщення
- Кола вимірювання струму та обліку електроенергії
- Системи релейного захисту для фідерів, трансформаторів, двигунів і розподільних ліній
- Системи SCADA, моніторингу електроенергії та управління енергоспоживанням
- Розподільні пристрої, що потребують компактного стовпчастого ТС із підключенням до первинної шини
Ключові технічні особливості
- Повністю герметичне лиття епоксидною смолою: первинна обмотка, вторинна обмотка та магнітопровід формуються в єдине ізольоване тіло для стабільної роботи у внутрішніх системах середньої напруги.
- Стовпчаста конструкція типу B: механічна схема типу B підходить для розподільних пристроїв, що потребують вивідних шин первинної обмотки та нижніх закладних елементів для кріплення.
- Компактна та легка конструкція: корпус із литої смоли полегшує монтаж, очищення та обслуговування всередині шаф.
- Комбінації для обліку та захисту: класи точності можуть включати 0,2S, 0,5S, 0,2, 0,5 та класи захисту, такі як 10P10, 10P15 або 10P20 залежно від замовлення.
- Вторинний вихід 1 А або 5 А: сумісний із лічильниками середньої напруги, реле захисту, блоками моніторингу та вторинними системами розподільних пристроїв.
- Вибір стійкості до короткого замикання: термічний струм короткого замикання та динамічний струм вибираються залежно від коефіцієнта трансформації та рівня аварійного струму системи.
Принцип роботи
Трансформатор струму LZZBJ9-10B / LZZBJ9-12B працює на основі електромагнітної індукції. Коли струм проходить через первинне коло, у магнітопроводі створюється магнітний потік, а вторинна обмотка подає пропорційний сигнал струму для лічильників, реле або пристроїв моніторингу. Ізоляційна система з епоксидної смоли ізолює первинне коло середньої напруги від вторинного кола низької напруги та забезпечує безпечну передачу сигналу в умовах номінального режиму роботи.
Для застосування в обліку ТС має підтримувати задану точність коефіцієнта трансформації та фазовий зсув у межах номінального навантаження. Для застосування в релейному захисті магнітопровід захисту має забезпечувати надійний сигнал у разі аварійного струму та узгоджуватися з уставками спрацьовування реле та коефіцієнтом граничної точності.

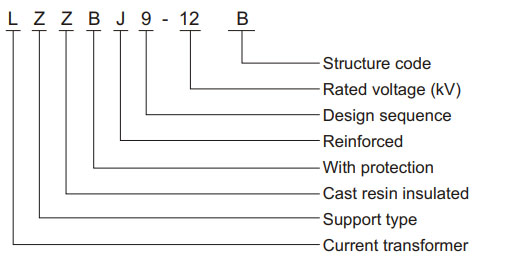

Позначення моделі
Код моделі розшифровується наступним чином:
| Код | Значення |
|---|---|
| L | Трансформатор струму |
| Z | Внутрішнього виконання |
| Z | Ізоляція з епоксидної смоли / повністю герметична конструкція |
| B | Наявність конфігурації захисту для застосування в обліку та релейному захисті |
| J | Підвищена конструкція / посилене ізоляційне виконання |
| 9 | Послідовність розробки / платформа продукту |
| 10 / 12 | Ідентифікація класу напруги для проектів 10 кВ, 11 кВ або 12 кВ |
| B | Механічна конструкція типу B з вивідною шиною первинної обмотки та нижніми закладними елементами для кріплення |
Технічні дані
| Пункт | Характеристика |
|---|---|
| Номінальний клас напруги | Системи середньої напруги 10 кВ / 11 кВ / 12 кВ |
| Номінальна частота | 50 Гц / 60 Гц |
| Місце встановлення | Внутрішнє |
| Номінальний первинний струм | Діапазон довідкових значень 10–2500 А; інші коефіцієнти трансформації підтверджуються за проектом |
| Номінальний вторинний струм | 5 А або 1 А |
| Комбінація класів точності | 0,2S / 10P10, 0,5S / 10P10, 0,2 / 10P10, 0,5 / 10P10, 0,2 / 10P20, 0,5 / 10P20 та інші комбінації за проектом |
| Номінальна потужність | 10 ВА / 15 ВА / 20 ВА залежно від конфігурації обмоток для вимірювання та захисту |
| Ізоляційна конструкція | Лиття електротехнічною епоксидною смолою, повністю герметична внутрішня конструкція |
| Первинне підключення | Підключення через вивідну шину первинної обмотки / затискачі первинної обмотки |
| Спосіб монтажу | Нижні закладні елементи для встановлення у внутрішніх розподільних пристроях |
| Чинні стандарти | IEC 60044-1; IEC 61869-1 / IEC 61869-2 за вимогами проекту |

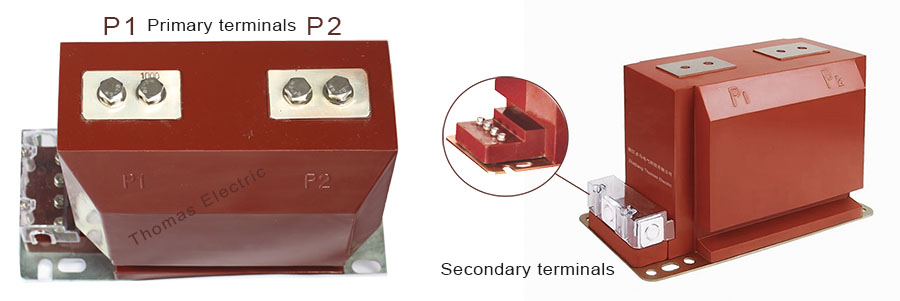

Обмотки та маркування затискачів
Трансформатор струму LZZBJ9-10B / LZZBJ9-12B може постачатися з обмотками для обліку, захисту або комбінованою конфігурацією вторинних обмоток. Остаточне розташування затискачів має бути підтверджене залежно від обраної кількості магнітопроводів та затвердженого принципової схеми підключення.
| Маркування затискачів | Функція | Примітка щодо застосування |
|---|---|---|
| P1 / P2 | Первинні затискачі | Напрямок опорного первинного струму зазвичай визначається від P1 до P2. |
| 1S1 / 1S2 | Перша вторинна обмотка | Зазвичай використовується для обліку, вимірювання або першого вказаного вторинного магнітопроводу. |
| 2S1 / 2S2 | Друга вторинна обмотка | Зазвичай використовується для релейного захисту або додаткового вторинного кола за необхідності. |
| Клемна коробка вторинної обмотки | Інтерфейс вторинного підключення | Кришка, розташування та маркування затискачів мають бути підтверджені згідно з проектною документацією. |
Маркування затискачів відповідає стандартним умовним позначенням полярності ТС. Правильна ідентифікація затискачів є обов’язковою для забезпечення точності обліку, визначення напрямку роботи реле та ефективності захисту. Вторинне коло не повинно бути розімкненим, коли первинне коло знаходиться під напругою.
Номінальний струм, точність та довідкові дані щодо стійкості до короткого замикання
| Номінальний первинний
струм (А) |
Комбінація
класів точності |
Номінальна
потужність (ВА) |
Термічний струм
короткого замикання |
Номінальний
динамічний струм |
|---|---|---|---|---|
| 10–20 | 0,2S / 10P10 0,5S / 10P10 0,2 / 10P10 0,5 / 10P10 0,2 / 10P20 0,5 / 10P20 |
10 / 15 або 15 / 15
залежно від обраної комбінації магнітопроводів |
Довідковий діапазон 1,0–6 кА | Довідковий діапазон 2,5–15 кА |
| 30–60 | Довідковий діапазон 4,5–21 кА | Довідковий діапазон 11,25–52,5 кА | ||
| 75–100 | Довідковий діапазон 31,5–45 кА | Довідковий діапазон 78,75–112,5 кА | ||
| 150–250 | Довідковий діапазон 31,5–45 кА | Довідковий діапазон 78,75–112,5 кА | ||
| 300–400 | 31,5 кА | 80 кА | ||
| 500–600 | 40–50 кА | 100–125 кА | ||
| 800 | 63 кА | 125 кА | ||
| 1000–1500 | 80 кА | 160 кА | ||
| 2000–2500 | Довідковий діапазон 100–130 кА | Довідковий діапазон 160 кА |
Примітка: Наведена таблиця призначена лише для попереднього інженерного аналізу. Остаточні коефіцієнт трансформації, вторинний струм, клас точності, номінальна потужність, термічний струм короткого замикання, динамічний струм, рівень ізоляції та вимоги до випробувань мають бути підтверджені згідно з табличними даними, затвердженими кресленнями та заводськими протоколами випробувань.
Умови експлуатації
- Місце встановлення: внутрішні розподільні пристрої середньої напруги
- Напруга системи: клас 10 кВ, 11 кВ або 12 кВ
- Номінальна частота: 50 Гц / 60 Гц
- Висота над рівнем моря: ≤1000 м за стандартних умов експлуатації
- Температура навколишнього середовища: від -5°C до +40°C
- Відносна вологість: не більше 90% при 20°C за стандартних умов експлуатації
- Місце встановлення має бути захищене від сильних вібрацій, агресивних газів, вибухонебезпечних середовищ, сильного забруднення, хімічних відкладень та надмірної конденсації вологи.
- Для умов високої висоти, підвищеної вологості, прибережних районів, високого рівня забруднення або спеціальних умов розподільних пристроїв необхідно отримати технічне підтвердження перед замовленням.
Стандарти та відповідність
Трансформатор струму LZZBJ9-10B / LZZBJ9-12B розроблено для застосування у внутрішніх системах середньої напруги. Він може постачатися відповідно до IEC 60044-1, а вимоги IEC 61869-1 / IEC 61869-2 можуть застосовуватися за вказівкою проекту. Обсяг типових випробувань, діелектричних випробувань, перевірки полярності, випробувань коефіцієнта трансформації, точності та часткових розрядів має бути підтверджений згідно з остаточною технічною угодою.

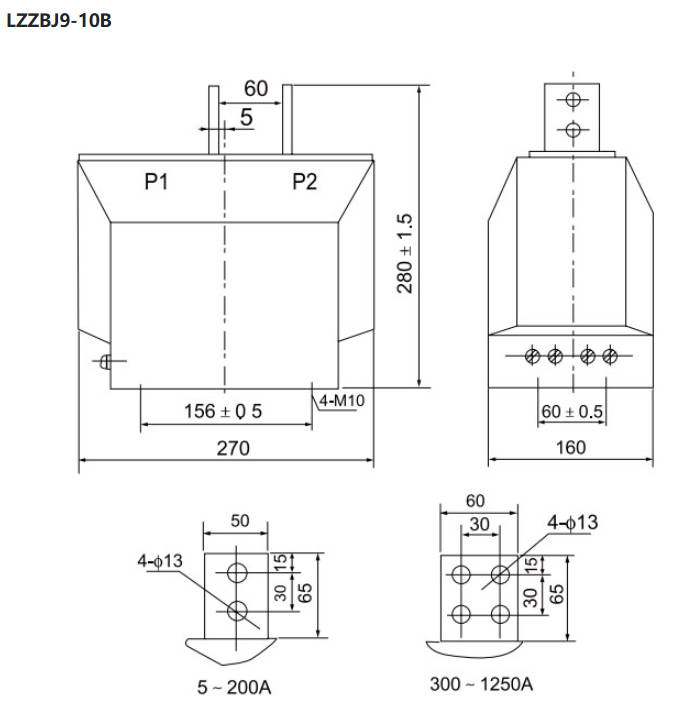

Монтаж та габаритні розміри
Серія LZZBJ9 типу B розроблена для встановлення у внутрішніх розподільних пристроях. Вивідну шину первинної обмотки, нижні закладні елементи для кріплення, напрямок затискачів, ізоляційний проміжок та доступ для обслуговування слід підтвердити згідно з затвердженим кресленням до початку проектування шафи або серійного виробництва.
Доступна конструкція та загальні габарити
| Пункт | Примітка щодо вибору |
|---|---|
| Механічний варіант | Конструкція типу B LZZBJ9-10B / LZZBJ9-12B |
| Тип кріплення | Нижні закладні елементи для встановлення у внутрішніх розподільних пристроях |
| Первинні затискачі | Дві вивідні шини первинної обмотки для підключення |
| Вторинні затискачі | 1S1 / 1S2 та додатково 2S1 / 2S2 залежно від конфігурації вторинних магнітопроводів |
| Підтвердження креслення | Остаточні габаритні та монтажні розміри мають бути підтверджені до початку виробництва розподільних пристроїв |
Примітки щодо монтажу та безпеки
- Перед монтажем підтвердіть модель, клас напруги, коефіцієнт трансформації, вторинний струм, клас точності, навантаження та вимоги до стійкості до короткого замикання.
- Перед складанням перевірте монтажний простір у розподільному пристрої, вирівнювання первинної шини, фазові проміжки, схему заземлення та доступ для обслуговування.
- Підключайте первинні та вторинні затискачі згідно з маркуванням та проектною схемою підключення.
- Вторинне коло трансформатора струму не повинно залишатися розімкненим, коли первинне коло знаходиться під напругою.
- Під час обслуговування лічильника або реле замкніть вторинне коло ТС накоротко перед від’єднанням будь-яких вторинних проводів.
- Одна точка вторинного кола має бути заземлена згідно з вимогами проекту та місцевими правилами електробезпеки.
- Монтаж та обслуговування мають виконуватися кваліфікованим персоналом з роботи з установками середньої напруги.
Інформація для замовлення
Будь ласка, надайте наступну інформацію під час замовлення або запиту комерційної пропозиції:
- Модель продукту: LZZBJ9-10B або LZZBJ9-12B
- Напруга системи: 10 кВ, 11 кВ або 12 кВ
- Номінальний первинний струм / коефіцієнт трансформації
- Номінальний вторинний струм: 1 А або 5 А
- Комбінація класів точності для магнітопроводів обліку та захисту
- Номінальна потужність / навантаження для кожного вторинного магнітопроводу
- Вимоги до стійкості до короткого замикання: термічний струм короткого замикання та динамічний струм
- Чинний стандарт IEC та необхідні документи типових / типових випробувань
- Тип розподільного пристрою, схема встановлення, напрямок затискачів та необхідне габаритне креслення
- Кількість, маркування, сертифікати, інспекційні документи та вимоги до упаковки
Рекомендації щодо вибору
- Підтвердіть напругу системи: виберіть LZZBJ9-10B або LZZBJ9-12B залежно від вимог системи 10 кВ, 11 кВ або 12 кВ та координації ізоляції.
- Підтвердіть первинний струм: виберіть коефіцієнт трансформації залежно від навантаження фідера, тривалого робочого струму та діапазону уставок захисту.
- Вкажіть вторинний струм: виберіть 5 А або 1 А залежно від підключених пристроїв, відстані вторинного підключення та розрахунку навантаження.
- Визначте комбінацію точності: вкажіть клас точності для обліку, клас захисту та номінальну потужність для кожної вторинної обмотки.
- Перевірте стійкість до короткого замикання: переконайтеся, що термічний струм короткого замикання та динамічний струм відповідають або перевищують рівень аварійного струму у точці встановлення розподільного пристрою.
- Підтвердіть механічну схему: перевірте положення вивідної шини первинної обмотки, отвори для нижнього кріплення, напрямок затискачів та простір у шафі до початку виробництва.
