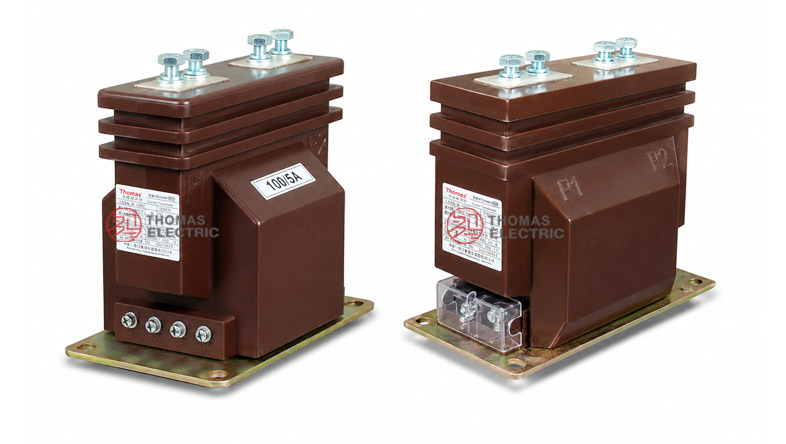

LZZBJ6-12Q / LZZJB6-12Q محول تيار داخلي من راتنج الإيبوكسي المصبوب

LZZBJ6-12Q / LZZJB6-12Q محول تيار داخلي من راتنج الإيبوكسي المصبوب

محول تيار داخلي بجهد 12 كيلوفولت معزول بالإيبوكسي مناسب للقياس والحماية في لوحات التوزيع

  • الطراز الرئيسي الموصى به: LZZBJ6-12Q مع دعم للنسخة البديلة LZZJB6-12Q
  • مستوى العزل: 12/42/75 كيلوفولت لأنظمة الفئات 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
  • تيار ثانوي خرجي 5 أمبير أو 1 أمبير لدوائر القياس والحماية بالمرحلات
  • درجات دقة القياس: 0.2S / 0.5S مع خيارات الحماية 5P و10P
  • هيكل مدمج معزول بالإيبوكسي، مصمم للتثبيت داخل لوحات التوزيع ذات الجهد المتوسط

نظرة عامة على المنتج

محول التيار LZZB(J)6-12Q / LZZJB6-12Q هو محول تيار أحادي الطور داخلي مصنوع من راتنج الإيبوكسي المصبوب، مخصص لمعدات التوزيع ذات الجهد المتوسط. تم تصميمه لتطبيقات قياس التيار، قياس الطاقة الكهربائية، الحماية بالمرحلات، ومراقبة الدوائر الفرعية في أنظمة التيار المتردد. ولتوثيق المشاريع الدولية، يجب تصنيف هذا المنتج كـ محول تيار من فئة 12 كيلوفولت، ومناسب للتطبيقات الشائعة في معدات التوزيع الداخلية من فئات 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت بعد التأكد من التنسيق العازل.

تشمل عائلة هذا المنتج عدة أسماء كتالوجية مرتبطة بشكل وثيق، مثل LZZBJ9-10X وLZZB6-12Q وLZZBJ6-12Q وLZZJB6-12Q. ولتحسين هيكل الموقع الإلكتروني وتعزيز تحسين محركات البحث (SEO)، يُوصى باستخدام LZZB(J)6-12Q كاسم رئيسي للمنتج، مع ذكر LZZJB6-12Q كمتغير هيكلي ذي صلة. ويمنع ذلك إنشاء صفحات منتجات متعددة مكررة لنماذج متشابهة تقنيًا وتُستخدم في نفس نطاق تطبيقات معدات التوزيع الداخلية بجهد 12 كيلوفولت.

يستخدم المحول هيكلًا داخليًا مصنوعًا من راتنج الإيبوكسي المصبوب مع أطراف أولية مدمجة، وكتل أطراف ثانوية، وصفيحة قاعدية مدمجة لتثبيته في معدات التوزيع. ويمنح جسم الراتنج المصبوب قوة عازلة، واستقرارًا ميكانيكيًا، ومقاومة للرطوبة. ويمكن تكوين المنتج ليُخرِج تيارًا ثانويًا بقيمة 5 أمبير أو 1 أمبير، مع درجات دقة للقياس مثل 0.2 / 0.2S / 0.5 / 0.5S، ودرجات حماية مثل 5P10 و5P15 و10P10 و10P15.

الاسم المقترح للنموذج

حقل الموقع الصياغة المقترحة
الموديل الرئيسي للمنتج LZZB(J)6-12Q
المتغير المرتبط LZZJB6-12Q
المرجع القديم / الكتالوجي LZZBJ9-10X, LZZB6-12Q, LZZBJ6-12Q
اسم المنتج المقترح LZZB(J)6-12Q محول تيار داخلي مصنوع من راتنج الإيبوكسي المصبوب
تصنيف تحسين محركات البحث (SEO) محول تيار داخلي مصبوب براتنج الإيبوكسي بجهد 12 كيلوفولت لمعدات التوزيع بجهد 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت

نوع المنتج

البند المواصفات
اسم المنتج محول تيار أحادي الطور داخلي مصنوع من راتنج الإيبوكسي المصبوب
سلسلة الموديل LZZB(J)6-12Q / LZZJB6-12Q
الهيكل هيكل داخلي مصنوع من راتنج الإيبوكسي المصبوب مع أطراف أولية وكتلة أطراف ثانوية
فئة الجهد فئة 12 كيلوفولت؛ مناسب لأنظمة داخلية من فئات 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت بعد التأكيد حسب المشروع
مستوى العزل المقنن 12/42/75 كيلوفولت
التردد المقنن 50 هرتز أو 60 هرتز
التيار الثانوي المقنن 5 أمبير أو 1 أمبير
التيار الأولي المقنن من 20 أمبير إلى 1500 أمبير حسب متغير الموديل والمواصفات
الاستخدام النموذجي قياس التيار، قياس الطاقة الكهربائية، الحماية بالمرحلات، مراقبة معدات التوزيع

عرض المنتج

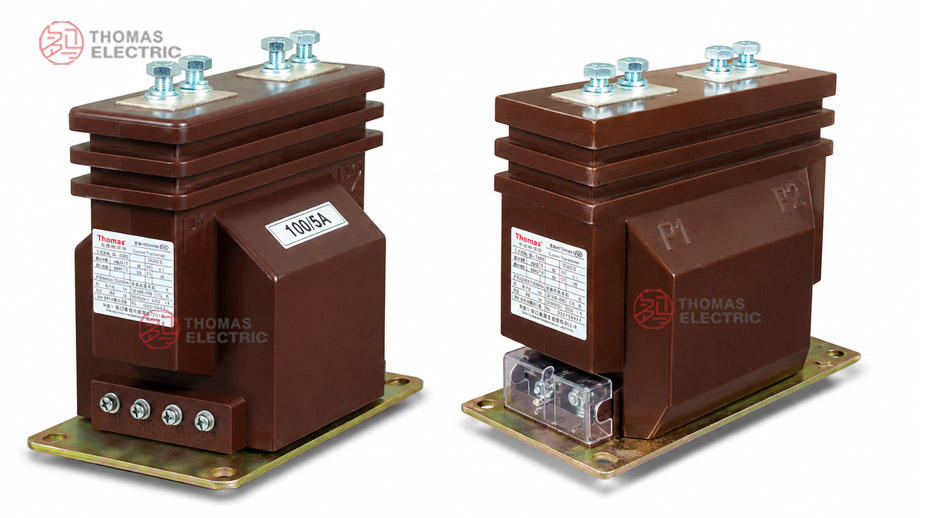

LZZBJ6-12Q / LZZJB6-12Q Indoor Epoxy Cast-Resin Current Transformer Product Display

تتميز سلسلة LZZB(J)6-12Q بهيكل عمودي مدمج مصنوع من راتنج الإيبوكسي المصبوب، مع الأطراف الأولية في الجانب العلوي والأطراف الثانوية في الجانب الأمامي السفلي. ويتبع نموذج LZZJB6-12Q تصميمًا مشابهًا داخليًا مصنوعًا من راتنج الإيبوكسي المصبوب، لكن الهيكل ونطاق التيار قد يختلفان حسب الموديل المحدد. وكلاهما مناسب لمعدات التوزيع الداخلية الثابتة، ولوحات القياس، وخزائن الدوائر الفرعية، ومعدات التوزيع المدمجة ذات الجهد المتوسط.

التطبيقات

  • معدات التوزيع الداخلية ذات الجهد المتوسط من فئات 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
  • معدات التوزيع المعدنية المغلقة الثابتة، وخزائن القياس، ولوحات الدوائر الفرعية
  • دوائر قياس التيار ودوائر قياس الطاقة الكهربائية
  • دوائر الحماية بالمرحلات باستخدام درجات الحماية 5P أو 10P
  • محطات التحويل الصناعية، وغرف الطاقة التجارية، وأنظمة التوزيع العامة
  • مشاريع معدات التوزيع من المصنّعين الأصليين (OEM) التي تتطلب محولات تيار داخلية مدمجة مصنوعة من راتنج الإيبوكسي المصبوب بجهد 12 كيلوفولت

الميزات

  • تجميع موديلات مُحسَّن: يُستخدم LZZB(J)6-12Q كموديل للصفحة الرئيسية، بينما يُعامل LZZJB6-12Q وأسماء 10X القديمة كمتغيرات مرتبطة.
  • تصميم عزل من فئة 12 كيلوفولت: يدعم مستوى العزل 12/42/75 كيلوفولت التطبيقات الشائعة في معدات التوزيع الداخلية من فئات 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت.
  • جسم مصنوع من راتنج الإيبوكسي المصبوب: يوفر العزل المصبوب قوة ميكانيكية، واستقرارًا عازليًا، ومقاومة للرطوبة للخدمة الداخلية.
  • خيارات للقياس والحماية: يمكن الجمع بين درجات القياس 0.2 و0.2S و0.5 و0.5S مع درجات الحماية 5P أو 10P.
  • إخراج ثانوي بتيار 5 أمبير أو 1 أمبير: يناسب تيار 5 أمبير أنظمة المرحلات والقياس التقليدية، بينما يقلل تيار 1 أمبير الحمل الثانوي في حالات الأسلاك الأطول أو الأجهزة الرقمية.
  • تركيب مدمج في الخزانة: الهيكل العمودي مناسب لمعدات التوزيع الداخلية حيث يجب التحكم في المساحة، وسهولة الوصول للأسلاك، واتجاه الأطراف.

المبدأ

يعمل محول التيار LZZB(J)6-12Q / LZZJB6-12Q بمبدأ الحث الكهرومغناطيسي. يتدفق التيار الأولي عبر مسار الموصل الأولي ويولّد تدفقًا مغناطيسيًا في القلب الداخلي. ثم يُخرِج لفّ التيار الثانوي إشارة تيار متناسبة بقيمة 5 أمبير أو 1 أمبير لأجهزة القياس أو مرحلات الحماية أو أجهزة المراقبة.

لتطبيقات القياس، يجب أن يحافظ المحول على دقة النسبة والإزاحة الطورية ضمن الحمل المقنن. ولتطبيقات الحماية، يجب أن يوفر قلب الحماية إشارة تيار موثوقة في ظروف تيار العطل. لذلك، يجب اختيار نسبة التيار، والتيار الثانوي، والناتج المقنن، ودرجة الدقة، والتيار الحراري المؤقت، والتيار الديناميكي معًا وفقًا لتصميم معدات التوزيع ومرحلات الحماية.

تعيين الموديل

الرمز المعنى
L محول تيار
Z عزل مصنوع من راتنج الإيبوكسي المصبوب / هيكل مصبوب بالإيبوكسي
ZB / ZZB سلسلة هيكل محول تيار داخلي مصنوع من راتنج الإيبوكسي المصبوب
J مرجع لمتغير محسّن أو هيكلي، حسب الرسم الخاص بالمصنّع
6 رمز تسلسل التصميم
12Q مرجع لهيكل داخلي مدمج أو معزز من فئة 12 كيلوفولت
LZZJB6-12Q متغير مرتبط بنفس فئة الجهد وتطبيق الراتنج المصبوب الداخلي
LZZBJ9-10X مرجع كتالوجي قديم أو مرتبط يمكن إعادة توجيهه إلى عائلة هذا المنتج

البيانات الفنية

البند المواصفات
فئة الجهد المقنن فئة 12 كيلوفولت؛ مناسب لأنظمة داخلية من فئات 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
مستوى العزل المقنن 12/42/75 كيلوفولت
التردد المقنن 50 هرتز أو 60 هرتز
التيار الثانوي المقنن 5 أمبير أو 1 أمبير
التيار الأولي المقنن من 20 أمبير إلى 1500 أمبير حسب المتغير ومتطلبات الطلب
درجات الدقة 0.2, 0.2S, 0.5, 0.5S, 5P10, 5P15, 10P10, 10P15
الناتج المقنن 10 فولت أمبير، 15 فولت أمبير، 20 فولت أمبير أو ناتج محدد حسب المشروع وفقًا لنسبة التيار ودرجة الدقة
التيار الحراري المؤقت 150 × I1n، 80 × I1n أو قيم بمستوى كيلو أمبير حسب النسبة والمتغير
التيار الديناميكي المقنن 375 × I1n أو قيم بمستوى كيلو أمبير حسب النسبة والمتغير
الوزن التقريبي حوالي 19.5 كجم كمرجع لإحدى متغيرات الكتالوج
المعايير المطبقة IEC 61869-2، GB20840.2-2014، والمتطلبات الخاصة بالمشروع

جدول الاختيار

يجمع الجدول التالي بيانات الكتالوج المرئية في تنسيق مناسب لموقع الويب. تم لف العناوين الطويلة لتحسين التخطيط التفاعلي.

الموديل

المتغير

 التيار

الأولي

المقنن (أمبير)

 مجموعة

الدرجات

 الناتج

المقنن
(فولت أمبير)

 التيار

الحراري

المؤقت

 التيار

الديناميكي
LZZB6-12Q 20–100 0.2(S) / 0.5(S)
0.2(S) / 10P
0.5(S) / 10P		 0.2(S): 10
0.5: 10
5P10 / 10P10: 15		 150 × I1n 375 × I1n
150 0.2(S): 10
0.5: 10
Protection: 15		 22.5kA 44kA
200–300 0.2(S): 10
0.5: 10
Protection: 15		 24.5kA 44kA
LZZJB6-12Q 20–100 0.2(S) / 0.5(S)
0.2(S) / 10P
0.5(S) / 10P		 0.2(S): 10
0.5: 15
Protection: 15		 150 × I1n 375 × I1n
150 0.2(S): 10
0.5: 15
Protection: 15		 22.5kA 44kA
200–300 0.2(S): 10
0.5: 15
Protection: 15		 24.5kA 44kA
400–600 0.2(S): 10
0.5: 15
Protection: 15		 33kA 59kA
800–1500 0.2(S): 10
0.5: 15
Protection: 15		 44kA 74kA
LZZBJ9-10X 5–1000 0.2 / 0.2
0.2 / 0.5
0.2 / 10P
0.5 / 10P		 0.2: 10
0.5: 10
10P: 15		 80 × I1n or kA-level values 200 × I1n or kA-level values

ملاحظة: الجدول مخصص للاختيار الأولي للموديل. يجب تأكيد نسبة التيار النهائية، ودرجة الدقة، والناتج المقنن، والتيار الحراري، والتيار الديناميكي، والأبعاد، وترتيب الأطراف وفقًا للرسم المعتمد واللوحة التعريفية.

اختيار المتغيرات

المتغير أفضل استخدام ملاحظة فنية
LZZB6-12Q محول تيار داخلي مدمج بجهد 12 كيلوفولت لنطاقات التيار الأولي المنخفضة والمتوسطة مناسب عند الحاجة إلى جسم مدمج مصنوع من راتنج الإيبوكسي المصبوب ومستوى عزل قياسي لمعدات التوزيع بجهد 12 كيلوفولت.
LZZBJ6-12Q نسخة هيكلية مرتبطة لتطبيقات داخلية بجهد 12 كيلوفولت يمكن تضمينها كمرجع متقاطع إذا استخدمت رسومات العملاء أو المناقصات هذا التعيين.
LZZJB6-12Q نطاق تيار أوسع وتطبيقات دوائر فرعية ذات تيار أعلى يُوصى به عندما يمتد نطاق التيار نحو 800–1500 أمبير أو عندما يتطابق الرسم مع هذا الهيكل.
LZZBJ9-10X استبدال قديم لفئة 10 كيلوفولت/12 كيلوفولت أو مرجع كتالوجي مرتبط يُدار بشكل أفضل كموديل مرتبط بدلاً من صفحة منفصلة لتحسين محركات البحث إذا كان الهيكل والتطبيق متداخلين.

الأبعاد

البند مرجع الكتالوج ملاحظة هندسية
العرض الكلي حوالي 290 مم كمرجع تعتمد القيمة النهائية على المتغير والرسم.
ارتفاع الجسم حوالي 220 مم كمرجع يُستخدم للتحقق من المسافة الخالية في الخزانة وتخطيط التركيب.
لوحة التثبيت لوحة قاعدية بأربع فتحات للتثبيت يجب تأكيد مواضع الفتحات قبل حفر اللوحة.
الأطراف الأولية ترتيب الأطراف P1 / P2 في الجانب العلوي تأكيد حجم قضيب التوصيل، وفتحة البرغي، والمسافة بين الأطوار.
الأطراف الثانوية كتلة الأطراف في الجانب الأمامي السفلي تأكيد سهولة الوصول للأسلاك ومتطلبات غطاء الإغلاق.

الأطراف

تُسمى الأطراف الأولية عادةً P1 وP2. وتُسمى الأطراف الثانوية وفقًا لتكوين اللف، مثل 1S1 / 1S2 و2S1 / 2S2 ومجموعات أطراف أخرى إذا تم توفير لفات ثانوية متعددة. يجب توصيل دوائر القياس والحماية والمراقبة وفقًا لمخطط الأطراف المعتمد.

الطرف الوظيفة ملاحظة التطبيق
P1 / P2 الأطراف الأولية تُستخدم كمرجع لاتجاه التيار الأولي والاستقطاب.
1S1 / 1S2 اللف الثانوي الأول يُستخدم عادةً لإخراج القياس أو القياس.
2S1 / 2S2 اللف الثانوي الثاني يُستخدم عادةً لإخراج مرحلات الحماية.
نقطة التأريض التأريض الوقائي يجب تأريض نقطة واحدة في الدائرة الثانوية وفقًا لممارسات المشروع.

ظروف التشغيل

  • مكان التركيب: معدات التوزيع الداخلية ذات الجهد المتوسط
  • الجهد المقنن: أنظمة من فئات 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت بعد التأكيد حسب المشروع
  • التردد المقنن: 50 هرتز أو 60 هرتز
  • درجة حرارة المحيط: من -5°م إلى +40°م كمرجع لفئة 12Q؛ من -5°م إلى +55°م كمرجع للموديلات المرتبطة 10X
  • يجب أن تكون البيئة الداخلية خالية من الغبار الموصل، والغازات المسببة للتآكل، والوسط المتفجر، والتكثف غير الطبيعي.
  • للمشاريع ذات الرطوبة العالية أو المناطق الساحلية أو الارتفاعات العالية أو التلوث الشديد، يجب تأكيد المسافة الزاحفة والتنسيق العازل قبل الطلب.

المعايير والامتثال

يجب تحديد سلسلة LZZB(J)6-12Q / LZZJB6-12Q وفقًا لمعياري IEC 61869-2 وGB20840.2-2014 لمحولات التيار. وقد تشير بعض بيانات الكتالوج القديمة أيضًا إلى GB1208-2006 وIEC60044-1:2003. ولصفحات المنتجات الدولية الجديدة، يُوصى باستخدام صياغة IEC 61869-2، بينما يمكن إدراج المعايير القديمة كمرجع قديم عند طلبها في وثائق العملاء.

التركيب والأبعاد

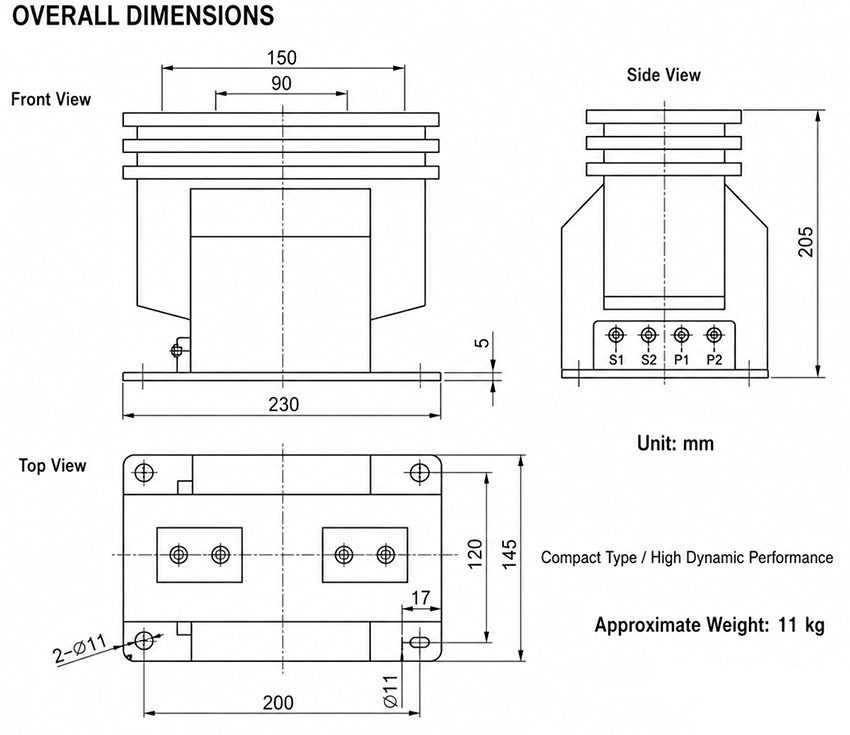

LZZBJ6-12Q / LZZJB6-12Q Indoor Epoxy Cast-Resin Current Transformer Installation and Dimensions

يُقصد بهذا المنتج تركيبه في معدات التوزيع الداخلية. قبل تصنيع الخزانة، يجب تأكيد مواضع فتحات التثبيت، وترتيب قضبان التوصيل الأولية، واتجاه الأطراف الثانوية، والمسافة بين الطور والأرض، وسهولة الوصول للأسلاك، ومساحة الصيانة مع الرسم الخارجي المعتمد. وبما أن السلسلة تشمل عدة أسماء موديلات مرتبطة، يجب أن يتطابق الرسم النهائي مع اسم اللوحة التعريفية الدقيق ونسبة التيار.

ملاحظات السلامة

  • تأكيد فئة الجهد، ومستوى العزل، ونسبة التيار، والتيار الثانوي، ودرجة الدقة، والناتج المقنن قبل الإنتاج.
  • التحقق من المسافة بين الأطراف الأولية، والمسافة الخالية لقضبان التوصيل، وفتحات التثبيت، وسهولة الوصول للأسلاك الثانوية قبل تجميع معدات التوزيع.
  • توصيل الأطراف الأولية والثانوية وفقًا لعلامات الاستقطاب ومخطط الأسلاك المعتمد.
  • يجب ألا تكون دائرة المحول الثانوية مفتوحة أثناء تدفق التيار الأولي.
  • قبل فصل أجهزة القياس أو المرحلات، قصر الدائرة الثانوية باستخدام جهاز قصر معتمد.
  • يجب تأريض نقطة واحدة في الدائرة الثانوية وفقًا لمتطلبات السلامة الكهربائية الخاصة بالمشروع.
  • يجب أن يتم التركيب والتشغيل من قبل موظفين مؤهلين في مجال الكهرباء ذات الجهد المتوسط.

معلومات الطلب

  • موديل المنتج: LZZB(J)6-12Q / LZZJB6-12Q
  • مرجع الموديل المرتبط إذا لزم الأمر: LZZB6-12Q, LZZBJ6-12Q, LZZBJ9-10X
  • فئة الجهد: فئة 10 كيلوفولت أو 11 كيلوفولت أو 12 كيلوفولت
  • التيار الأولي المقنن والتيار الثانوي المقنن: 5 أمبير أو 1 أمبير
  • درجة الدقة والناتج المقنن لكل لف ثانوي
  • متطلبات درجة الحماية: 5P10 أو 5P15 أو 10P10 أو 10P15 أو متطلبات خاصة بالمشروع
  • التيار الحراري المؤقت المقنن والتيار الديناميكي المقنن
  • رسم التثبيت، واتجاه الأطراف، وتخطيط معدات التوزيع
  • المعيار المطبق، وتقرير الاختبار الروتيني، ومتطلبات الشهادات
  • الكمية، ولغة الملصق، والتغليف، ومتطلبات وثائق المشروع

دليل الاختيار

  1. استخدم اسم صفحة رئيسية واحد: استخدم LZZB(J)6-12Q كموديل رئيسي للموقع الإلكتروني، وضمّن LZZJB6-12Q كمتغير مرتبط.
  2. تأكيد فئة الجهد: استخدم صياغة فئة 12 كيلوفولت للمشاريع الدولية، مع الإشارة إلى التوافق مع 10 كيلوفولت و11 كيلوفولت بعد التأكيد حسب المشروع.
  3. اختيار نسبة التيار: اختر التيار الأولي وفقًا لحمل الدائرة الفرعية، ونطاق القياس، وإعدادات الحماية.
  4. اختيار التيار الثانوي: استخدم 5 أمبير للأنظمة التقليدية و1 أمبير حيث يكون الحمل أقل أو الأسلاك أطول.
  5. اختيار وظيفة القلب: استخدم 0.2 / 0.2S / 0.5 / 0.5S للقياس، ودرجات 5P / 10P للحماية.
  6. التحقق من تصنيف التحمل: تحقق من التيار الحراري المؤقت والتيار الديناميكي مقابل مستوى عطل معدات التوزيع.
  7. اعتماد الرسومات: أكد الأبعاد الخارجية، وترتيب الأطراف الأولية، والأطراف الثانوية، وفتحات التثبيت قبل الإنتاج.

الأسئلة الشائعة

الاسم المقترح للموديل الرئيسي هو LZZB(J)6-12Q. ويمكن إدراج LZZJB6-12Q كمتغير مرتبط، بينما يمكن التعامل مع LZZBJ9-10X كمرجع كتالوجي قديم أو مرتبط.

نعم. يُوصَف المنتج بشكل أفضل كمحول تيار داخلي من فئة 12 كيلوفولت، ومناسب لأنظمة من فئات 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت بعد التأكد من التنسيق العازل ومتطلبات المشروع.

هما متغيران مرتبطان لمحولات التيار الداخلية المصنوعة من راتنج الإيبوكسي المصبوب. LZZB6-12Q مناسب للتطبيقات الداخلية المدمجة بجهد 12 كيلوفولت، بينما يمكن اختيار LZZJB6-12Q عندما يتطابق نطاق التيار أو الهيكل مع ذلك المتغير. ويجب أن يتبع الاختيار النهائي الرسم المعتمد.

استخدم 0.2 أو 0.2S أو 0.5 أو 0.5S لدوائر القياس والقياس. واستخدم درجات الحماية 5P أو 10P لدوائر الحماية بالمرحلات. ويجب تحديد كل لف ثانوي بدرجة دقته وناتجه المقنن الخاصين به.

تحقق من الأبعاد الخارجية، والمسافة بين الأطراف الأولية، ومواضع فتحات التثبيت، والمسافة الخالية لقضبان التوصيل، واتجاه الأطراف الثانوية، ونقطة التأريض، وسهولة الوصول للأسلاك وفقًا للرسم المعتمد.

عند تدفق التيار الأولي، قد يولّد الدائرة الثانوية المفتوحة جهدًا عاليًا خطيرًا عند الأطراف الثانوية. ويمكن أن يؤدي ذلك إلى تلف العزل وخلق مخاطر أمان جسيمة. ويجب قصر الدائرة الثانوية قبل فصل أجهزة القياس أو المرحلات.

يرجى تقديم اسم الموديل، وفئة الجهد، ونسبة التيار، والتيار الثانوي، ودرجة الدقة، والناتج المقنن، ودرجة الحماية، والتيار الحراري، والتيار الديناميكي، والرسم، واتجاه الأطراف، ومتطلبات الشهادات.
